autocad如何标注直径 (AutoCAD尺寸标注)

创建圆或圆弧的直径标注。

执行方式

命令行：DIMDIAMETER

菜单栏：标注→直径标注

工具栏：直径标注图标

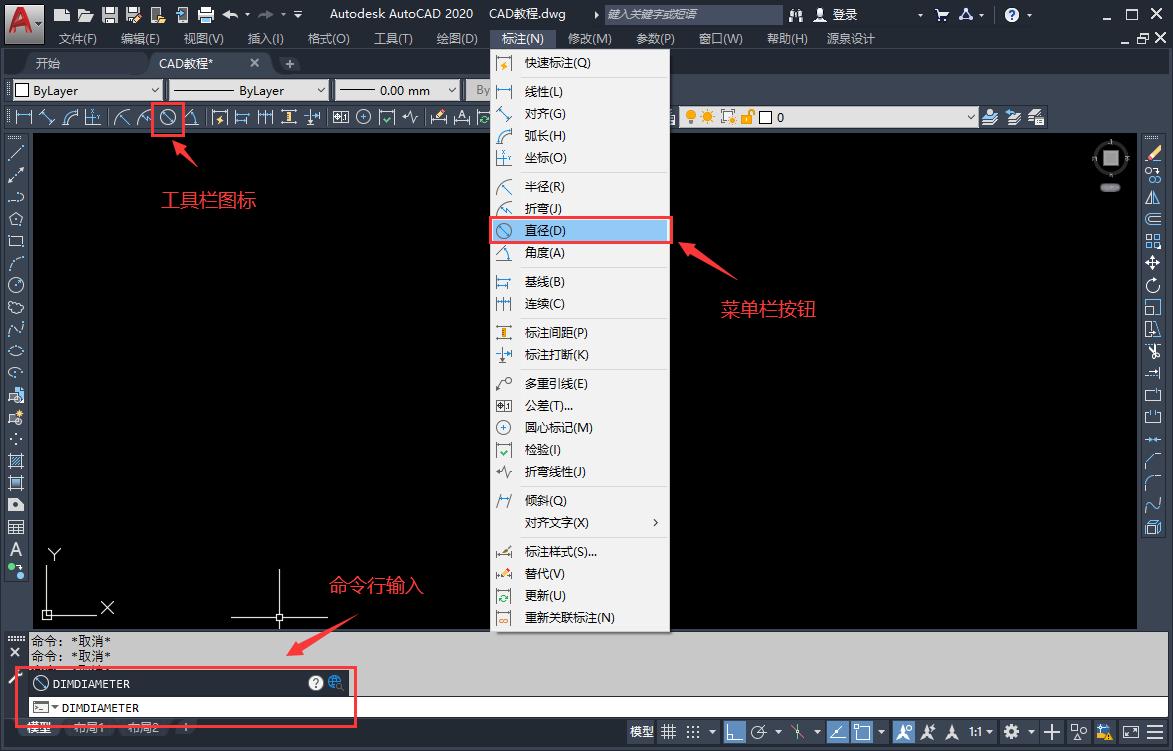

“直径标注操作命令位置”界面

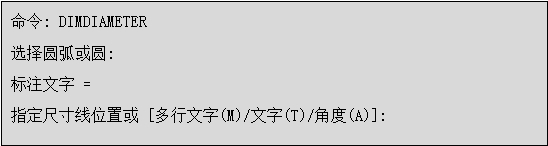

执行以上命令后，命令行会显示以下信息：

选项说明

（1）指定圆弧、圆或多段线上的圆弧段。圆角将视为圆弧。

（2）尺寸线位置：指定一个点以确定尺寸线的角度和标注文字的位置。

（3）多行文字：显示在位文字编辑器，可用它来编辑标注文字。

（4）文字：自定义标注文字，生成的标注测量值显示在尖括号中。

（5）角度：修改标注文字的角度。

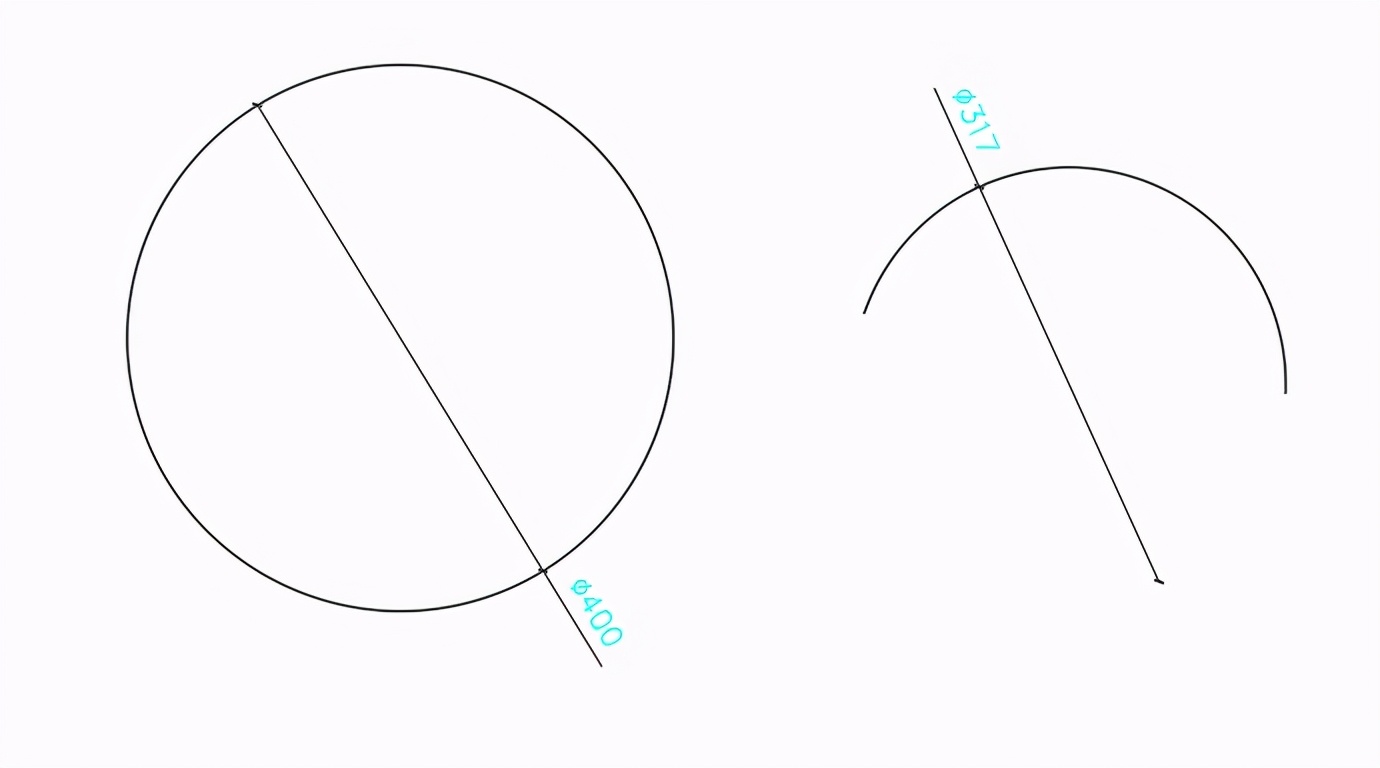

直径标注效果：
