控制要求

用一个按钮控制一台电动机，按钮闭合时电动机正转8s、停止 8s、反转8s、停止8s，并循环。

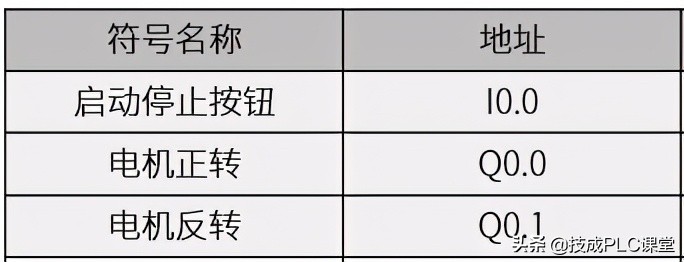

IO分配表

接线图

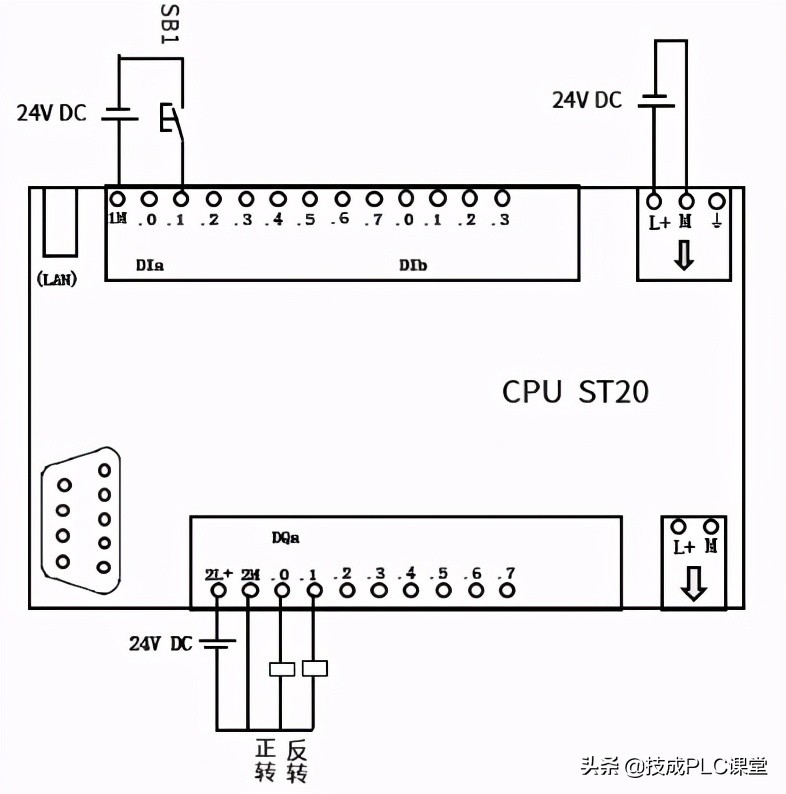

第一步：（PLC接线图）

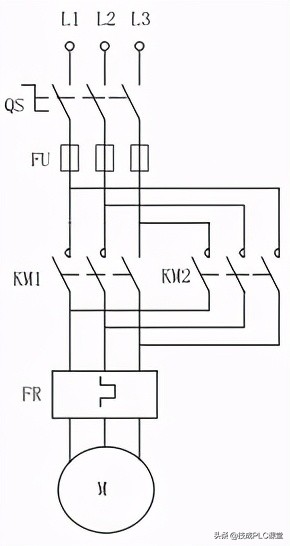

第二步：（电机接线图）

编写程序

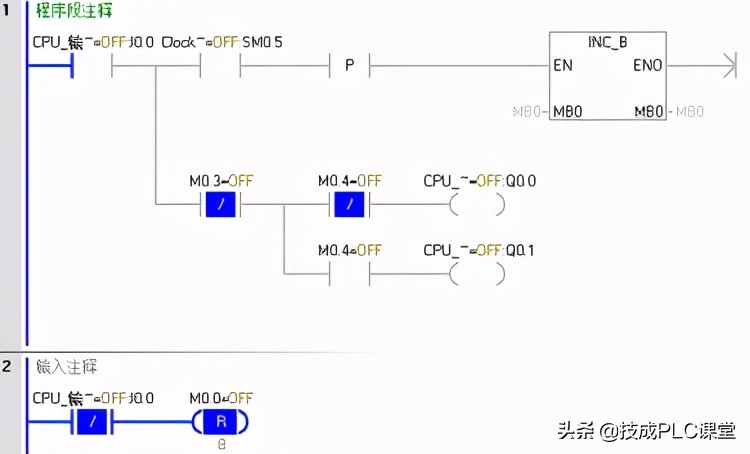

第一步：（I0.0接点闭合，加1指令 INC_B， MBO对SM0.5的秒脉冲的上升沿进行加1，结果存放在MBO中）

演示效果

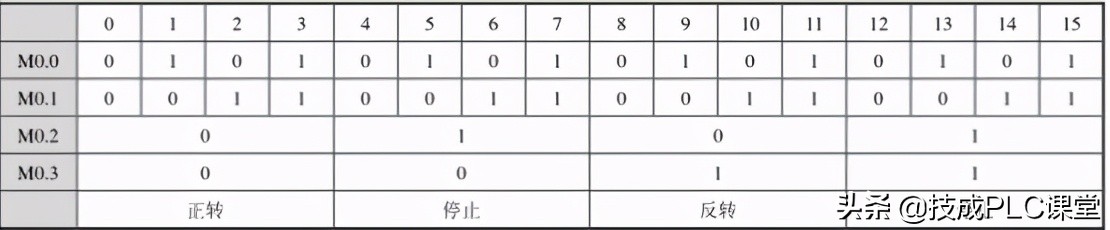

由二进制数的的特点可知，任意两个相邻位只有4种状态组合，即00、01、10、11。如表中的M0.2、M0.3。

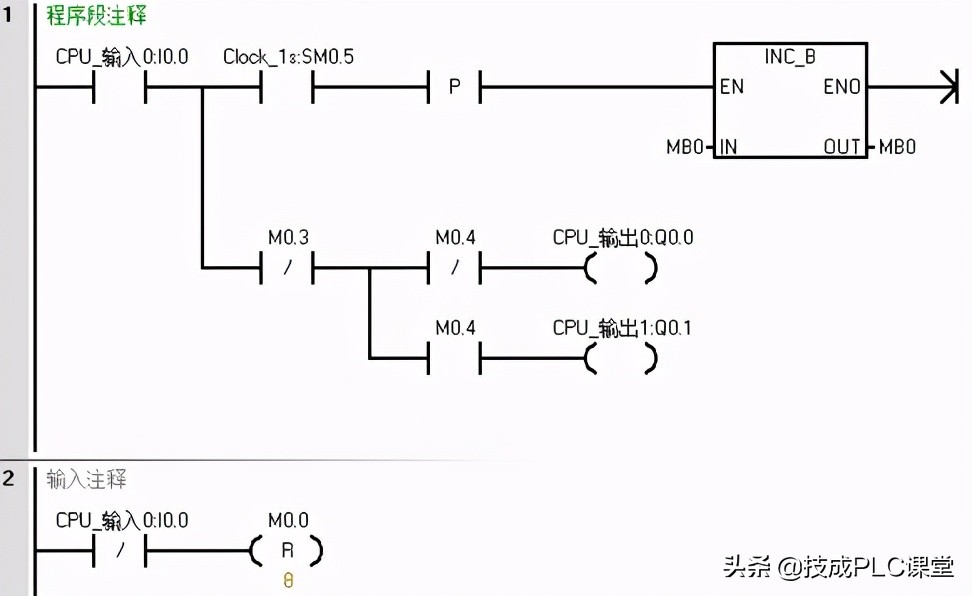

设M0.4、M0.3=00时为正转，M0.4、M0.3=01 时为停止，M0.4、M0.3=10时为反转，M0.4、M0.3=11时为停止，则正转Q0.0和反转Q0.1的逻辑电路

M0.3、M0.4的每种状态持续8s，开关闭合时电动机正转8s、停止8s、反转8s、停止 8s，并循环。

以此类推，如每种状态持续16s，可将梯形图中的M0.3、M0.4改为M0.4、M0.5。
