画电路图是电工的基本技能，不管是学习、配盘或者是故障分析，有电路图就会简单很多。大多数人都是使用手工画，随便找张A4纸和一根铅笔，按着思路很快就画个草图，中间可能会想不起某个符号的形状，有时候画错了涂的乱七八糟，毕竟会使用auto cad画电路图的人很少，就算画出来了也没办法验证。
网上也见到不少电路仿真软件，大都是用flash做的成品，里面集成了几个固化的电路图，不能根据自己想法自主设计新的画图，用起来不方便，后来听说有个叫做CADe_SIMU的软件，就找了一个试用，果然四个不错的东西。
CADe_SIMU里面的电器元件很多，用来画大多数通用电路足够了，而且可以用来仿真试验。不过这东西是国外的，汉化的时候没有把电器元件的名称翻译过来，有点不方便，经过几天的努力，电工三人行把菜单里大多数符号代表的电器元件对应了起来。

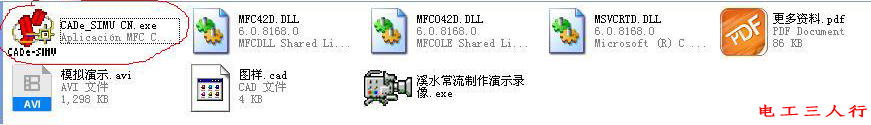

双击这个图标打开软件

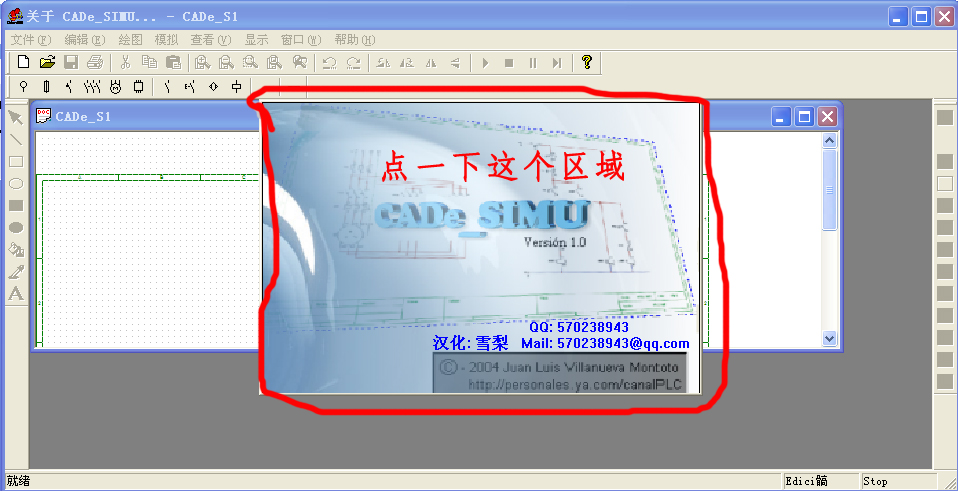

随便点击红色方框中的区域

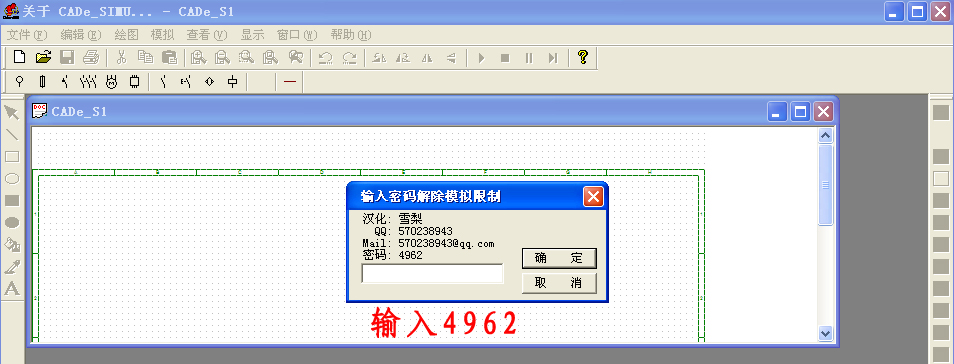

输入4962，就可以进入画图界面
这样就进入了画图及仿真页面，可以点上面的放大镜大点，图纸默认是横版A4大小，下面我重点讲每个符号代表什么元件。
后面的序号跟这个序号是一致的

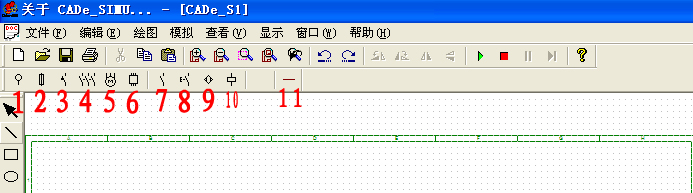

一、总菜单总共有11个符号，就是红框框里面的。
分别代表1交直流电源、2熔断器和断路器、3自动开关和热继电器、4接触器主触点、5交直流电机、6电子元器件、7接触器及热继电器辅助触点、8按钮开关、9接近开关及其它、10线圈及输出、11导线及电缆。
1、交直流电源
各类电源

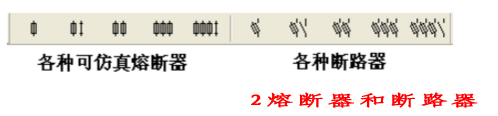

2、熔断器和断路器
熔断器和断路器

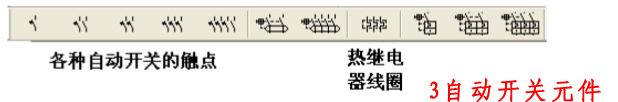

3、自动开关和热继电器
自动开关和热继电器
4、接触器主触点
接触器的主触头
5、交直流电机
根据需要选择电机

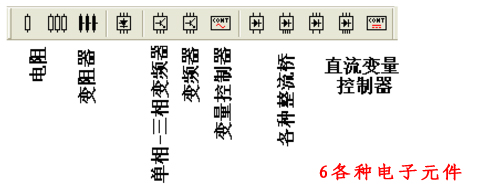

6、电子元器件
电阻、变频器、整流桥
7、接触器及热继电器辅助触点
各种辅助触点

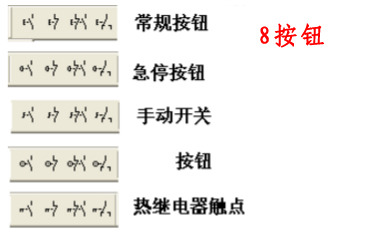

8按钮、手动开关
按钮及热继电器触点
9接近开关及其它
还没使用，翻译过来再更新文章。

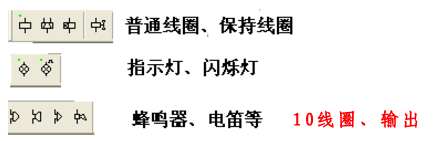

10线圈及输出
线圈及输出

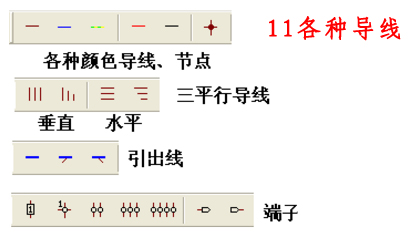

11导线及电缆
各种导线，地线用绿色的虚线，接线要用节点
认识了这些基本的元器件，你可以试试先做个最简单的起保停电路，并仿真以下看看，下次我准备录个视频课程跟大家分享。
有需要这个CADe_SIMU仿真软件的请私信，我会分享给大家网盘地址以及提取码。
