在市政道路工程中，排水工程检查井顶面标高是工程建设者比较关注的一话题，其直接关系到沟槽土石方、构筑物实体工程量；也是工程施工过程中实体高度控制的重要依据。工程实践中由于检查井顶面标高控制不到位，检查井做好后又拆除的例子很常见；《排水工程竣工图》中十有八九都是“照搬”《施工设计图》的检查井顶面标高。在此，能否问问自己都做对了吗，属于企业应该得到的那部分费用，您都计算回来了吗？
检查井顶面标高《施工设计图》中一般会明确：本图的井顶面标高可根据实际情况作适当调整，井顶面与人行道或车行道地面平齐。这就是检查井顶面标高计算及复核的依据。为减少工程施工过程中不必要的失误、明明白白的合理合规地计算回来企业应该得到的相应费用，在此市政土木逐梦人给大家分享一下检查井顶面标高的实用计算技巧！
【步骤1】打开排水工程CAD平面图，找到拟计算的排水检查井平面位置。本例中以雨水检查井Y-37讲解。
检查井CAD平面图
【步骤2】由拟计算的检查井中心向道路中心线作垂线并与中心线相交（对中心线为曲线段，理论上为井中心与圆心连线与中心线相交；实际中采取对曲线作垂线对计算结果影响极小）。
图2：作垂线
【步骤3】根据图中正确的比例尺，分别量取交点（垂足）对应于道路纵向桩号及横向中心线的相对尺寸，得到检查井对应于道路的桩号及中心距（单位:m，以后同）。

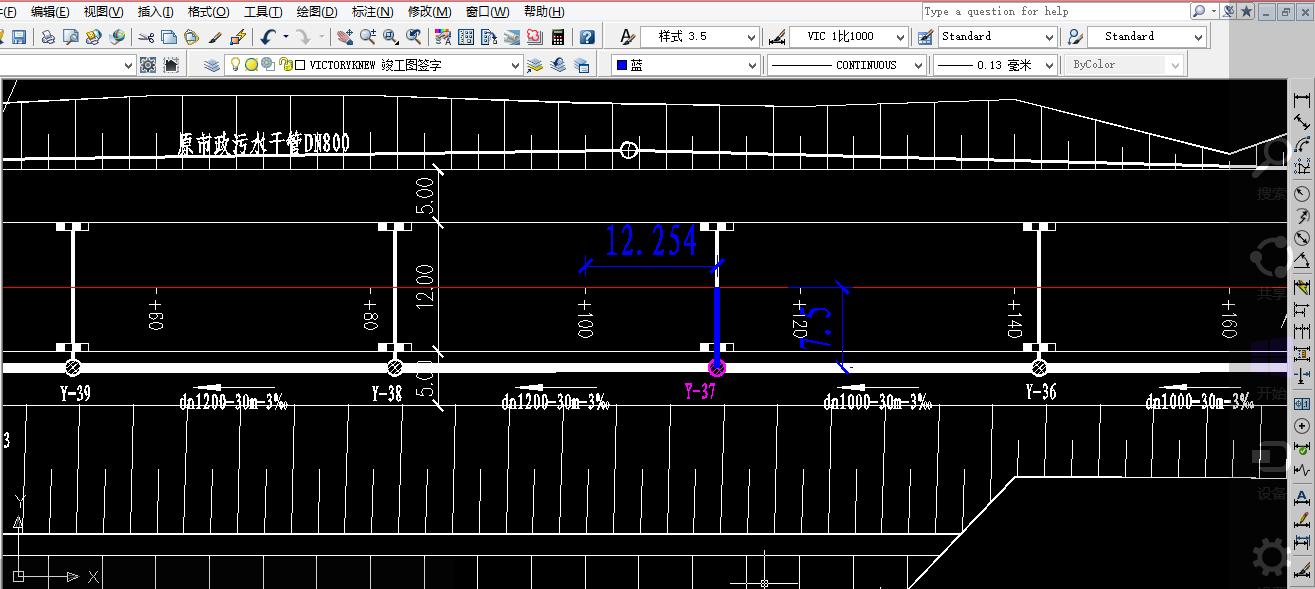

图3 量取尺寸
本例中Y-37对应于道路的桩号为:(K1+100)+12.254=K1+112.254;
中心距为7.5m(车行道范围宽度6m+人行道范围宽度1.5m）。
【步骤4】打开道路纵断面图，在纵断面图中画出检查井对应的桩号→画出与路面设计线的交点；根据纵断面图竖向比例尺，计算出该桩号对应的纵断面高程Hz（一般亦称中线高程）。

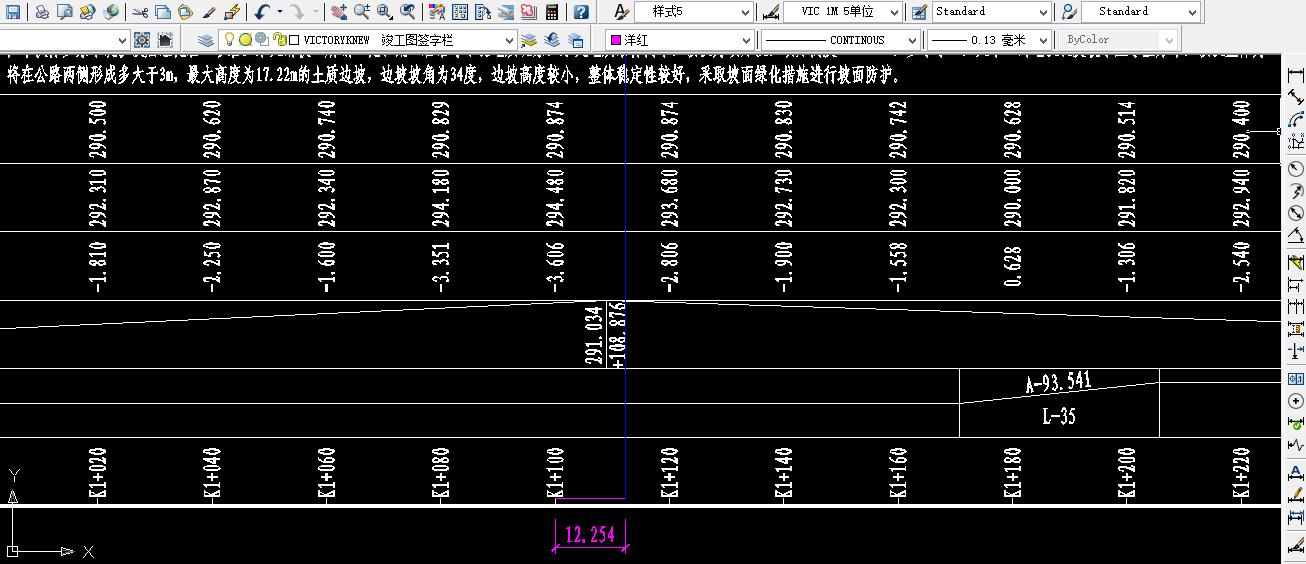

图4 量取桩号位置

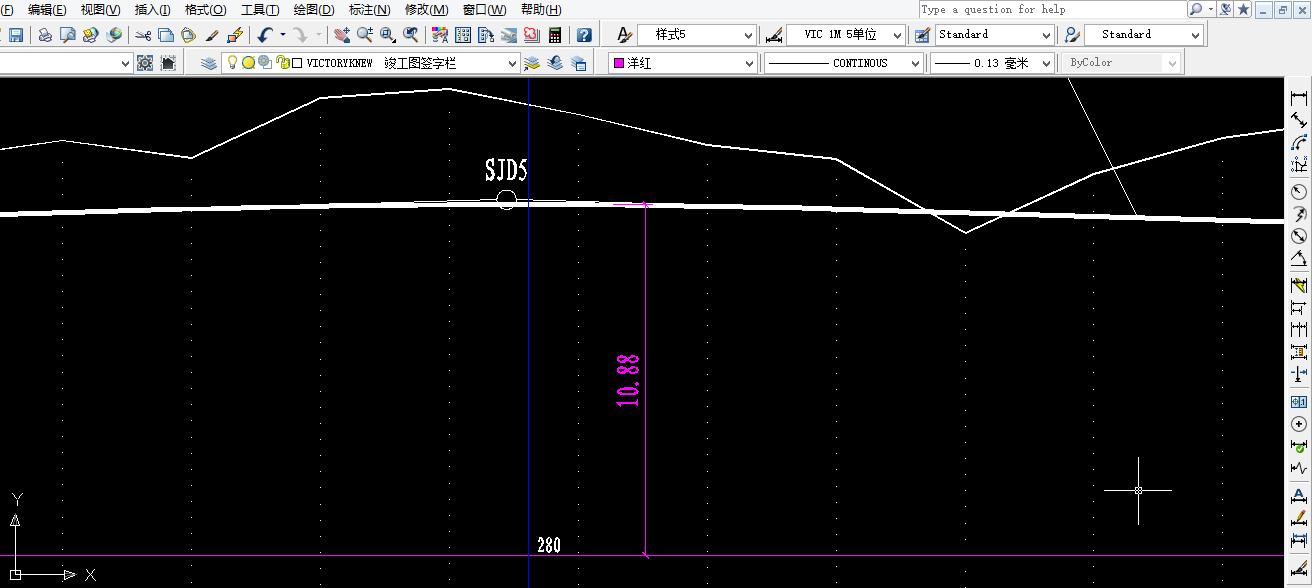

图5 量取竖向高程
本例中选取的基线标高为280m，则K1+112.254对应的纵断面高程Hz=280+10.880=290.880m；
【步骤5】根据道路标准横断面图或道路结构层大样图，获悉道路车行道及人行道的横坡，路缘石外露高度。
图6 标准横断面图读取横坡数据
图7 结构大样图中获取路缘石外露高度
本例中车行道横坡i=0.015;路缘石外露高度0.2m;人行道横坡i=0.02.
【步骤6】根据公式计算检查井顶面标高。
检查井顶面标高=对应桩号纵断面高程（HZ）-车行道范围横坡影响高度+路缘石外漏高度+人行道范围横坡影响高度。
Y-37检查井顶面标高=290.880-6*0.015+0.20+1.5*0.02=291.020m。
需要注意的是：
1 横坡向下倾斜时用“-”号、往上提升时用“+”号；
2 工程实践中纵断高程的具体位置（一般为道路中心线路面标高，也有纵断高程为中分带边缘处路面高程）、车行道及人行道横坡及占位影响情况需根据不同的情况按实计算。
各位朋友，您“领废”了吗，使用过程中如有其他疑问或好的建议或意见，欢迎留言及赐教！
