1.相关知识 1.相关公式
2.小灯泡实际亮度由实际电功率决定
3.在不考虑温度因素时，由小灯泡任意两个参数可求另外两个参数
2.特点
公式一常常结合电能表出题，公式二应用最普遍，公式二、三在计算题中需要写出结合欧姆定律推导过程，公式三常用在串联电路中，公式四常用在并联电路中
3.常见题型分类
（一）根据额定功率求实际功率来比较亮度
例1．如图所示，将标有“8 V 8 W"的灯泡L 1和“8 V 16 W"的灯泡L 2接在12 V的电路中，闭合开关，不考虑温度对灯丝电阻的影响，下列说法中正确的是
A．灯泡L 1、L 2都能正常发光
B．灯泡L 1、L 2一样亮
C．灯泡L 2比灯泡L 1亮
D．灯泡L 1比灯泡L 2亮
例2．如图所示，将标有“12V 6W”的灯泡L1和“6V 6W”的灯泡L2并联后，接在6V的电源上（设灯丝电阻不变），则（ ）
A．两灯的实际功率之和等于12W
B．两灯的实际功率之和大于12W
C．灯泡L1比灯泡L2亮
D．灯泡L2比灯泡L1亮
（二）功率定义式
例1.实际电压为220伏的电热水器，当只给它通电10分钟时，电能表的示数增加了0.2度，求：
(1)它的功率是多少千瓦?
(2)它的电阻是多少欧?
解析：已知电能表示数可用公式一，知道电压和功率可求电阻
解：由题意得W=0.2kw，t=10min=1/6 h
P=W/t=0.2kw/(1/6 h)=1.2kw

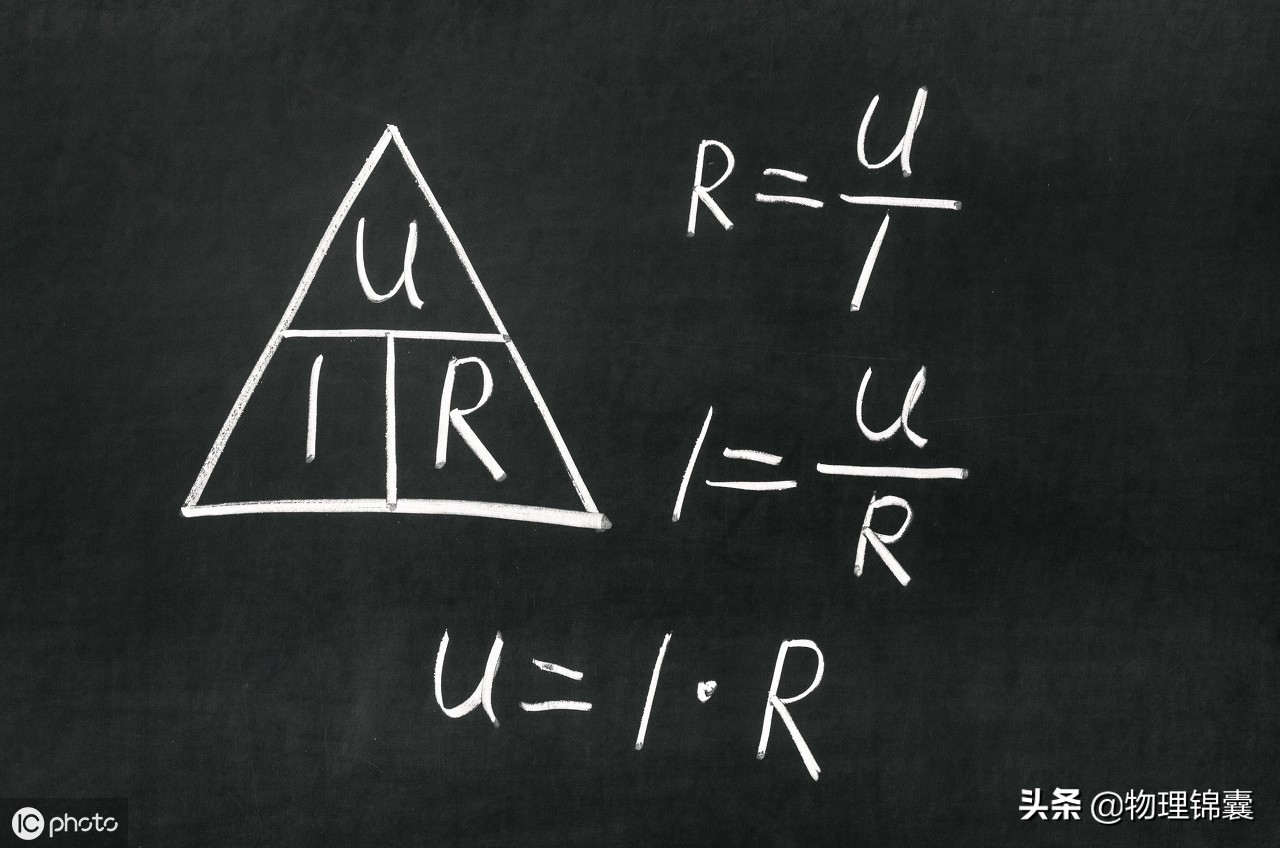

由I=U/R及 P=UI 得 R=U2/P=220×220/1200Ω=40.33Ω

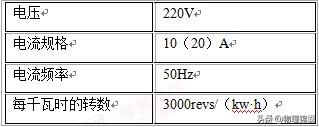

例2.为测量某电热杯的电功率，小明同学把家中其余用电器均从电源上断开，只将该电热杯接入电路.观察电能表，发现在1min内电能表转盘转动15圈.电能表的部分技术参数如右表所示，该电热杯的电功率是
A．300WB．30WC．150WD．200W
（三）根据电表参数求P-I-U-R的范围
例1.在如图所示的电路中，电源电压恒为9V，电压表的量程为0～15V，电流表的量程为0～0.6A，定值电阻的规格为“30Ω 0.5A” ，滑动变阻器的规格为“20Ω 1A” ，灯泡L上标有“6V 3W” 的字样，假设灯丝的电阻不变。闭合开关，在不损坏电路元件的情况下，下列说法中正确的是（ ）
A．整个电路消耗的总功率的变化范围是3.375～4.5W
B．电压表示数的变化范围是3～6V
C．滑动变阻器允许的调节范围是5～20Ω
D．电流表示数的变化范围是0.1～0.5A
例2.如图所示，电路中电源电压恒为4.5 V，电压表的量程为0～3 V，电流表的量程为0～0.6 A，滑动变阻器的规格为“35Ω 1.5 A”，灯泡的额定电流为0.5A，电阻为5Ω（灯丝电阻不变）。闭合开关，要求两电表的示数均不能超过所选量程，灯泡两端电压不允许超过额定值，则下列说法正确的是: （ ）
A．当滑动变阻器的滑片向右滑动过程中，电压表示数变大，灯泡变亮
B．电压表与电流表示数的比变大
C．灯泡的最小功率是0.45 W
D．滑动变阻器允许的调节范围是4Ω～35Ω
（四）根据图像特殊点找信息
例1.在图甲所示的电路中，当滑片P由b移到a的过程中，电压表示数U及滑动变阻器接入电路的电阻R2的变化情况如图乙所示．下列说法正确的是（ ）
A．电阻R1的阻值为20Ω
B．滑片P移到b端时，R2两端的电压为6v
C．滑片P移到a端时，R1消耗的功率为0.2W
D．当滑片P移到中点时，通过R1的电流为0.3A
例2.有两个电路元件A和B，流过元件的电流与其两端电压的关系如图甲所示。把它们串联在电路中，如图乙所示，闭合开关S，这时电流表的示数为0.4A，则电源电压和元件B的电功率分别是
A. 2.0 V.0.8 W
B. 2. 5 V.l.0W
C. 4.5 V.l.0W
D. 4. 5 V.l. 8 W
（五）串并联求比例
例1.如图所示电路，电源电压保持不变。只闭合开关S，电流表的示数为0.2A，再闭合开关S 1 ，电流表的示数变化 如图所示电路，电源电压保持不变。只闭合开关S，电流表的示数为0.2A，再闭合开关S 1 ，电流表的示数变化了0.3A。那么闭合S、 S 1 后，R 1 与R 2 的电功率之比是（ ）
A．2：3 B．3：2
C．5：2 D．1：2
例2.如图所示，将灯L1、L2按甲、乙两种方式接在电压均为U的两个电路中．L1在甲、乙两个电路中的电功率分别为4 如图所示，将灯L1、L2按甲、乙两种方式接在电压均为U的两个电路中．L1在甲、乙两个电路中的电功率分别为4W和9W，设两灯丝的电阻不变．下列说法中不正确的是（ ）
A．L1、L2两灯灯丝电阻之比为2：1
B．甲图中灯L1、L2的功率之比为1：2
C．甲、乙两图中灯L1两端的电压之比为2：3
D．甲、乙两图中电路消耗的总功率之比为2：9
（六）动态电路
例1.如图所示，当开关S闭合，滑动变阻器的滑片P向左移动时，下列说法中正确的是（ ）
A．电流表的示数变小
B．电压表的示数变大
C．灯泡L变暗
D．电路中的总功率变大
例2.如图所示，闭合开关S，灯L发光，把滑动变阻器的滑片P向左滑动的过程中（ ）
A．电流表示数变小，灯变亮
B．电流表示数变大，灯变亮
C．电流表示数变小，灯变暗
D．电流表示数变大，灯变暗
