一、技术背景
1.1工程概况

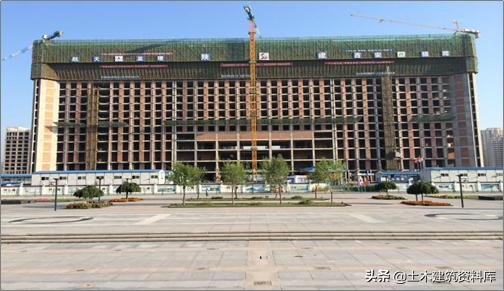

*******工程位于*******，总建筑面积137263m2，地下两层，地上十六层，建筑高度79.55m，东西总长175.5m，分三个施工段，框架-剪力墙结构。

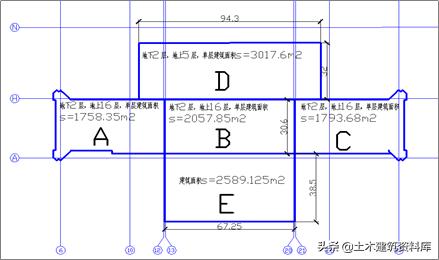

工程施工分段图

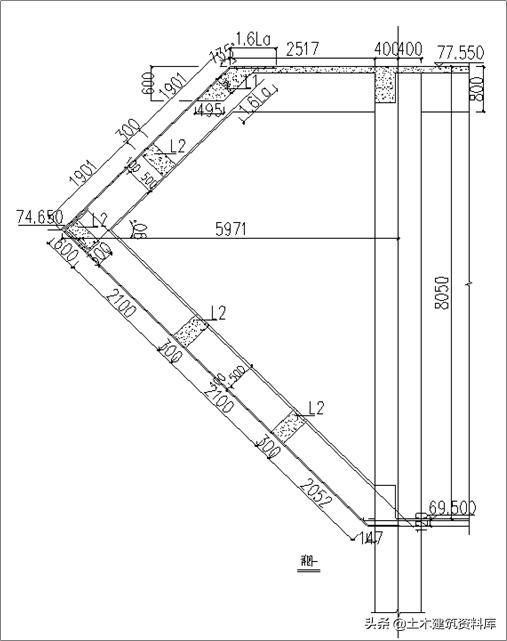

该工程A、B、C区从结构标高69.5m处起对称设有：先外扩45°斜向上后向内45°收、后在77.55m标高处水平转折与该处结构悬板相接的斜折形钢筋混凝土结构造型，该悬挑结构以下三层层高均为4.2m，悬挑结构高度8.05m，悬挑水平跨度5.571m，结构斜撑为600×600mm钢筋混凝土柱、间距9m，截面尺寸300mm×600mm五道水平连梁，斜板厚度100 mm，混凝土强度等级C35。
1.2支模思路
按照先完成主体结构部分，预留悬挑部分构件钢筋，后施工悬挑部分并与主体结构封闭交圈的思路组织施工。

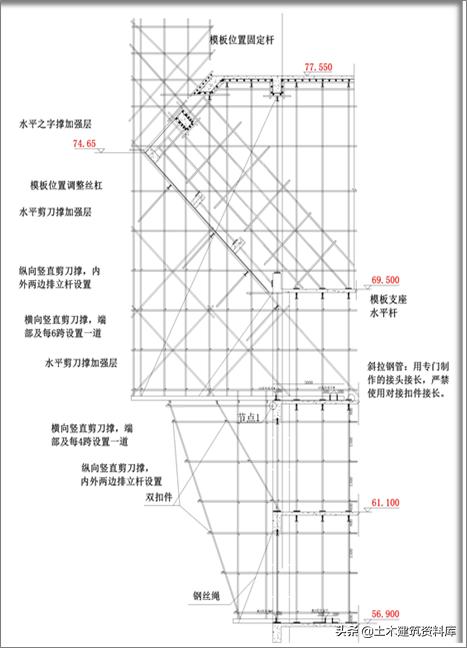

利用悬挑式钢管支撑架下撑、斜向钢丝绳上拉与悬挑工字钢形成高空悬挑模板支撑平台，后搭设模板支撑体系，进行混凝土结构施工。
具体来说：从56.9m高度和65.3m高度两次悬挑16#工字钢，在悬挑工字钢的端部和中部焊接钢筋抗滑移桩锚固斜拉钢丝绳，荷载由下部斜撑和上部斜拉钢丝绳承担，模板支撑搭设高度为12.25m。
在结构起挑层的下三层（-3层）楼板预埋钢筋环及安装工字钢，其悬挑端采用斜拉钢丝绳与-2层结构边框梁相锚，在工字钢上搭设支撑架到-1层结构板面，作为悬挑部分模板架体的支撑。在-1层结构板面按照与下部工字钢同一间距的原则布设悬挑工字钢，在悬挑端和中前部采用斜拉钢丝绳于上层结构边梁，形成能够支撑上部悬挑结构的封闭的操作平台。

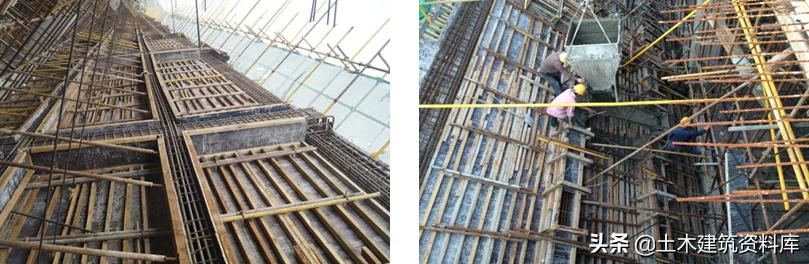

为保证下部支撑架的整体稳定性，支撑架除与楼层满堂架连成整体外，需采取抱柱措施来保证型钢平台的整体稳定性。平台搭设并加固完毕后，在平台上搭设模板支撑，并浇筑上部悬挑混凝土结构。
1.3操作要点
⑴-3层处楼面混凝土浇筑时预埋Ø18圆钢3道，在-2层边框梁上预埋Ø18钢筋，间距同工字钢间距，工字钢长4.5m，挑出长度1.7m，-1层工字钢总长9.0m，挑出部分长6.6m。

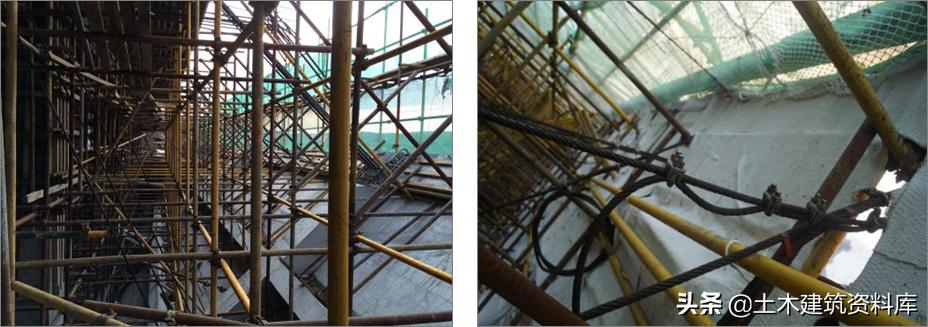

⑵在钢丝绳（配套绳卡）与工字钢拉结点处下部焊接Ø28mm长度为100mm的钢筋头，要求双面焊缝饱满，斜拉钢丝绳与上部预埋于混凝土边梁的预埋环进行锚固，并预留安全环。
⑶顶部最外端斜拉钢丝绳长度16.5m，斜拉长度14m，采用斜拉钢拉杆配套花篮螺杆M20进行安装。

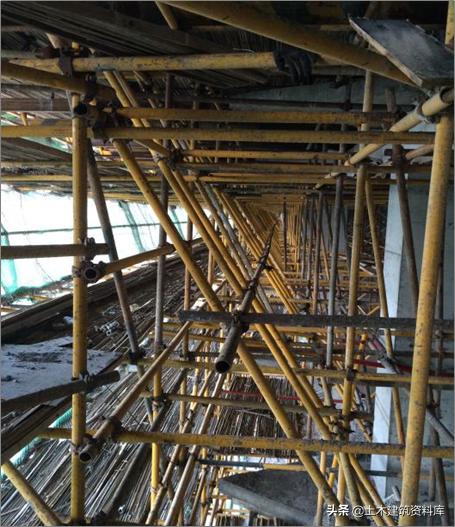

⑷基础架设与楼层满堂架和结构边柱进行可靠地拉接，斜撑杆与水平杆的连接采用双扣件，斜撑杆的接长先对接扣件后用2m的钢管进行搭接，搭接扣件不少于4个，保证斜撑杆稳定无滑移。
⑸在垂直工字钢方向通长设置10#槽钢连梁，后满铺脚手板和防火石棉布，按照先近端后远端的顺序搭设支撑立杆，立杆均在短钢筋处生根，最外侧两排立杆高于作业层2.0m，满挂密目网和白色大眼网，架体中间搭设安全平网。

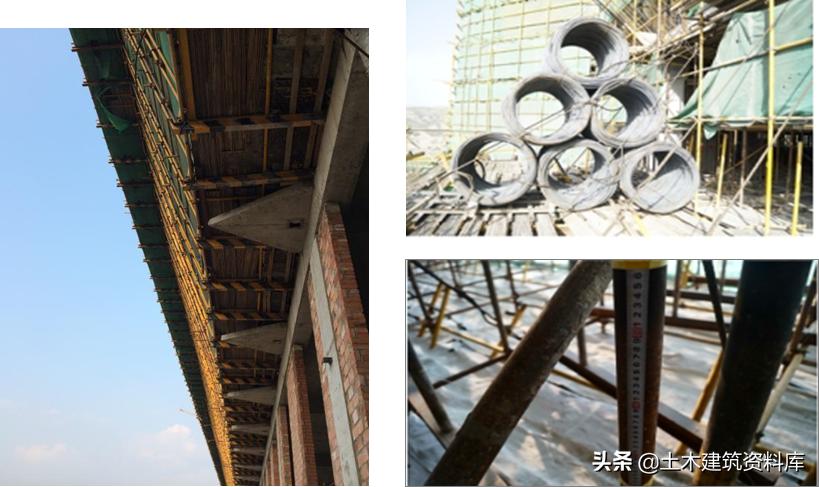

⑹利用现场钢筋捆进行预加载实验，监测变形。
⑺架体安全拆除：清理架体上的障碍物及悬浮物等准备工作→拆除模板及支模架体→拆除工字钢悬挑梁上的10#槽钢连梁→松除工字钢支撑梁与圆钢锚环的楔紧木楔→割除圆钢锚环→吊离工字钢梁→保留每段斜撑杆上部的水平横杆，逐步拆除基础架横向水平杆→拆除基础架纵向水平杆→解除斜撑杆上部水平横杆与内部架体的连接→扶握斜撑杆上部横向水平杆，配合下部作业人员拆除斜撑杆。
二、技术应用范围：
外立面悬挑长度大于3米的钢筋混凝土结构悬挑部位模架支设的施工。
三、关键技术要点
3.1基础支撑架的稳定性及变形监测控制。
3.2钢丝绳拉结卸载及斜撑杆支撑分解力。
四、技术特点
4.1 钢平台形成一个刚性体系、架体挠度变形通过预加载受控。
4.2 以楼层满堂支撑架架为基础，进行架体生根、拉结斜撑立杆，确保支撑架无外倾。
4.3在混凝土浇筑前，选择有代表性的下部支撑立杆做监控标识，混凝土浇筑过程中持续监测架体变形。
五、技术实用性
通过建立新型悬模结构力学模型，利用手工计算和品茗安全计算软件以及现场堆载试验，验证了该体系的安全可靠性。与传统的架体相比，采用下部钢管斜撑上部钢丝绳斜拉支撑方式，具有降低成本、缩短工期、保证安全等特点，推广应用前景广阔，社会效益显著。
