1·S7200 SMART CPU模块的介绍
（1）S7200 SMART CPU的外部介绍
CPU将集成电源、输入和输出电路组合到一个设计紧凑的外壳中来形成功能强大的微型
PLC。在您*载下**用户程序后，CPU 将包含监控应用中输入输出设备所需的逻辑。
- 集成以太网口。用于*载下**，设备组网。节省编程电缆费用，用一条普通的网线替代了之前的专用编程电缆
- 通信及运行状态指示灯。显示PLC的工作状态，如运行，停止，强制等状态
- 导轨固定卡口。用于安装时将PLC锁紧在35mm的标准导轨上，这样安装便捷。也支持螺钉式安装
- 接线端子。S7200 SMART所有模块的输入，输出端子都可以拆卸，从而保护CPU不被损坏，这是S7200 PLC没有的
- 扩展模块接口。用于连接扩展模块，插针式连接使模块连接更加的紧密
- 通用的Sicro SD卡。支持程序的*载下**及固件更新，节省利用专用MCC卡的成本
- 指示灯。I/O点接通时，指示灯会亮
- 信号扩展板安装处。信号板扩展实现精准化配置，不占用电控柜空间
- RS-485接口。用于串口通信，如自由口通信，USS通信和Modbus通信等
（2）S7200 SMART CPU的技术性能
siemens的CPU是32位的，提供了多种类型的CPU，以适应各种应用要求，不同的CPU有不同的参数。这些参数是设计者在选型是必须要考虑的。如晶体管输出时，输出电流为0.5A，若要控制一台电机启停，我们必须考虑这个电流是否能够驱动接触器，从而决定是否增加一个中间继电器。相关技术参数请搜索西门子工业技术中心查找。
（3）S7200 SMART CPU的工作方式
CPU前面板即存储卡插槽的上方有三盏指示灯显示当前的工作状态。绿色表示运行状态，红色表示停止状态，标有“SF”的指示灯亮表示系统故障，PLC停止工作
CPU处于停止状态时不执行程序。进行程序的上传和*载下**时，都应将CPU置于停止状态。停止方式可以通过PLC上的旋钮设定和在编译软件中设定
CPU处于运行状态时PLC按照自己的工作凡事运行用户程序。运行方式可以通过PLC上的旋钮设定和在编译软件中设定
2·S7200 SMART CPU模块的接线
（1）S7200 SMART系列CPU的输入接线端与三菱的FX系列的输入端接线不同，三菱的不需要接入直流电源，其电源由系统内部提供，而S7200 SMART系列CPU的输入端与其相反，必须接入直流电源。如以下：
输入端子接线PNP型
输入端子接线NPN型
对于初学者来说不容易区分PNP型和NPN型接法，分享我自己的方法，保证不会出错：把PLC当作负载，以输入开关为对象，若信号从开关流出，向PLC流入，则PLC的输入为PNP型接法，反之以输入开关为对象，若信号从开关流入，向PLC流出，则PLC的输入为NPN型接法。

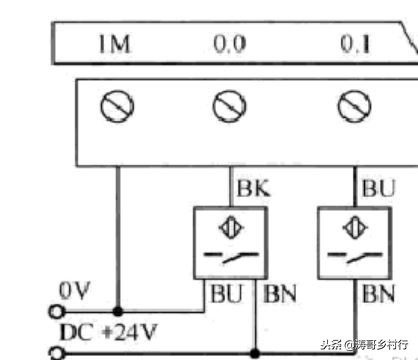

例：有一只三线制PNP型接近开关和一只二线制PNP型接近开关，如何接线？
（2）S7200 SMART系列CPU的输出形式有两种：一种是24V直流输出（即晶体管输出），一种是继电器输出

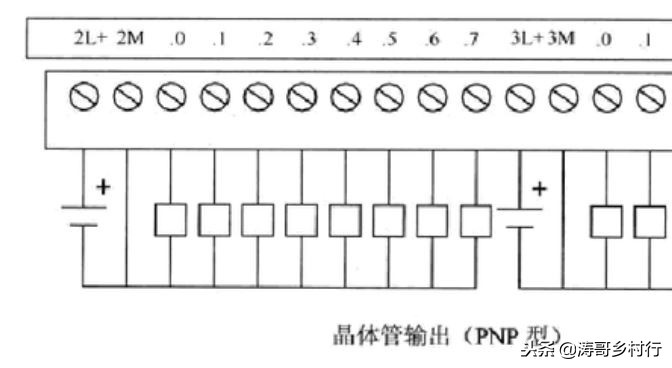

24V直流输出只有一种形式即PNP型输出，也就是我们常说的高电平输出这是非常重要的。在后面我们学习运动控制时（如控制步进电机），必须考虑这一点

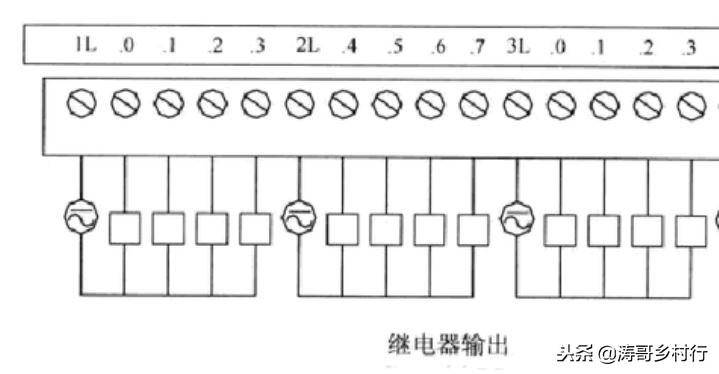

继电器输出是没有方向性的，可以是交流信号，也可以是直流信号，但是不能接入220V以上的交流电
