交流接触器是一种自动化的控制电器。接触器主要用于频繁接通或分断交流电路，也可以切断事故电流，具有控制容量大，可远距离操作，配合继电器可以实现定时操作，联锁控制，各种定量控制和失压及欠压保护，广泛应用于自动控制电路，其主要控制对象是电动机，也可用于控制其它电力负载。
20安培以上的接触器加有灭弧罩，利用断开电路时产生的电磁力，快速拉断电弧，以保护接点。 今天小编就给大家分享一些交流接触器常用的接线电路图和实物图，从简单到复杂讲解。

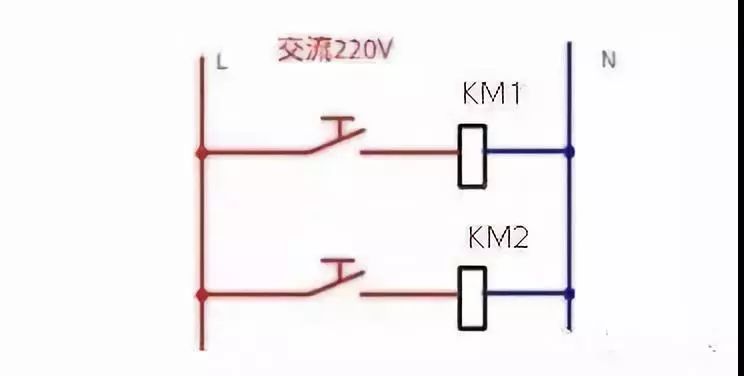

简单的点动：

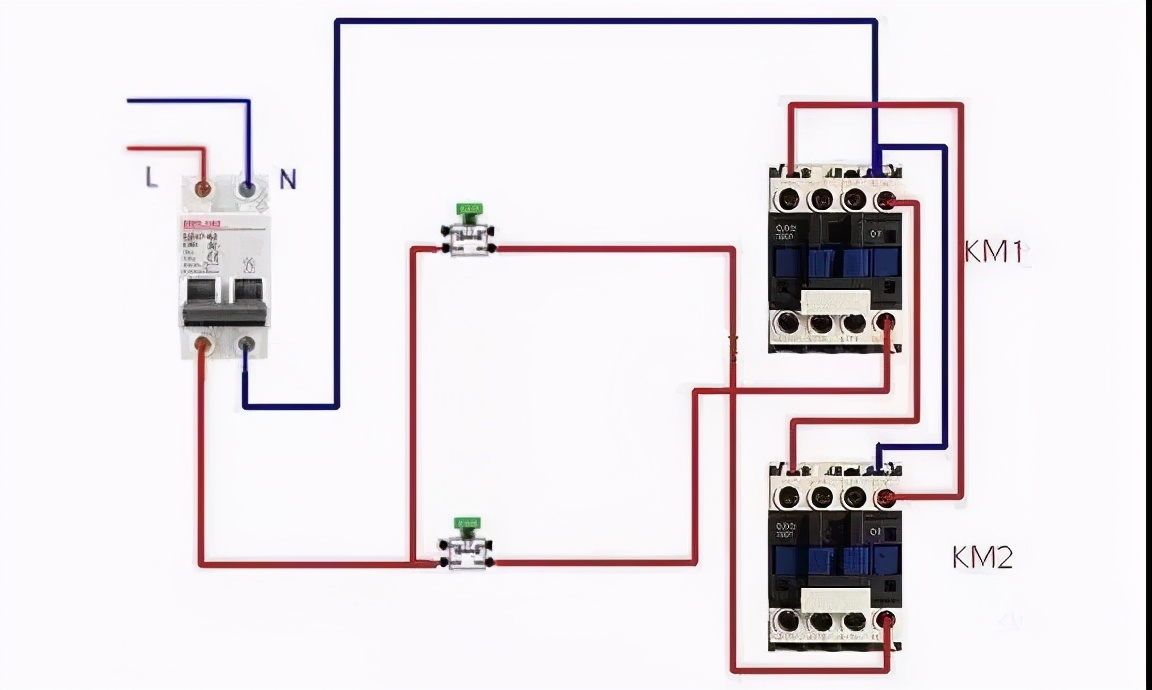

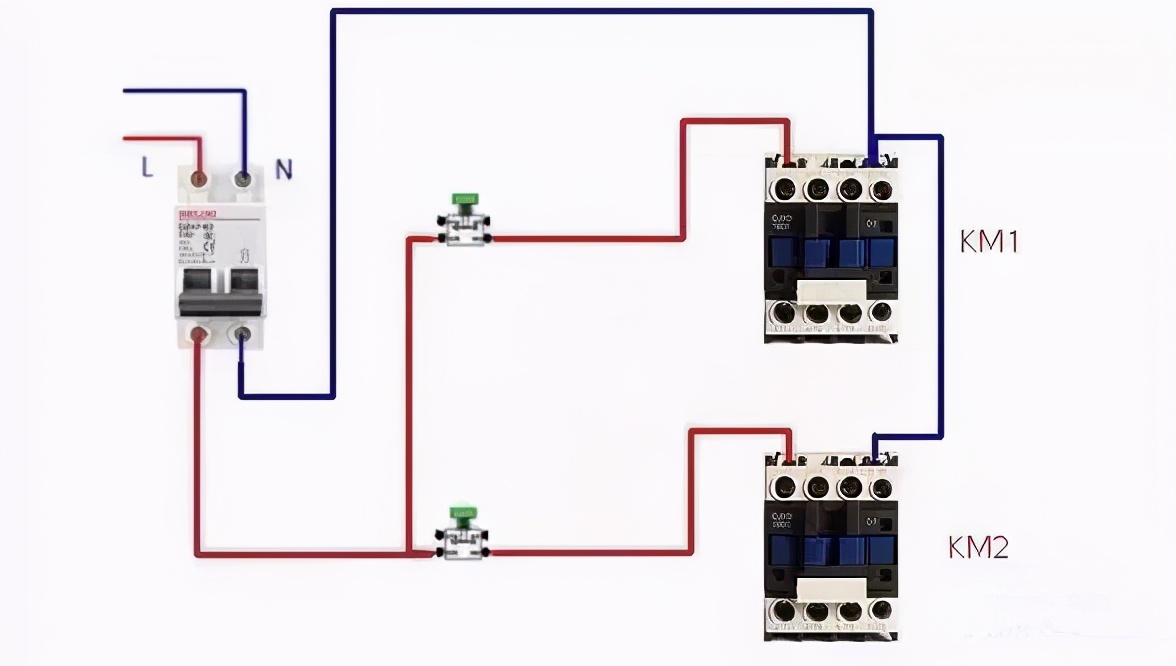

实物 图：

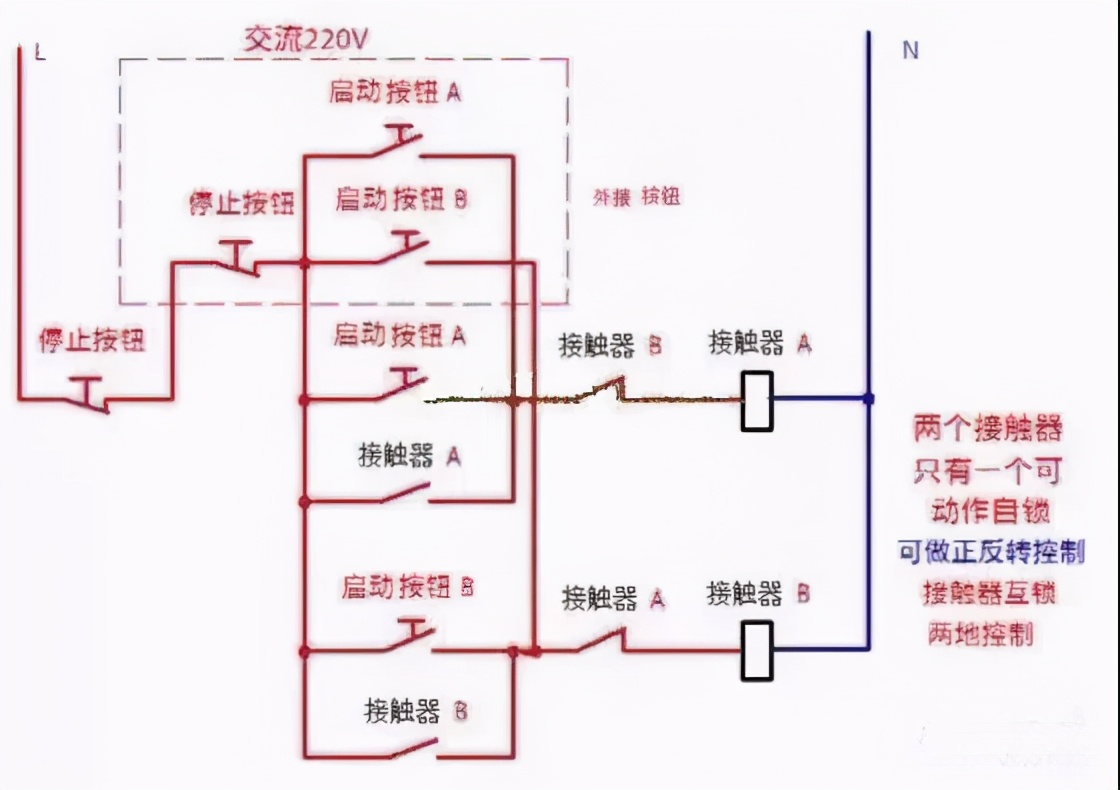

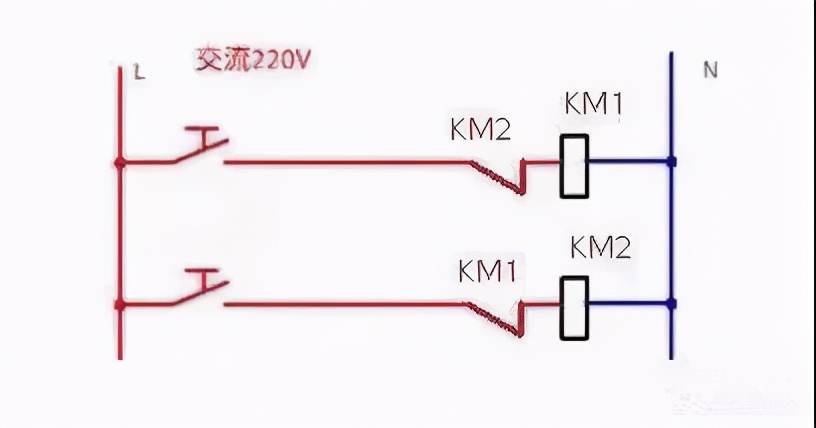

接触器的互锁：

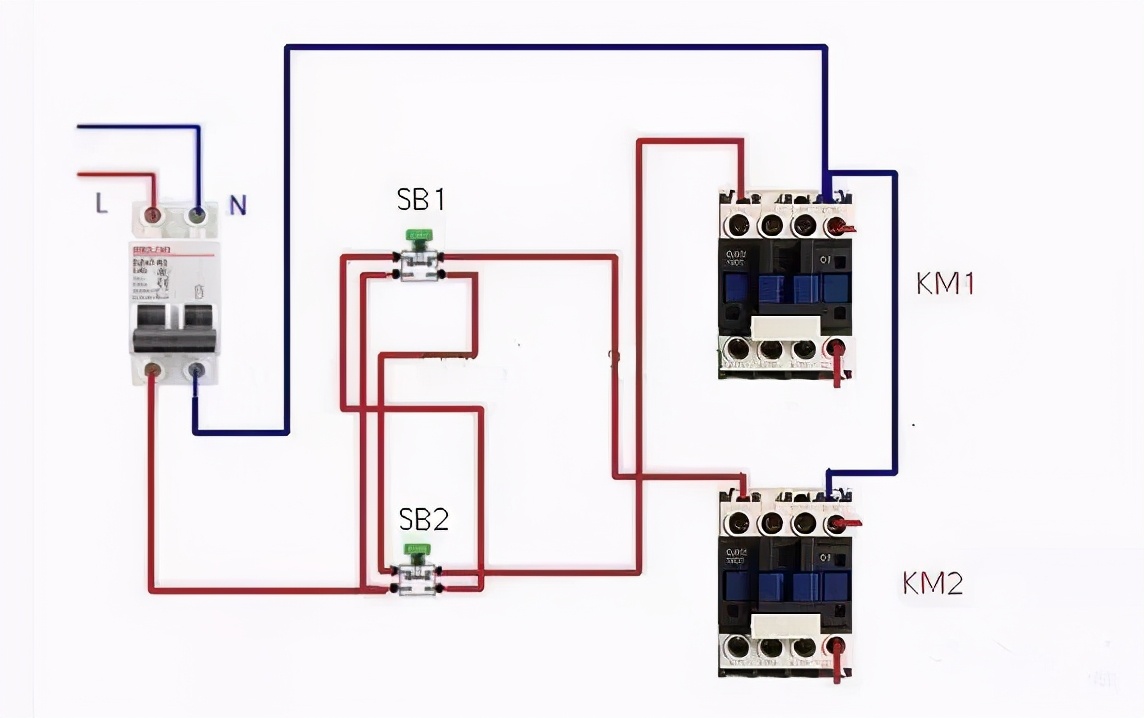

实物图：

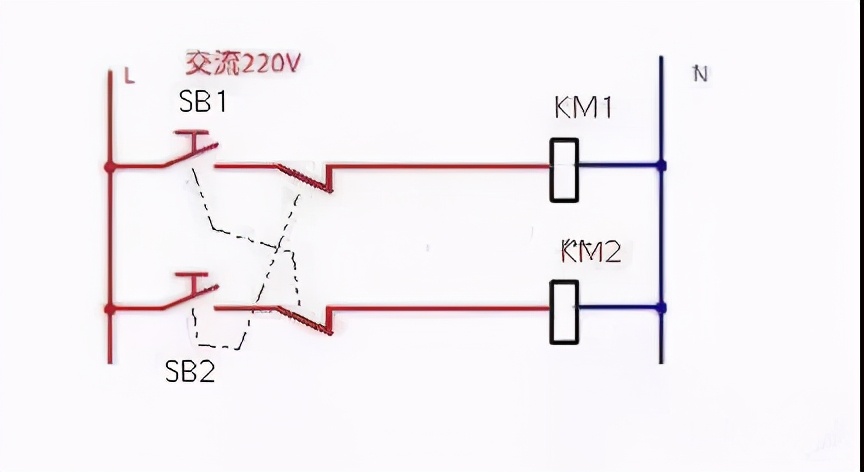

按钮的互锁 ：
实物图：

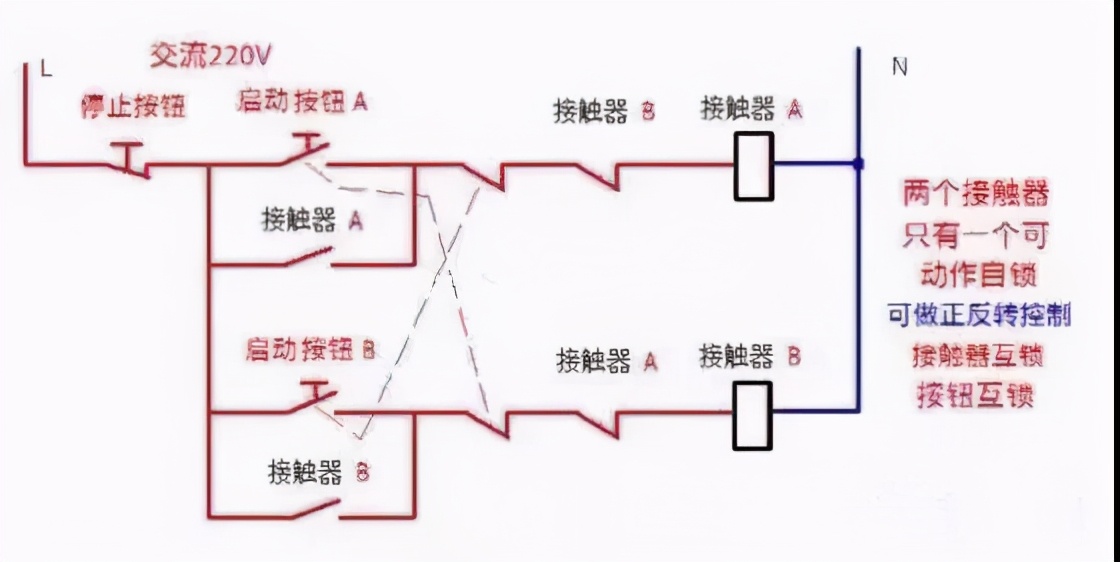

接触器还是正常接线，按钮接成互锁

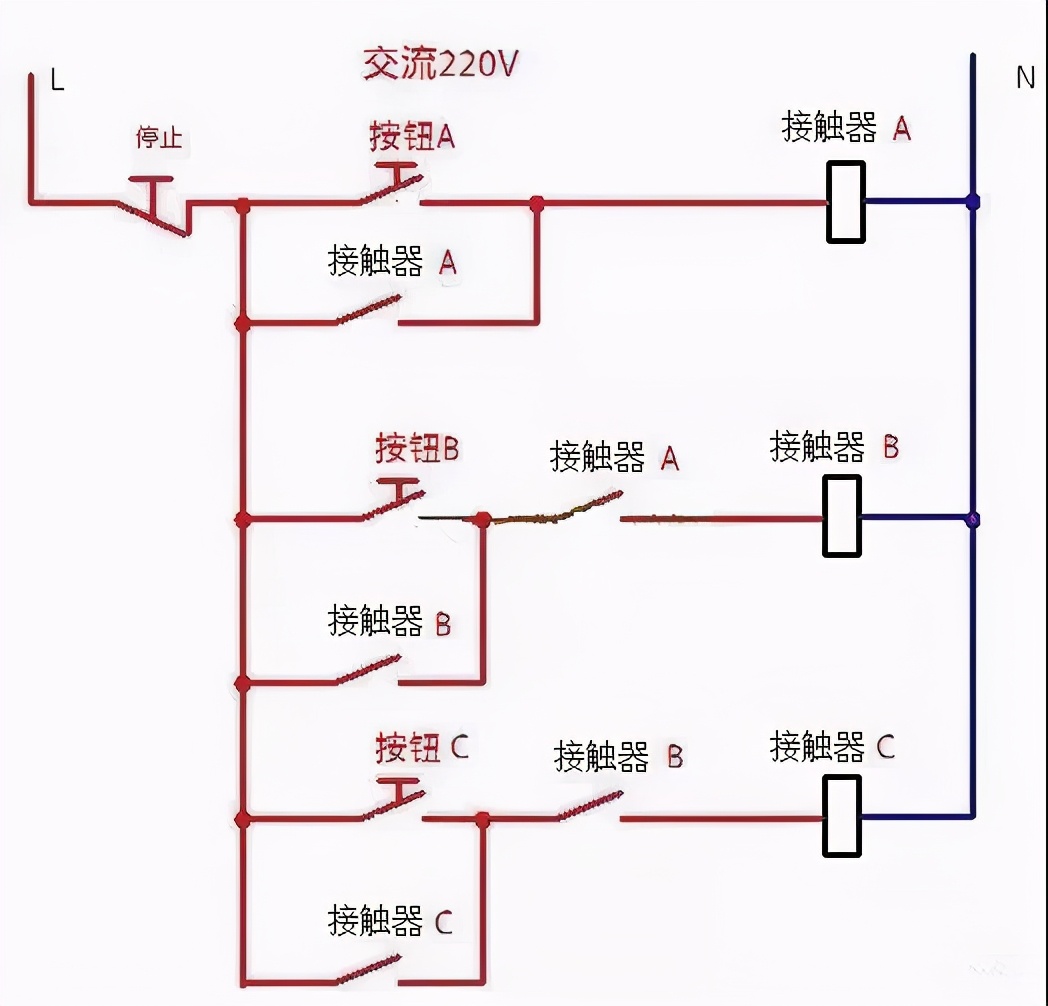

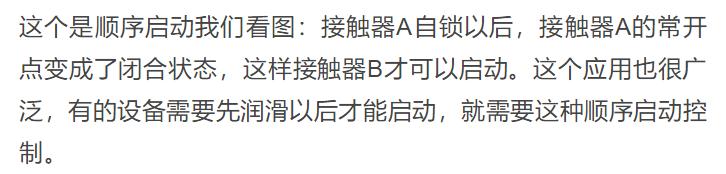

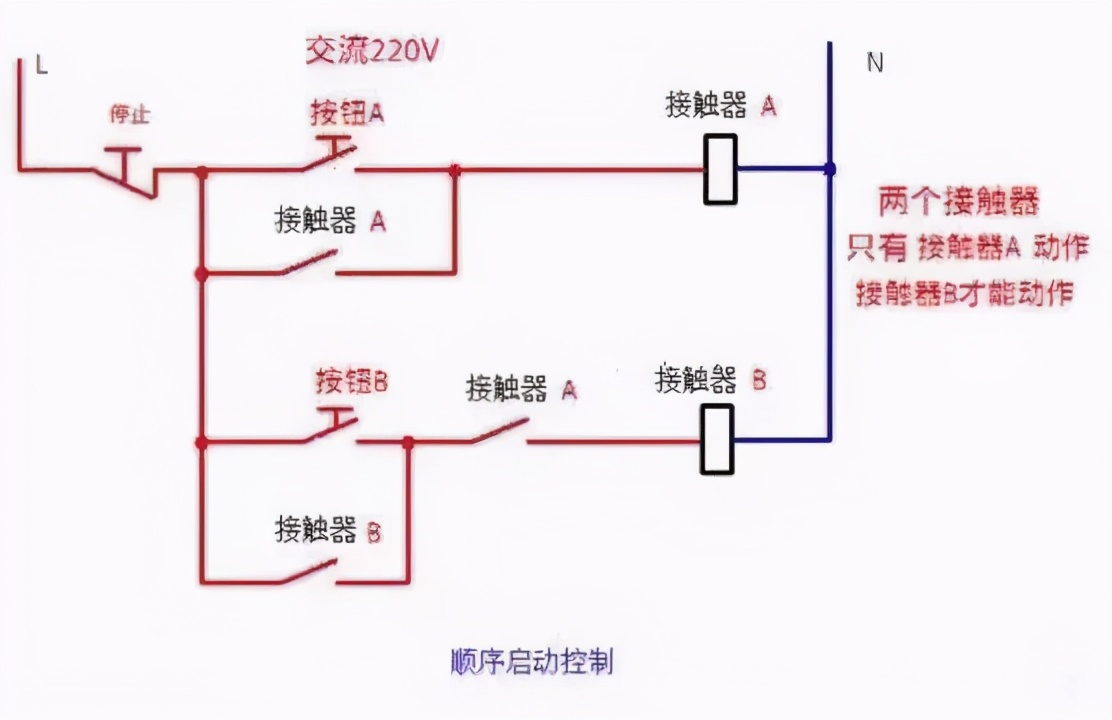

同上，三个顺序启动控制：
顺序启动停止：

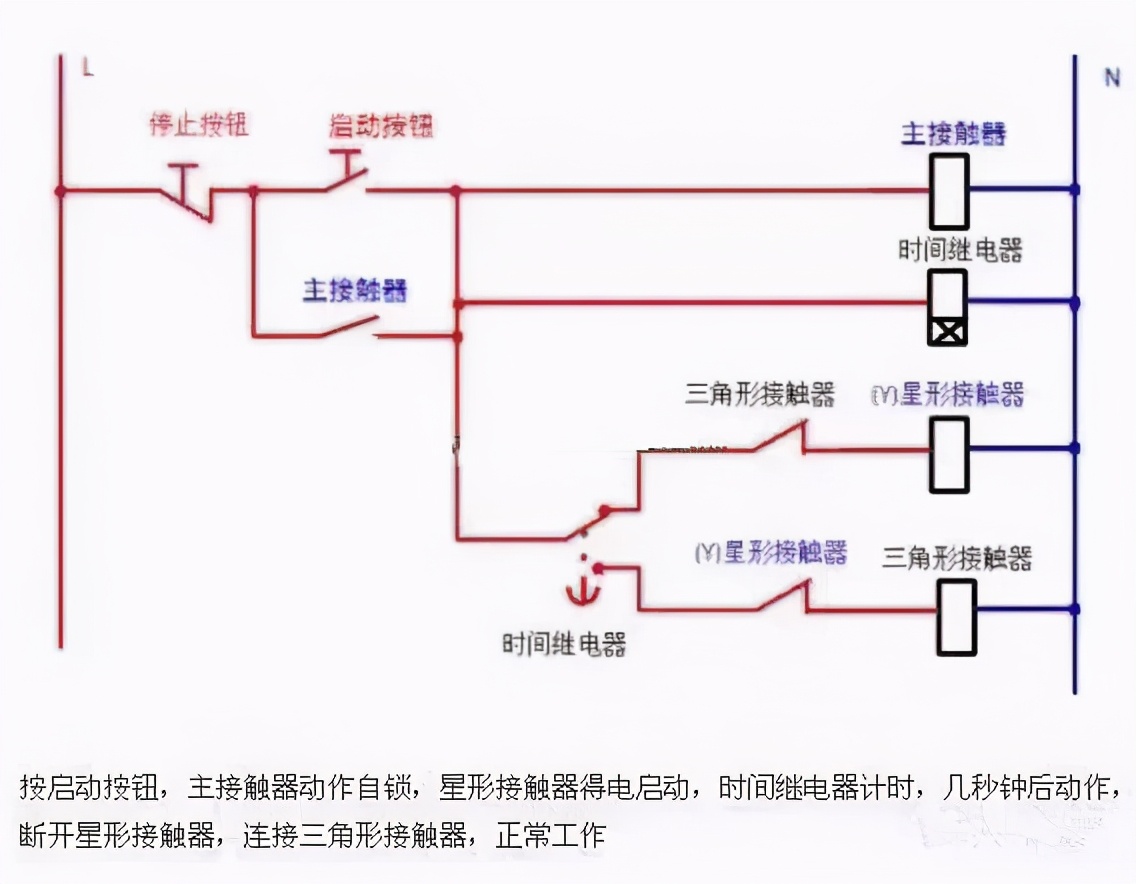

星三角启动的控制线路 ：

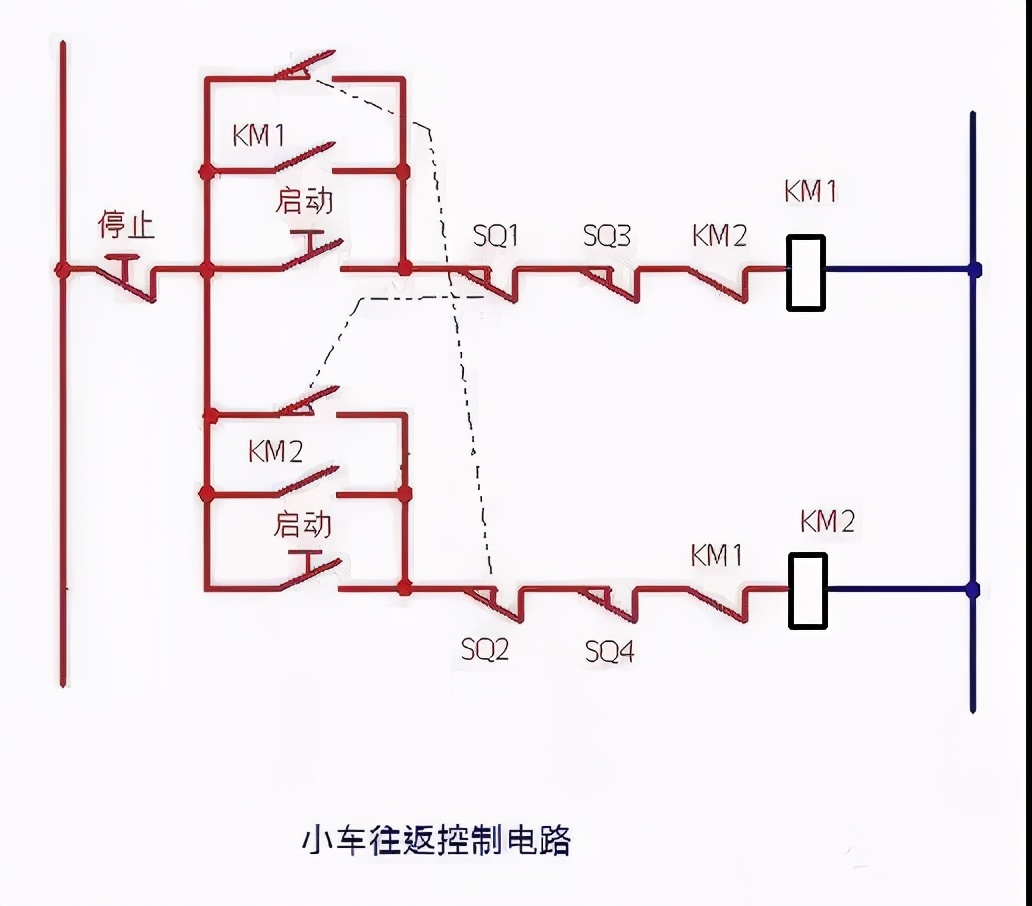

小车往返控制电路图：
