2.二极管的基本参数
二极管的基本参数主要有最大平均整流电流、最高反向工作电压、反向电流和最高工作频率等。
（1）最大平均整流电流IF（AV）
最大平均整流电流是指二极管长期工作时，允许通过的最大正向平均电流。它与PN结的面积、材料及散热条件有关。实际应用时，工作电流应小于IF（AV），否则，可能导致结温过高而烧毁PN结。
（2）最高反向工作电压VRM
最高反向工作电压是指二极管反向运用时，所允许加的最大反向电压。实际应用时，当反向电压增加到击穿电压VBR时，二极管可能被击穿损坏，因而，通常取为（1/2~2/3）VBR。
（3）反向电流IR
反向电流是指二极管未被反向击穿时的反向电流。理论上IR=IR（sat），但考虑表面漏电等因素，实际上IR稍大一些。IR越小，表明二极管的单向导电性能越好。另外，IR与温度密切相关，使用时应注意。
（4）最高工作频率fM
最高工作频率是指二极管正常工作时，允许通过交流信号的最高频率。实际应用时，不要超过此值，否则二极管的单向导电性将显著退化。fM的大小主要由二极管的电容效应来决定。
2.2.2二极管的测量

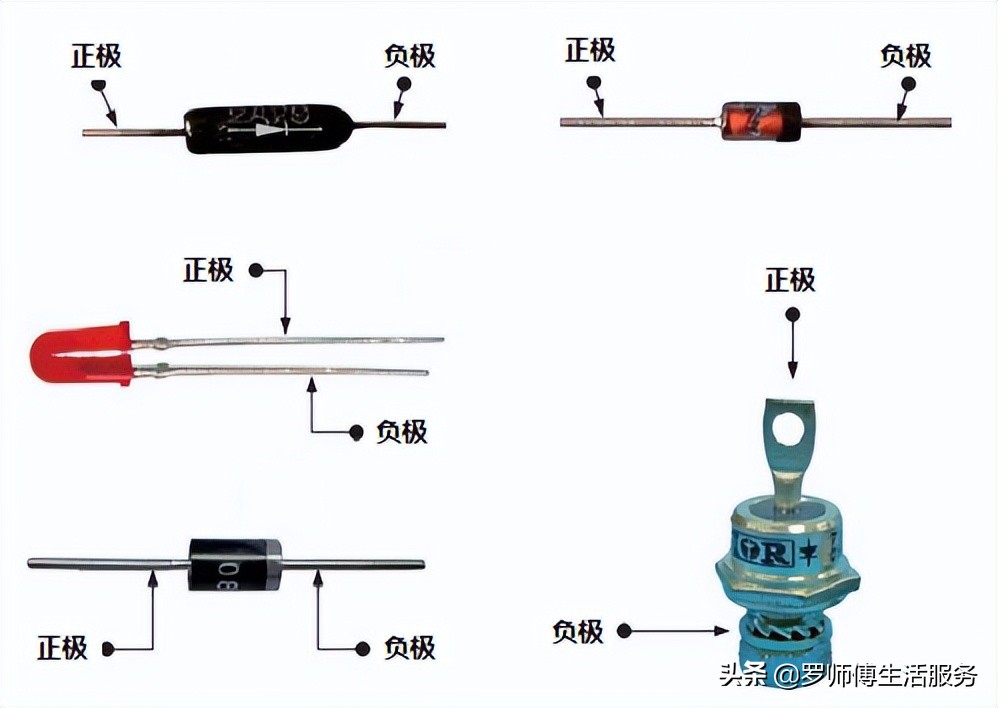

二极管的引脚有正、负极之分，检测前，准确区分引脚极性是检测二极管的关键环节。一般来说，二极管的引脚极性可以根据标识信息识别，如图2-20所示。也可以通过万用表来判断。
图2-20
二极管的制作材料有锗半导体材料和硅半导体材料之分，在对二极管进行选配、代换时，准确区分二极管的制作材料也是十分关键。用数字万用表测量二极管时，实际测量的是二极管的正向电压值，而指针式万用表则测的是二极管正反向电阻的值，务必注意这一区别。
用数字万用表测试二极管，首先将红表笔插入“VΩ”插孔，表笔极性为“+”，黑表笔插入“COM”插孔，表笔极性为“-”。调整万用表量程旋钮，将数字万用表的挡位设置在“二极管”挡。将红、黑表笔任意搭在二极管的两引脚上，当万用表屏显0.5～0.7V范围内，说明二极管正向导通，表明所测二极管为硅材料二极管，此时红表笔接的是二极管的阳极，黑表笔接的是二极管的阴极，如图2-21。当万用表屏显“1”，说明所测二极管反偏。若实测二极管的正向导通电压为0.2～0.3V，则说明该二极管为锗二极管，引脚判别与硅管一样。若正反向电压为无穷大或均为零（蜂鸣器响）或比较接近，说明二极管内部已开路或短路或性能变差。
图2-21
2.2.3整流桥堆的认识

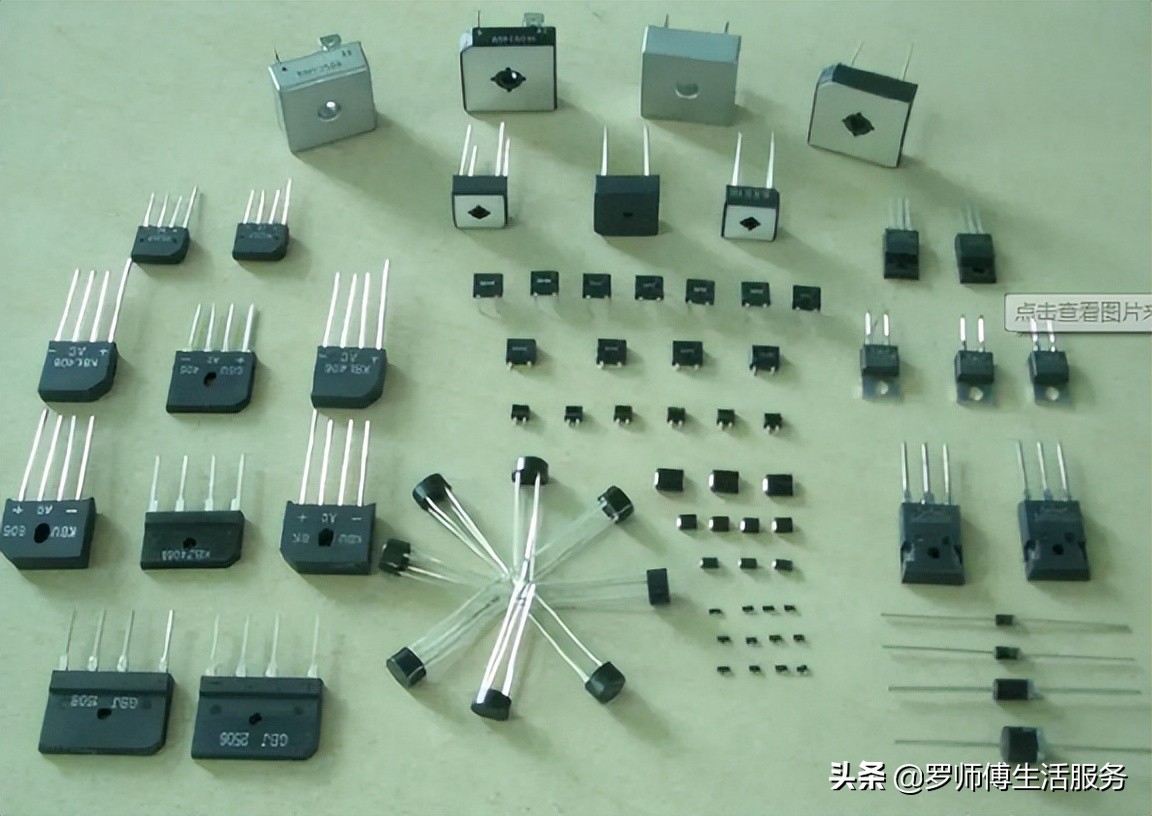

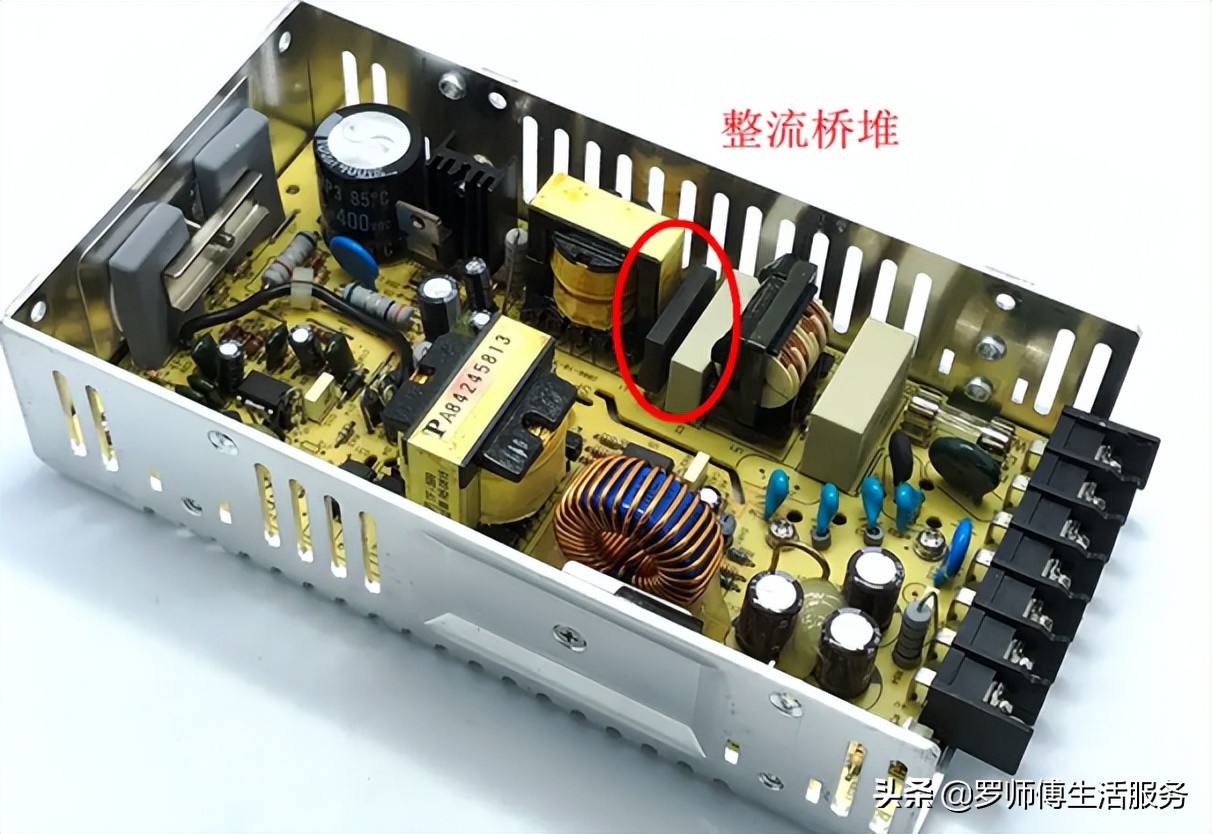

整流桥堆是由两个或四个硅二极管组成的整流器件。桥堆有半桥、全桥以及三相桥，我们常规设备使用最多的是由四只硅二极管组成的桥式整流电路，也称全桥整流电路，俗称桥堆。桥堆的文字符号为UR。整流桥堆可以用四只硅二极管组成，也可以将四只硅二极管封装成一体，外用绝缘塑料，大功率整流桥堆在绝缘层外添加锌金属壳包封，增强散热，如图2-22常见各种桥堆。图2-23为桥堆实际应用。

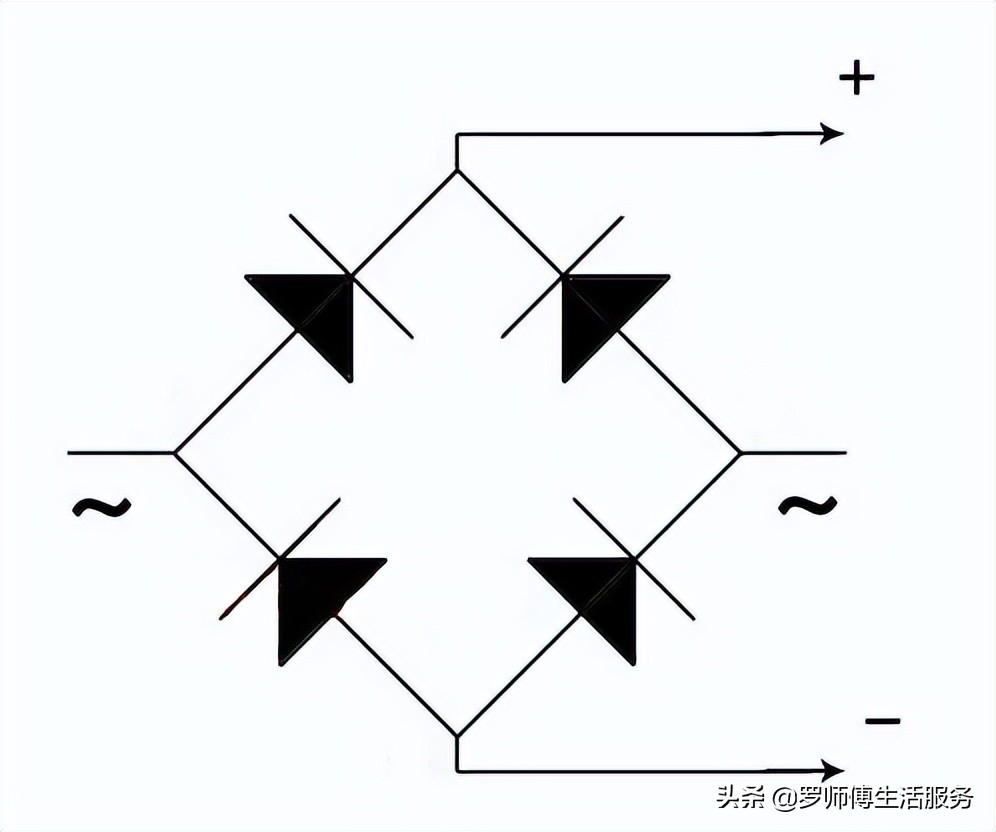

图2-24为全桥整流的符号，全桥整流由四只二极管组成，有四个引出脚。两只二极管负极的连接点是全桥直流输出端的“正极”，两只二极管正极的连接点是全桥直流输出端的“负极”。
图2-22
图2-23
图2-24
2.2.4桥堆的测量
桥堆的测试可以用数字万用表二极管测试挡，测试方式与二极管测试相似，可以参考二极管测试方法。
