变电站设备与接线概述
变电站电气设备通常分为一次设备和二次设备，其控制接线又可分为一次接线和二次接线。一次设备包括发电机、变压器、断路器、隔离开关、母线、输配电线路、电抗器、避雷针、高压熔断器、电流互感器、电压互感器等。
一次接线又称一次回路、主接线，是指将一次设备按照运行规律相互连接而成的电路；实现电能的生产、输送、分配之功能。

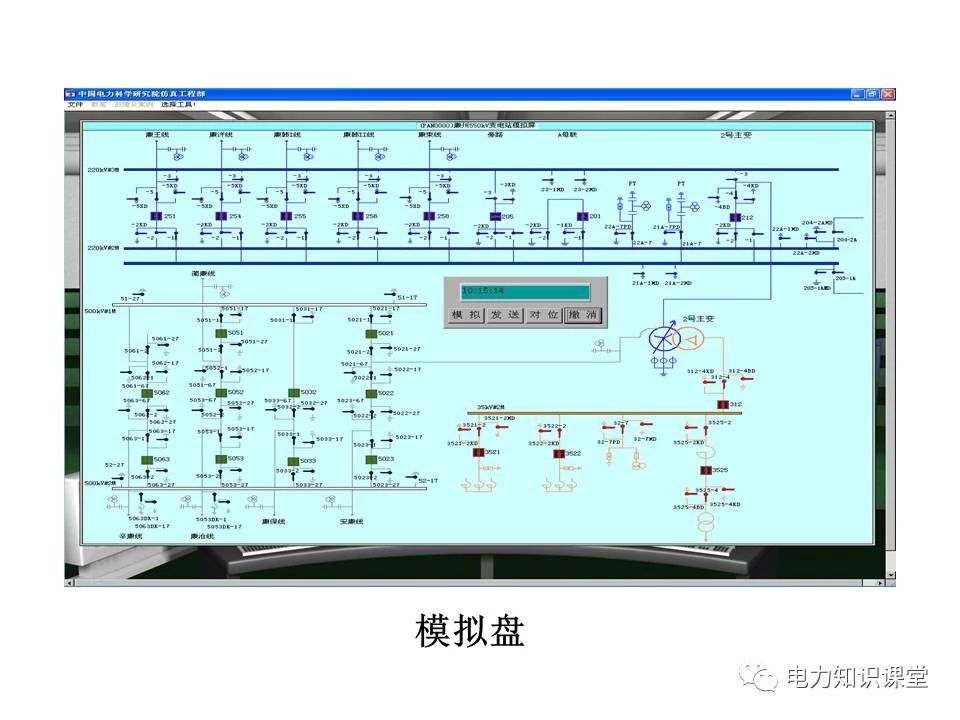

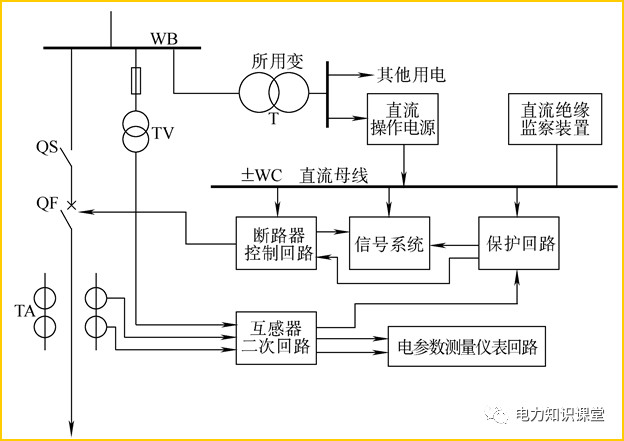

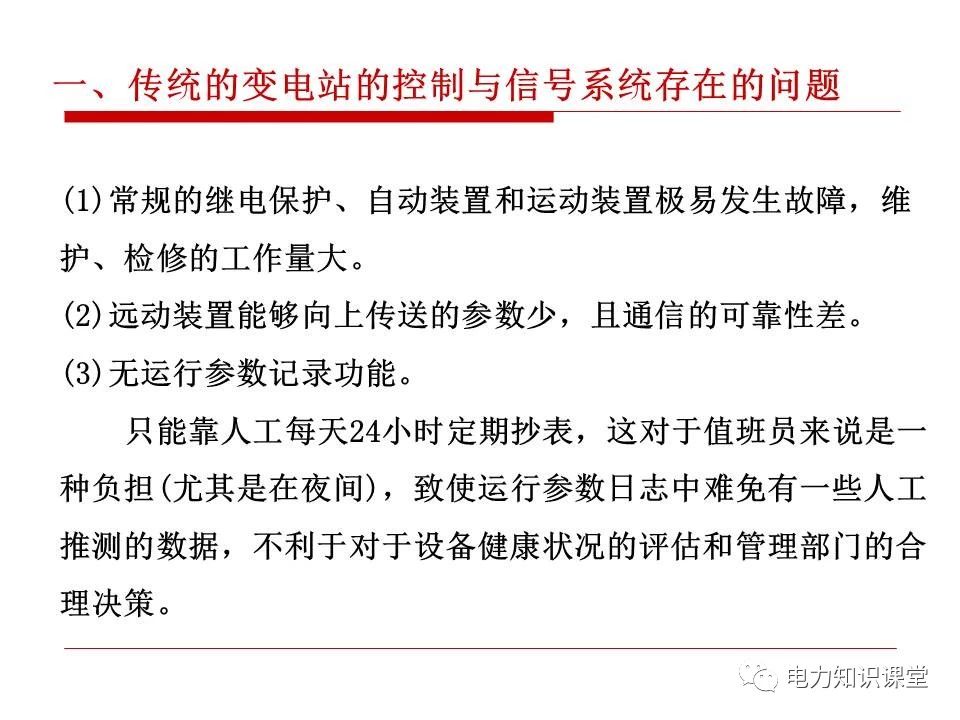

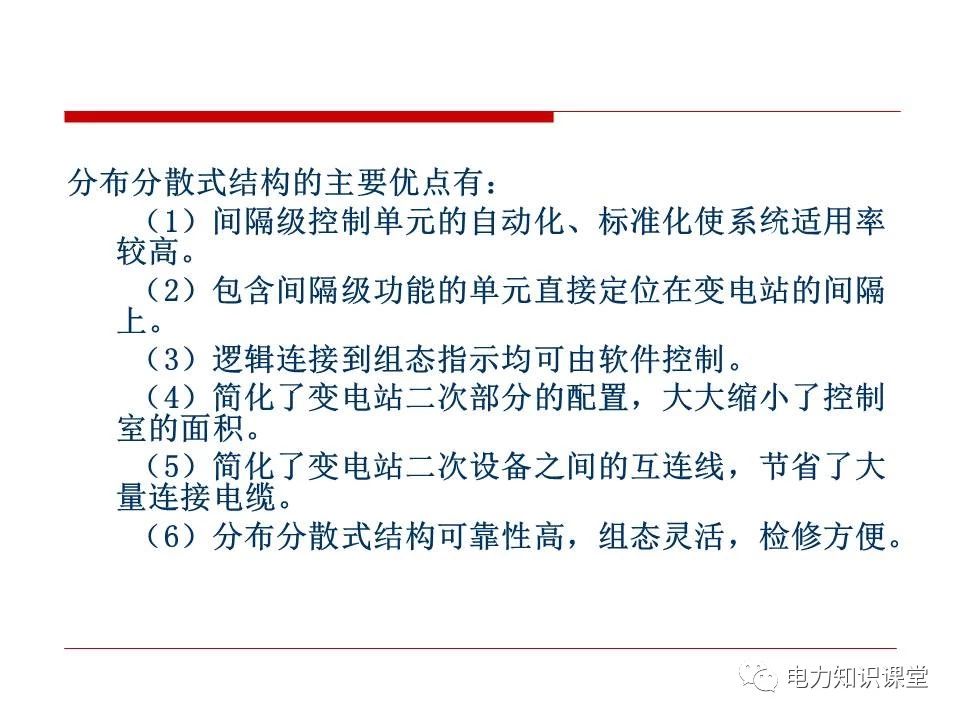

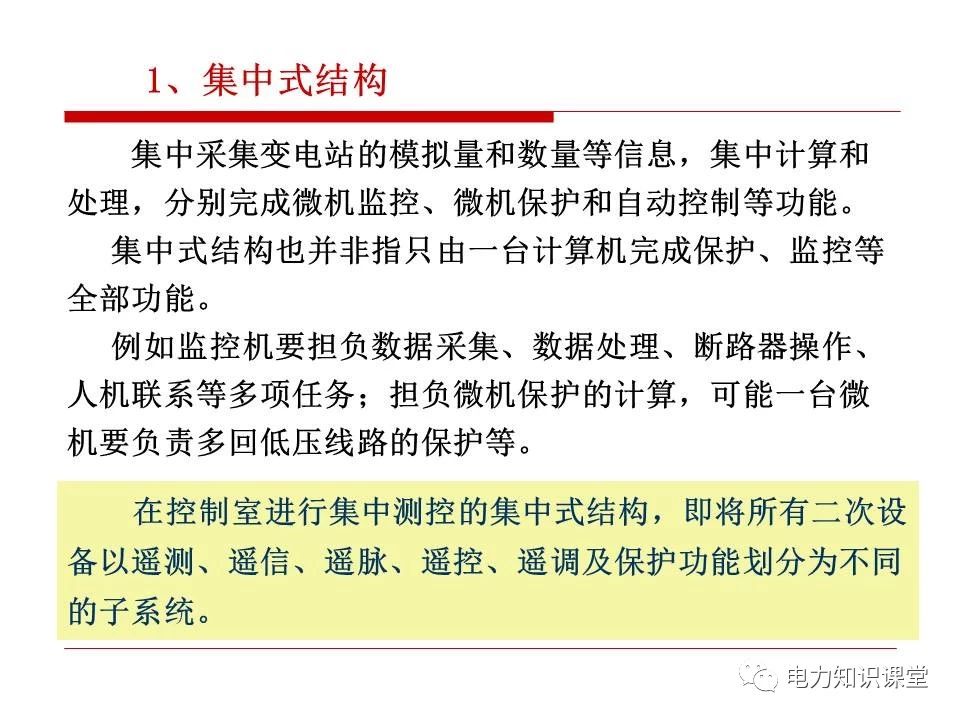

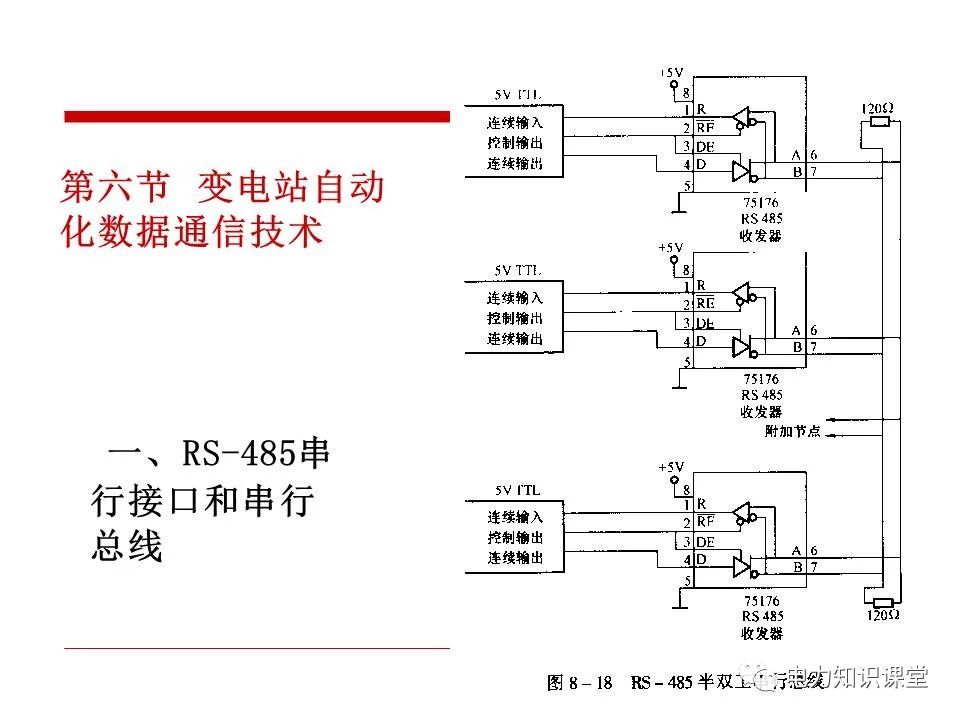

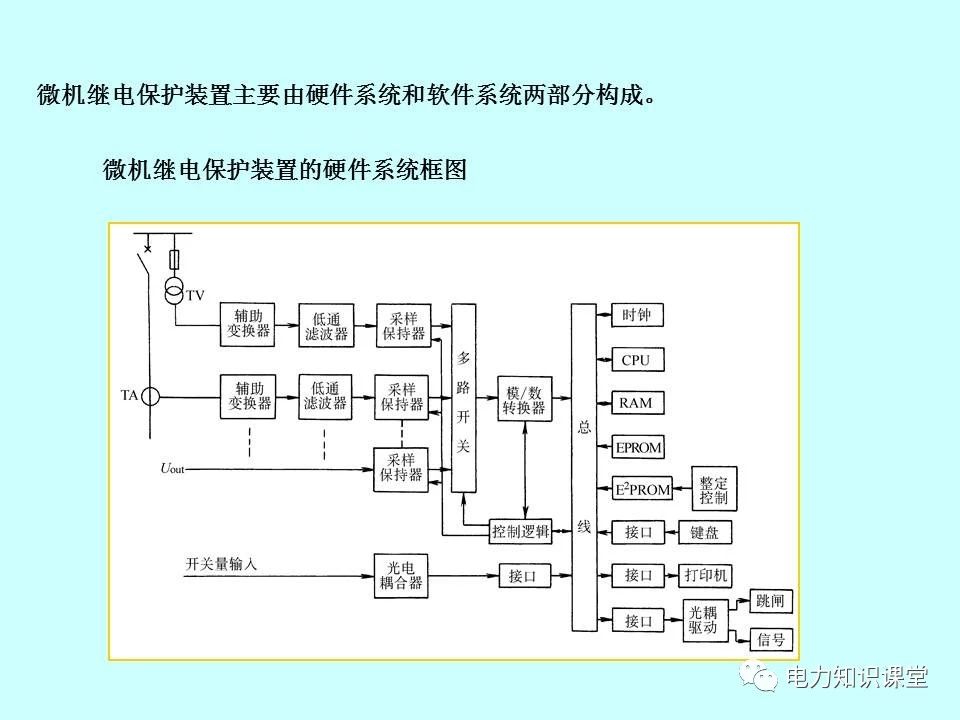

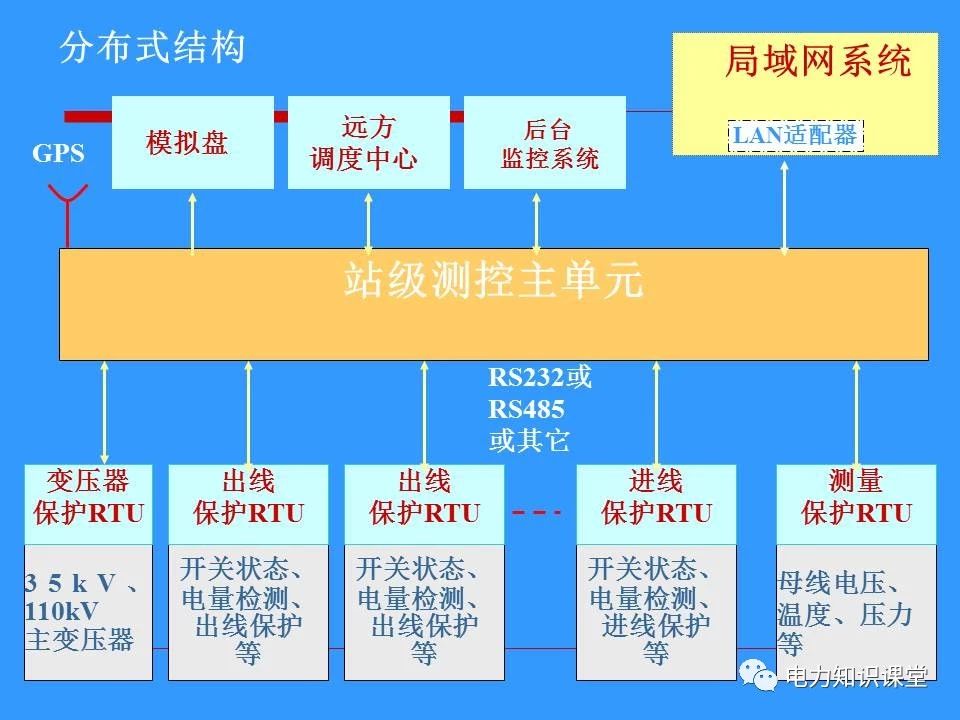

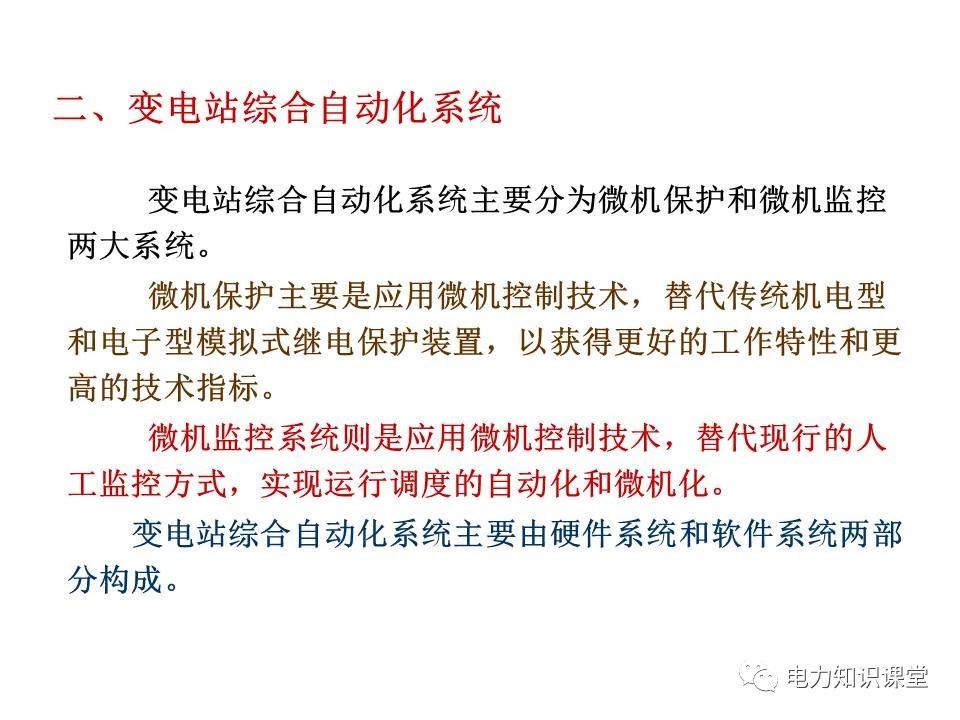

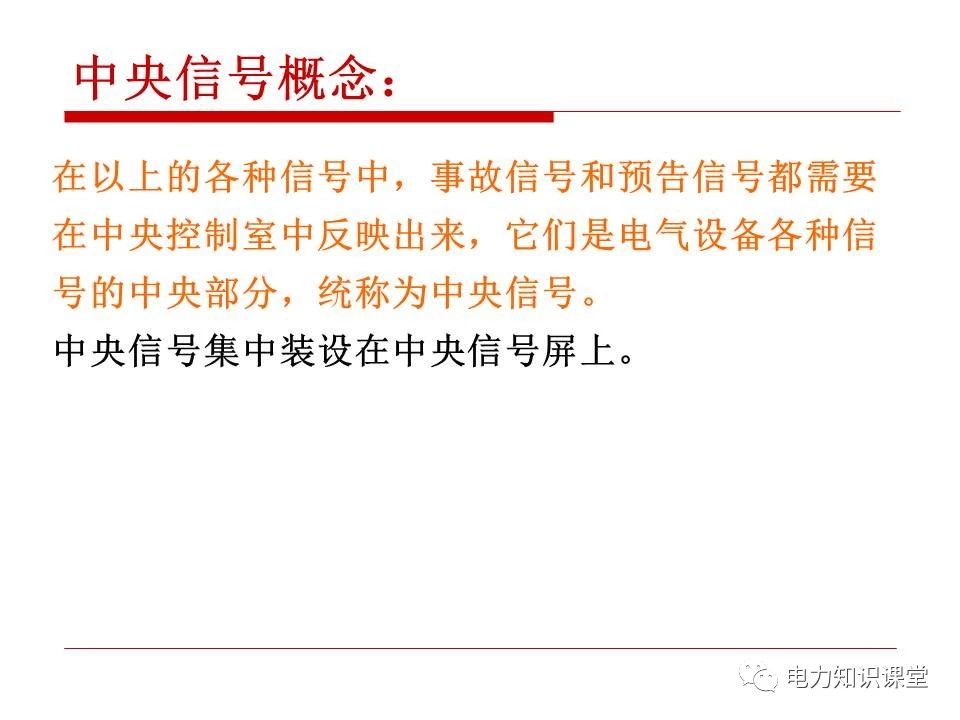

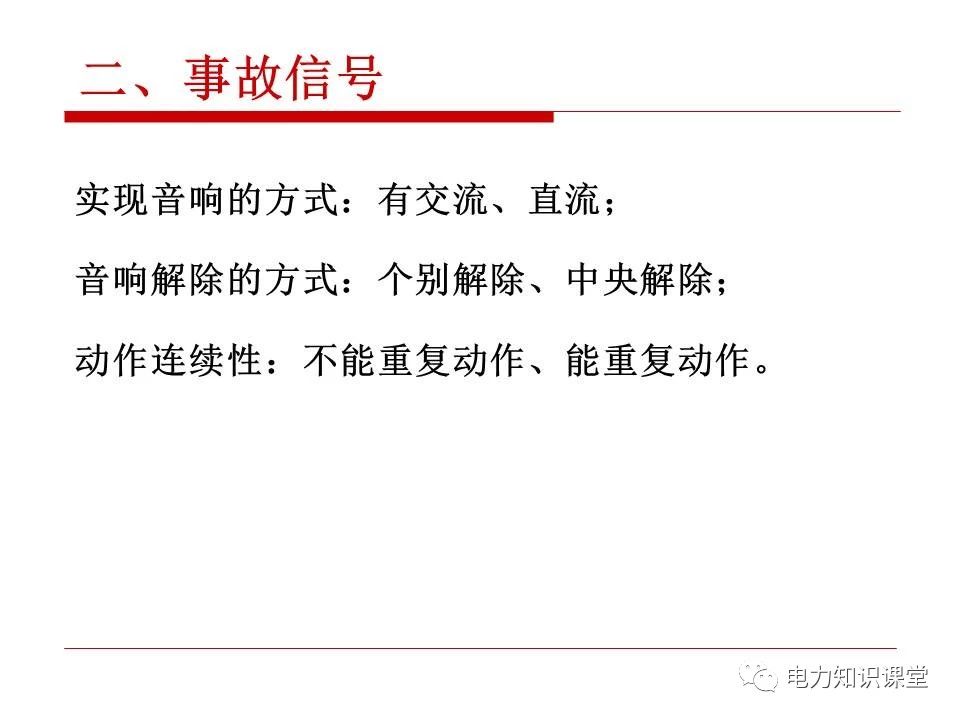

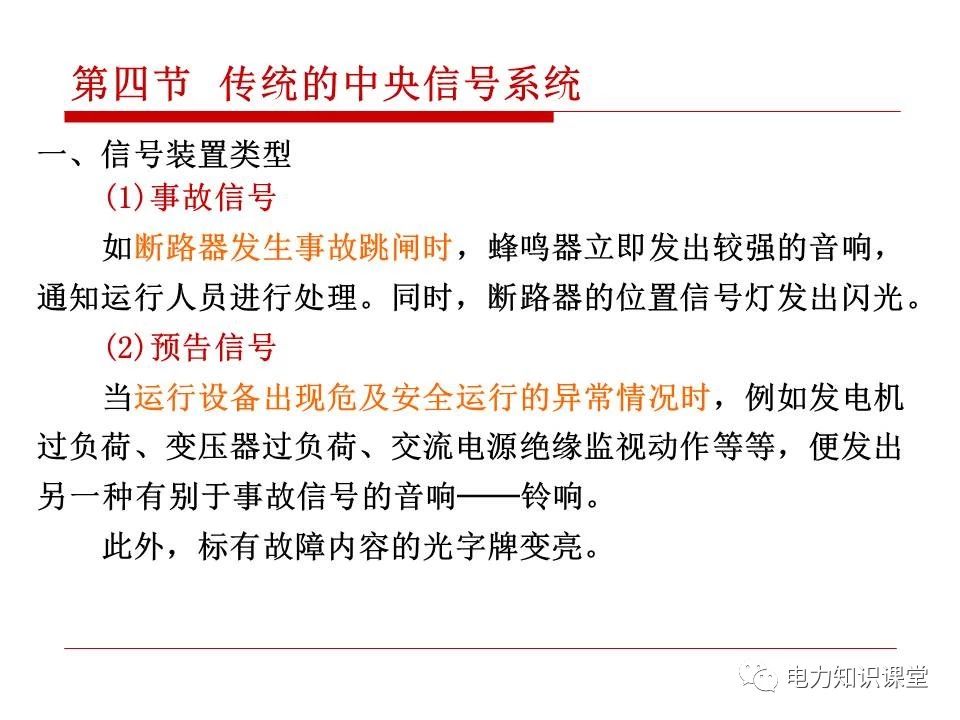

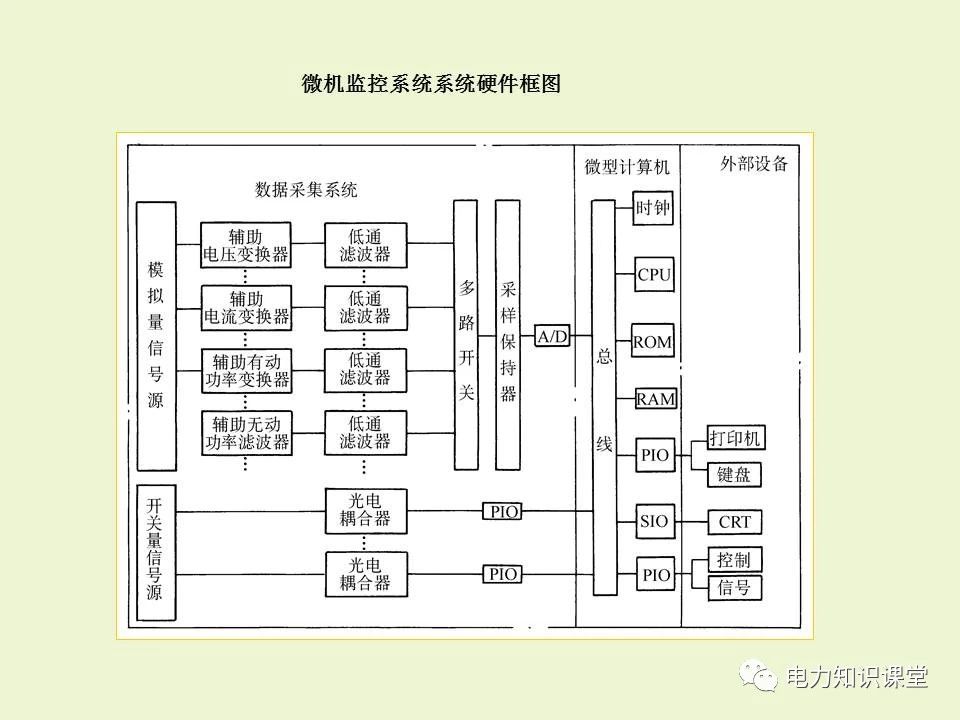

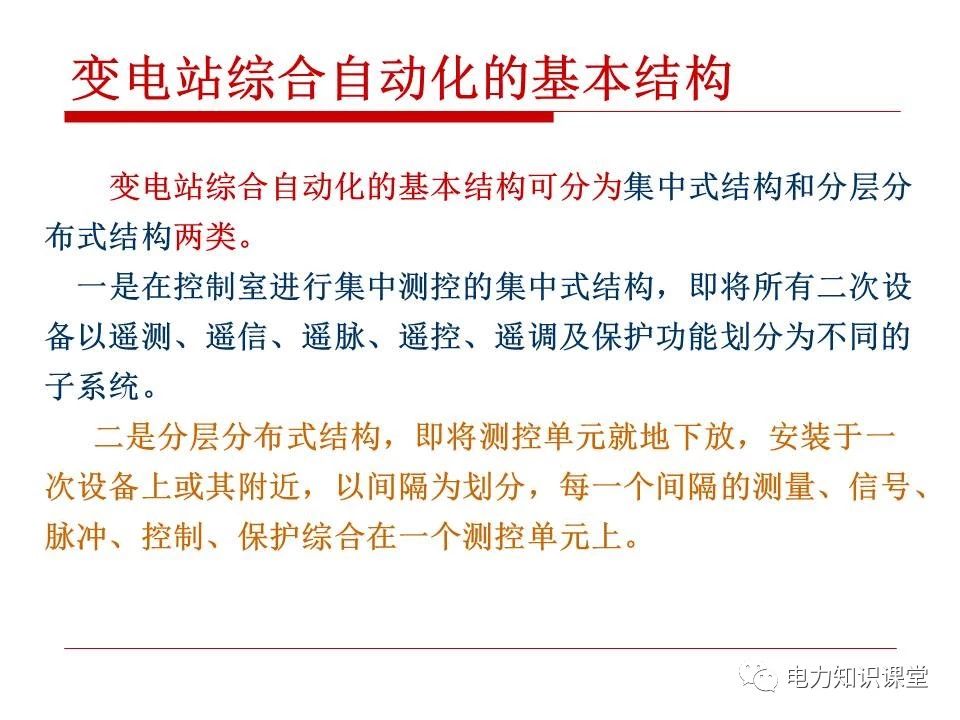

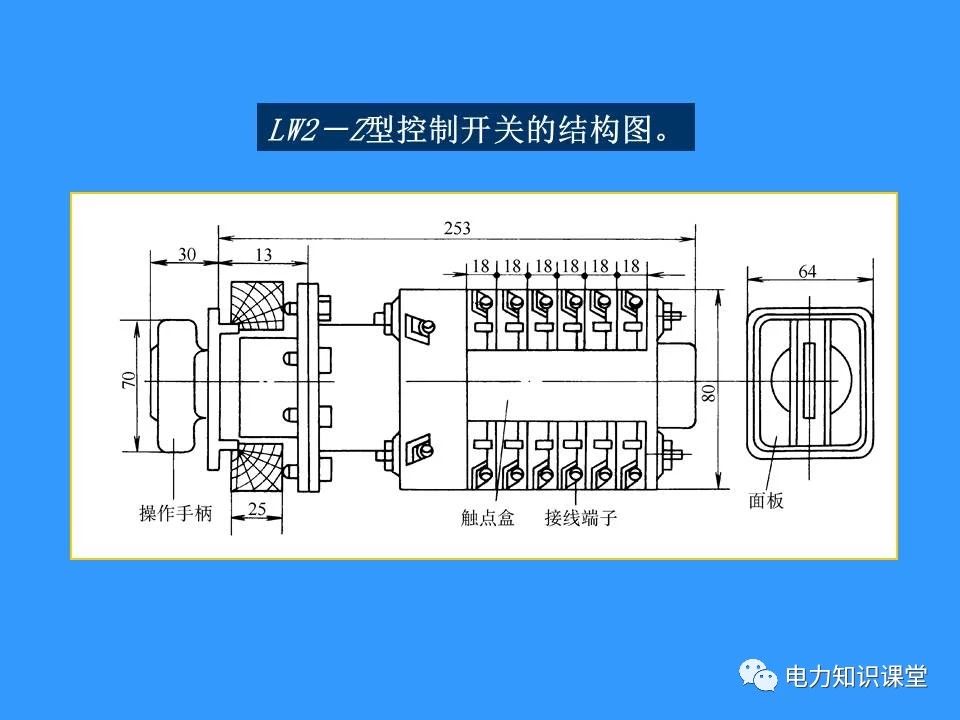

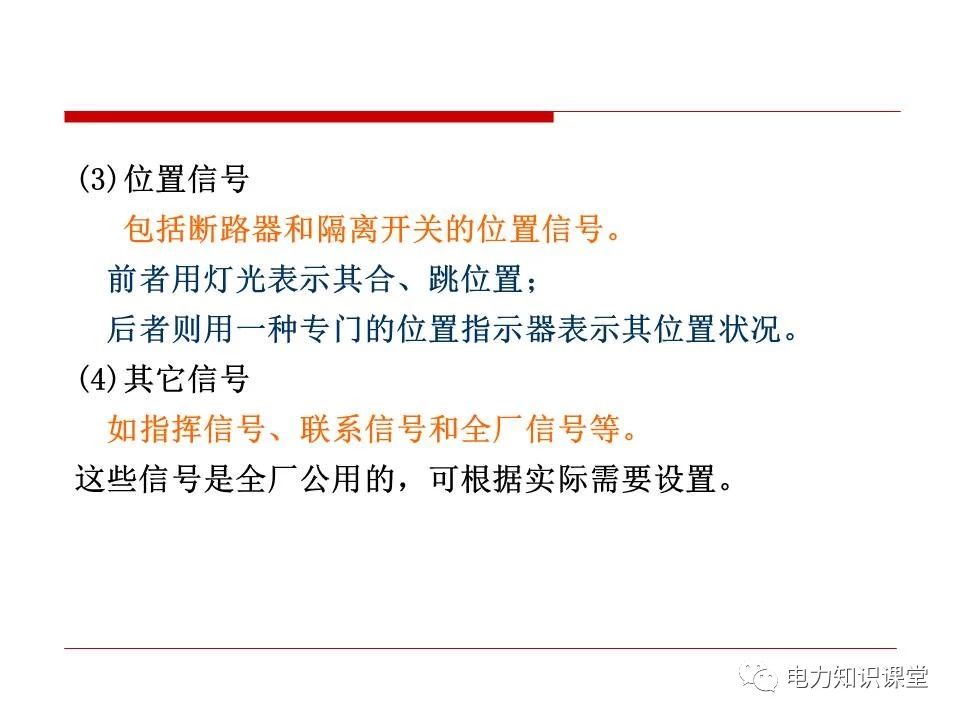

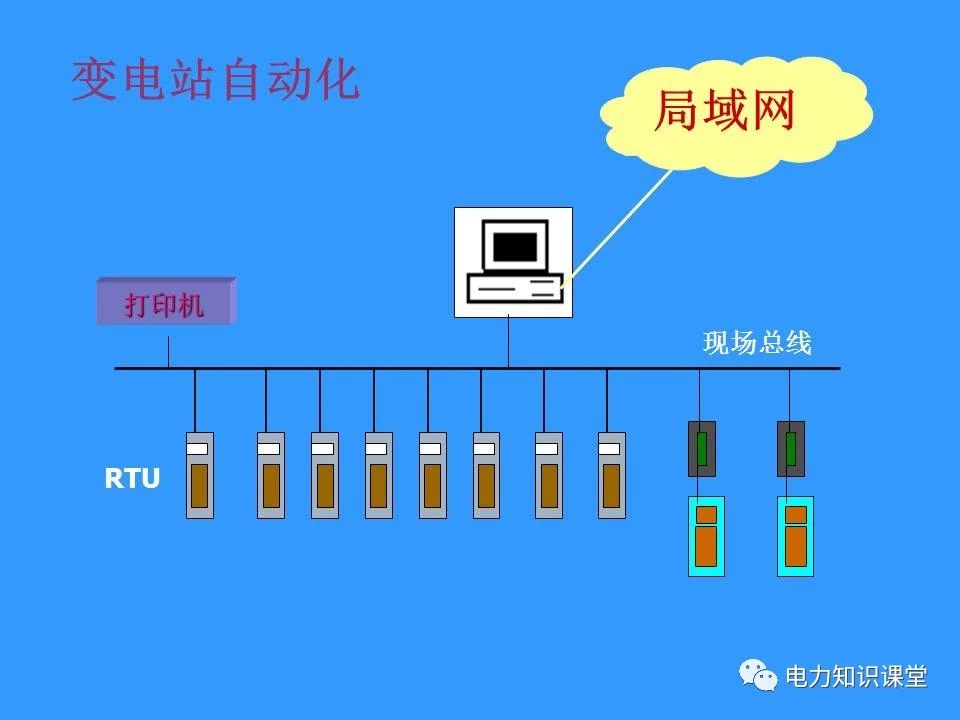

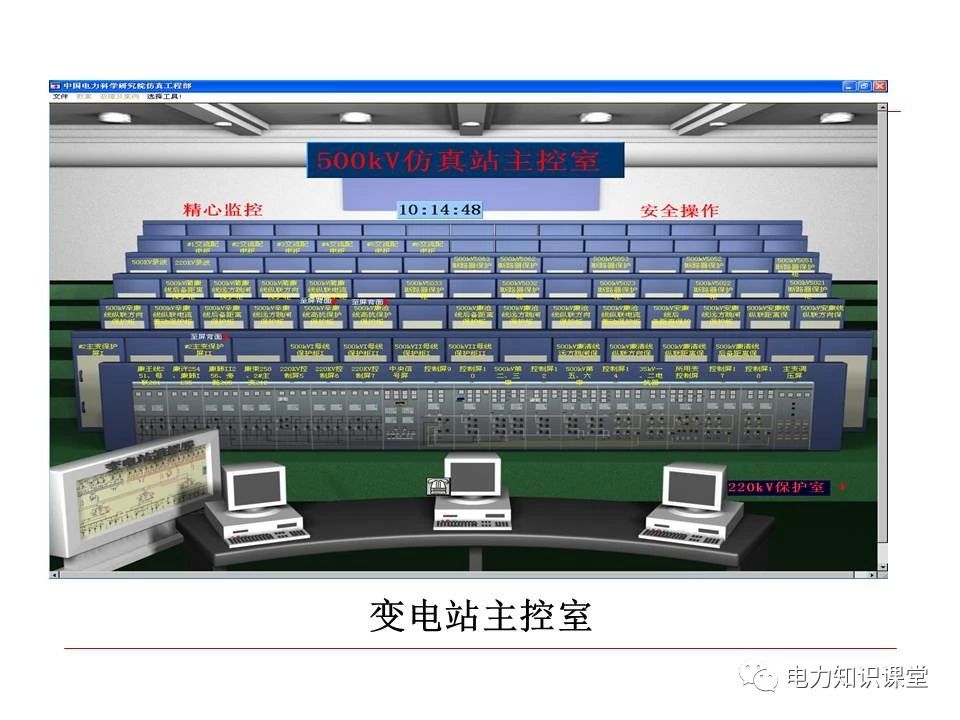

二次设备是指对一次设备进行监测、控制、指示和保护的低压设备，又称辅助设备，包括测量仪表、控制和信号装置、继电保护装置、远动装置、操作电源、控制电缆、熔断器等。
二次接线又称二次回路，是将二次设备相互连接构成的电路。

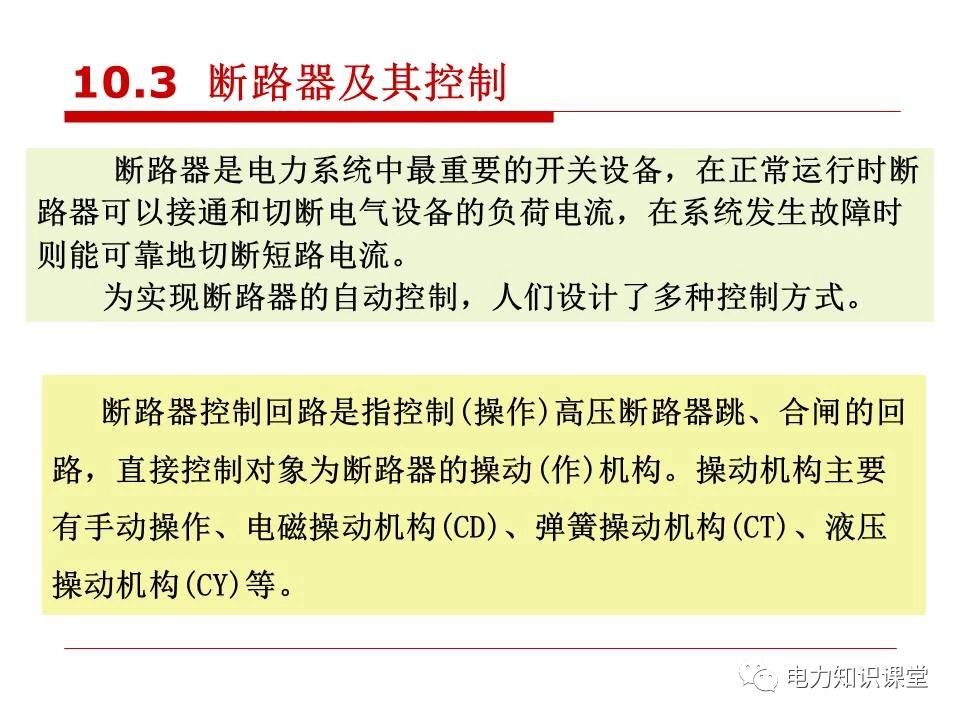

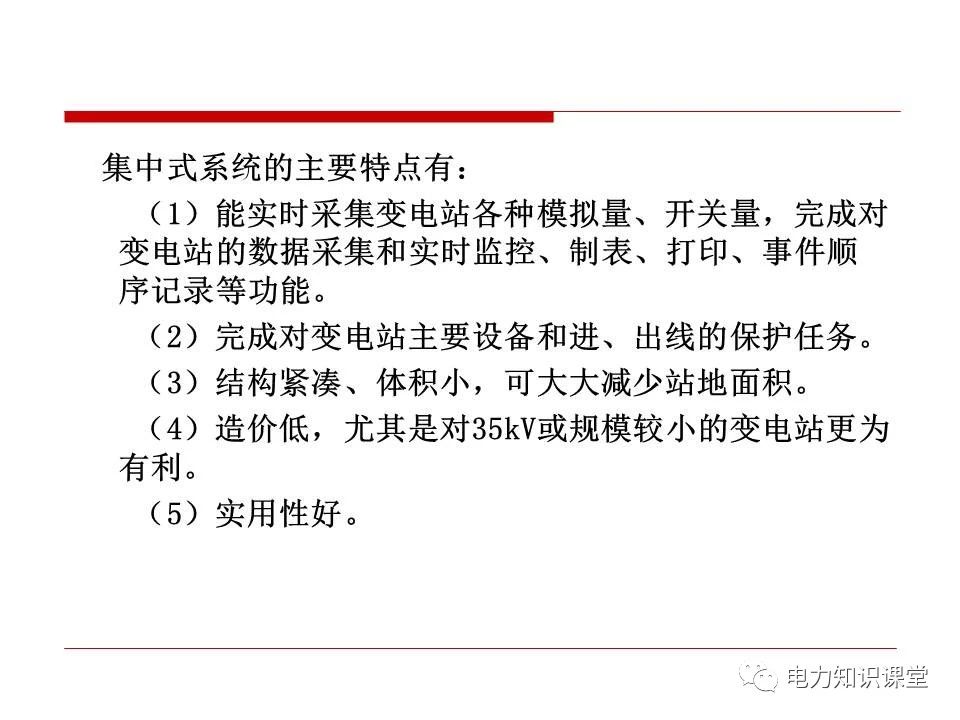

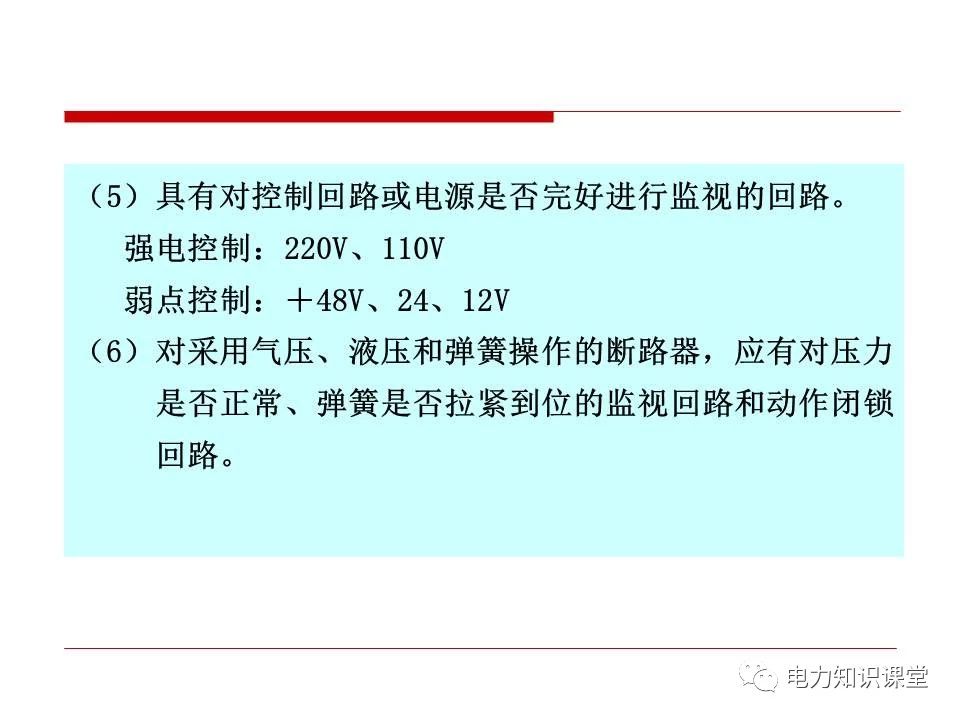

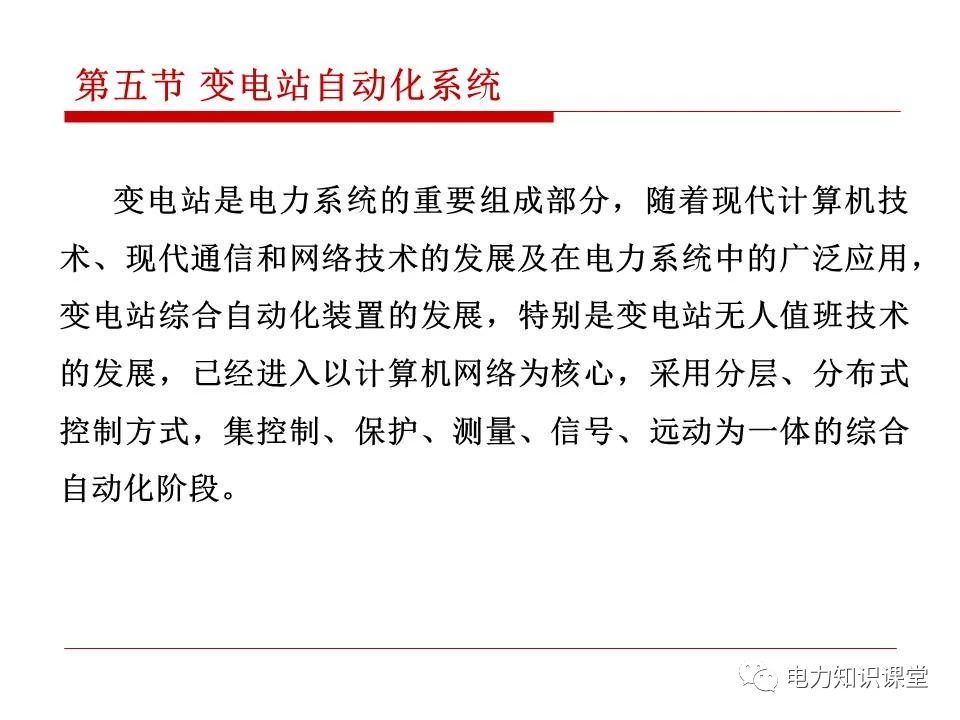

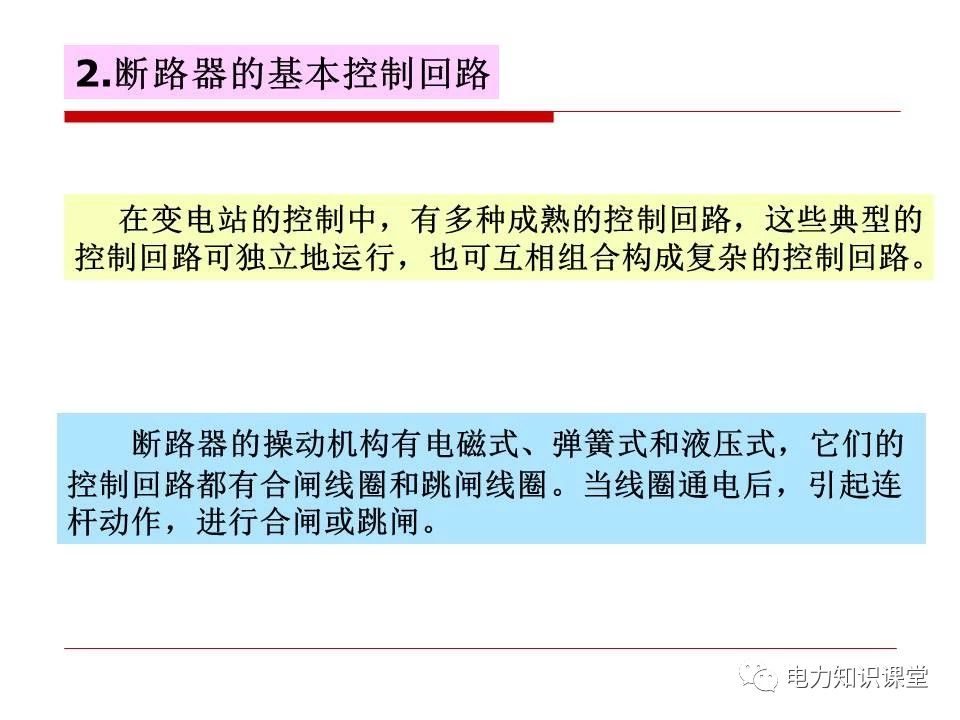

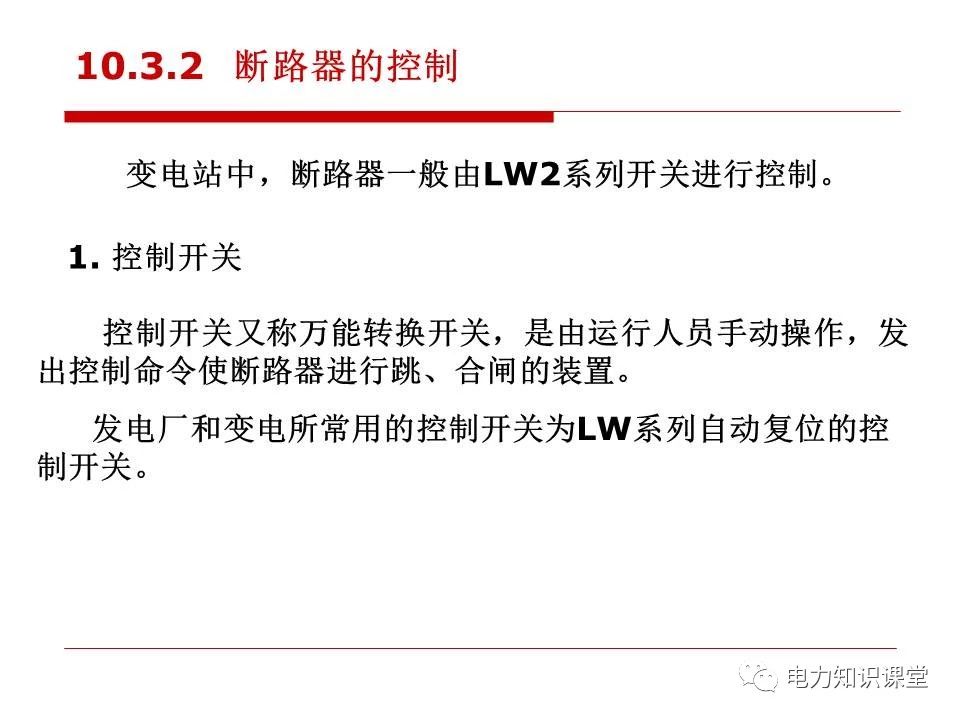

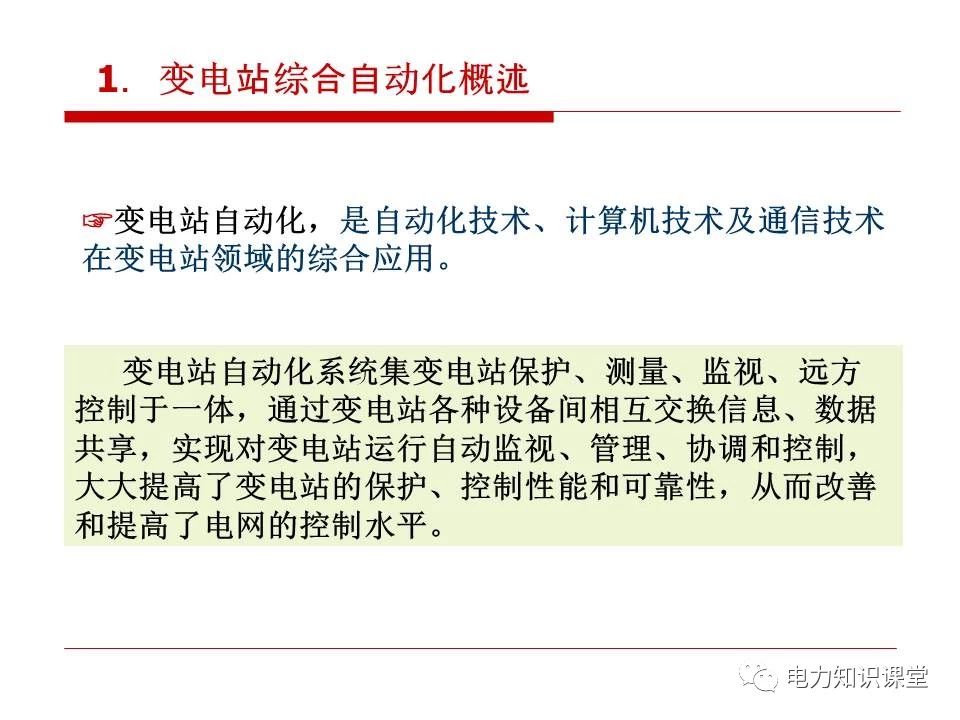

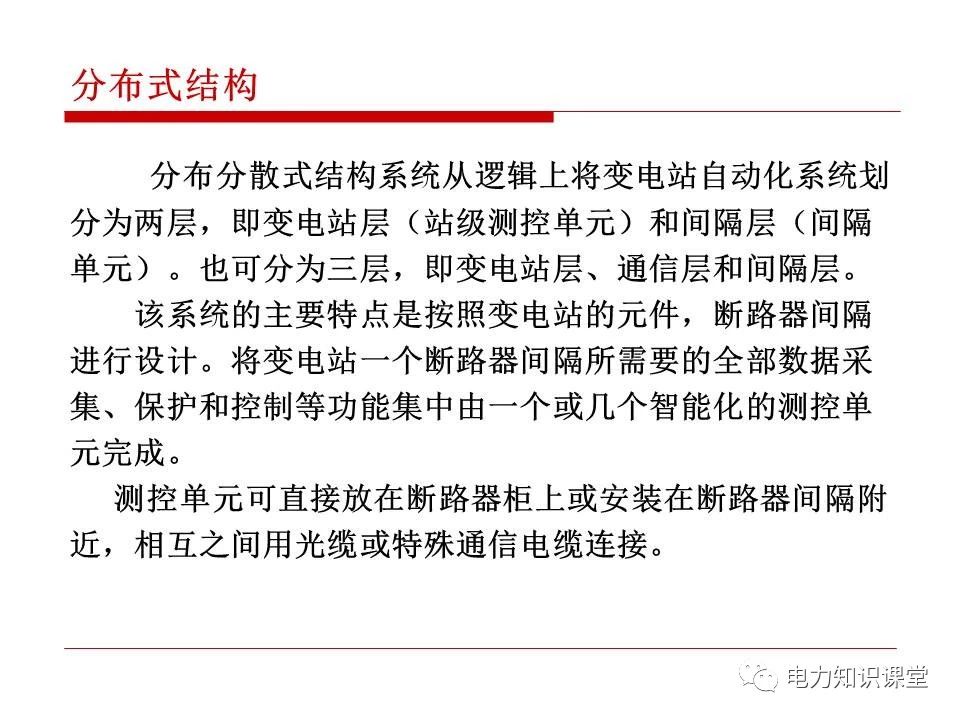

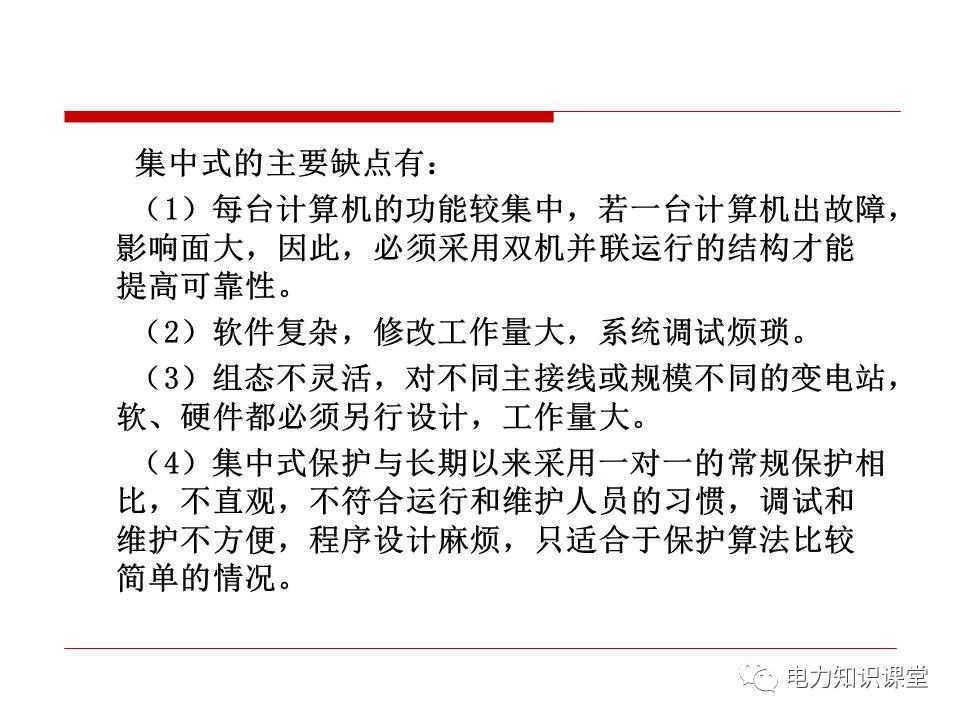

二次接线是变电站电气接线的重要组成部分，基本任务是：反映一次设备的工作状态，控制一次设备，在一次设备发生故障时，能使故障部分迅速退出工作，以保持电力系统处在最好的运行状态。
二次接线图的绘制

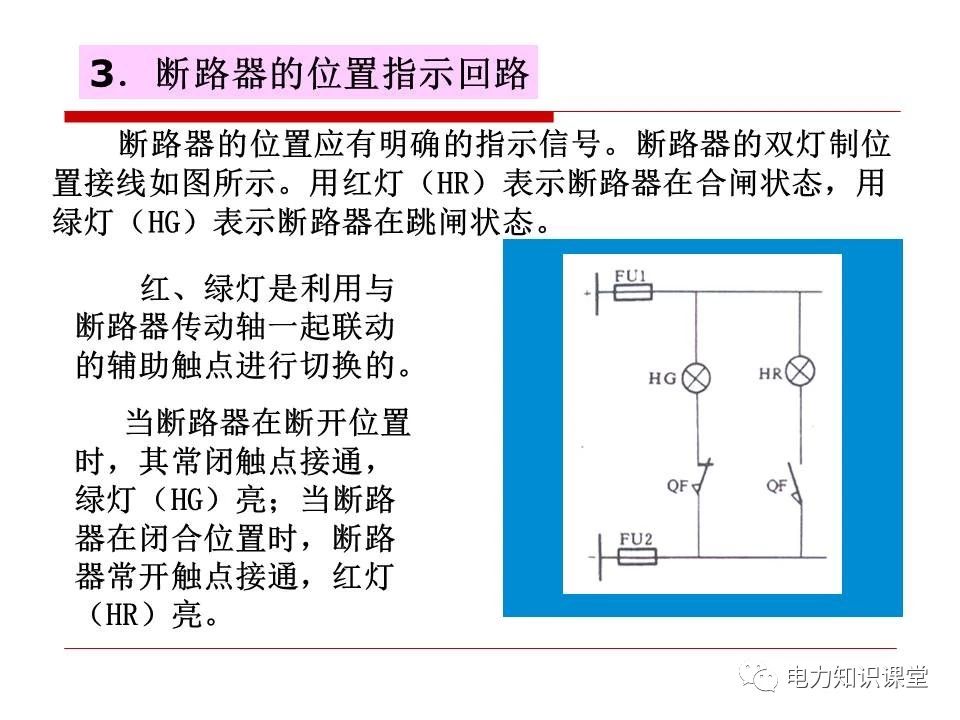

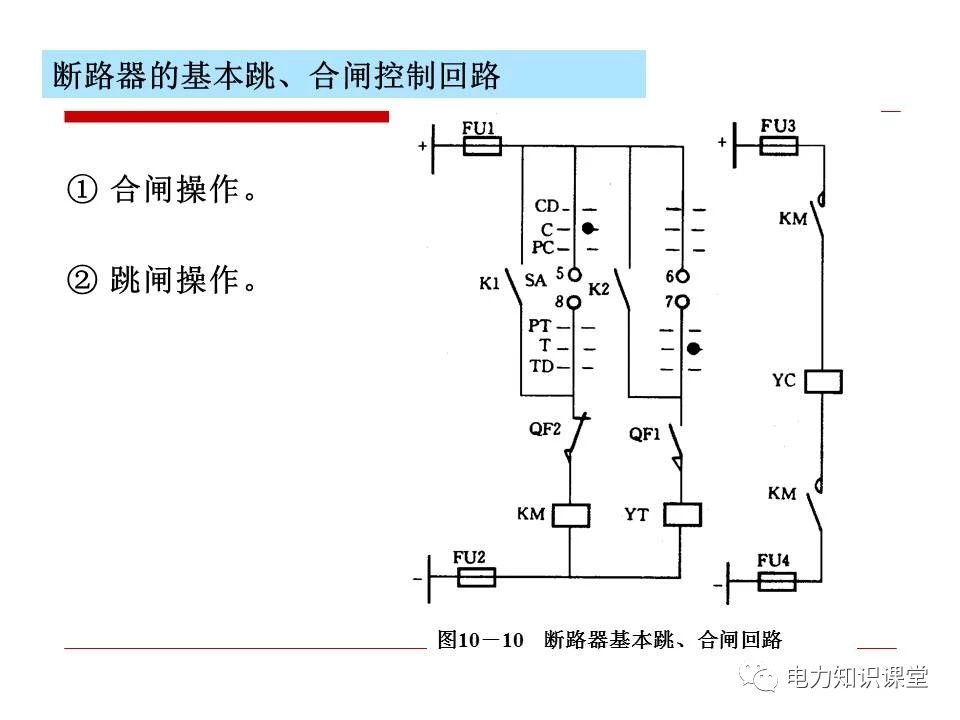

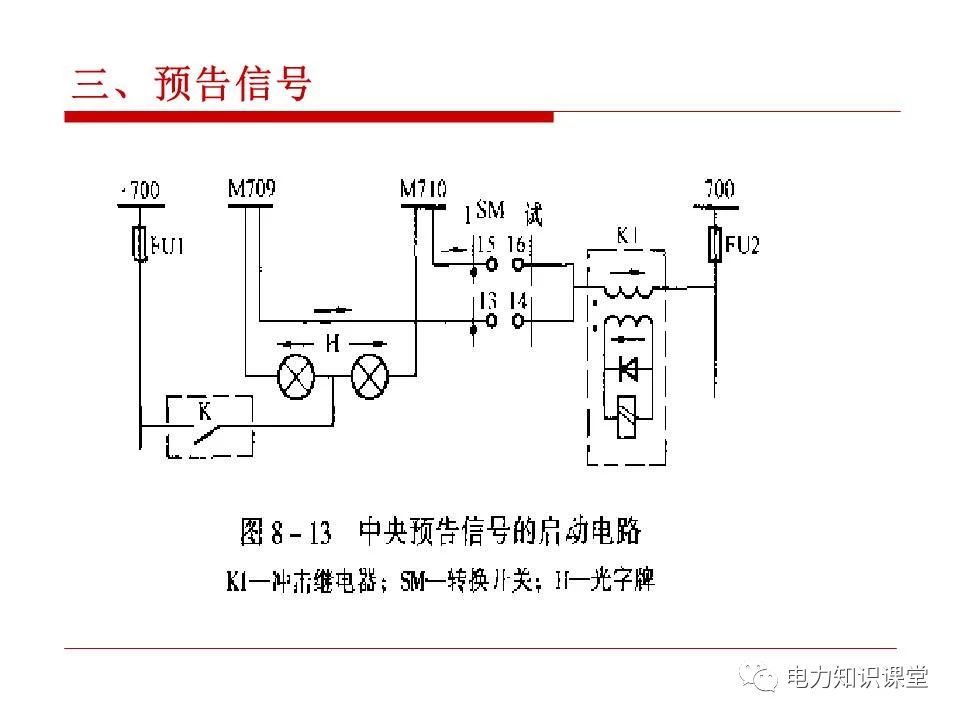

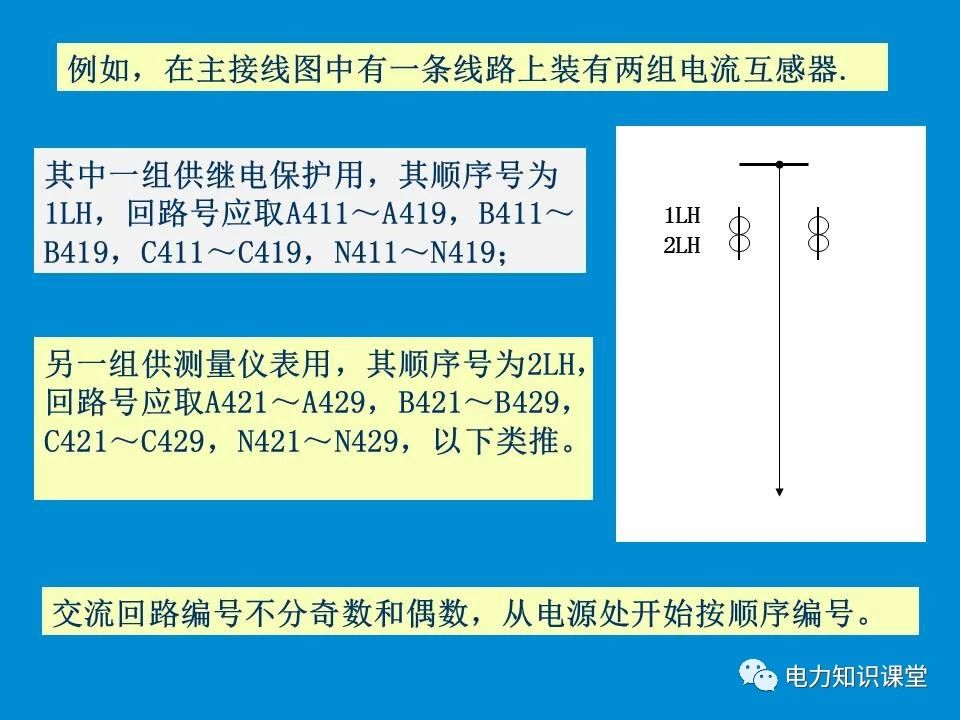

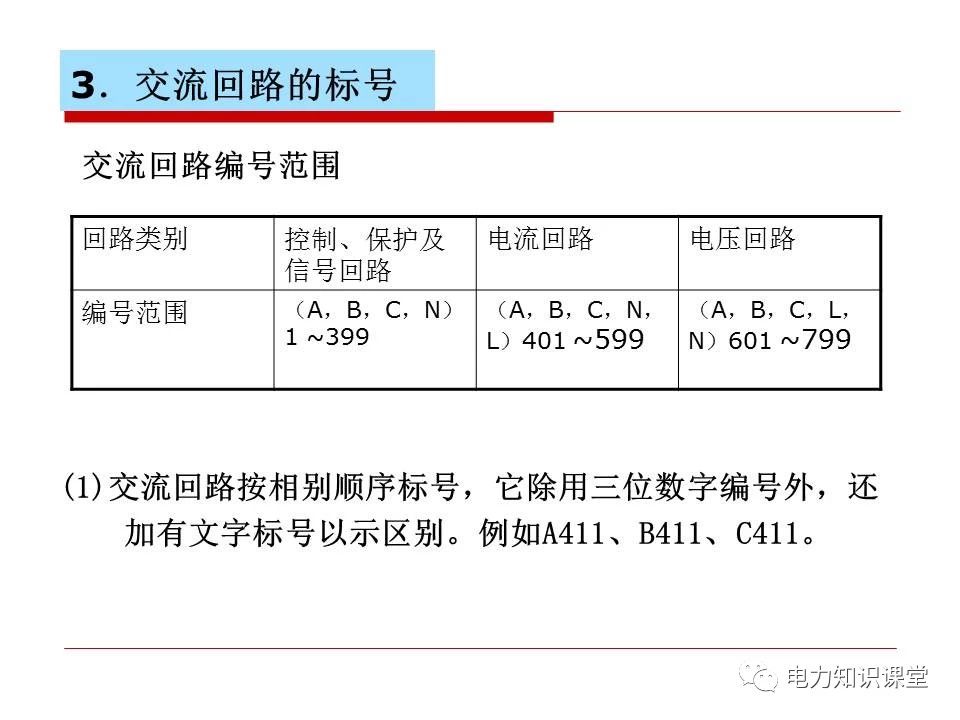

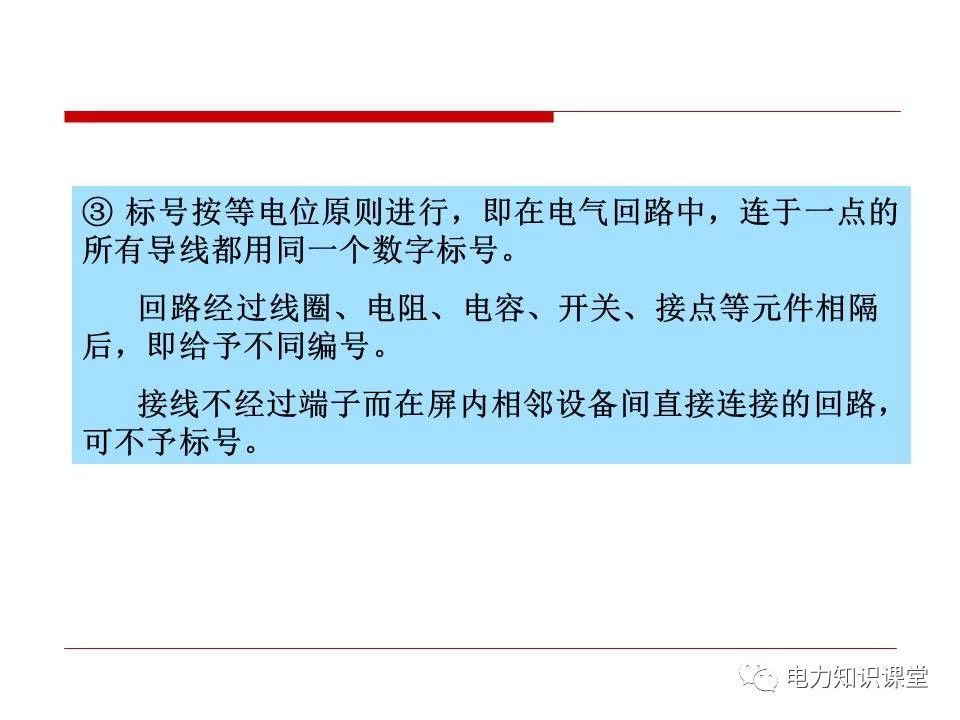

二次接线图是以国家规定的标准图形符号和文字符号，表示二次设备的相互连接关系。

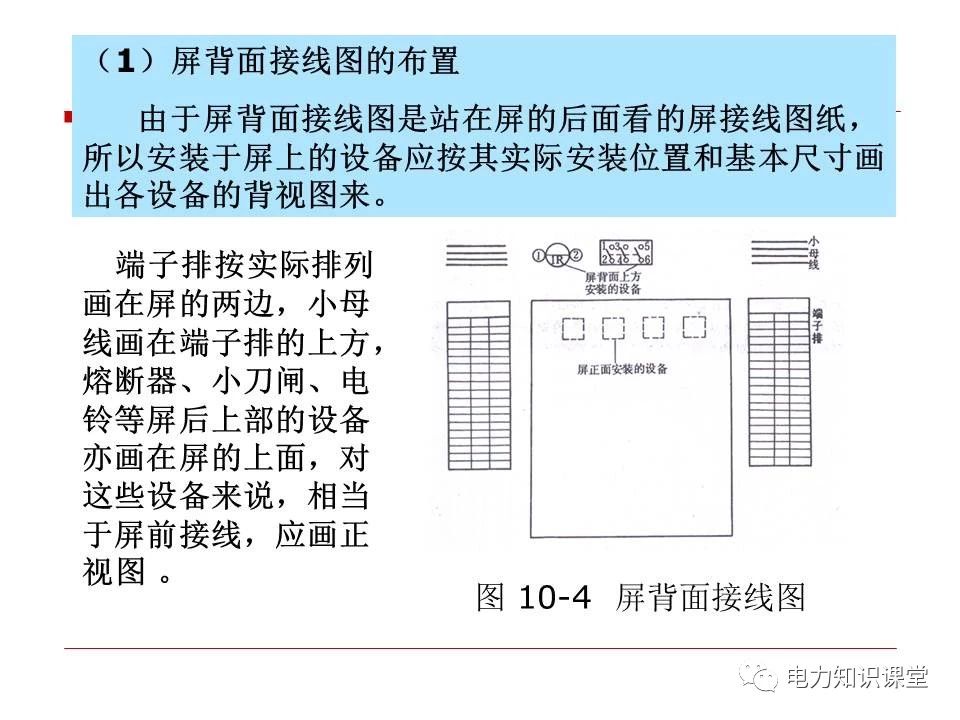

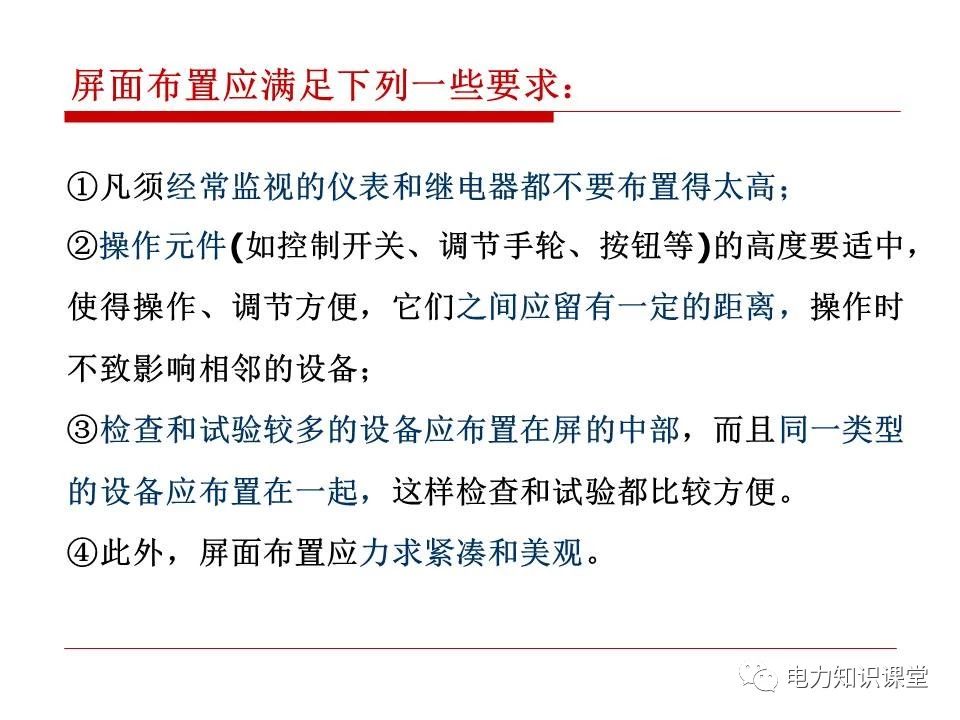

它是变电站二次设备安装接线、试验查线以及运行维护的重要工具。

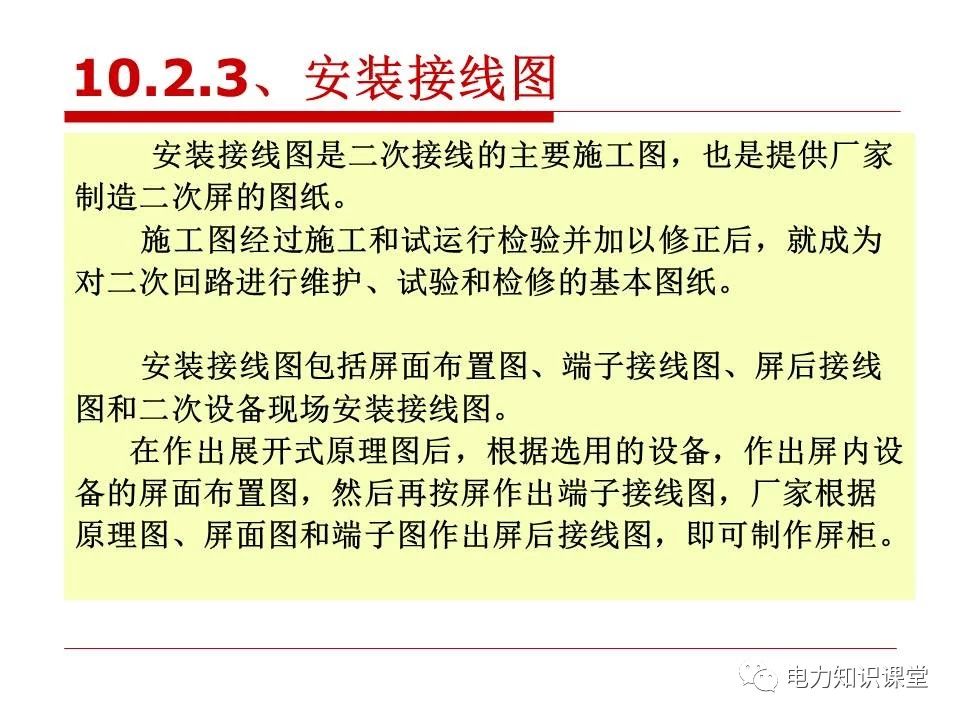

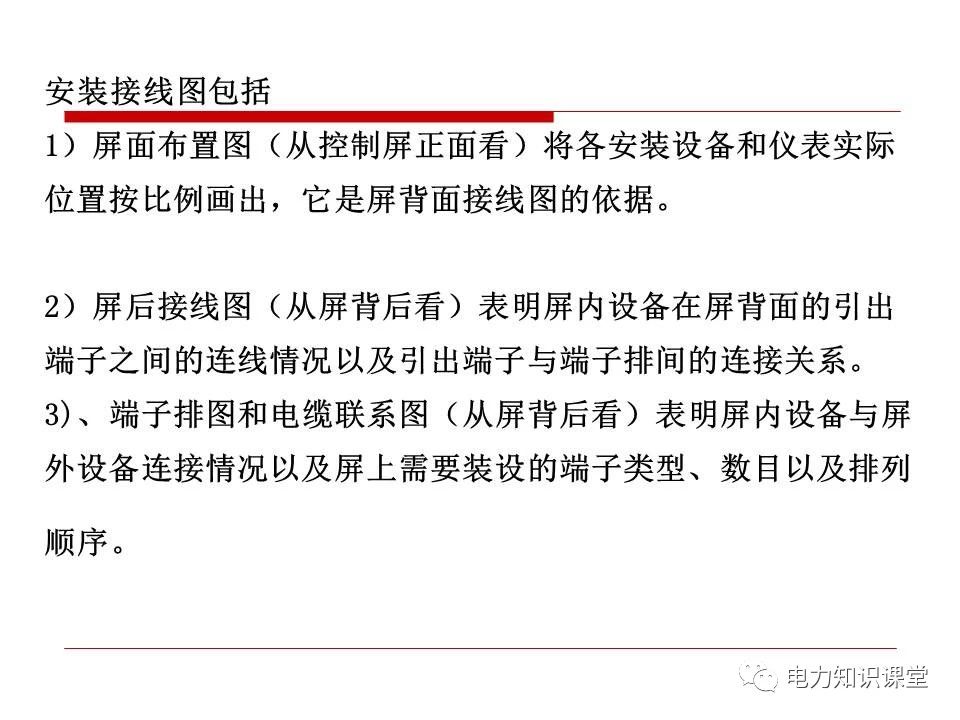

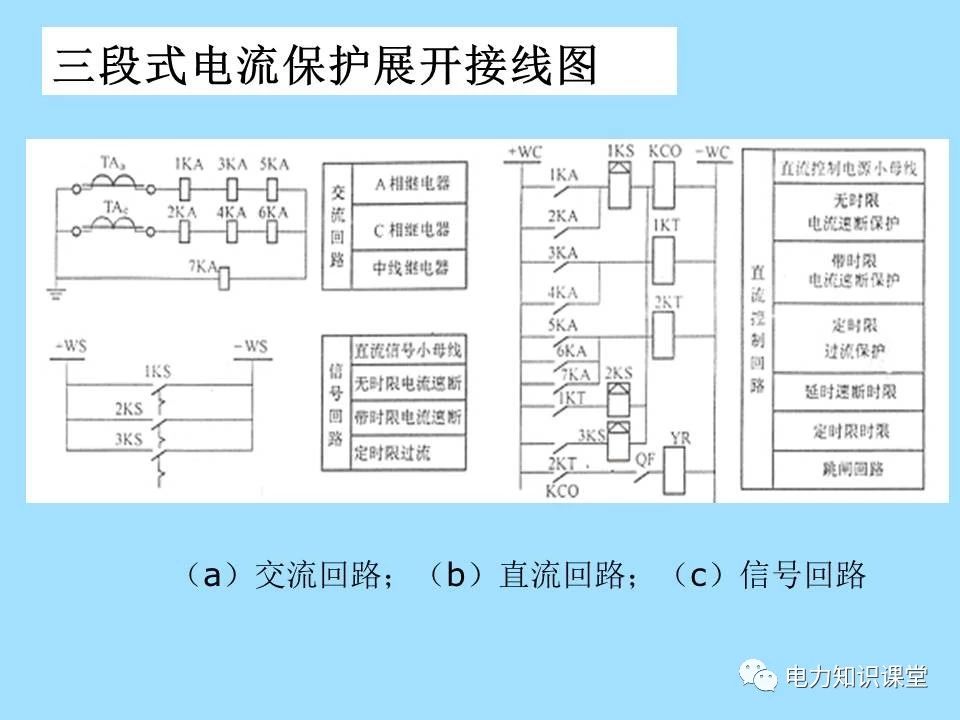

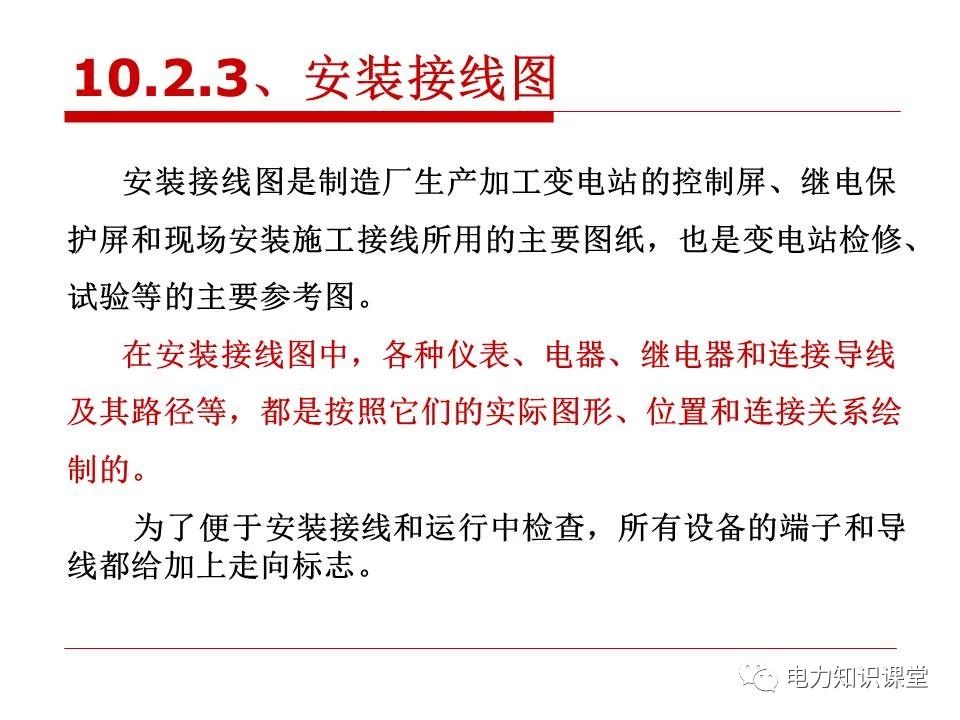

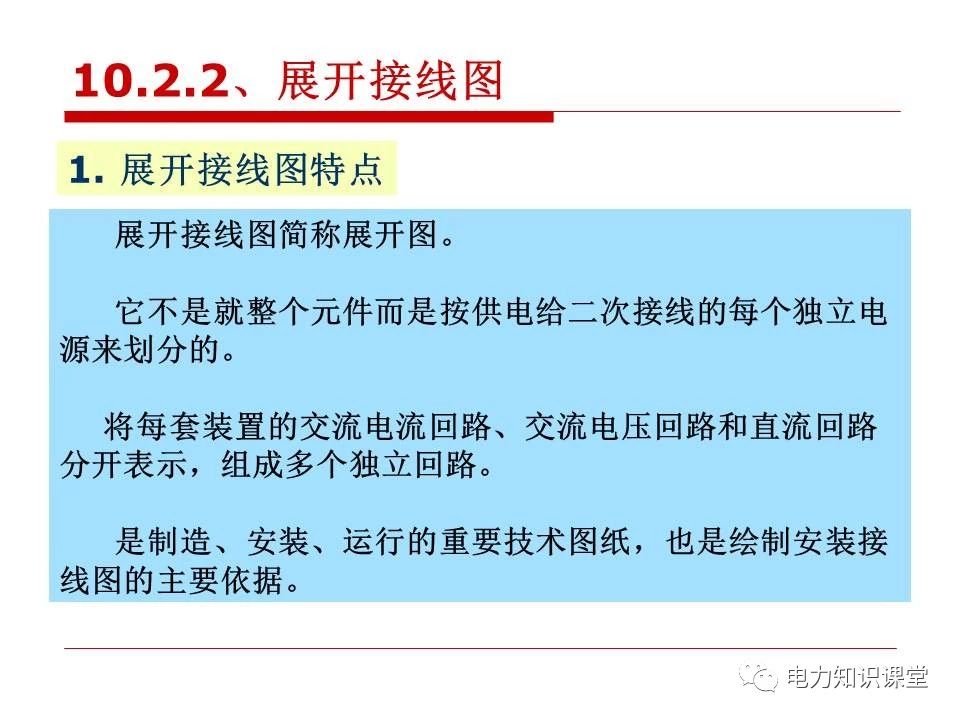

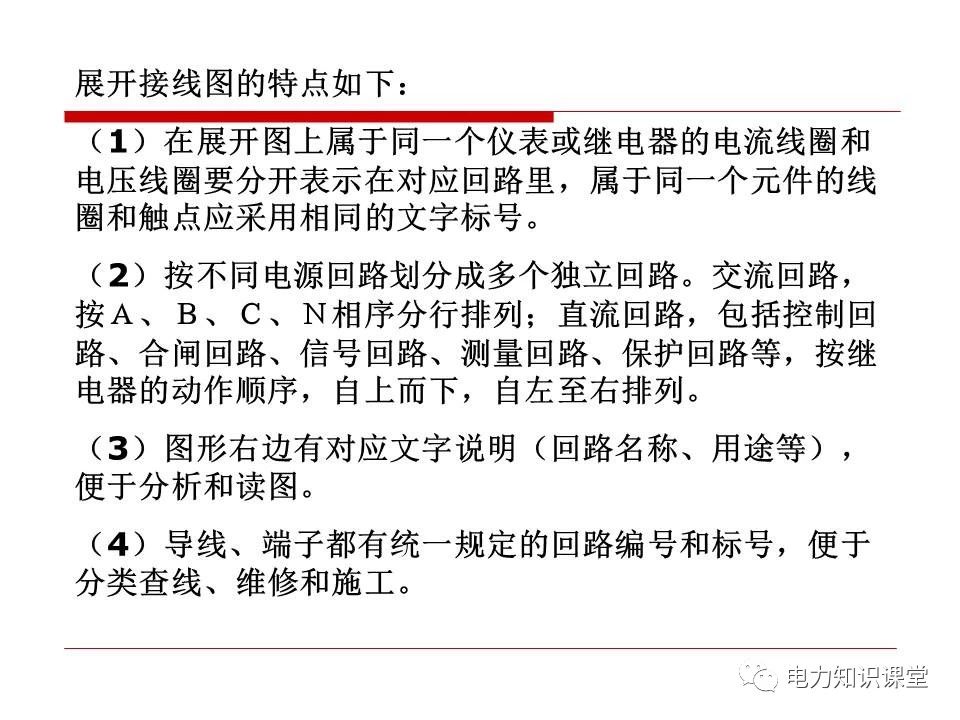

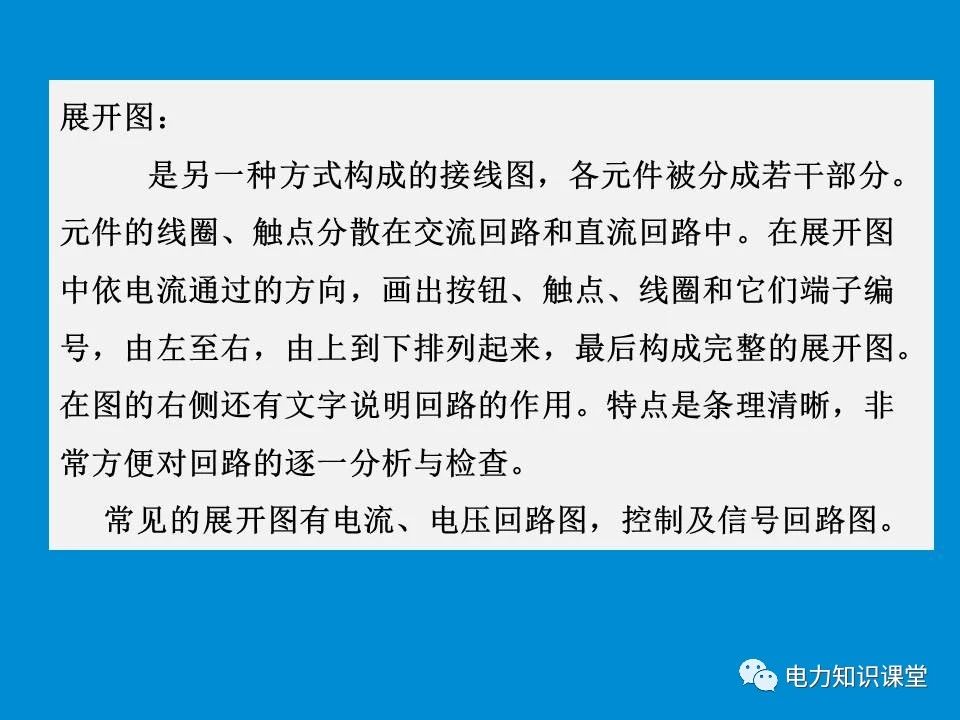

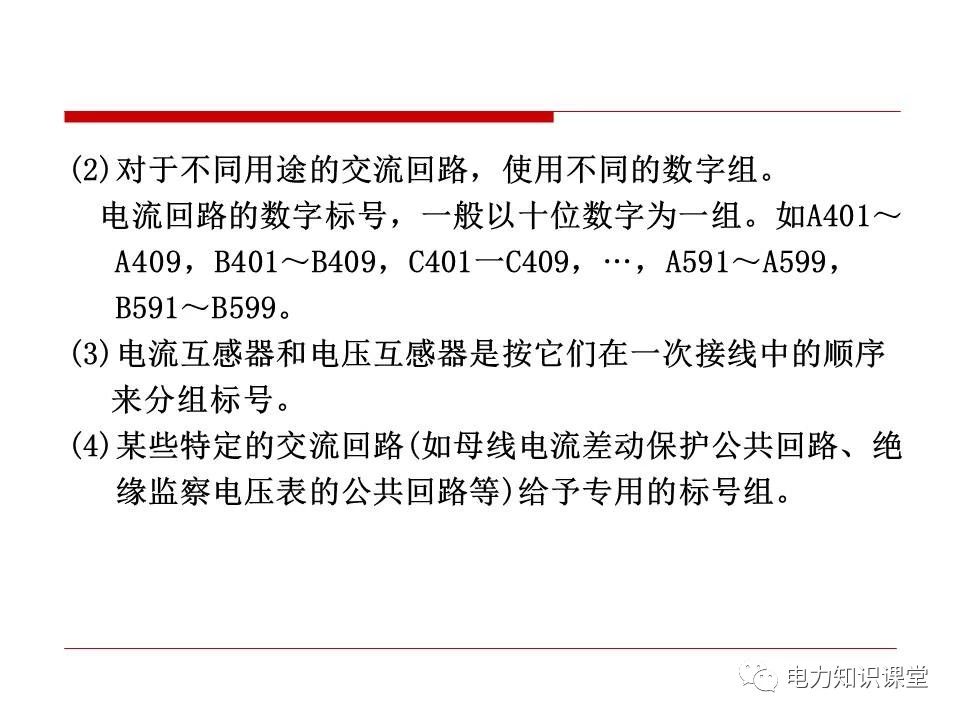

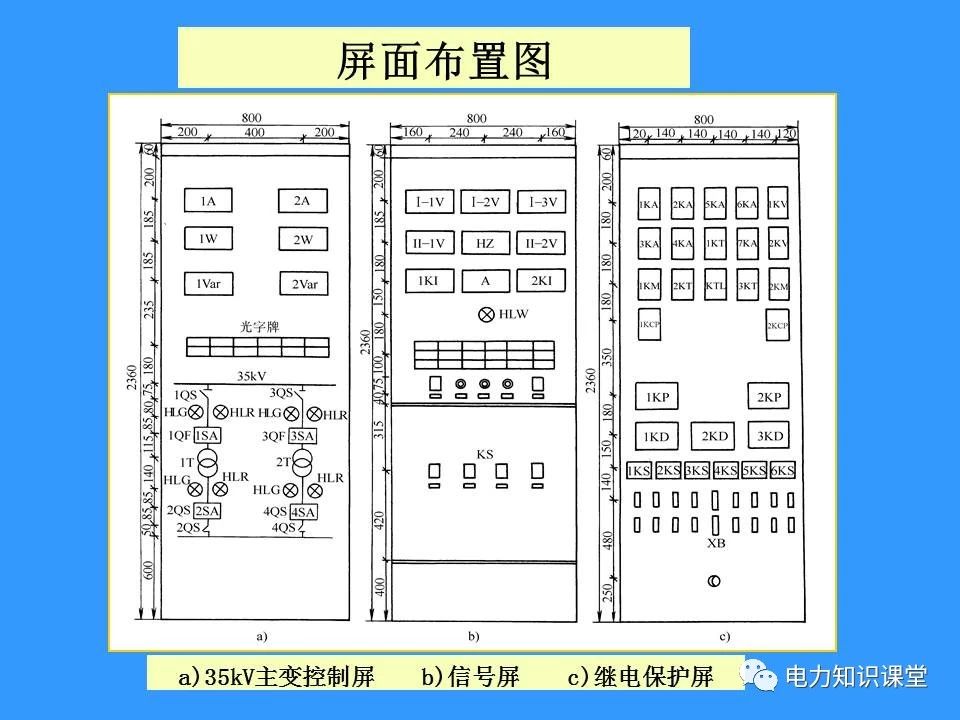

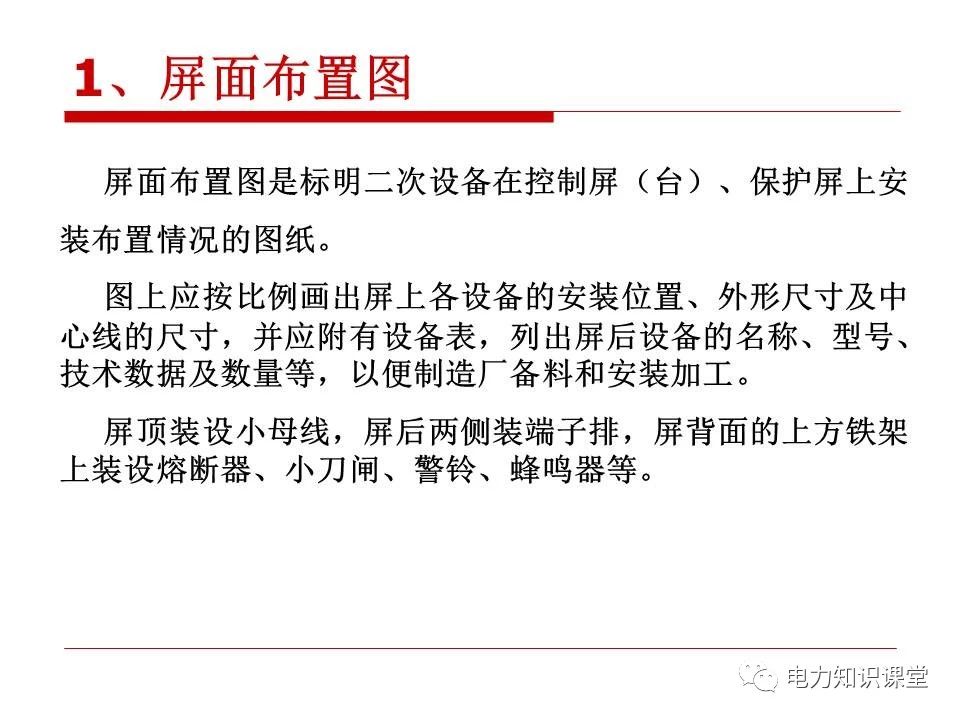

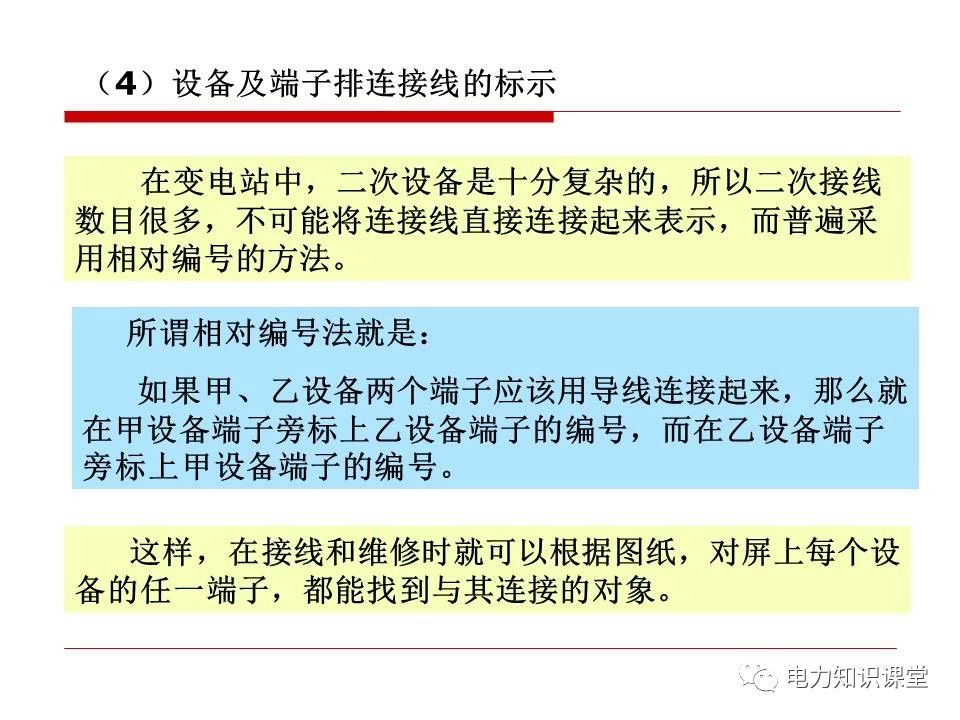

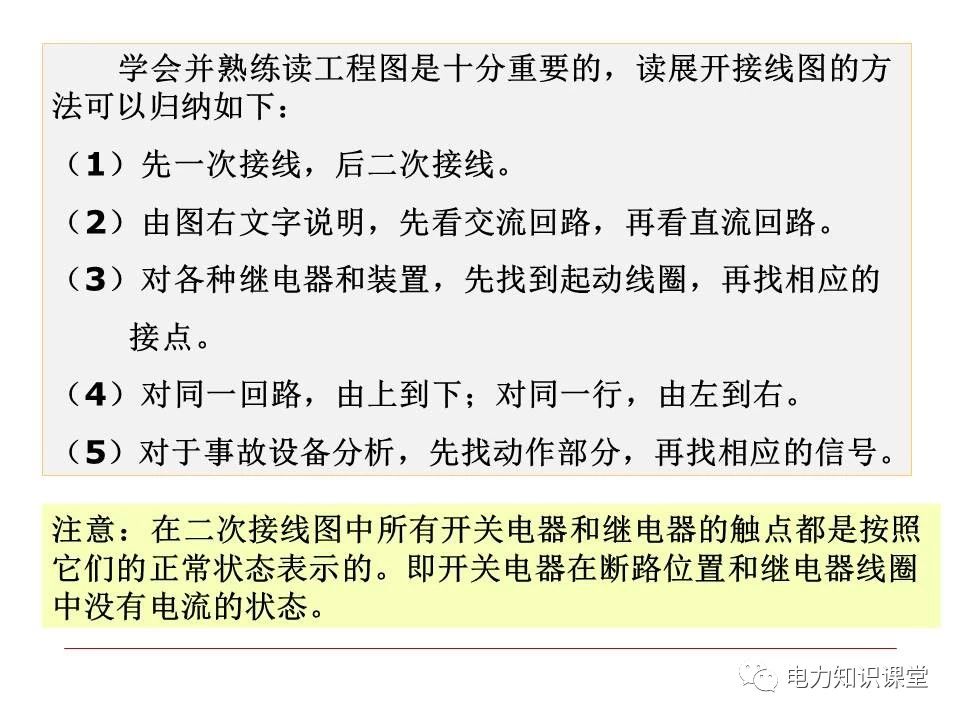

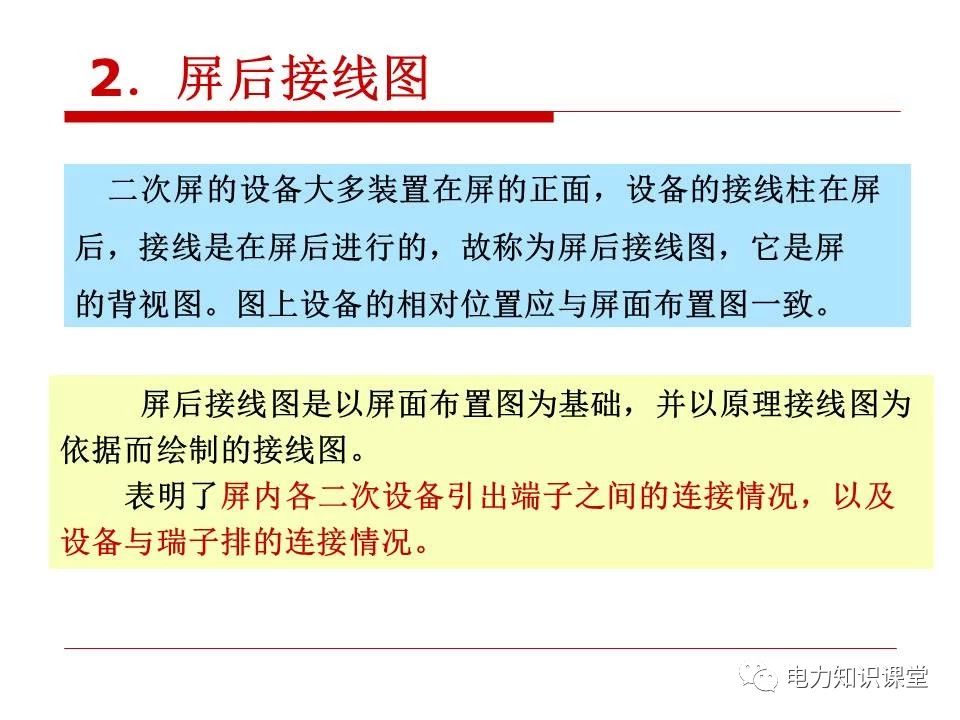

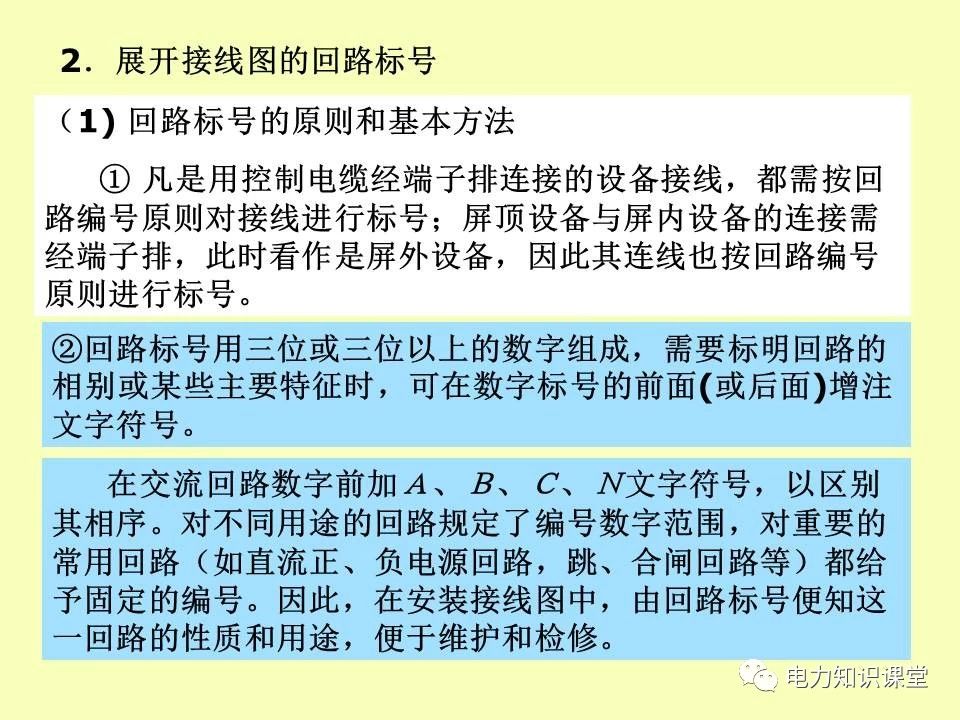

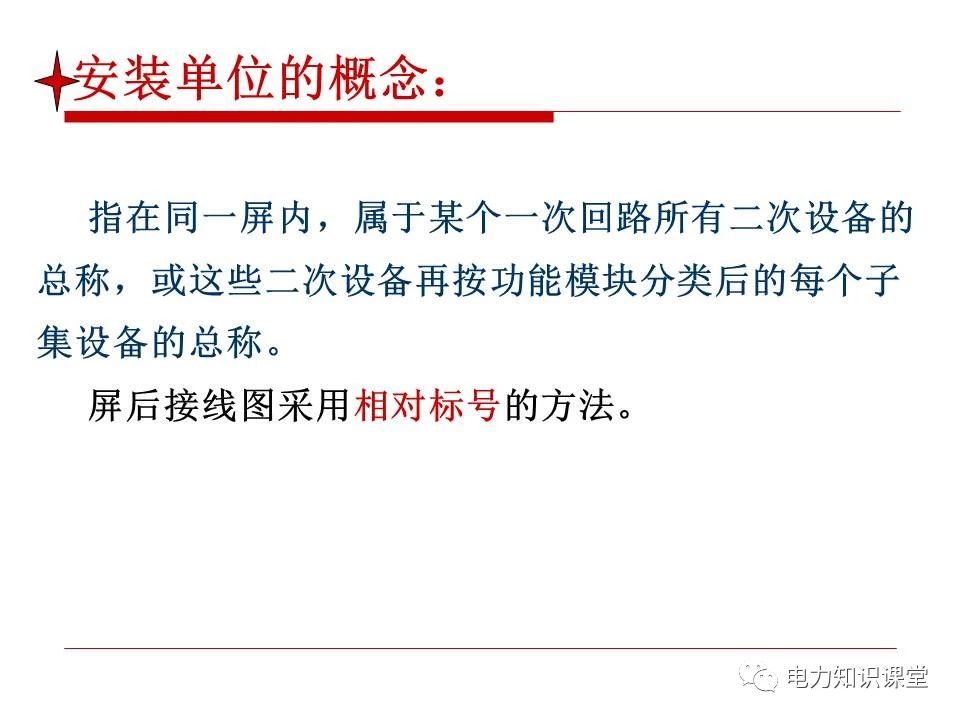

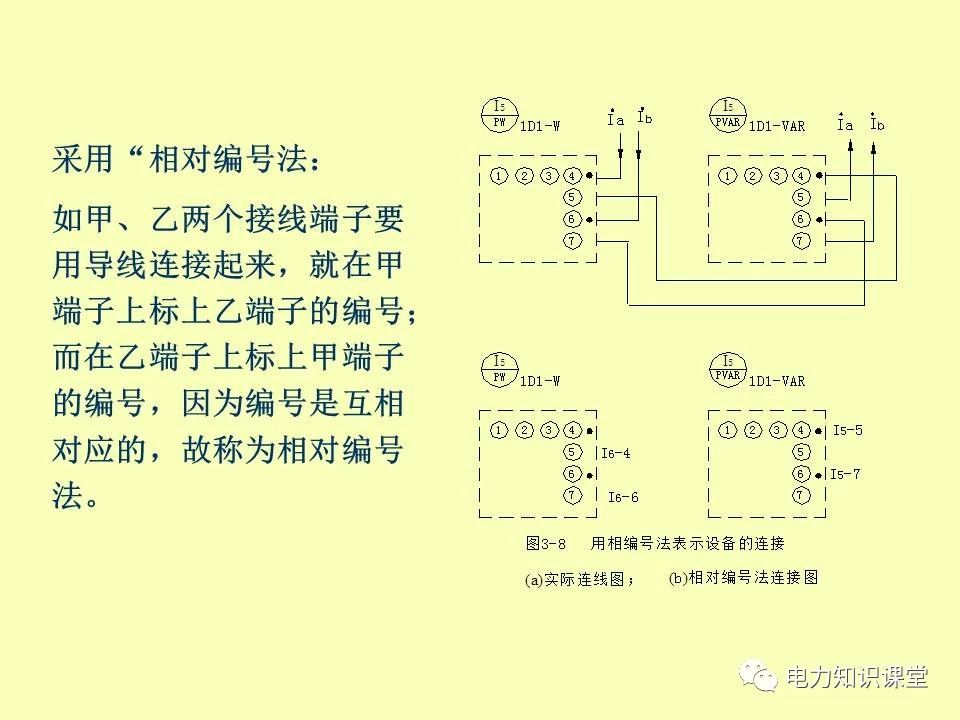

二次接线图一般分为原理接线图、展开接线图和安装接线图三种。

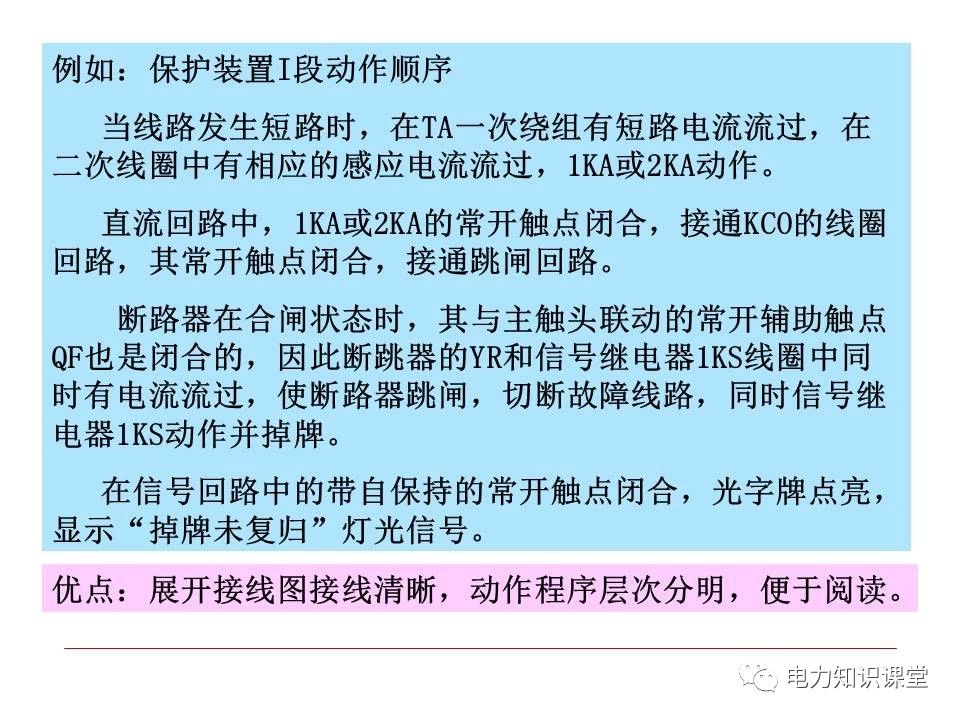

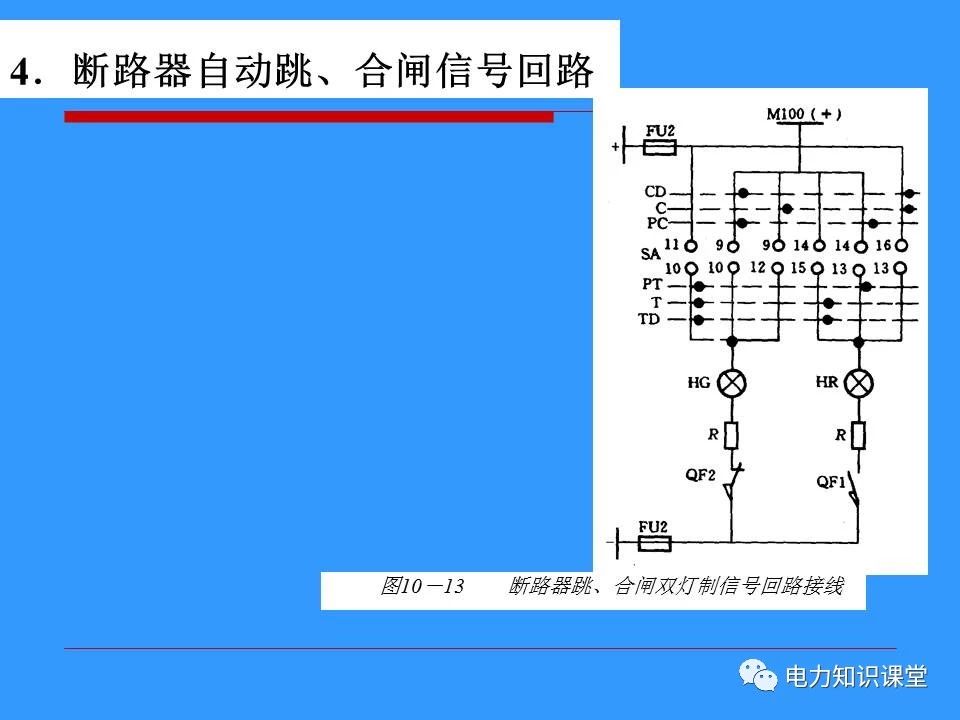

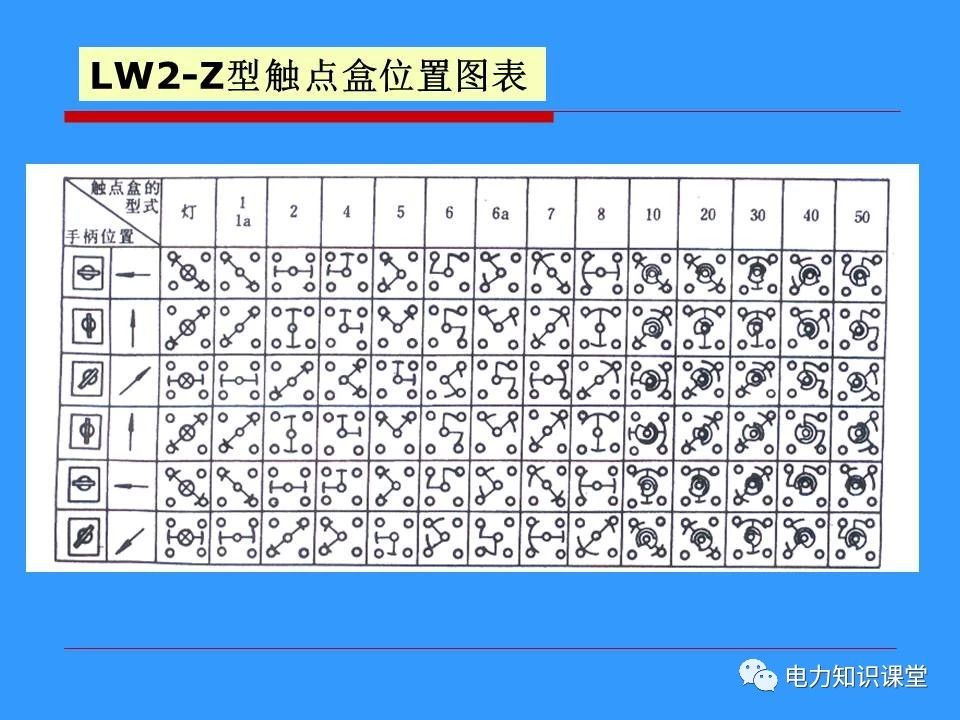

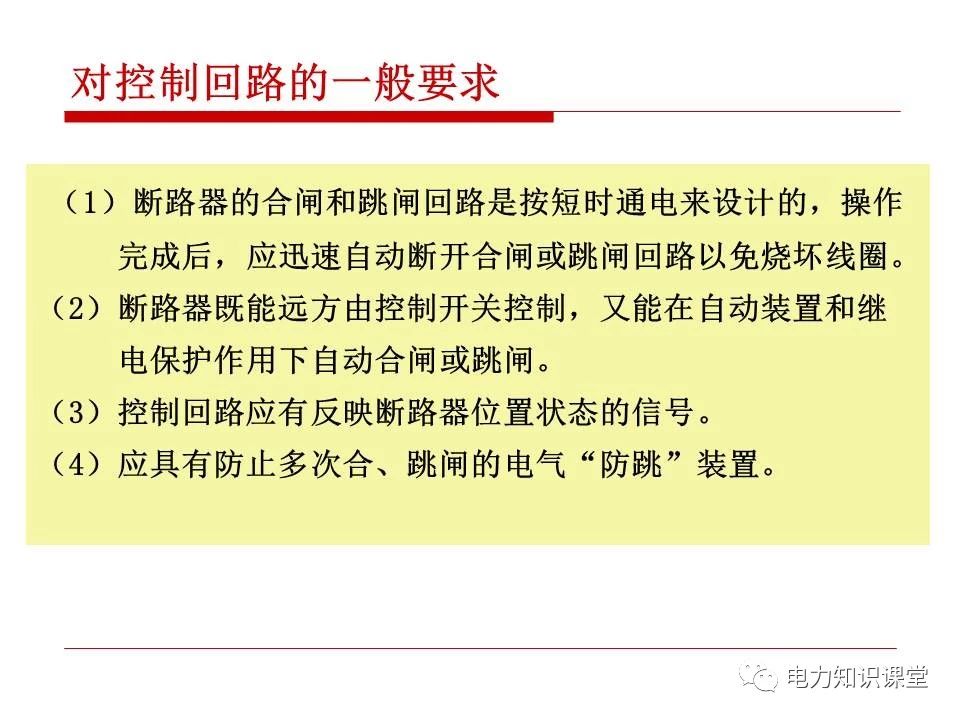

对于继电保护电路，通常三种形式的二次接线图都有；对于控制和测量回路一般只需展开接线图和安装接线图。

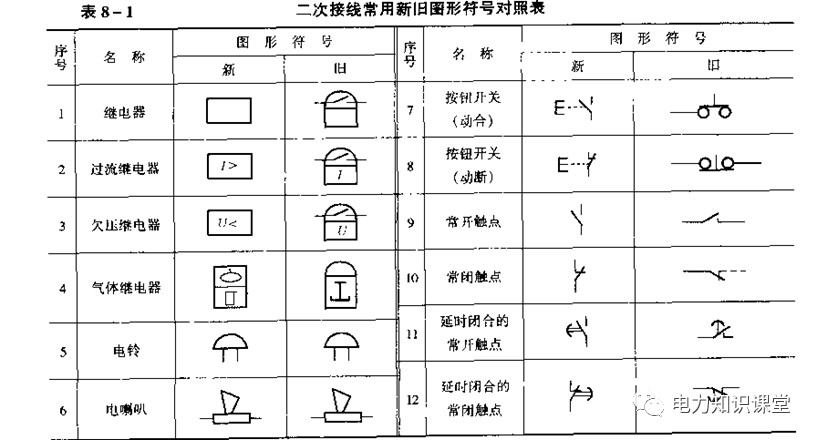

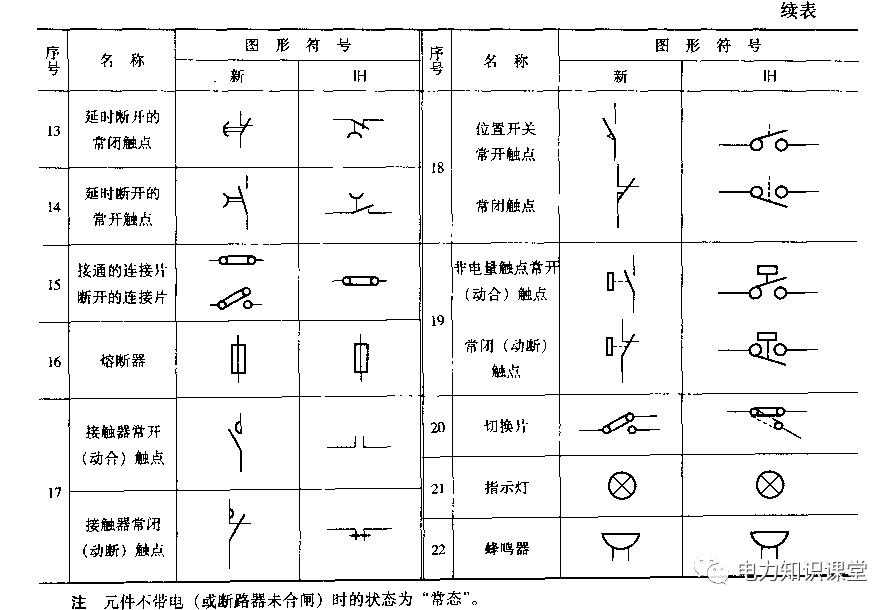

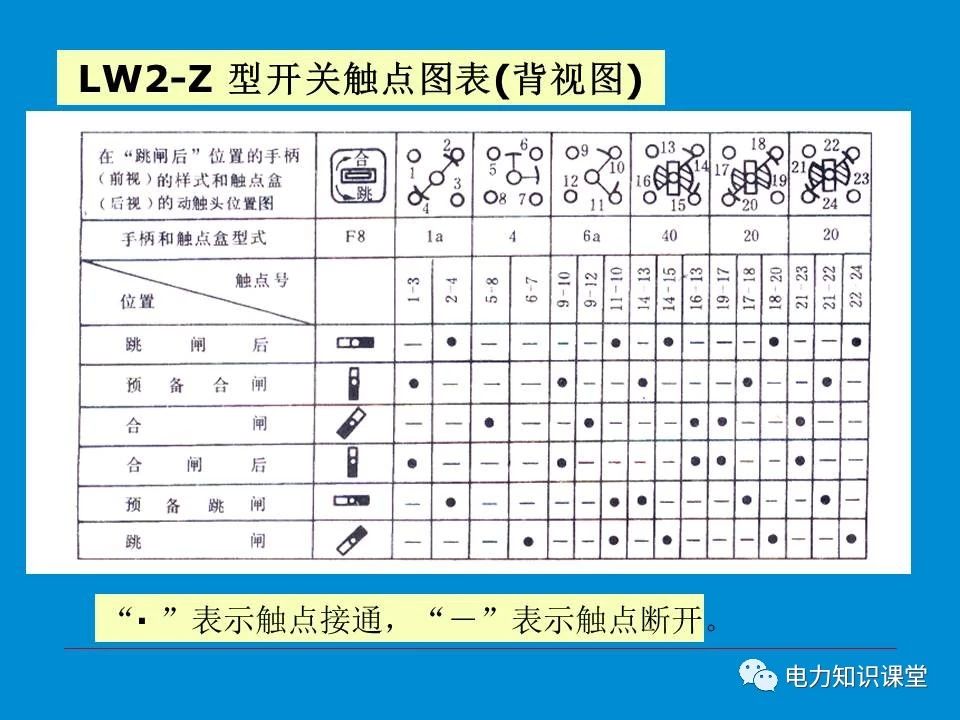

二次设备图形符号

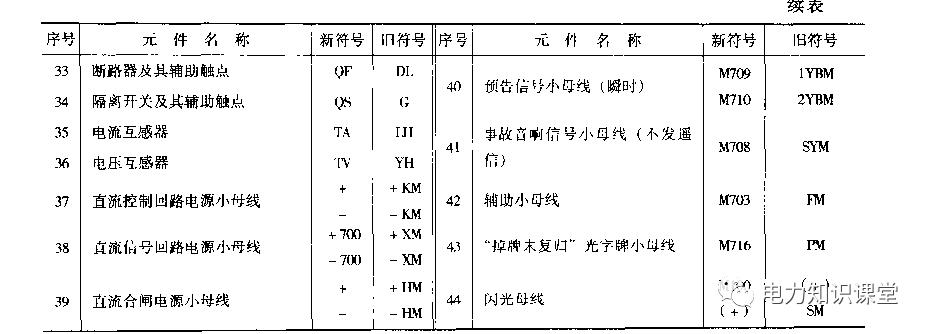

二次设备文字符号

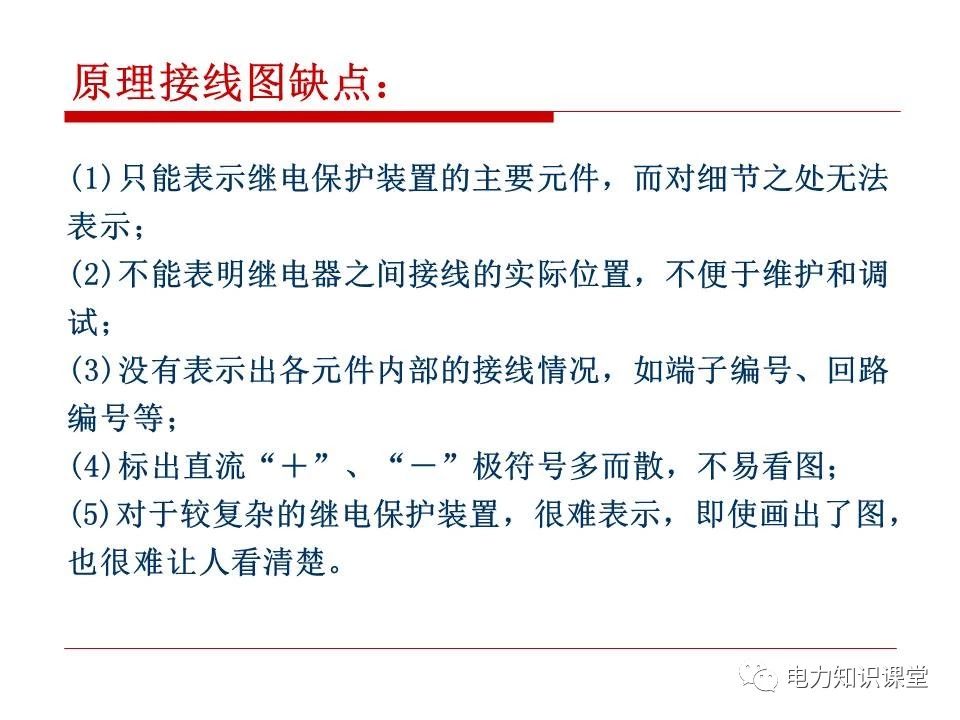

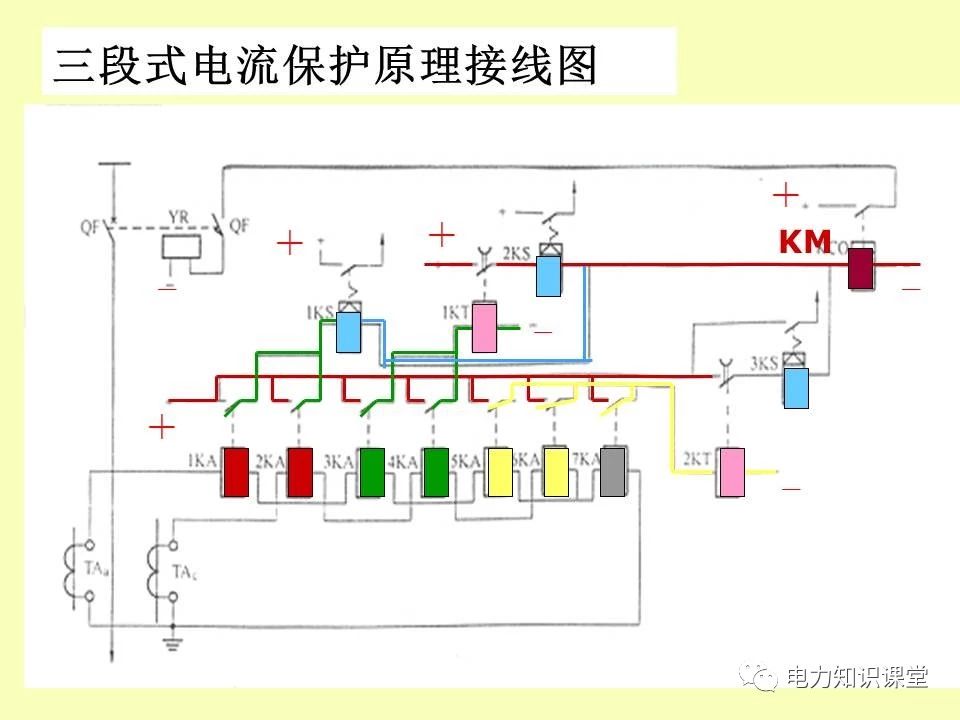

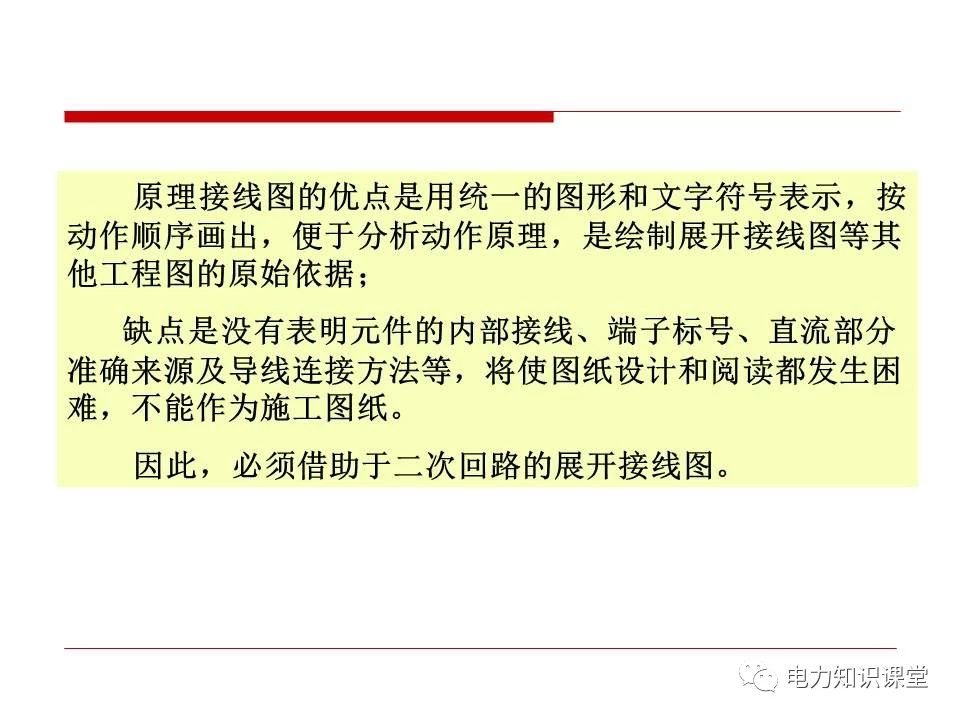

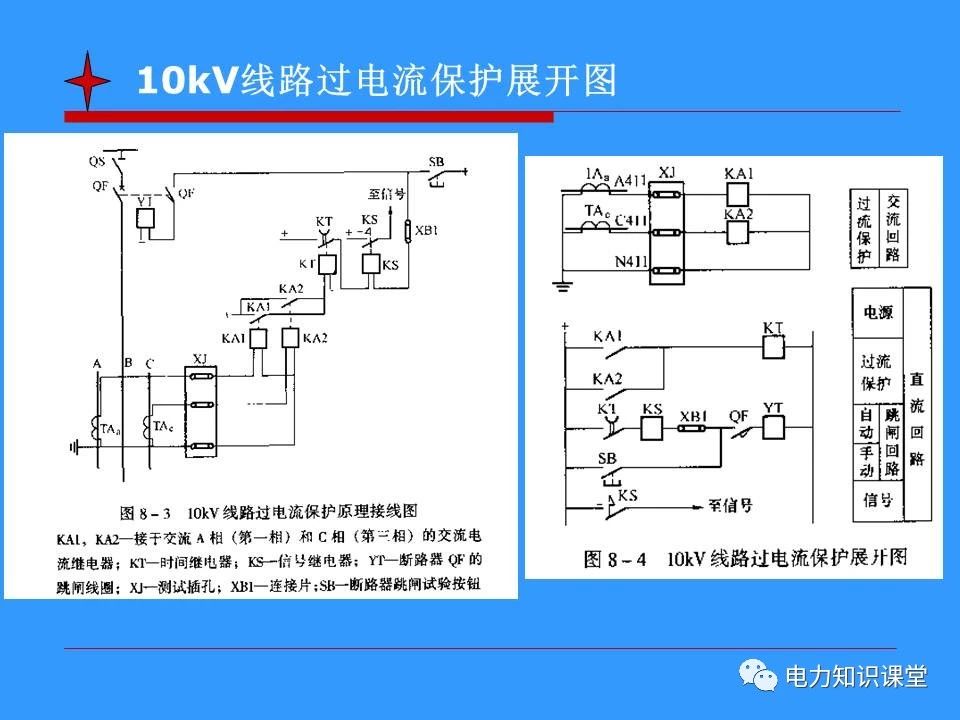

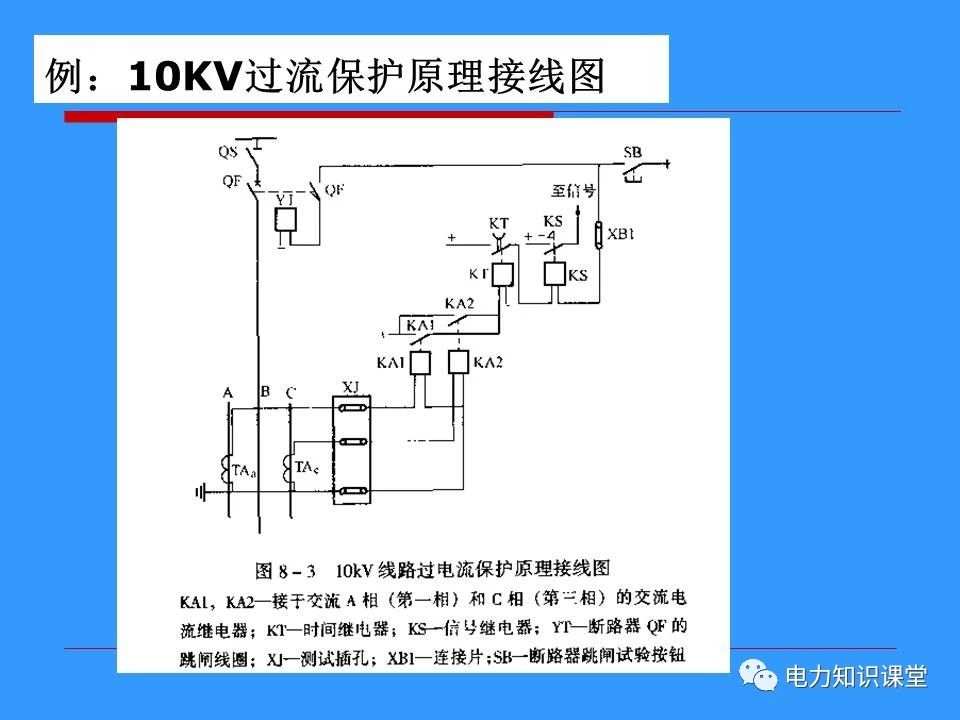

原理接线图
原理接线图是用来表示继电保护、测量仪表和自动装置中各元件的电气联系及工作原理的电气回路图。
原理接线图将二次接线和一次接线中的相关部分画在一起，电气元件以整体形式表示，能表明二次设备的构成、数量及电气连接情况，图形直观、形象，便于设计构思和记忆。
