本次单臂路由实验依旧采用H3C Cloud Lab软件进行模拟，网络拓扑图如下：
其中：S6850_1交换机作为二层交换机使用，VSR-88_2路由器上利用单臂路由配置PC_3和PC_4的网关，PC_3 vlan划分为vlan10，IP地址192.168.1.1、子网掩码为255.255.255.0、网关192.168.1.254，PC_4vlan划分为vlan20 IP地址192.168.2.1、子网掩码255.255.255.0、网关192.168.2.254。
开始配置S6850_1交换机：
[H3C]interface GigabitEthernet 1/0/1
[H3C-GigabitEthernet1/0/1]port link-type access
[H3C-GigabitEthernet1/0/1]port access vlan 10
[H3C]interface GigabitEthernet 1/0/2
[H3C-GigabitEthernet1/0/2]port link-type access
[H3C-GigabitEthernet1/0/2]port access vlan 20
[H3C]interface GigabitEthernet 1/0/3
[H3C-GigabitEthernet1/0/3]port link-type trunk
[H3C-GigabitEthernet1/0/3]port trunk permit vlan 10 20

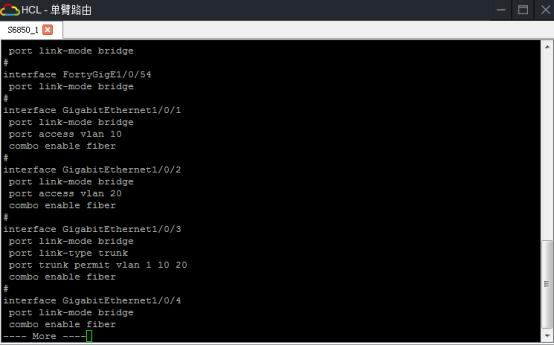

配置完成后在系统试图下输入dis cu查看设备配置情况如下图：
[H3C]display current-configuration
开始配置VSR-88_2路由器：
进入0/0/0接口的子接口0.1
[H3C]interface GigabitEthernet 0/0/0.1
配置0.1子接口的ip地址及子网掩码
[H3C-GigabitEthernet0/0/0.1]ip address 192.168.1.254 24
为子接口0.1配置vlan10
[H3C-GigabitEthernet0/0/0.1]vlan-type dot1q vid 10
进入0/0/0接口的子接口0.2
[H3C]int GigabitEthernet 0/0/0.2
配置0.2子接口的ip地址及子网掩码
[H3C-GigabitEthernet0/0/0.2]ip address 192.168.2.254 24
为子接口0.2配置vlan20
[H3C-GigabitEthernet0/0/0.2]vlan-type dot1q vid 20

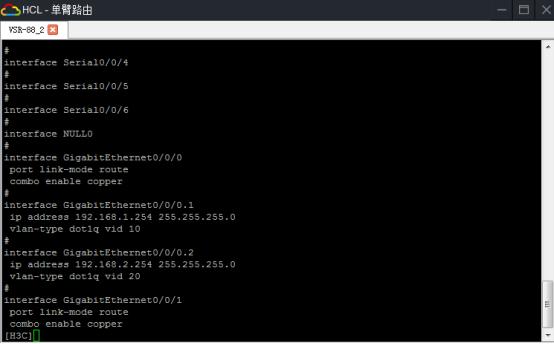

配置完成后在系统试图下输入dis cu查看设备配置情况如下图：
[H3C]display current-configuration
设置完成后ping测一下：

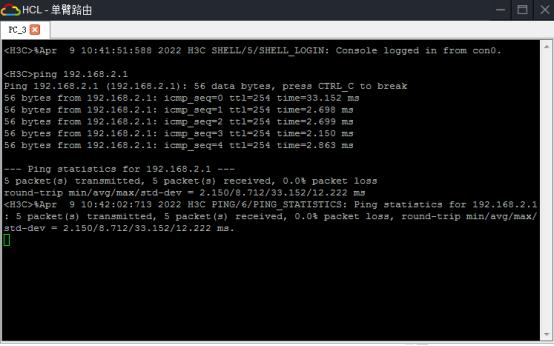

PC_3pingPC_4如下图：

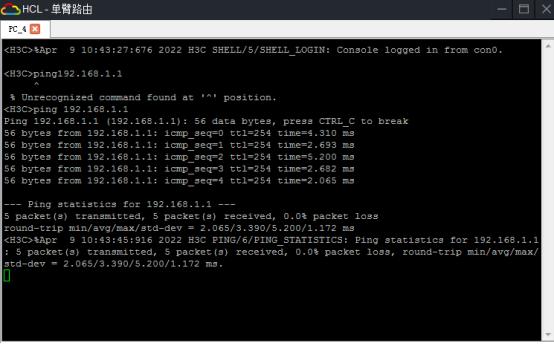

PC_4pingPC_3如下图：
实现不同vlan之间相互通信。
