消防工程常见问题及排查方法

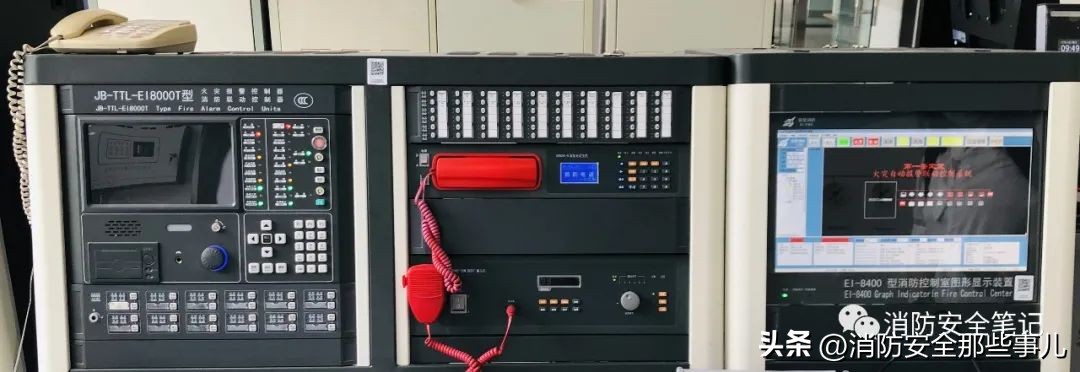

（以依爱EI系列火灾报警系统为例进行讲解）
1. 重码现象
工程中如果有时报时不报的故障存在，有一种可能就是重码，处理方法：通过系统登陆的方式查询，找到重码的部件，然后将重码部件地址 重新设定，即可将问题解决。
2. 主机未登陆上的设备排查方法
1）到现场查看电压是否正常
2）底座上*片簧**是否接触良好，检查是否有异物在*片簧**上。
3）用编码器读地址看是否跟编码表和图纸上一致。如果不一致则根据图纸更改过来，按此方法可排除，重码的会自然的消失。一般现场统计上的设备会有巡检指示灯间歇地闪亮。
4）若按上面方法仍不能将部件统计上，说明设备本身有问题，则需将设备发回厂家维修。
3. 回路统计的设备数量比图纸上多
工程上有的时候会出现图纸上漏编或漏统计的部件，而现场装有这个设备，一般可根据下面方法来排查：
1）先仔细排查图纸上的编码看是否有漏编或者有编重的。
2）通过主机登陆功能先查出多出的设备，将型号、地址及序列号记录下来，然后根据现场情况将本回路上的线路去掉一半，再次登陆进行排查，看是哪一半造成的，接着根据上面方法再排除有问题的一半。一段段的排除。将设备找出后更改地址并在图纸和编码表上注明。
4. 控制器显示编程类型错误的排查方法
1）设备有重码
有两个或两个以上的不同型号的设备重码。可通过系统登陆功能查询回路里有无重码。
再根据本章1的方法进行排除重码现象。
2） 程序跟图纸上和编码表上不一致， 程序编错 ，对照图纸确定型号并更改编程。
3）设备装错
主机上的程序跟图纸对应但现场设备装错，可通过系统登陆查询类型错误地址的设备，并记录型号，再到现场确认，如果错误则根据图纸将现场设备更换，此时主机上类型故障会自动消失。
5. 控制器回路板输出无电压
1）控制器开关电源24VS无输出，可现场拆开电源查看1084二极管元器件是否脱焊、松动造成的，如果确定脱焊或松动可将其管脚重新焊接或固定牢靠。如不是这种情况说明电源其他元器件损坏。
2）回路板跟母版之间接触不良。
3）回路板本身有问题导致输出无电压，可将回路板发回公司维修。
6. 多线盘报故障
1）多线盘有故障。
2）多线接线板有问题。
3）多线模块或者切换模块有问题。
4）其中有个别的多线线路有问题，如：线间短路、线路对地短路、多线线路跟其他线路串线、有高压串入、线路对地绝缘太低造成的。
5）6062切换模块上的的反馈采用无缘反馈，但现场被控设备提供的无缘反馈上有感应电等其他干扰信号。
6）切换模块与多线模块之间的线路接线错误或者断路。
7. 控制器联网不成功的排查方法
1）首先确定主机上的网络设置是否正确
2）测量网卡输出电压是否正常一般电压在0.5V左右。
3）测量网络线绝缘电阻是否满足要求，线型是否满足要求。（距离在1000米之内采用双绞线，1000米以上采用光纤联网，同时要注意光纤要和光纤调制解调器相配套。）
4）区域机网卡和集中机网卡之间的网络通讯线 A、B接反或断路。
5）集中机网卡或区域机网卡故障。
8. 6030模块或者输入输出模块报信号线断线
1）反馈端子没接47K电阻。
2）模块本身故障
3）反馈线上串有电压
4）反馈线对地短路（在水流指示器和信号阀上常出现反馈线对水管短路造成模块报信号线断路故障）
9. 控制器开机无显示
1）检查交流电220V是否有或电源开关有没有打开。
2）开关电源故障。
3）控制器液晶模块故障。
10. 控制器显示备电故障
1）检查蓄电池电压，蓄电池电压应为21伏以上，如电池损坏则需要更换。
2）检查备用电源开关是否打开。
3）控制器CPU板故障。
11. 控制器显示主电故障
1）检查交流电220V是否有或电源开关有没有打开。
2）开关电源故障。
3）控制器CPU板故障。
12. 控制器显示未编故障
1）可能部件未编程将程序编上。
2）若编上程序后还报则检查部件地址，看是否正确。
3）以上都正确的情况下，则说明部件故障，需将故障部件发回公司维修。
13. 控制器报烟传感故障
1）查看探测器检测值如小于2，将探测器的迷宫拆下来，划一划内壁，以增大折射角度：如为0则传感器失效，需将故障探测器发回公司维修。
2）将控制器软件升级到最新版本V8.5，然后再进行设置，将烟传感的故障类型关闭。
14．因输入模块、输入输出模块受干扰，造成系统工作不正常
当输入模块、输入输出模块的反馈端的反馈信号线来自强电柜时，可能会带来强电干扰信号，造成该模块、某回路，乃至整个系统工作不稳定，可通过继电器无源触点接入模块输入端来解决。

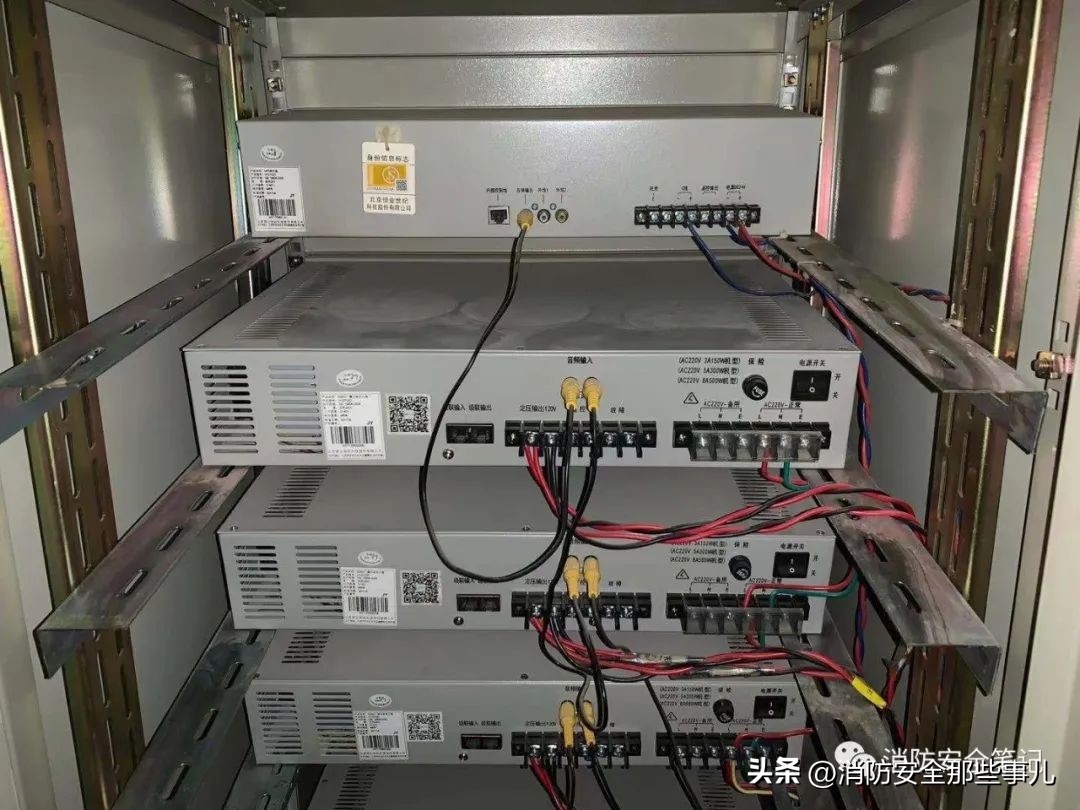

15．常见线路问题
（1）总线接地、总线对地绝缘太低，造成系统不稳定（导线穿管时损伤、长期浸泡在水中、接头或端子与预埋盒接触、总线接口板损坏等）；
（2）总线与其它线路间绝缘电阻较低、不同回路总线间绝缘电阻低；
（3）24V电源接反（造成模块报24V断线故障）；
（4）24V与总线接混淆（24V错接到总线端子，总线错接到24V端子）；
（5）室外线路未采取防雷、避雷措施，经常因雷击造成系统损坏。
解决方法：
在线路布设完成后应测试线路对地电阻,应该大于20MΩ。(包括总线、24V电源、电话线、广播线、层显485总线等)。
测试总线、24V电源、电话线的线间电阻,不应该小于100KΩ;广播线的线间电阻一般应大于10Ω 。
检查总线与24V、电话线、广播线的之间的电阻，不应出现短路现象。
室外布线应穿钢管附设，并采取防雷、防水措施。
16．常见干扰问题
（1） DC 24V电源受380V动力电的干扰 ，造成系统工作不稳定甚至输入输出模块误动作。此类设备控制箱的动作反馈线应使用护套绞合屏蔽线，屏蔽层接大地，否则对24V电源地有交流感应信号。（也可通过另加继电器隔离解决）
注意：配电柜反馈信号线不能与380V动力线敷设在一起，输入输出模块不能置于控制箱内。
（2） 广播线与总线在同一个管内，造成回路报故障 。（曾出现过类似现象，广播线属强电线路，不能与总线、24V线穿在同一个管道内，必须单独穿管。）
（3）保护变压器的感温电缆引入的交流干扰造成输入模块报故障。（可通过继电器转换、隔离来解决。）
（4） 交流电源采用UPS供电 ，而UPS输出电压有杂波，通过电源给系统带来干扰，出现故障、误动作等现象。（曾出现过类似现象，最后通过更换交流供电电源解决）
工程案例与分析
1. 调试时控制器不稳定，多线模块有部分不太稳定
安徽某工程，现场就有这个问题，查看后 主要原因 如下：
（1）主线部分未按设计手册的要求使用ZR-RVS2*1.5mm²铜芯多股双绞线，而使用的是KVV1.0mm²多芯电缆，线型号不符合设计要求。
（2） 主线线路太远且和广播，电话线路共管走在一起。
（3）线路有很长一部分跟强电线路平行共管走在一个桥架，距离很近，且很多没采用金属软管等保护措施。存在很大干扰。在报警主机关闭情况下测量线路有对地的4到6伏的交流感应电信号。
GB50166—2007《火灾自动报警系统施工及验收规范》的有关 布线要求：
3.2.4 火灾自动报警系统应单独布线，系统内不同电压等级、不同电流类别的线路，不应布在同一管内或线槽的同一槽孔内。）
（4） 总线有接地造成线路不稳定（导线绝缘层损坏、长期浸泡在水中、接头或预埋盒接触、总线接口板损坏等）；线路对地绝缘值达不到要求。且有GB50166—2007《火灾自动报警系统施工及验收规范》的有关布线要求：
3.2.4 火灾自动报警系统应单独布线，系统内不同电压等级、不同电流类别的线路，不应布在同一管内或线槽的同一槽孔内。）几个回路线间很低只有20K左右。回路线间绝缘太低。
3.3.3 引入控制器的电缆或导线，应符合下列要求：1.配线应整齐，不宜交叉，并应固定牢靠；2.电缆芯线和所配导线的端部，均应标明编号，并与图纸一致，字迹应清晰且不易退色；3.端子板的每个接线端，接线不得超过2 根；4.电缆芯和导线，应留有不小于200mm 的余量；5.导线应绑扎成束；
（5）有部分总线、多线联动输出线采用KVV电缆且线径很细。只有1.0mm²的线径。
（6）多线部分风机和泵的距离很远，有一部分采用的是KVV1.0mm²的多芯电缆，且现场多线模块采取的是无缘的反馈信号，而现场是个大型配电房强电线路很多，存在一定干扰导致取无缘反馈造成风机多线模块不稳定，时常出现故障，后根据现场更改成220V反馈后多线部分正常工作。
现场解决方法：
① 和安装公司及甲方沟通过后，考虑到整个系统的稳定运行和消防安全，故将主线路能更改的部分更改成线径为1.5mm²的屏蔽多股铜芯双绞线。
② 和强电线走在一起的部分，根据现场情况，将线型改成屏蔽双绞线并单独穿金属软管。
③ 通过多线所控制的风机和泵的反馈信号全部改为220V交流反馈，防止感应电的影响。
2. EI-6400消防控制室图形显示装置，安装后无法注册。
阜阳某工程就出现这个问题
思考：
（1）确认一下，注册码是否正确，结果正确。
（2）确认一下，当前日期和时间是否正常，结果不正确，将系统日期和时间更改后重新输入注册码注册成功。
结论： 就是，因为EI-6400的日期和时间 不正确造成的，将设置正确后，问题解决。
3. 个别多线导致整块多线板故障
山东某工程整个多线盘全部报故障。
现场解决方法：
1）去掉所有多线线路，确定是多线板问题还是线路问题。
2）测量多线线路之间有无 对地和线间 短路现象，如果有短路或对地绝缘电阻很低的情况，则需将有问题的线去掉，再将其他线接上，接着再查看多线盘其它按键是否正常。
3）多线线路电压输出是否正常。
4）若测量线路正常且多线输出电压正常，这时可拿其它好的多线盘和多线接线板分别来替换，看是哪块板子的问题，然后更换多线接线板或多线联动盘。
经过以上的测量发现是多线线路中的C6+对地短路造成的，将线路修复后问题解决。
4.CRT图形显示系统不稳定，有时通讯正常有时显示通讯故障
山东某工程CRT显示系统装置常常报故障又自动恢复正常。
排查方法如下 ：
看网络线距离是否在1000米之内。
网络线是否采用铜芯多股双绞线。
测量总线、24V线和多线联动等线，线间、对地绝缘是否符合设计要求。绝缘太低会造成联
网和通讯不正常。
CRT网卡故障。
报警主机网卡故障。
通过以上的方法排查找出是2000G报警主机有几个回路线路线间和对地绝缘都很低造成的，将有问题线路拆除后系统通讯就稳定了。
5. 层显报故障
芜湖某工程的数字层显报故障
处理方法 ：将数字层显取下发现层显内的2575芯片、4004二极管及接口电路烧坏严重，经过分析判断是因为在层显的24V上进入高压导致的。
6．J-EI6032中继器报故障
铜陵某工程，所用的6032模块报故障
现场解决方法 ：
（1）查看底座接线是否错误，结果是正确的；
（2）查看端接电阻看是否将其置于线路最末端，结果也是正确的；
（3）用万用表的交流档测量发现在感温电缆上有100多伏的感应电压。
（4）将感温电缆通过继电器转接后再接入中继器，问题解决。
7．探测器或模块时好时坏（一时故障一时正常）
淮南某工程调试时发现探测器或模块时好时坏
现场解决方法 ：
（1）通过主机对报故障的回路进行登陆，结果发现有两只感烟探测器重码，
（2）将探测器的地址更改后（可以用编码器也可以用控制器进行更改），问题解决。
8．探测器不报火警
蚌埠某工程一回路探测器不报火警
现场解决方法 ：
（1）控制器显示系统运行正常，但当进行火警试验时，发现一回路感烟探测器不报火警，经过查看检测值，发现检测值已经达到火警的范围。
（2）根据图纸沿着一回路总线进行检查，结果发现总线隔离器的输入和输出端接线颠倒造成的，将输出接控制器，输入接外部设备了，更改后问题解决。
9．输入输出模块不能自动动作
合肥某工程输入输出模块不能自动动作
（1）检查模块接线、总线及24V 电压均正常。（2）查看模块联动的逻辑表达式也正确。（3）查看控制器联动设置时发现联动开关未打开，将联动开关打开后问题解决。
10. 整个回路报故障
湖北某工程中出现整个回路报故障的情况
思考 ：首先要确定是控制器的问题还是线路或带的部件出的问题，如果是回路板带不上部件，则维修回路板；如不是回路板的问题，就要确定是否是线路或部件的问题。
现场解决方法 ：这两种问题处理方法一样，需要从线路的中间断开，看能不能带上前面的负载，如果前半部分还是带不上，再从前半部分断开一半，一点点找，这样就能找到问题到底是因为什么造成的。
结论 ：该工程的控制器有一个回路就是这样，查到最后发现因为JQB-HX2132B(J-EI6030)编码可燃气探测器出的问题，因为这种探测器没有进行三防保护，对环境要求稍高些，这个工程在湖边上，湿度较大，其它的部件都没问题，就是这种探测器受潮后电路板被腐蚀，造成接入回路后影响整个回路。
11．声光报警器声音较小
蚌埠某工程就出现这个问题
（1）多个声光报警器同时启动，负载太重，造成24V电压太低；
（2）声光报警器的灯管连线因振动等原因断开，造成不闪灯。
（3）经过分析排查发现是因为同时启动的设备太多，造成24V电压仅为18V，将重新编程重新划分分区并增加5秒左右延时后问题解决。
12. 2000G控制器频繁复位
南京某工程出现频繁复位
思考：
（1）CPU板上5V电压太低，低于4.85V，应检查电源输出端电压及接触面的情况判定电源是否有问题，还是接触不良的问题。
（2）CPU板有问题，需更换CPU板。
（3）回路板有问题，需更换回路板。
结论 ：经过以上的方法排查是因为CPU板有问题，更换CPU板后问题解决。
13.2000G控制器液晶显示看不清楚，整个屏幕均为蓝色
重庆某工程出现以上情况
思考 ：
（1）液晶模块有问题，需更换液晶模块。
（2）键盘接口板上液晶控制电路有问题，需更换键盘接口板。
（3）液晶与键盘接口板上液晶控制电路的电缆接触不好，需重新插拔牢靠。
结论 ：经过以上的方法排查是因为液晶模块有问题，更换液晶模块后问题解决。
14．控制器有报警信息到来，但不会自动转到相应的楼层图显示
淮北某工程CRT系统就出现这个问题
思考 ：
（1）控制器有报警信号，说明程序已经在主机内编好。
（2）通过，将控制器开关电源的主备电开关分别关闭，检查通讯功能是否正常，结果故障信号能够传到CRT系统中，说明网络是正常的。
（3）在CRT中查询该部件是否有编程，结果未找到相应的编程信息。
结论 ：就是因为控制器上的报警点，在CRT相应平面图上未编程造成的，将程序编上后问题解决。
15. CRT系统能复位控制器，但无法进行手动、自动、消音等操作
黄山某工程就出现这个问题
思考：
（1）2000G型控制器网络设置方法：菜单“系统设置/设备配置/本机类型”，在工程中只有一台控制器时应该为“00”（独立机的意思），多台时根据实际情况设置为“1或2”；系统设置/设备配置/网络设置/本机节点号”，在工程中只有一台控制器时应该为“02”；“系统设置/设备配置/网络设置/接计算机设置”，应该为“是”。
（2）2000M型控制器网络设置方法：菜单“网络设置/本机类型”，在工程中只有一台控制器时应该为“独立”，多台时设置为“区域”；“网络设置/本机节点号”，在工程中只有一台控制器时应该为“02”；“网络设置/接计算机设置”，应该为“是”。
结论： 就是，因为控制器有关网络设置不正确造成的，将设置正确后，问题解决。
15. 模块未报故障但不能正常启动、探测器、按钮等不能正常报警
在山东某工程现场就有以上的现象，查看后主要原因是1回路总线S-对地短路造成的。
现场解决方法： 通过局部断线的方法分段查找，结果发现是因为导线破皮，铜丝直接和金属管接触，造成的短路，将破损的导线更换后系统一切正常。
探头及模块接线
《1》每层有一个 接线端子箱 ，从火灾报警主机出来的电话线，广播线，24V线和回路总线接到相应每层的端子箱中，然后从端子箱出线接到平面层（注：每个回路的回路总线可以并接；24V线可共用，电话线可共用，广播线可共用）
《2》每层用一个 总线隔离器 （EI-6060）模块，该模块接线是：从每层接线端子箱出来的一组回路总线接到该模块的S+,S-‘输入’端子上，该模块的S+,S-‘输出’端子接该层的智能探测器和智能模块的总线S+,S-上。
《3》智能 感烟 探测器（JTY-GD-EI-6012）,智能 感温 探测器（JTW-A2R-EI-6013）和智能 单输入模块 （J-EI6030）只需要从火灾报警控制器的一组 回路总线S+,S- 。智能单输入模块（J-EI6030）主要接一些只要接受反馈的外接设备，如：压力开关，水流指示器，信号蝶阀，湿式报警阀，电磁阀，70度防火阀等
《4》智能 声光 J-EI6085, 楼层显示器 （J-EI6050）和智能 输入输出 （J-EI6041），需要接火灾报警控制器的 一组24V+,24V-线 和 一组回路总线S+,S- 。注：智能输入输出（J-EI6041）模块，常接一些需要控制的外控设备，如：防火卷帘门，排烟阀，送风阀，非消防电源（电切），280度防火阀，电梯等。
《5》 广播模块 （J-EI6047）的接线：需要接从火灾报警控制器出来的一组24+,24-线和一组回路总线S+,S-,以及从广播主机出来的一组广播线。（注：从控制器主机共出6根线）
《6》智能 手动报警按钮 （J-SAP-EI6023）的接线：需要接从火灾报警控制器出来的一组回路总线S+,S-和从电话主机出来的一组电话线。（注：共接4根线）
《7》智能 消火栓按钮 （J-SAP-EI6024）的接线：需要接从火灾报警控制器出来的一组回路总线S+,S-和到消防泵的一组启泵线以及一组消防泵的启泵回答灯线。（注：共接6根线）
《8》U型卡子 电话 （DH9272）的接线：只需要接从电话主机出来的一组电话线。(注：2根线)
《9》 多线模块 接线：从火灾报警控制器到多线模块（EI-6046）接一组多线C+,C-。多线模块（EI-6046）和切换模块（EI6062）之间的接线：多线模块的‘启动+，启动-’接切换模块的输入‘启动+，启动-’；多线模块的‘停止+，停止-’接切换模块 输入‘停止+，停止-’。
（注：一台风机需要接一个多线模块和一个切换模块；一台泵需要接一个多线模块和一个切换模块）
