之前咱们讲的都是《设计师必用的16个节点，收好了》，这种工艺节点类的知识，有小伙伴就问小编能不能出一些系统的平面图啊？
那我当然是满足你们啦，今天咱们就来讲 平面布置图 ，主要解决以下问题：
1、 标准平面布置图都有什么？
2、 平面布置图到底要表达的多么细节？
3、 绘图的5大审核要点流程，需要注意啥？
ps：本期系统全面的讲述了画平面布置图应该注意的要点，适合0-3年的小伙伴差缺补漏，欢迎转发给小伙伴们哦~
01 . 标准平面布置图
开始绘制平面布置图之前，要先弄明白平面布置图到底是表示什么内容的图纸？给大家一个换个角度：
“你想象一下，拿一块大镜子放在房间的半空中，你能从镜子里看到的地面的样子，就是你需要在平面布置图上绘制的内容。”

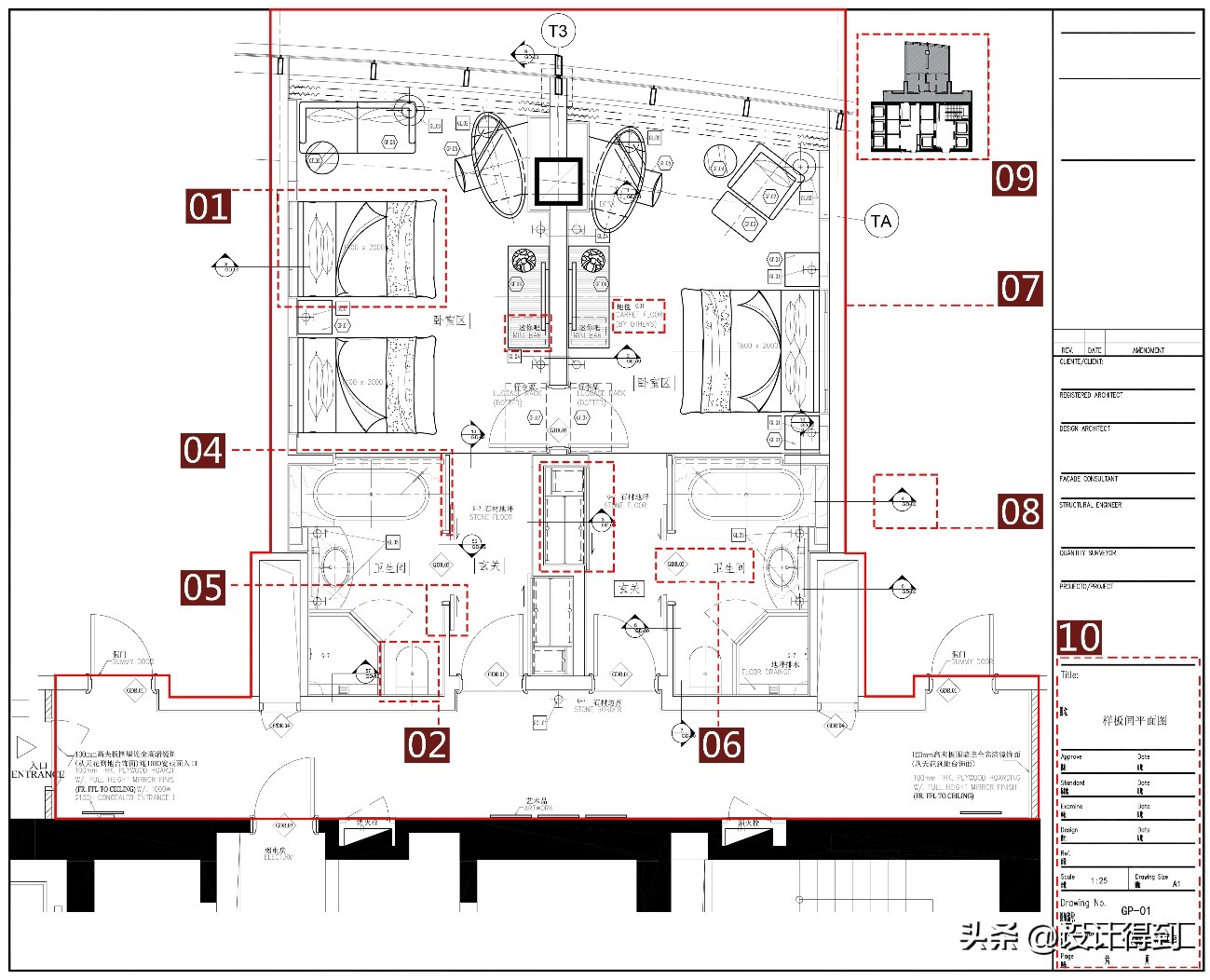

△平面布置图参考标准
上图是我们之前绘制的一张酒店客房的平面布置图，算是一张比较标准且值得参考的图纸，来看看这张图纸中，必须包含哪些基本要素？
1、 功能性图示
功能性图示是指在室内空间中， 确确实实存在的功能性物件和功能性造型的图示 ，主要有如下图示：
标号1：家具图示，必须包含固定家具、活动家具，以及有些落地灯饰等在平面上可见的物品。
标号2：洁具图示，与家具一样，所见即所得，同时，若图纸直接用于指导施工（如住宅项目），则应该注意检查洁具的选型尺度与平面空间的尺寸关系，避免出现洁具设备与平面布局冲突的现象发生。
标号3：厨房设备，原理和家具图示一样，如果你的空间内有相关设备，则需在平面图上体现出来。
△平面布置图参考
（减少大家的来回滑动查看）
2、 空间造型
空间造型是指这个室内空间中， 立面装饰造型的平面投影图示的表示 ，主要包含下列几项：
标号4：隔墙及完成面，需显示分割功能分区的隔墙以及固定隔断，且隔墙的尺度因是最终完成面的尺度。

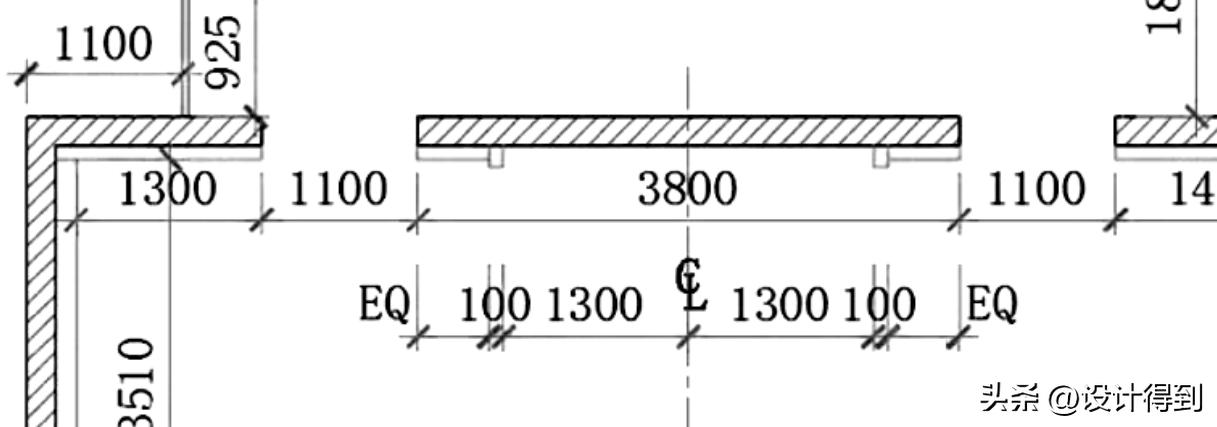

△隔墙尺度图上的尺寸标注参考
当然，隔墙需要 标注具体尺寸 ，必须单独独立成一张独立的隔墙尺寸图。
该隔墙图 必须与平面布置图的隔墙尺寸图一一对应 ，包括 隔墙类型、隔墙完成面尺度、墙体图例 等说明性内容，都需要在平面布置图上表示出来。
标号5：门和门套，与墙面完成面同理。
3、 图纸语言
图纸语言是指在满足了上面2种功能后， 就需要对平面图进行标注了 ，所以，你必须使用这些图纸语言让别人能看懂你的图纸。
标号6：功能分区说明，这个大家应该都知道，唯一要注意的就是功能区说明因标注在显眼的位置，至于到底用什么字体，要不要加英文，这个就是看自己公司的设计规范了。
△此图重复利用

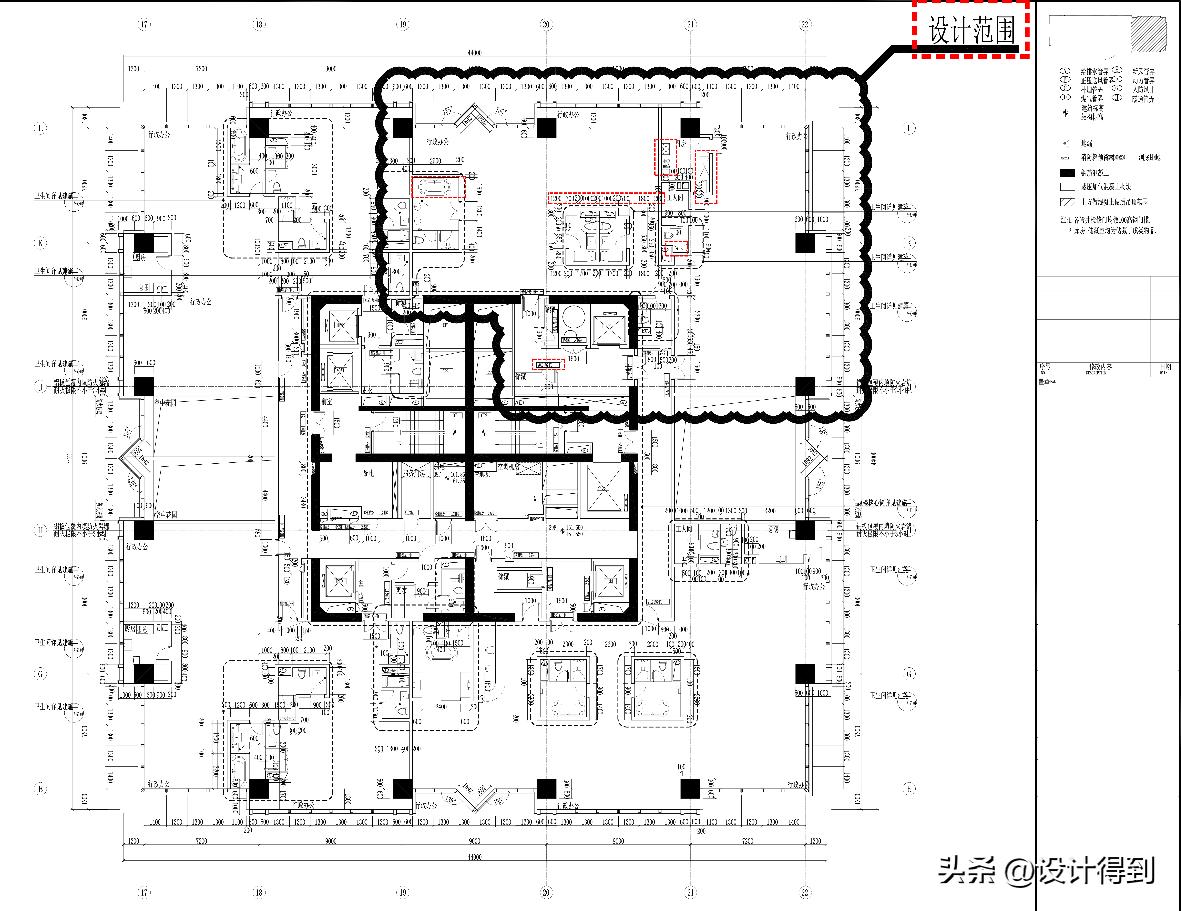

标号7：设计范围，这一点很重要，尤其是对于做工装设计的设计师来说，这直接影响到后期结算时的利益，所以一定要在平面图上体现出来。
标号8：索引符号；
标号9：索引图（钥匙图）；
标号10：图名图号。
以上是我们认为装饰施工图的平面布置图中，必须包含的基本要素，当然 根据不同的项目类型做的细化程度会有所不同，但是原理都一样 ，你可以作为一个样图，保存下来最为参考。
02 . 平面图要“细”到什么程度
“不同的设计阶段，不同的设计分工，对于平面布置图的图纸深度要求，是完全不一样的”。
也就是说， 并不是图纸内容越详细越全面就越好 ，你应该深刻的认识到不同设计分工在制图时，应该把手上的图“细化”到什么程度。
打个比方：作为设计方，在平面布置图中只需要 表达清楚设计理念，基本造型完成面尺度、材料、功能关系等即可 ，至于更多繁杂的装饰细节，不是平面布置图上应该体现的。
这样讲很抽象，下面我们来看个实际案例， 请你先点开大图看看细节，再想想作为设计师，平面图这样画，是最优的方式吗？

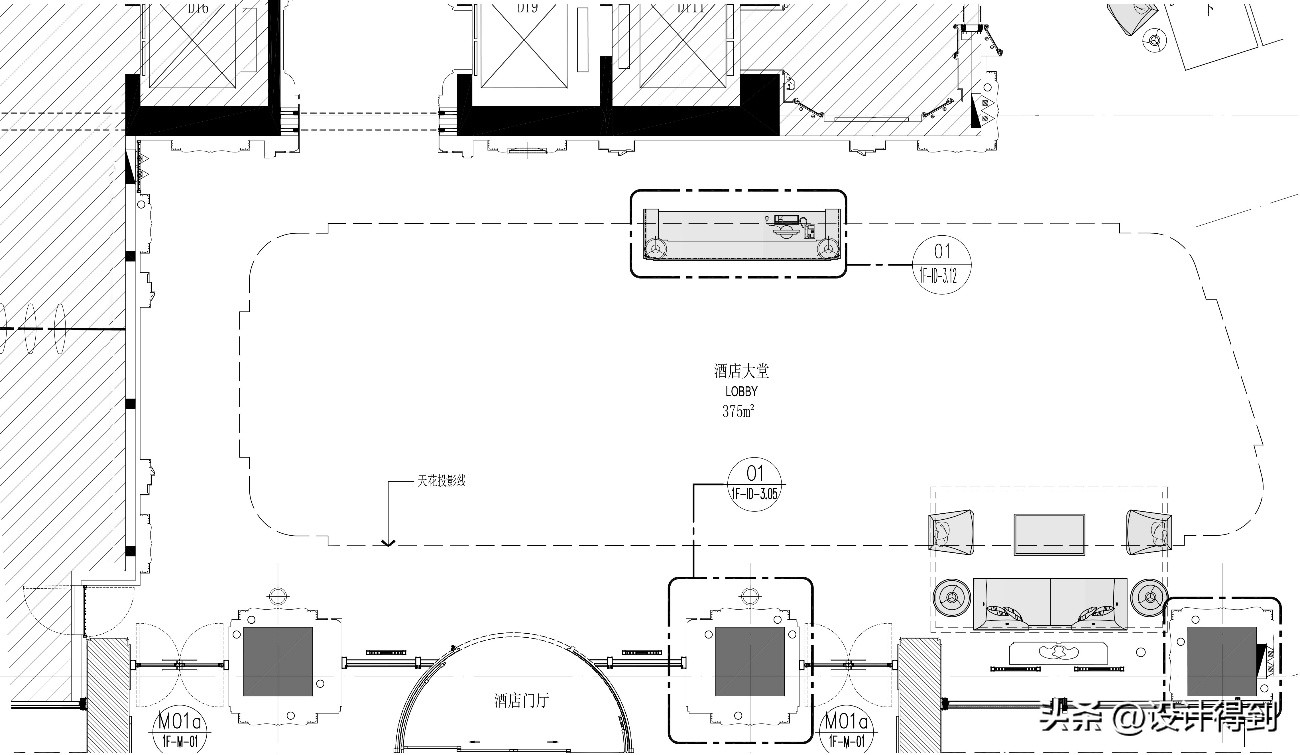

△酒店大堂平面布置图局部
像上边这张平面布置图，看似已经“细”画到一定程度了，那么我可能会告诉你， 你这是在为了把图纸画的好看而画图，既没有多大价值，还浪费了自己大量的制图时间。
为什么这样说？我们选4个点来分析下： 哪些地方可以细，哪些地方不应该细？

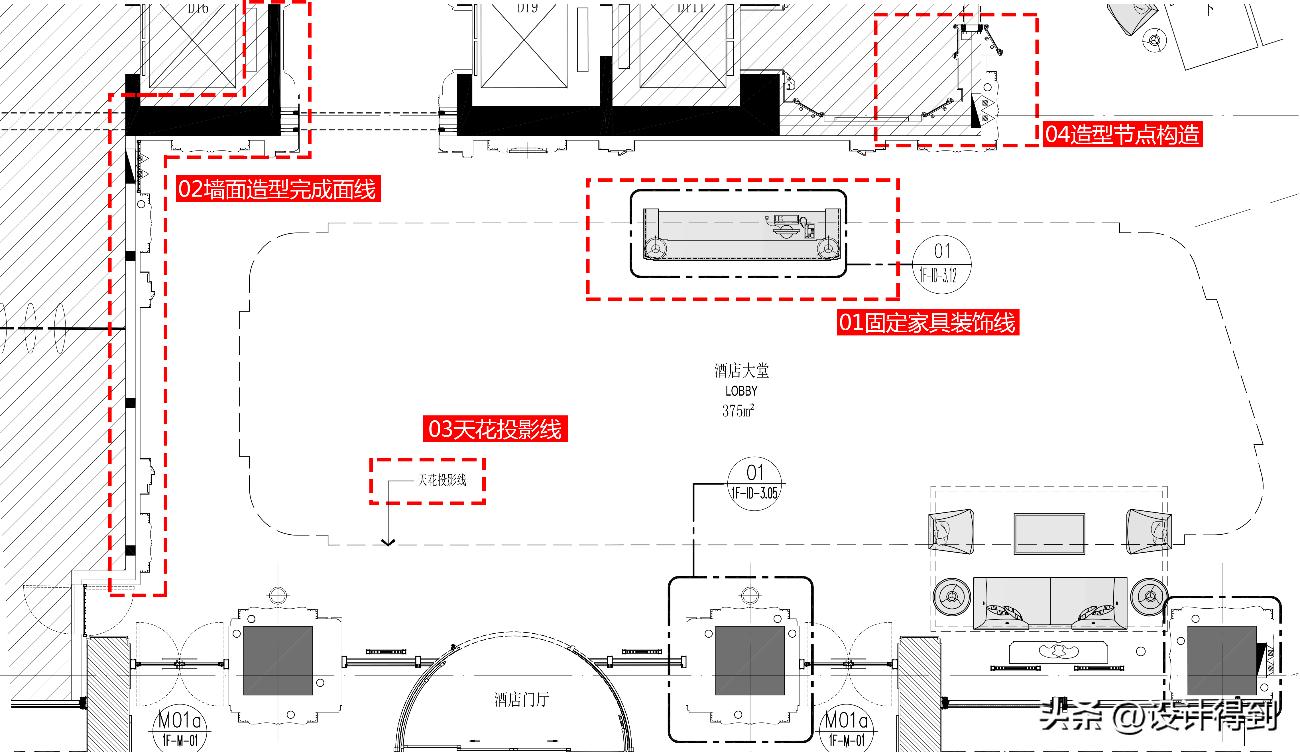

△平面布置图局部示意

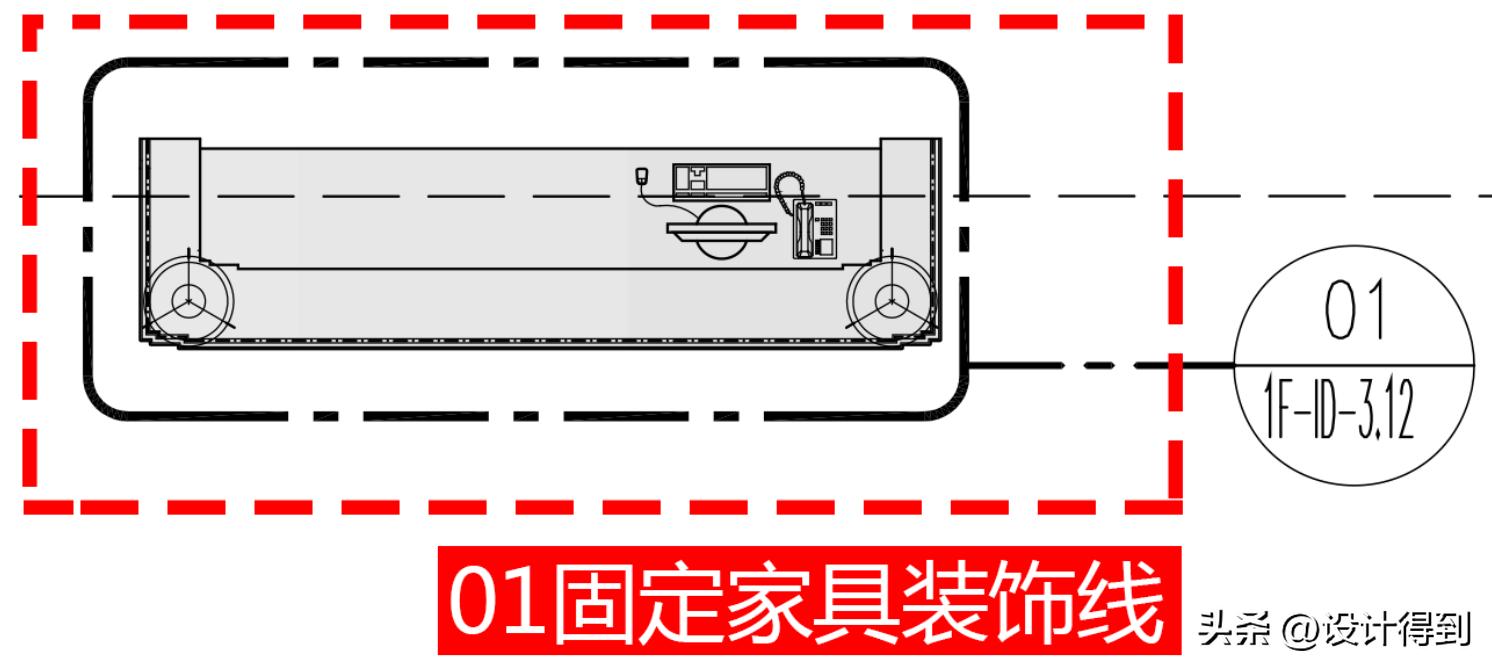

1、 固定家具细节
△局部放大图
01 处的固定家具细节，如灯具、电脑图块属于图面美观的装饰线条，在图面表达中属于合理部分，可以作为装饰图块来用。
2、 墙面造型完成面线
02 处的墙面造型完成面线是设计方一定要表达的，而且必须要把尺度控制的精准。
△局部放大图
3、 天花投影线
03 处的天花投影线，可以作为对于平面和天花的关系，可表达可不表达，根据公司规范而定。
但是平面图纸出图是不会需要这根线的，多数情况下，这根线只是辅助排布平面家具而存在的。

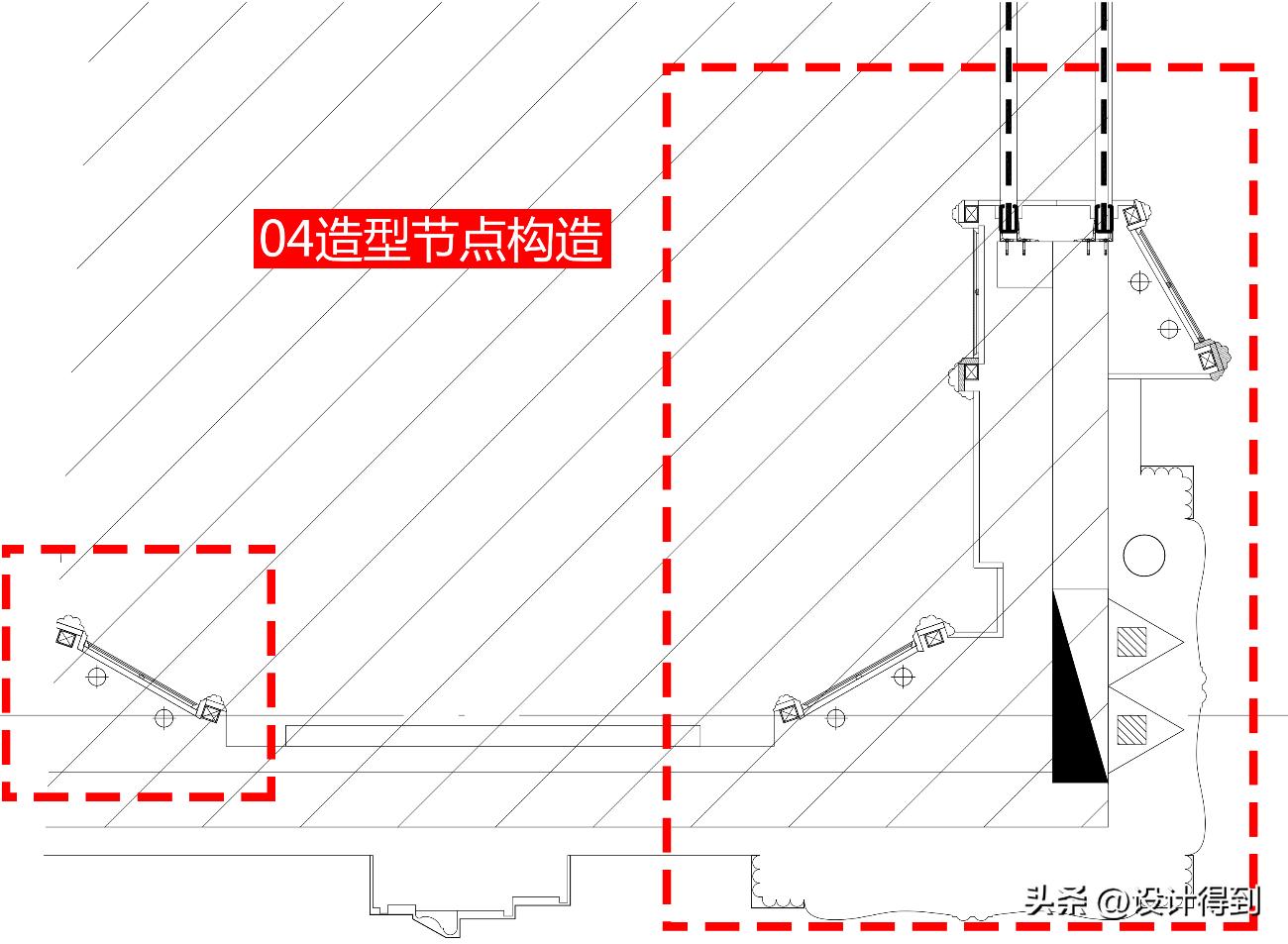

4、 造型节点构造
△局部放大图
04 处可以看到在完成面里面还有细部的钢结构节点等，在我们的平面布置图中是完全没有必要的，完全可以在索引在放大图中进行表达。
就跟画立面图纸，是不需要把里面的龙骨和吊筋都画出来一样。
03 . 5个平面布置图绘制要点
1、 绘图前，一定要先核查建筑结构图
△建筑图纸
开始制图之前，一定要养成 检查建筑图和结构图的习惯 。
如： 前期核对承重的梁柱位置、管井位置和厚度、楼层是否降板 等。
2、 复核消防规范

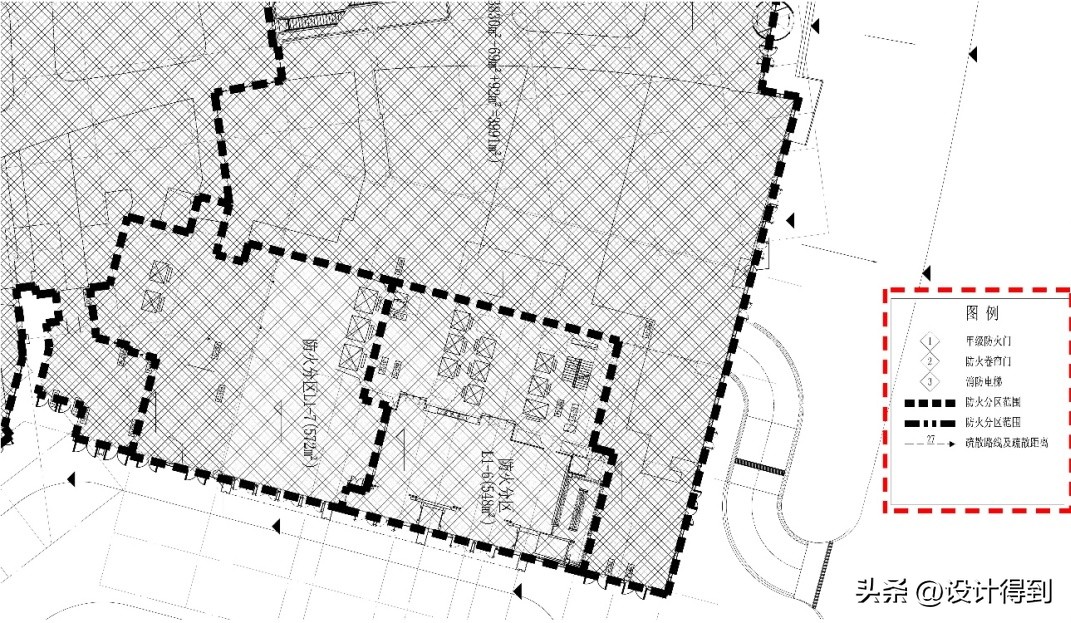

△防火分区示意图
设计方案的 防火分区大小、消防疏散流线、挡烟垂彼、防火卷帘以及防火门的位置 都要进行一一检查核对，这是我们绝对不能忽视的部分，也是项目高层的设计师应该重点关注的要点。
在平面布置方案中，对于防火门、消火栓的核对，大部分的方案设计师都不会考虑到 防火门的限制高度2300mm，还有消火栓的位置关系 。
如果装饰图纸中没有这些点位的信息，在做深化施工图时，应该 马上去核查建筑图纸，避免后期的种种问题 。
3、 检查隔墙的完成面尺度能否实现
△核对隔墙厚度与饰面材质是否匹配
a、 除了原建筑的墙体外，剩下的空间隔墙，都是属于二次结构墙体，是可以随意拆改的。
b、 隔墙的类型直接影响到最终的完成面尺度，以及相关的防火、隔音、防潮等因素，而很多负责方案设计的设计师，是很少会考虑这些细节的。
c、 制图之前，要根据完成面尺度复核一遍隔墙的类型，就能很轻易的发现哪些地方使用这种墙体是不能保证完成面的。
这样再去跟方案设计方沟通协商如何更改方案，不然， 图纸画完了，完成面不符，后期所有的平面尺度都跟着重新调整。
4、 检查家具点位是否合理
a、 固定家具 到不到顶 ，直接影响了 顶面造型和地面材质铺设 的范围。
b、 活动家具更是直接影响地面的拼花，或者顶面造型是否以家具为中心，还是以空间为中心。
所以在制图前，应该 确认固定家具是否到顶，活动家具排布方式是否是最终稿。
5、 核对建筑构件的点位
a、 当室内楼梯是建筑楼梯，作为装饰方，只需要注意楼梯完成面与装饰完成面的收口关系即可。
b、 当室内楼梯不属于建筑楼梯，还需要核对层高、楼板开洞位置，然后算步高和栏杆，考虑侧面收口等。
这个地方还需要 注意建筑中窗和幕墙的位置，注意隔墙和幕墙的收口 等。
小结 .
好了，到这关于平面布置图的内容就差不多了，接下来就看小伙伴们在实际当中的应用了，图纸还是要掌握 底层逻辑，多画多看 才能更快的形成自己的绘图习惯。

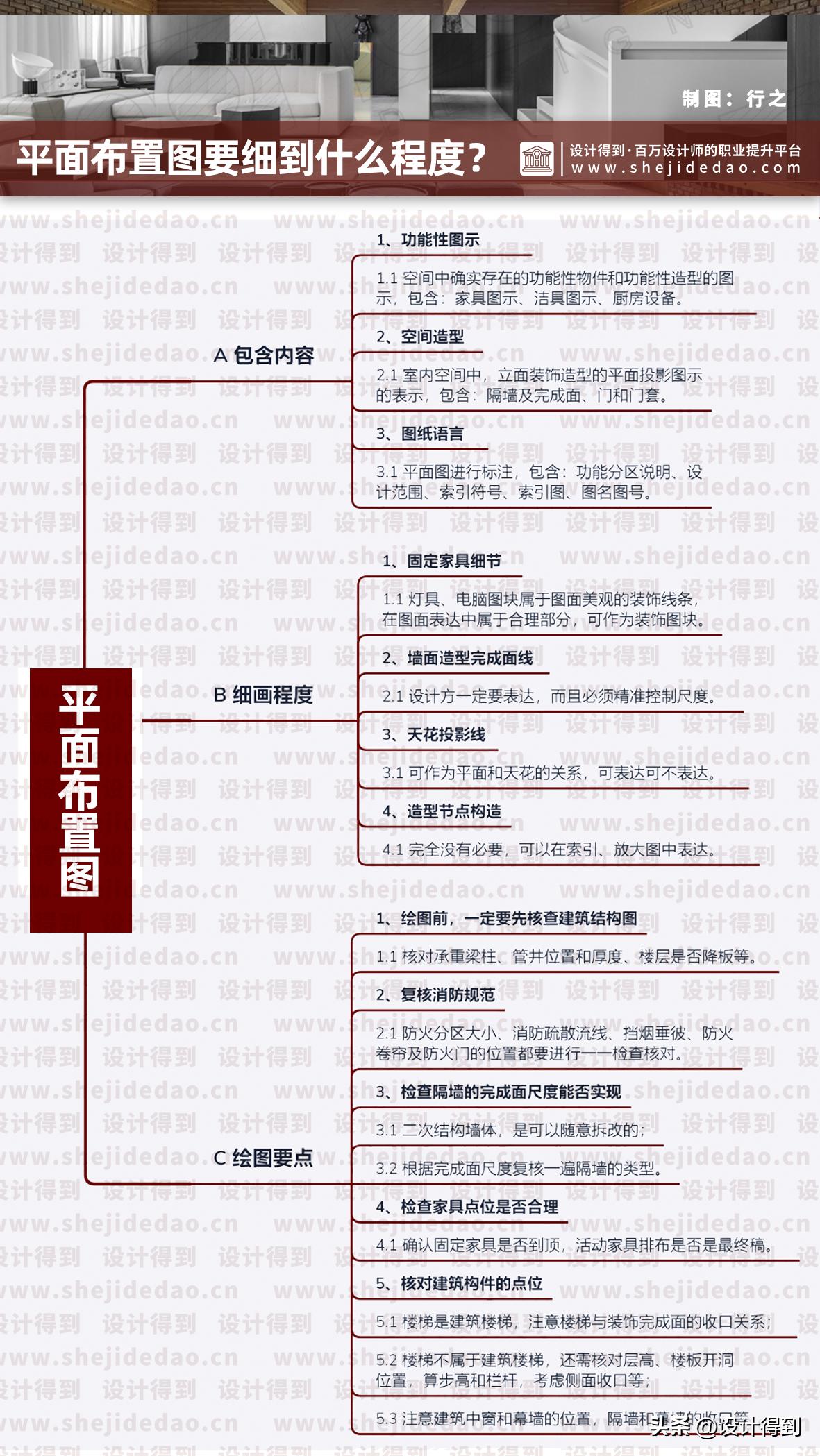

老规矩，咱们还是来总结一下今天的重点内容：
△点击保存，欢迎转发分享
