预防接种数字化门诊系统布线说明
- 取号机需要设置一个三孔插座，由于设备入线口较低，如走暗线可在离地面二十公分出线；需一根网线连接至机柜处。
- 每台“液晶一体机”安装位置处需分别设置一个五孔电源插座，分别一根网线连接到机柜服务器处，且所有电源插座设置一个单独总电源开关（建议电源开关设置在机柜附近），安装位置网线预留双线1.5m，线材不需要剪断。如吊挂，顶棚吊挂处需单独进行加固。
- 一根音响线串联所有音响到机柜处。设备安装位置预留音箱线0.5米，如安装吸顶式音响请在设备安装位置开好直径为17cm的孔。
- 综合显示LED大屏(单色、双色)通过一根网线连接至机柜。网线不允许出现中间接线，必须是一根整线。电源必须有地线并且安装漏电保护器（建议漏电保护器设置在机柜附近）。电源线以及网线到挂屏的中间位置再多预留2米。
- 留观机、自助查询机需要一根网线到机柜。机器后面需要设置一个三孔插座，由于设备入线口较低，如走暗线可在离地面二十公分出线。
- 各液晶电视后须有2个5孔插座，插座位置不可太低，防止儿童触到，由一根网线连接至机柜。
- 每台电脑一根网线连接至机柜。安放电脑处必须设置电源。
- 机柜安放处需要一个三孔插座，并需要外网接入。
- 布线过程中所有线路的两头均要做好标签方便查找（尽量不要使用纸质标签容易脱落），所有网线必须做好水晶头并且保证所有线路是测试通畅的。
10、 “询问诊、签核系统”：需在每台双屏电脑、平板设备的安装处布设一根网线到机柜，并留好五孔电源插座。
11、 “音、视频追溯系统”：所有摄像头需单独用网线连接到机柜，需在每个监控探头位置布设一整根网线到机柜位置。监控系统 因对传输质量要求较高，为保证视频质量，所以需至少使用六类网线、千兆网口，并用标签单独区分，并需在现场预先将摄像头所对准的监控位置（角度）确定好，摄像头端需多留网线至少5米以上，便于现场调试角度。
每个业务窗口桌位处至摄像位置需单独布设音频线：3芯0.5mm2 RVVP屏蔽电缆，电源插座需安置在桌位处。
12、综合液晶大屏：安装位置处需设置一个五孔电源插座（2.5平方电源线），并设置独立电源开关控制，一根网线连接到机柜，安装墙体需为实体墙。
13. 综合显示LED大屏(全彩色)：通过一根网线连接至机柜。网线不允许出现中间接线，必须是一根整线。电源必须有地线并且安装漏电保护器（建议漏电保护器设置在机柜附近）。网线到挂屏的中间位置再多预留2米。需单独2根音响线到机柜处, 并设置独立电源开关控制。
因该设备功率较大，电源线用≥3x2.5，电源开关>32A，网线使用六类网线。
14、智能消杀系统：每个接种桌使用的紫外线消毒灯，所用的强电线需连接到机柜服务器处，以便接线控制。
15、除菌净化子系统：需在安装位置处留有五孔电源插座，需无线路由器支持。
16、留观门禁系统：门上方安装控制器，门上方安装控制器位置需提供电源；需有一根网线从电控门控制器位置至留观机位置；进入门方向需预留手动开门开关，门外开关需一根网线到电控门控制器位置。
17、智能留观人脸识别系统：单独的液晶电视机处需五孔电源插座，一根HDMI线连接到机柜的“智能比对服务器”处（根据传输距离选用），服务器需正常上网；入口、出口处吊挂摄像头安装位置各一根六类网线。
用线标准：
1、网线：至少达到超五类网线以上（特别说明除外），所有网线俩端要多余留出1.5米左右，需将所有网线做好网 线头且测通、做好标签。
2、音响线：透明音响线，RVB2*1.5音响专用线。吸顶音响合适位置下拉多余出0.5米。
3、网线插头：所有预检端、收费端、登记端、接种端、查询机端、综合显示屏端安装好网线的网络插头。
4、电源插座：所有涉及到得电源插座必须要接地线。
LED大屏(单色、双色)电源线要求：大屏 功率峰值1000W 用≥3x1.5 电源线，开关>10A。（全彩色大屏 请见第13条单独说明。）
条屏 电源线要求：每个条屏功率35W 用2×1或2×1.5的软线绞线(RVS)或软护套(RⅤV).开关采用小于10A的.
5、需要电源插座的地方有：所有预检端、收费端、登记端、接种端、查询机端、大屏端、机柜端、取号机端、电视端、液晶一体机设备。其中条屏、综合显示屏需要安装电源的控制开关。（机柜处必须至少1个5孔插座）
6、所有涉及的线路按照要求安装到位。
7、所有线材符合国家标准要求。
8、所有强弱电必须分开，避免干扰。

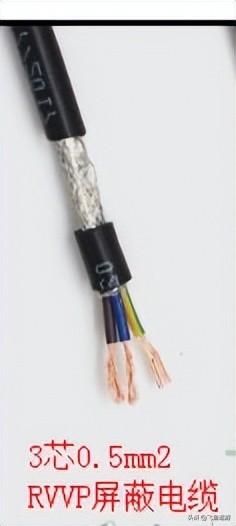

附相关线材图片：
