通过为三层交换机VLAN虚接口设置IP地址，从而实现不同VLAN间通信。VLAN创建后才能为此VLAN创建虚接口，近而为虚接口配置IP地址。H3C网络设备一个虚接口仅支持配置1个主IP地址，从IP地址数量视具体设备型号而定。VLAN虚接口从IP地址应用场景单一，主要是为了实现一个VLAN内多个网段互联。
实例1：如图1，VLAN 10内存在两个网段，分别是192.168.61.0/24和192.168.62.0/24，现在要实现这两个网段内的主机相互通信，方法就是创建VLAN 10的虚接口，然后配置主IP地址192.168.61.1作为第一个网段的网关，配置从IP地址192.168.62.1作为第二个网段的网关。

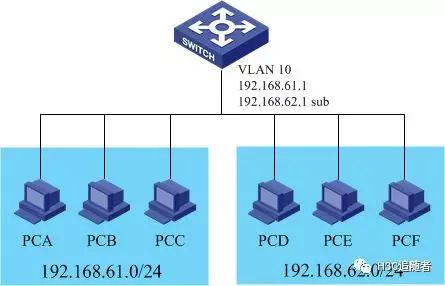

图1 VLAN 10内存在两个网段
具体命令如下：
#创建VLAN 10
[H3C]vlan 10
[H3C-vlan10]quit
#创建VLAN10的虚接口
[H3C]interfaceVlan-interface 10
#为该虚接口配置主从IP地址
[H3C-Vlan-interface10]ipaddress 192.168.61.1 24
[H3C-Vlan-interface10]ipaddress 192.168.62.1 24 sub
#当前虚接口视图下查看配置信息
[H3C-Vlan-interface10]displaythis
#
interfaceVlan-interface10
ip address 192.168.61.1 255.255.255.0
ip address 192.168.62.1 255.255.255.0 sub
#
return
实例2：如图2某局域网为了方便管理，所有无线AP划分在VLAN 10中，网段是192.168.61.0/24，连接无线AP的终端划分在VLAN20中，网段是192.168.62.0/24。一般的解决方案是核心交换机创建两个VLAN，并配置相应虚接口，即可满足需求。现在假设接入交换机的端口类型仅支持access类型，无线AP直接连接接入交换机的某端口，那么所有无线AP和终端只能在一个VLAN中，同时也只能在一个网段中。如果想要保证无线AP的管理网段和终端上网网段不变，这个时候VLAN虚接口从IP地址就发挥了作用。可以将无线AP和终端划入一个VLAN中，通过为该VLAN虚接口设置主、从IP地址达到目的。具体配置命令同上个例子。

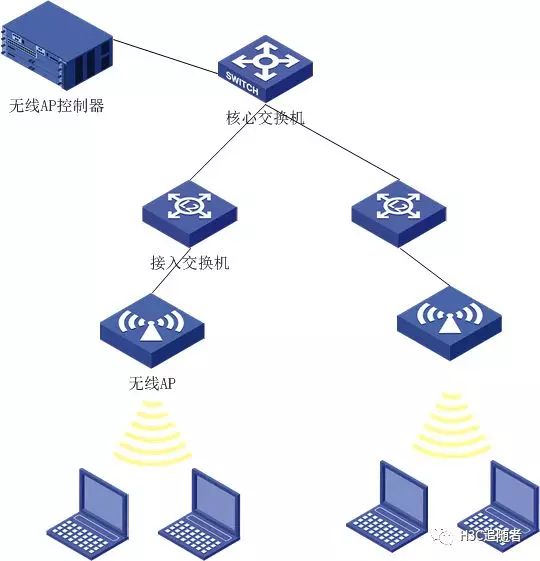

图2 局域网的拓扑图
本文转载自H3C追随者微信公众号；文内观点仅供参考。
