大家好，我是专注新风多年的设计师老陈！
今天拆的这台机器是远大的FF100PRO双向流带全热交换的壁挂新风机，最大风量100m3/h,热交换效率最高70%。这台机又是应粉丝的要求来拆的，由于没找到二手机，直接全款买了台全新的，老板白花花的银子就这样刷刷刷的往外挥霍了。远大的FF100是前几年出来的，一直销量很好，应该是全国销量最高的双向流壁挂新风机，我买的是前年出的改款，远大FF100PRO版本。
是不是很难想象，这么一台小小的机器就能实现双向流加热回收，这也是它销量好的原因之一。话不多说，老规矩我们先来看外观，再测试和拆机。
一、外观细节
1、外观

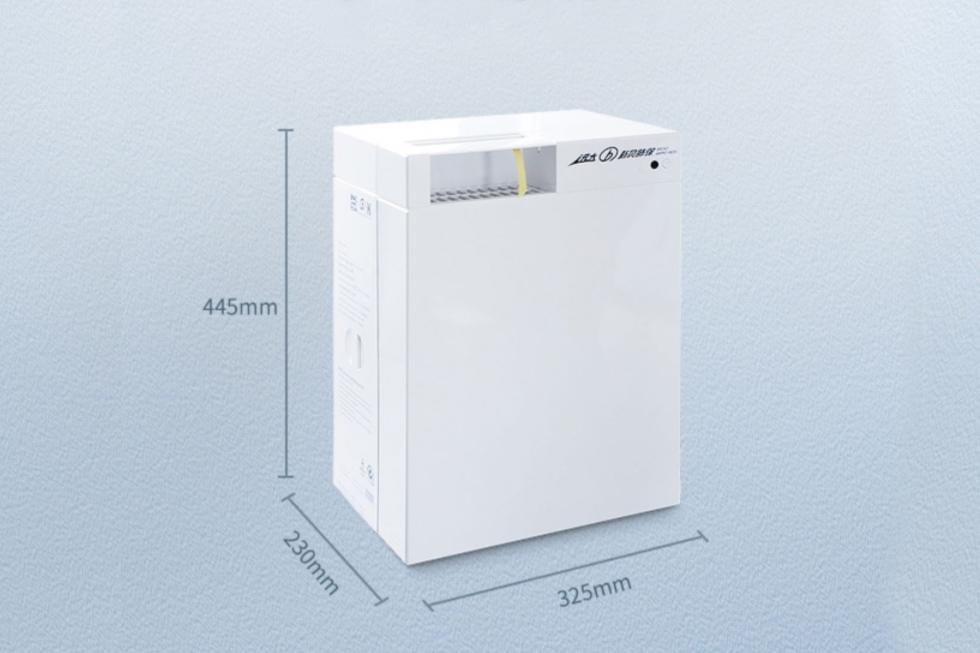

这台机器长352*230*445（MM），虽然体积挺小的，但是忒厚了点，显得有点臃肿。

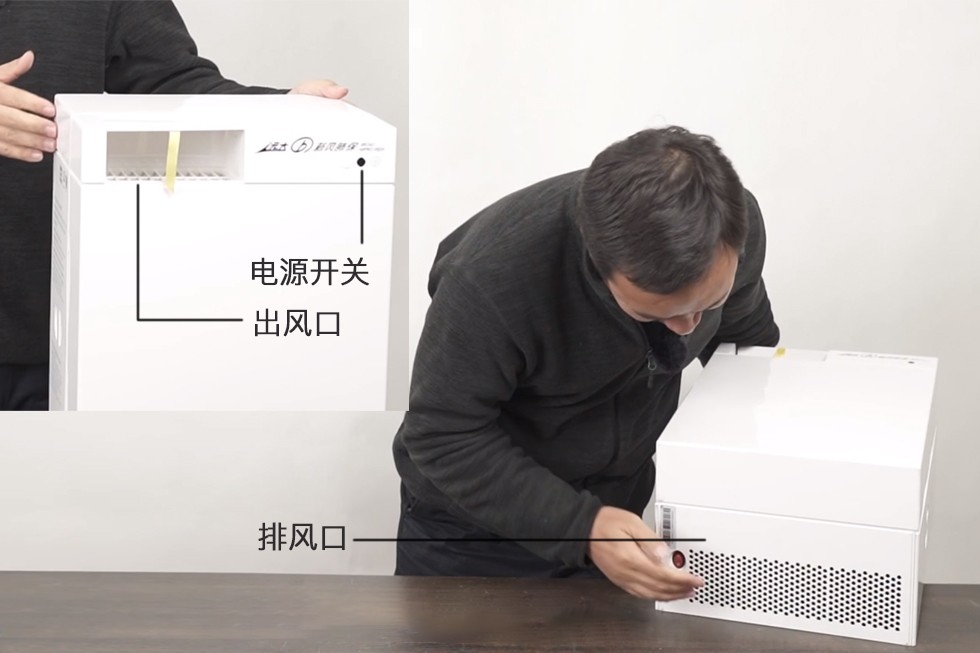

机器左上角有一个开关键，顶部是出风口，底部是排风口，

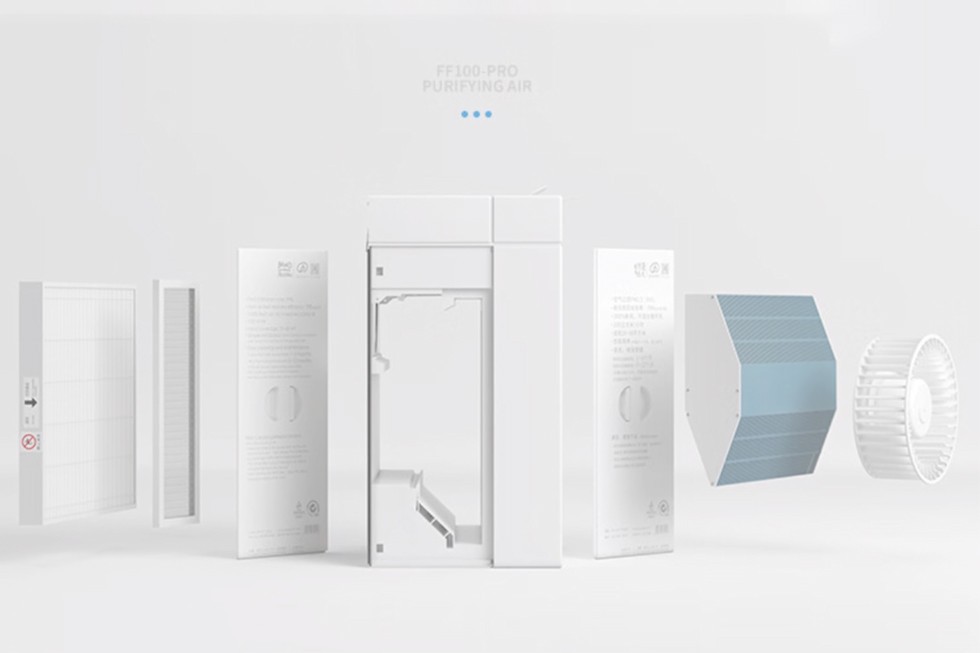

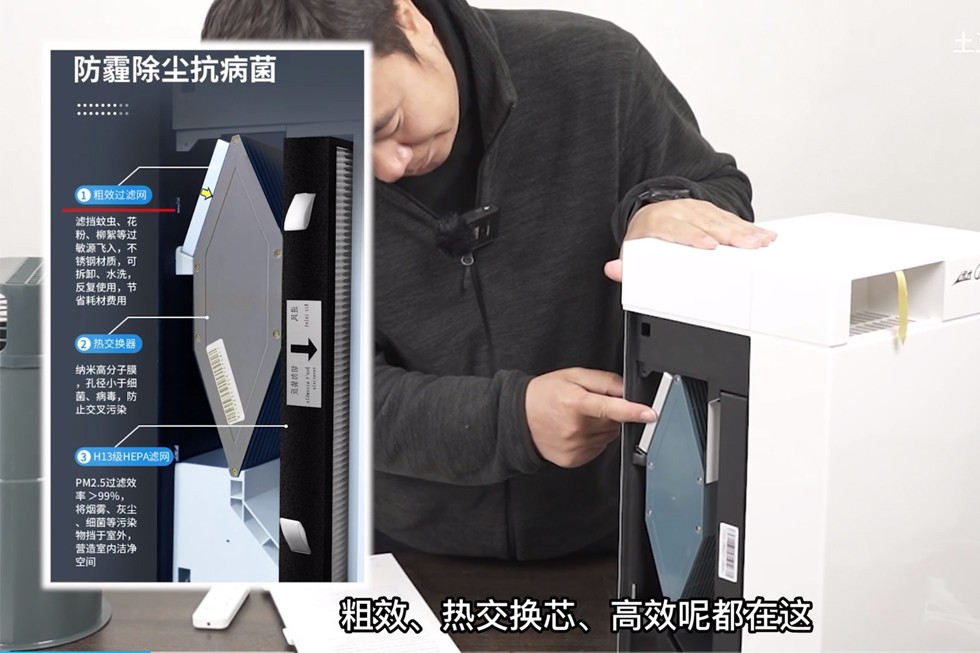

侧面是更换过滤器的地方，面朝机器的左边侧面有一个按键，简单一按一拉，侧面盖子就能打开，里面有粗效过滤器、全热交换芯、高效过滤器。
2、控制
远大还为新风机配备了遥控器，上面有开关键、风量加减、睡眠模式。此外，远大还有自有APP，功能差不多。
3、风管

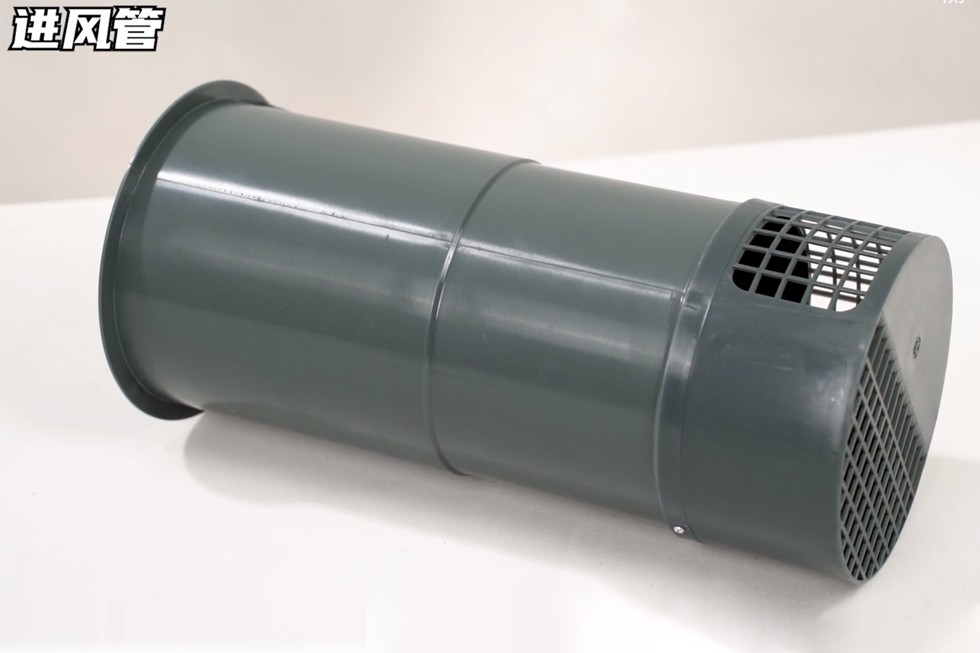

远大的进风管是很有意思的，因为是双向流的新风机，所以管子内部空间分为了两半，一半进风一半排风。
更有意思的是它的风阀设计在了风管内部，这样设计的最大好处就是不占地方，里面这根线是控制风阀的电源和数据传输的。

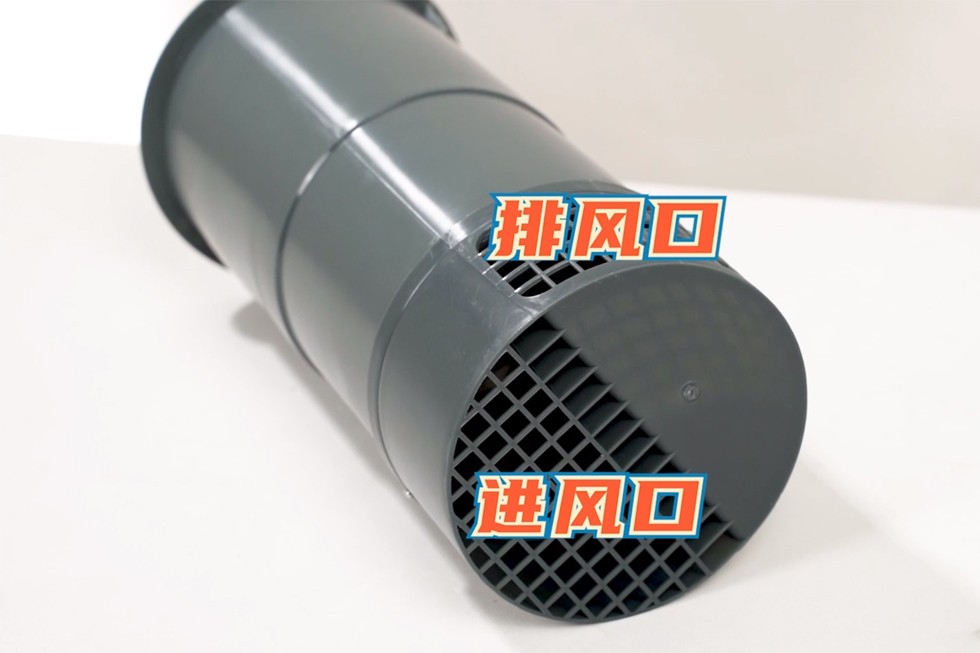

它朝外的风口，进风和排风是两个不同的朝向，进风口是直进的设计，没有向下，如果向下就把排风给抽进来了。
但是直进也是个麻烦事，遇上大雨加大风的恶劣天气，很有可能会把雨水给吸进来，所以建议极端天气您最好关机，这样管子就算进水了，也会因为安装的倾斜度，能自然的流出去。
4、工作流程

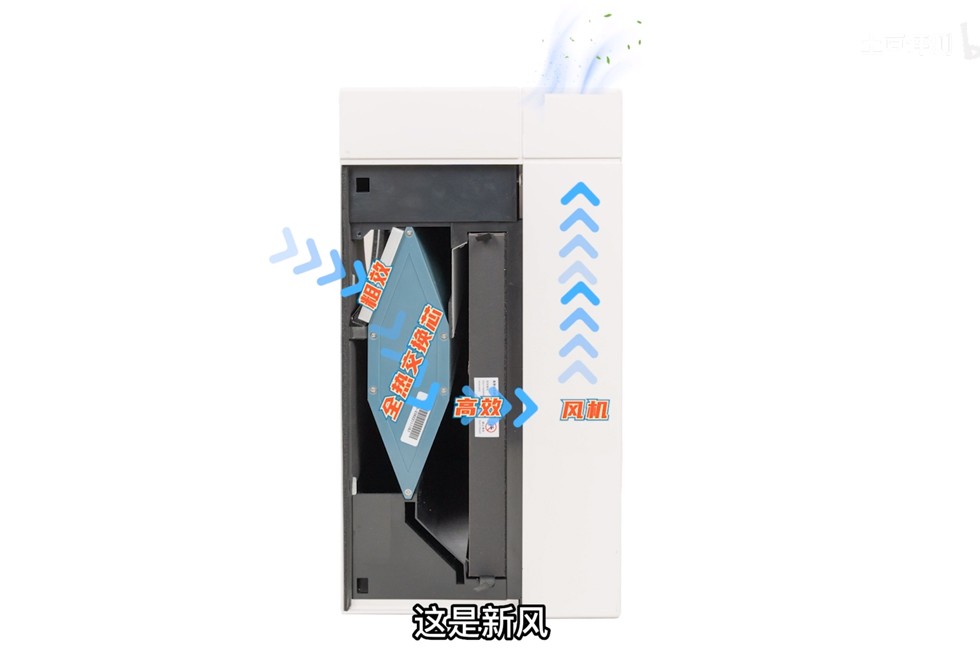

观察它的气流走向，空气是从室外进来，经过粗效，再经全热交换芯，经高效过滤后，往室内传输新风。

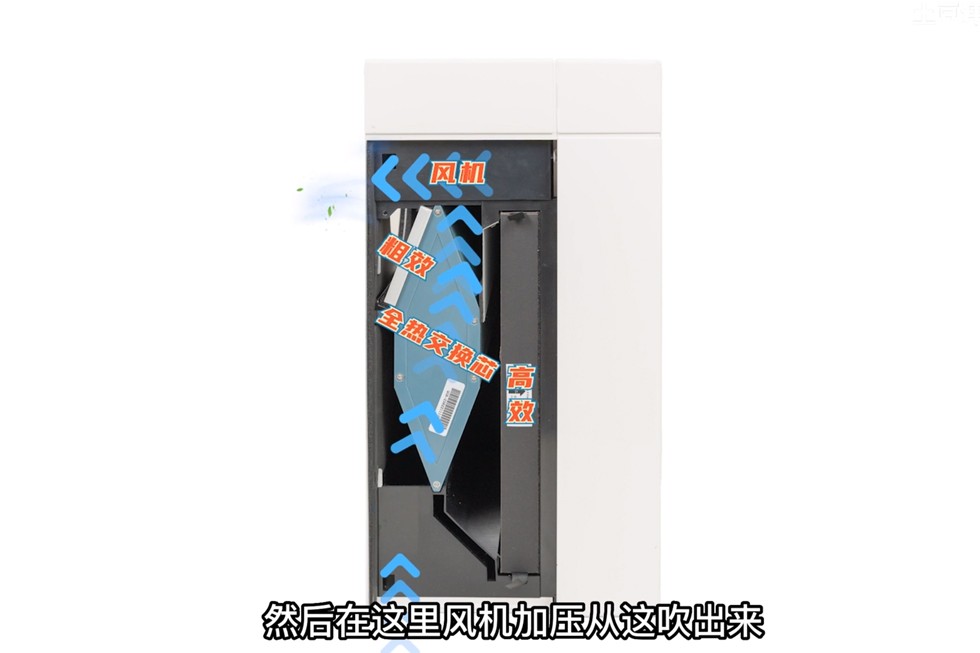

排风是从风机下面往上吸室内的空气，经全热交换芯，然后风机加压往室外吹。
二、噪音测试
考虑到测试时所处的环境在写字楼内，四周都是人流车流，导致背景噪音过高，所以用噪音检测仪测出来的数据不能直观反映。那怎么能测出最直观的数据呢？考虑到环境噪音，最直观的办法就是让大家直接听到。这台机器总共4个档位，睡眠档和1、2、3档。睡眠档30m3/h，能感受到风量，噪音很轻几乎听不见，睡觉的时候，开这个档位很合适；1档50m3/h，风量加强了一点，能明显听到噪音;2档75m3/h，风量更大，噪音变得嘈杂起来了；3档100m3/h，风量更大，噪音变得很吵很明显，一般人受不住的，感兴趣的朋友欢迎去视频里面感受一下。具体观看噪音测试请跳转第三方视频链接：https://www.bilibili.com/video/BV1yb411f7QK/?spm_id_from=333.999.0.0&vd_source=84c1ffe7b410f4c6e407363e08d2de66 噪音测试具体时长位于2分33秒至3分22秒。
噪音大是壁挂型热交换机的通病，我曾经花费2-3年时间做研究，却没有量产这种机型，就是因为这个噪音真的没办法控制。
两台风机还要加热交换芯，芯小了没用，芯大了阻力又大，风机功率又需要更高，噪音更没办法控制了，官方给的最低档噪音是27db,在同类机型中算低的，但远高于单向流壁挂机的最低的风量。有朋友建议加消音棉，EPP之类的材料降噪，但事实上，这些材料很鸡助，能降2、3个分贝就很不错了，消音降噪主要得靠结构，机器框架这么小，零件又很多，往哪里整结构？能装进去就不错了。
既然噪音和热交换效率都干不好，那在没搞好之前，不如先放弃双向流，把温度的这方面的工作交给空调和PTC去解决，咱们先一心一意去处理好空气和噪音问题。

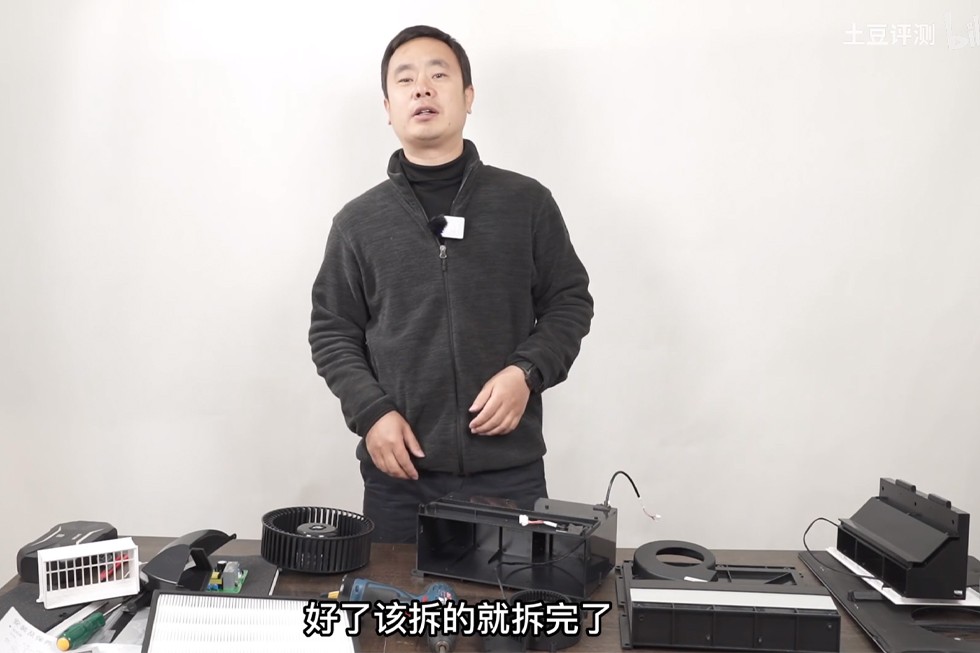

三、主机拆解

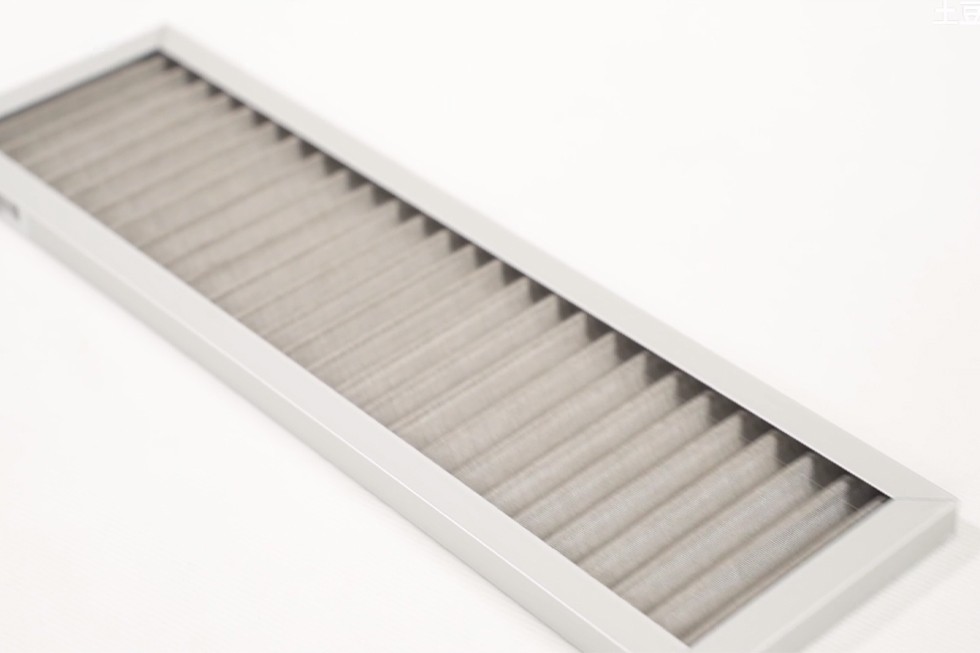

远大的粗效过滤器是一张金属网，脏了直接取出来，清洗后再装进去，能用3-5年。有它在，可以抵挡毛发，树叶，小鸟之类的，挡灰尘有点不现实。

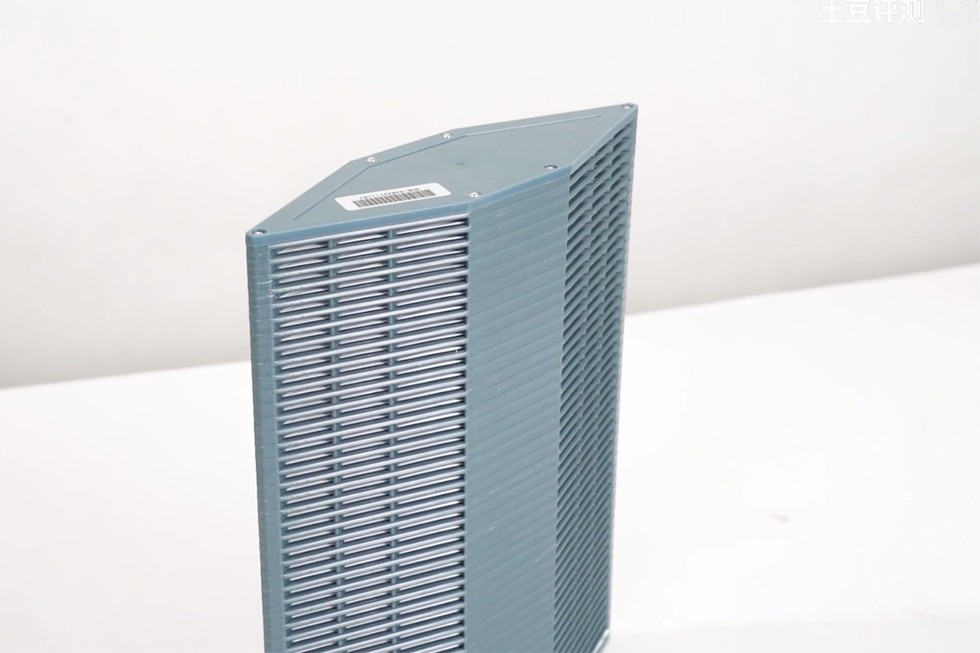

全热交换芯，它的内部结构很简洁，里面是一片一片的塑胶纸，全热交换的过程是热空气从一面吹过去，冷空气从另一面吹过去，冷热空气经过塑胶纸，产生热传导形成温度交换。
全热交换的效率主要是受材料影响，其次是体积。材料好传导效率越高，反之则低。还有就是靠体积，空气在里面停留的时间越长，传导的能量就越高。远大这款机器解决了有没有热交换的问题，价格也适中。它还有可以进步的空间，比如加大热交换芯，提高30-60风量区间的热交换效率，要是这个区间能有70%或更高的效率那就更完美了。

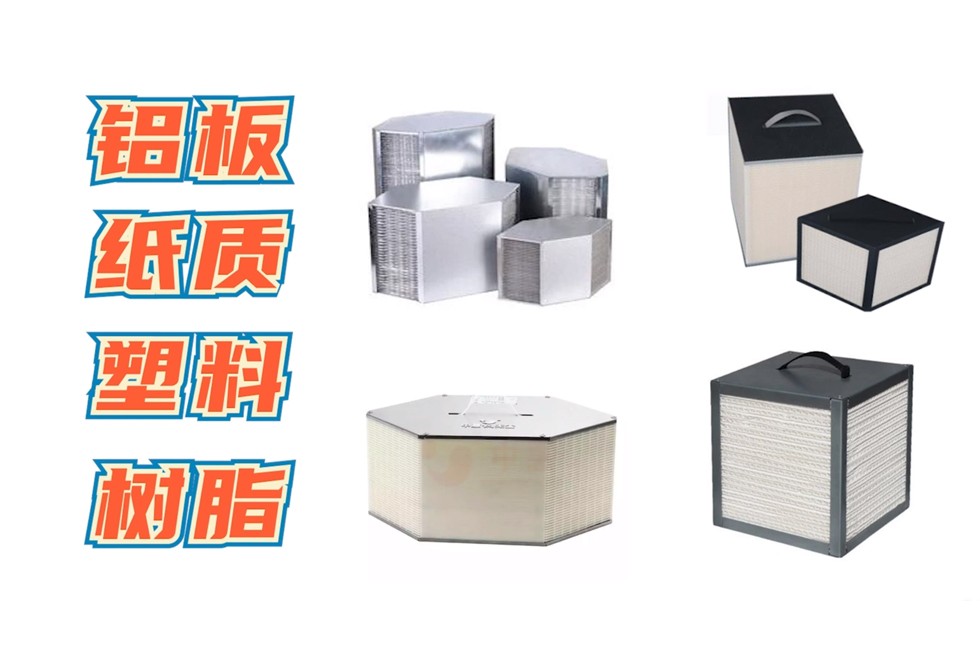

热交换材料有好多种，最基础的有铝板、纸制的，质量再好点的有塑料、树脂的。
前几年还有石墨烯的，石墨烯高调了两年，查过它的专利，宣传的效率对比国外产品提高了15%，但是近几年已经消声灭迹了。

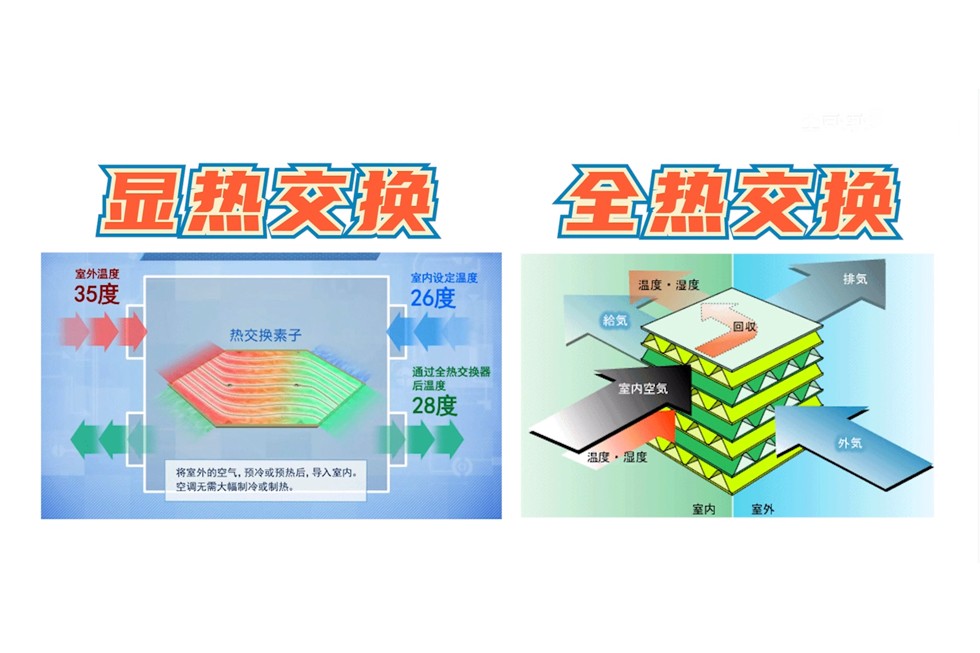

这些材料里面，就纸制和石墨烯能做全热交换，其他材料只能做显热交换。显热交换简单的讲就是只能交换温度，全热交换是既可以交换温度又可以交换湿度。这就是两者的区别。
全热交换听起来就很高级，但是用新风多年的老外们都更青睐显热交换，高端产品基本上都是用树脂做热交换芯的。看这台机器的结构就能知道，热交换芯是会积灰的，积了灰那还交换个啥，而树脂材料除了效率高以外还能清洗，没事就可以把它拖出来冲一冲水，还能继续使用，而纸质材料不支持冲洗，强行冲洗，冲一两次就坏了，就成了耗材，并且纸的阻力巨大，是树脂的1-2倍。

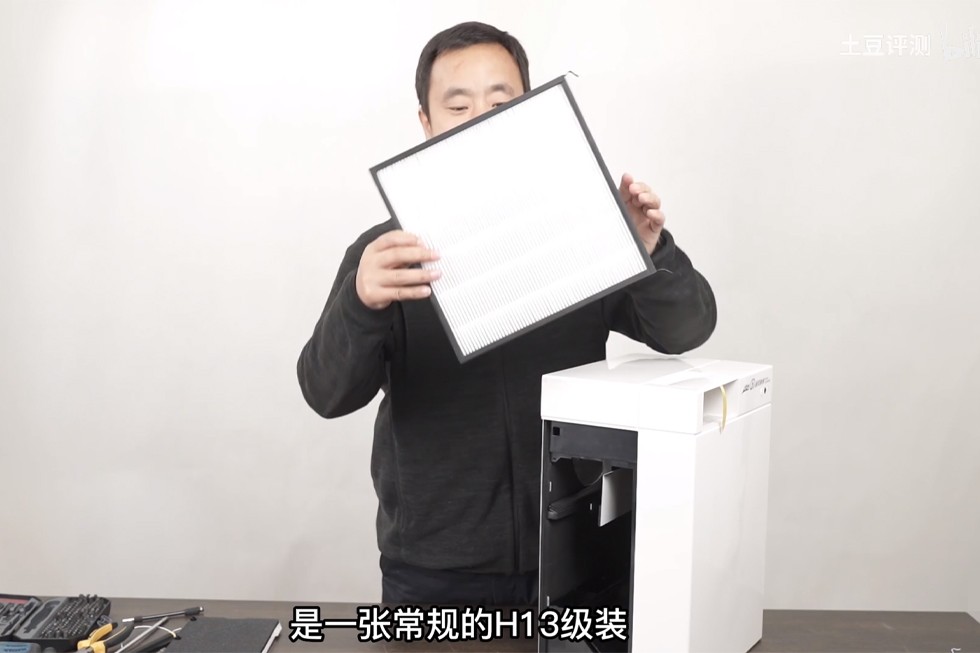

后面是一张常规的H13过滤器。

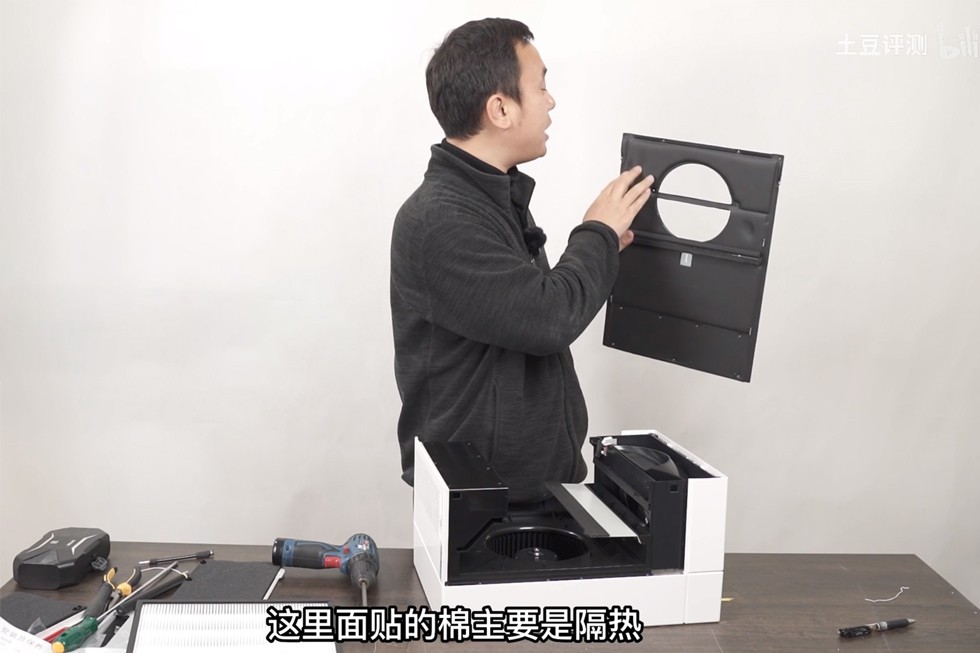

后盖里面贴的棉主要作用是隔热，消音的作用就微乎其微了，基本上可以忽略掉。

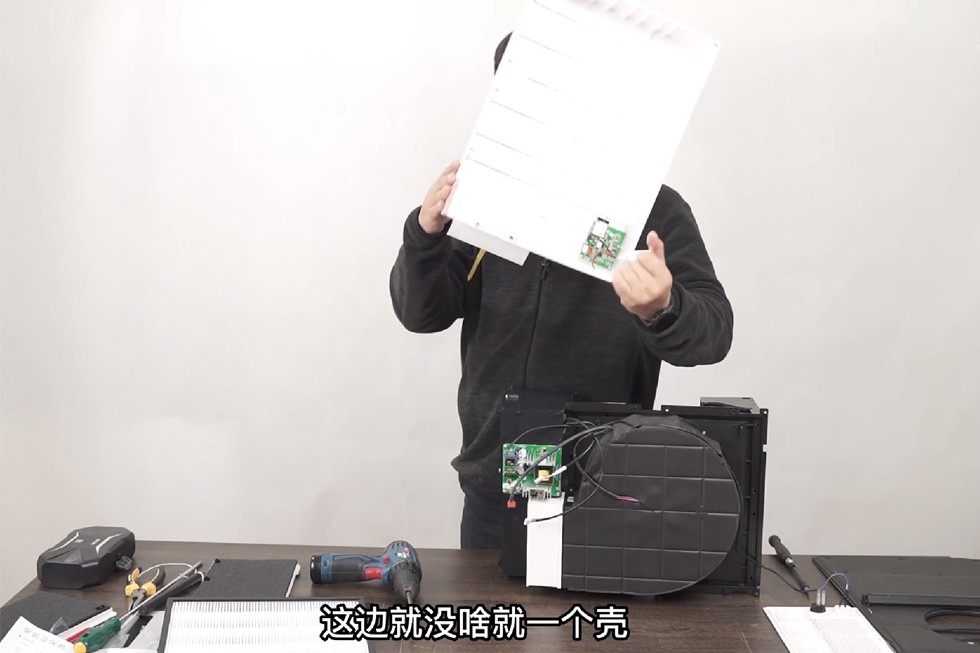

外壳上有一个WIFI芯片控制控制面板，电源板在风机出口旁边。

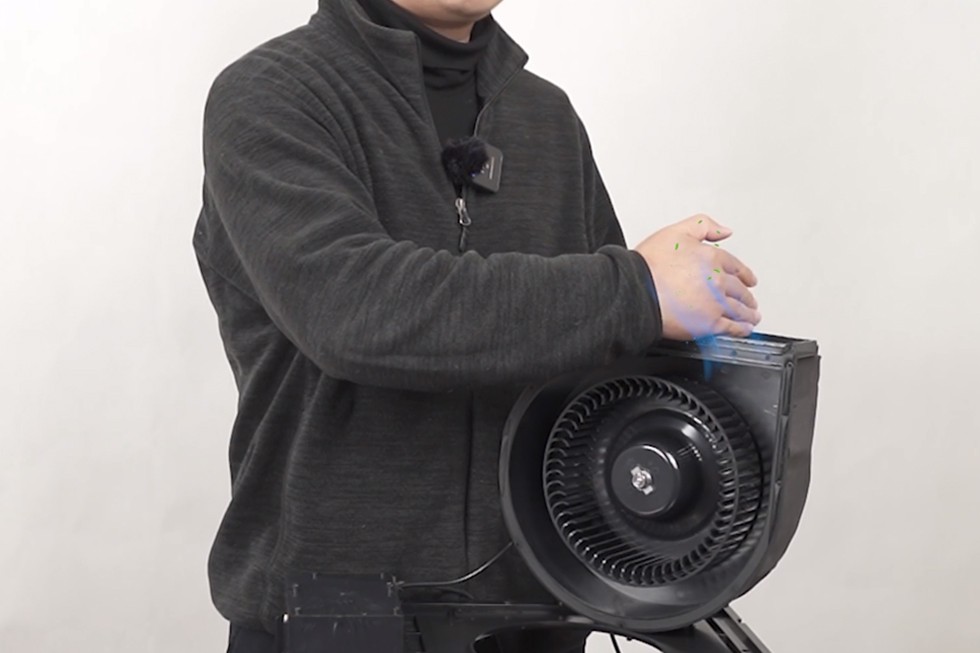

风机包了薄薄一层的消音棉，主要也是隔热用，要指望它消音降噪，那是不切实际的。风机的出风口设计了一个直角，风速在这里是很大的，装这样的一个角，噪音会加大，但为什么有这个设计呢？推测装这个角是为了让风斜着吹出来，形成均匀出风的效果。风机是DC24伏，不知道是哪个品牌。

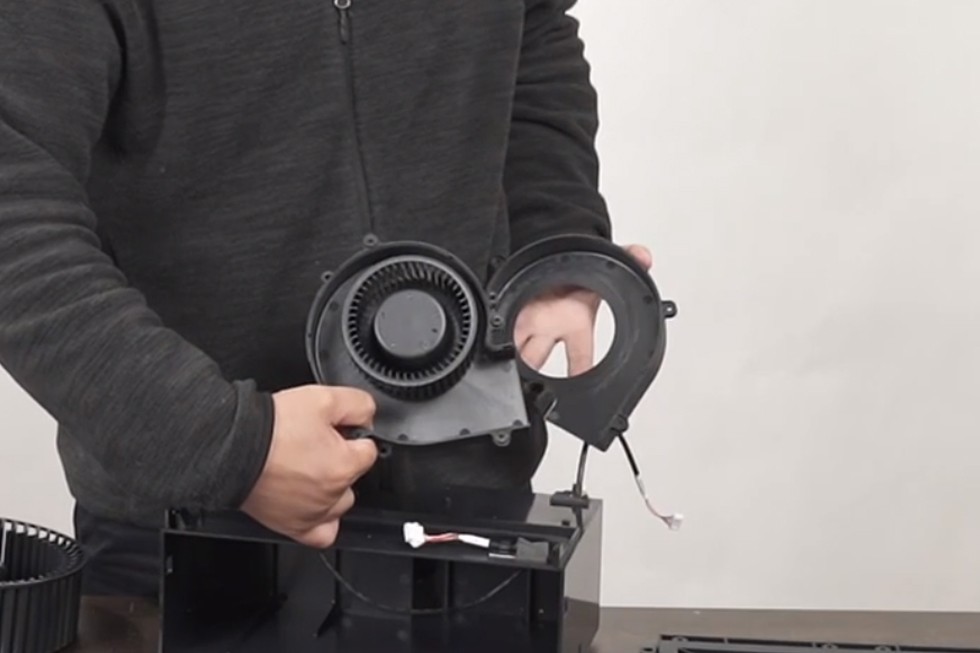

最后还有个排风机，顾名思义，就是排风用的，它比风机小巧，也不知道是什么牌子，感兴趣的可以去查一查。
这个机器的零件，都是塑胶材质，要是遇上新机开机，塑胶味不可避免。
好了，今天就到这里，欢迎观注老陈。如果你有什么想拆的新风产品，可以告诉我，老陈帮你实现！！！
