上一节我们学习了多段线，为了更好地理解和应用，今天我们就来学习第五章《AutoCAD 2019 绘制几何图形》的第十四节《AutoCAD 2019 绘制多段线实例》。
5.14.1、绘制多段线实例

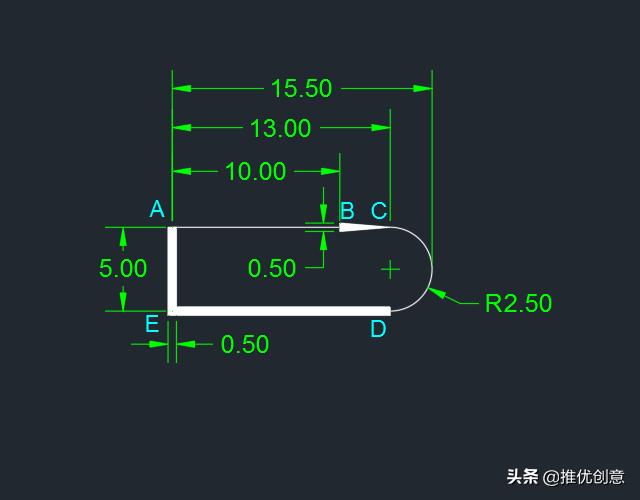

本实例将为你一步步详细讲解如何绘制出下图的多段线。也顺便复习一下各坐标系的灵活运用。
按"F8"键打开"正交"模式，开始绘制。
命令：PL（表示PLINE，绘制多段线。）

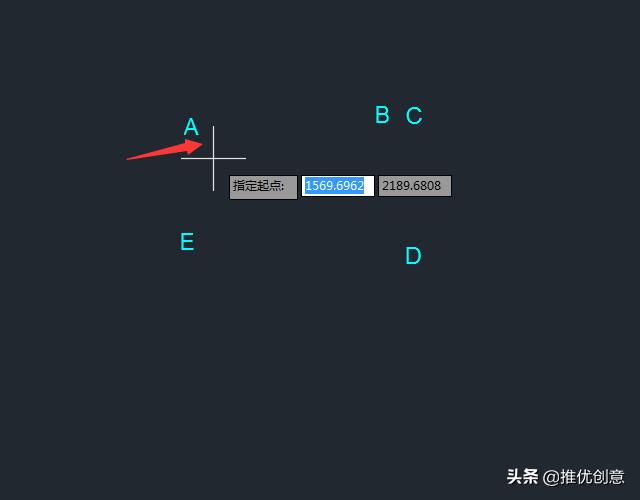

点击拾取A点作为直线型多段线的起点。

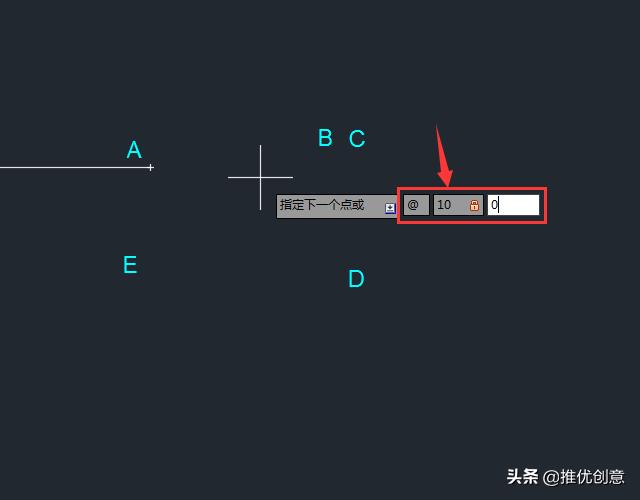

输入B点的相对坐标值"@10,0"后回车。
这样我们就绘制出了多段线的AB段，它的线宽为0。

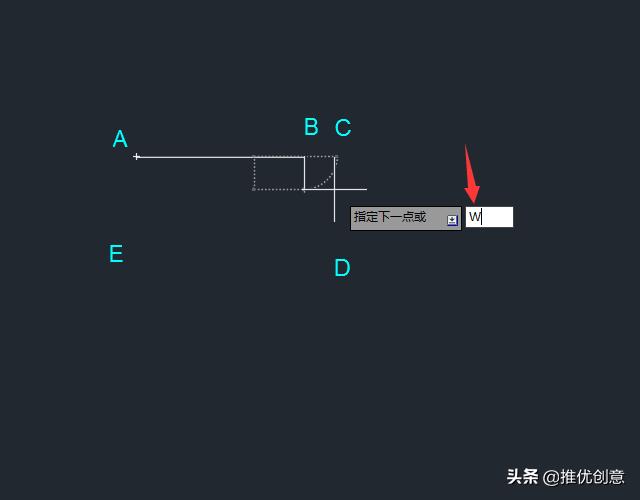

为了改变BC段的线宽，我们输入：W（表示With，更改线宽）

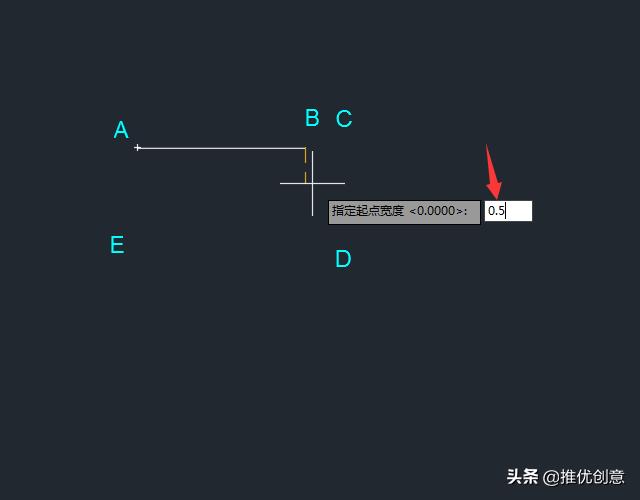

接着输入起点的线宽值，本示例我们输入"0.5"。

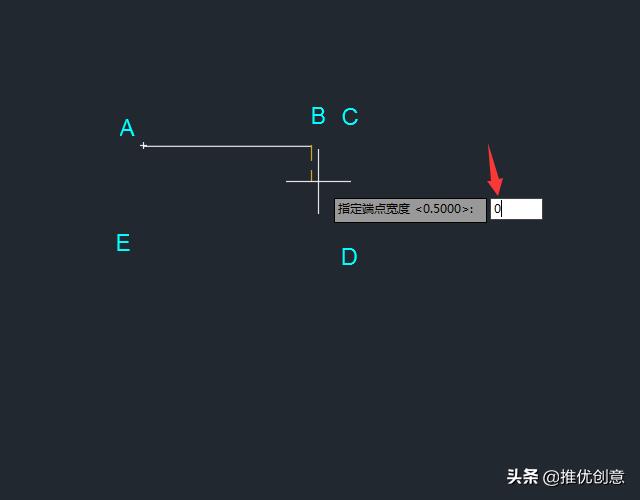

输入端点的线宽值，本示例我们输入"0"。

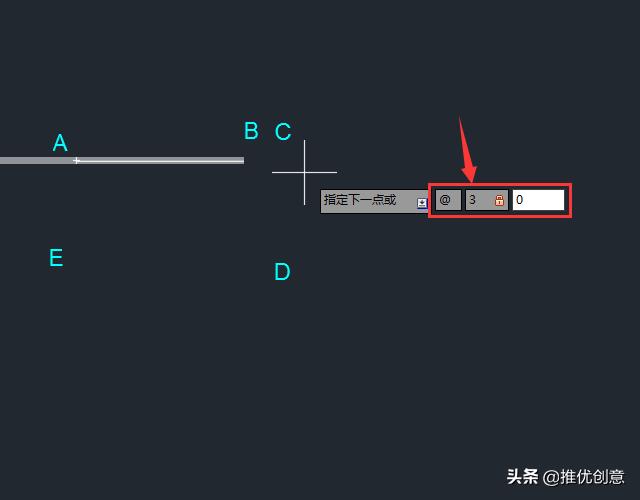

输入C点的相对坐标值"@3,0"后回车。

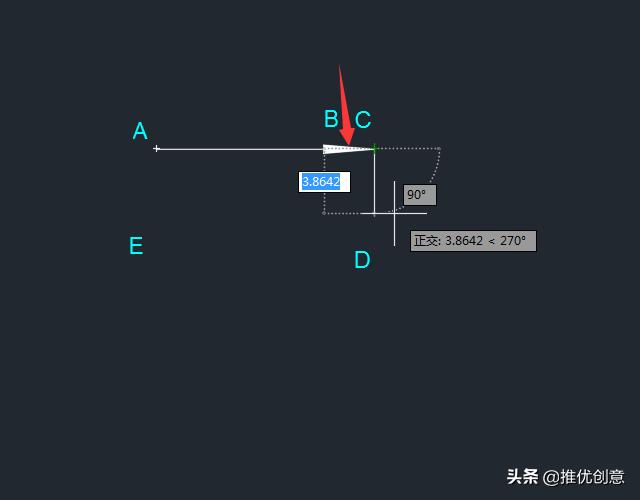

这样我们就绘制出了多段线的BC段，它的起点线宽为0.5个单位，端点线宽又变为0。所以此段多段线看上去像一个"箭头"。

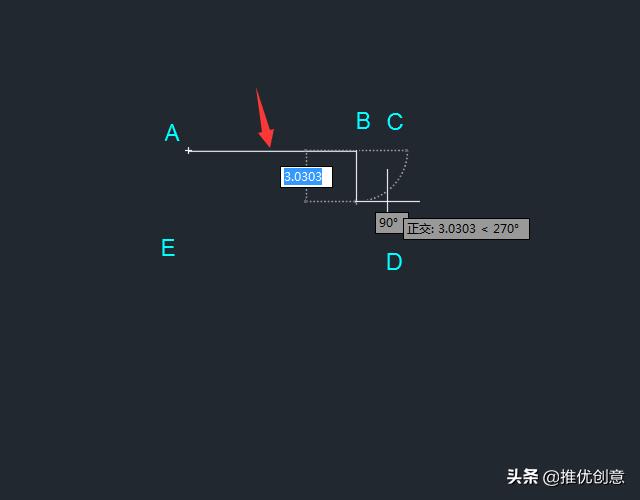

目前我们绘制的是直线型的多段线，接下来我们要绘制圆弧型的多段线了。

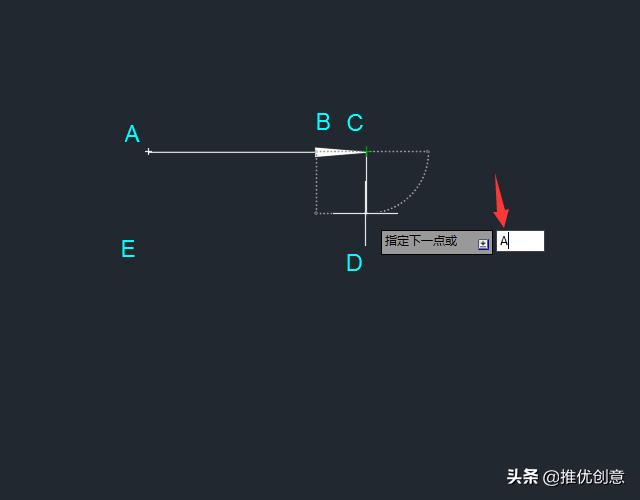

输入：A（表示Arc，改为绘制圆弧型的多段线）

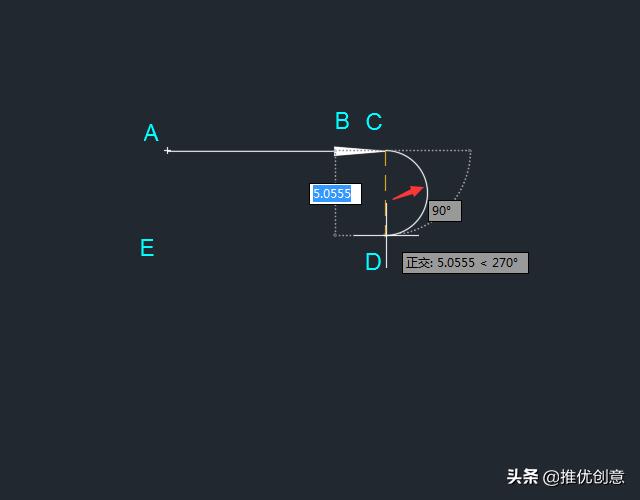

如下图所示，我们向下移动光标，发现由之前绘制直线型的多段线改为绘制圆弧型的多段线了。
输入D点的相对极坐标值"@5<-90"后回车。
这样我们就绘制出了CD段的圆弧式多段线，它的线宽值为0。

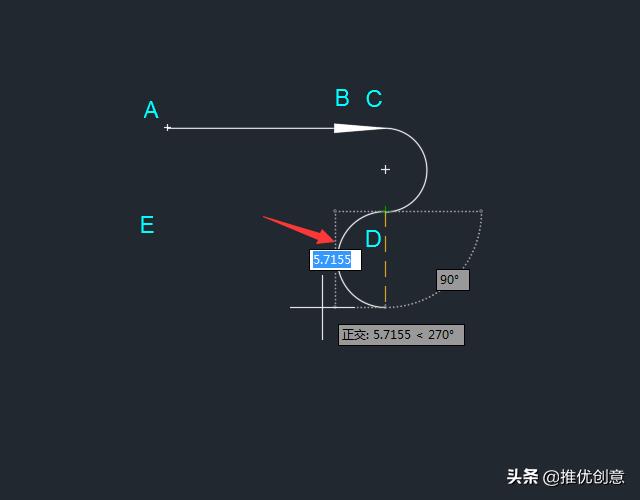

接着移动光标，发现会继承绘制圆弧型的多段线，这显然不是我们接下来想要的。接下来我们是要绘制直线型的多段线。

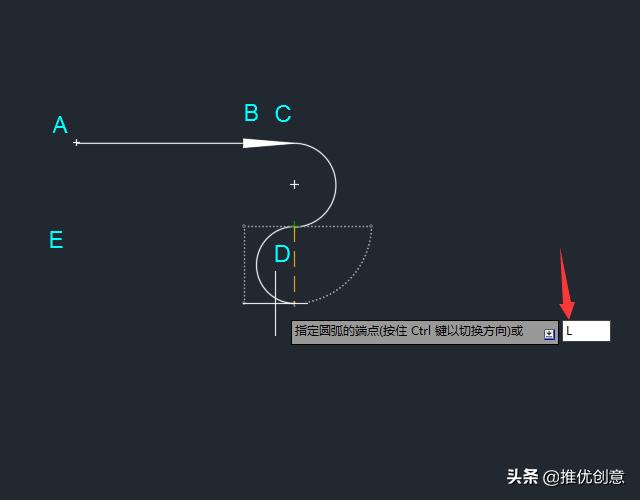

输入：L（表示Line，绘制直线型的多段线）

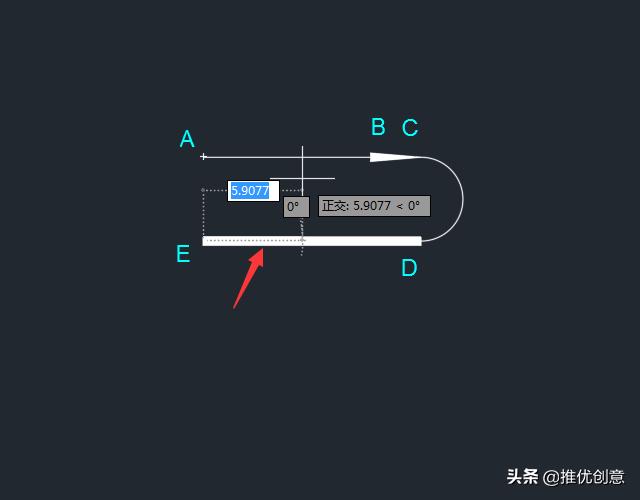

向左移动光标，可以看到，现在又改为绘制直线型的多段线了。
从D点我们又要更改直线型多段线的线宽了。

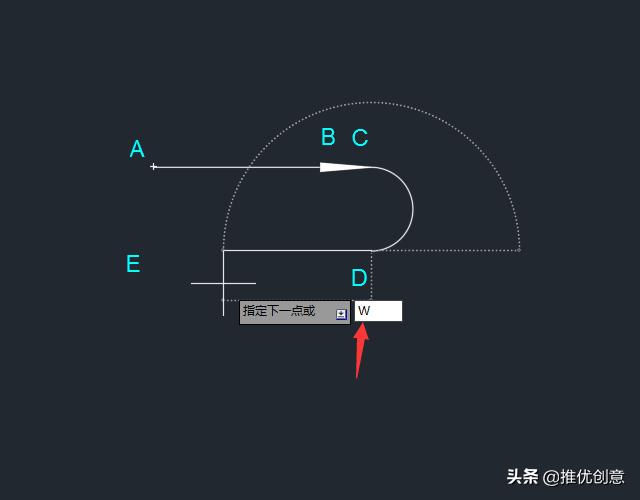

我们输入：W（表示With，更改线宽）
输入起点的线宽值，本示例我们输入"0.5"。

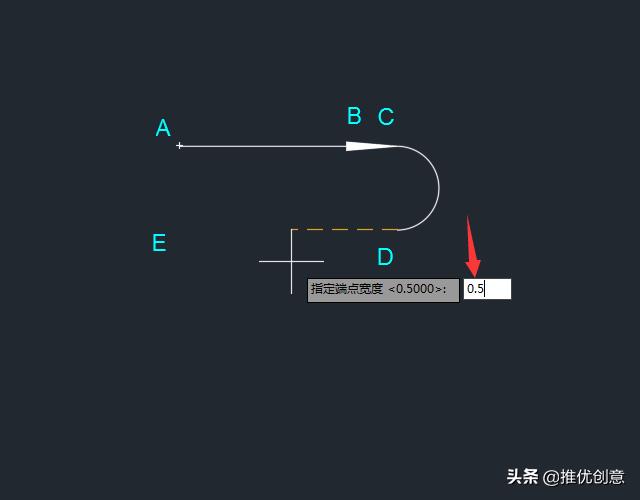

输入端点的线宽值，本示例我们输入"0.5"。

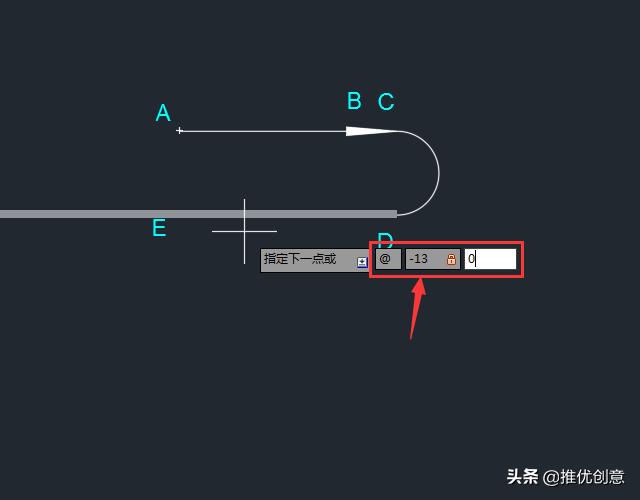

输入C点的相对坐标值"@-13,0"后回车
这样我们就绘制出了DE段的多段线，此段多段线线宽为0.5个单位。

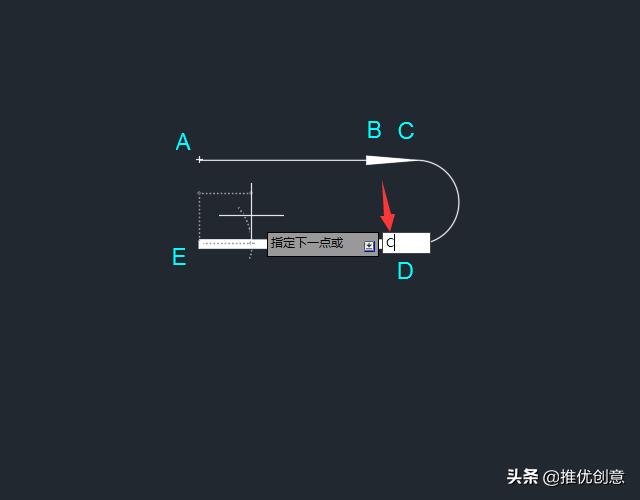

接下来我们输入：C（表示Close，该选项自动将多段线闭合，即将选定的最后一点与多段线的起点连起来，并结束绘制多段线命令。）

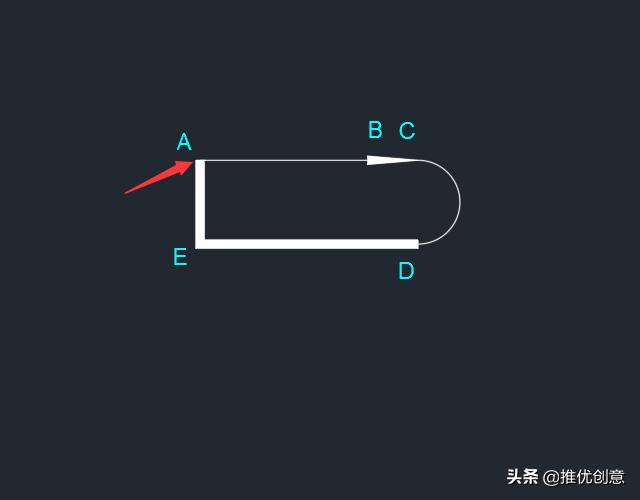

会自动连接多段线的起点A，封闭多段线，并结束绘制多段线命令，并且此段多段线的宽度自动继承上一次所设置的线宽值"0.5"不变。
绘制多段线的实例讲解完毕。希望通过本实例的操作使你更好地掌握绘制多段线的选项和要点。
