很多工业企业会遇到采用的同样配置PLC等内网工业设备无法更改IP地址等参数配置，这些设备的出厂IP都是一模一样，而且没有设置网关，自己无法修改（没有权限，或花费很大）。现场又需要对这些设备进行统一管理，十分为难。
前次我们提供一种利用HUAWEI路由器 NAT技术来解决这个问题的一个方案。参见《内网工业设备地址相同无网关统一管理——HUAWEI NAT的特殊应用》
本次我们利用华为防火墙的虚拟防火墙结合NAT实现此需求，用虚拟防火墙的好处是节省设备，简化拓扑。

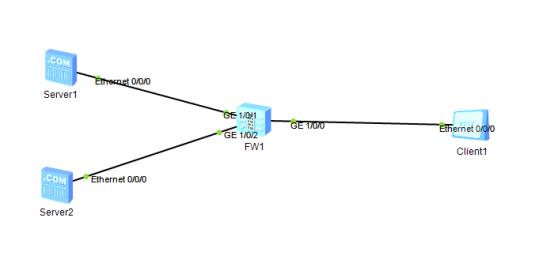

拓扑说明
Server1 Server2 模拟同样设置的PLC工业设备，远程管理通过80端口web管理
Client模拟远程管理主机。
FW与各设备相连。
基础配置：

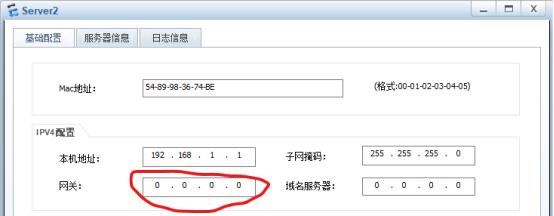

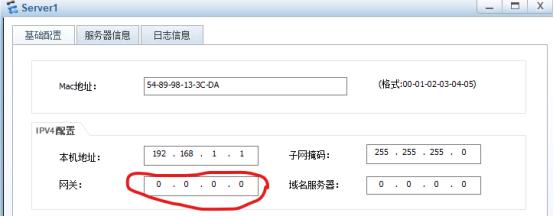

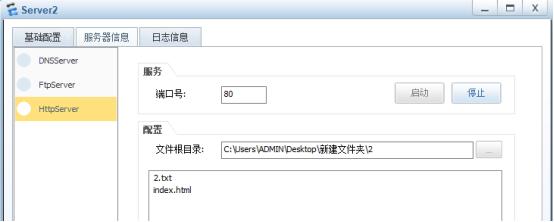

SERVER统一配置为192.168.1.1 /24 注意无网关，开启HTTP服务

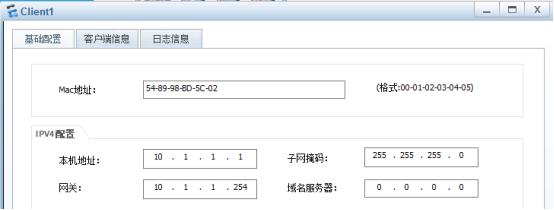

Client配置
防火墙配置
sysname FW1
vsys enable
resource-class plc
resource-item-limit session reserved-number 30 maximum 5000
resource-item-limit policy reserved-number 20
resource-item-limit user reserved-number 10
//开始虚拟防火墙，配置资源类
vsys name vfw1 1
assign interface GigabitEthernet1/0/1
assign resource-class plc
assign global-ip 172.16.1.10 172.16.1.10 free
assign global-ip 192.168.1.10 192.168.1.10 free
///分配虚拟防火墙资源，注意的是虚拟防火墙上接口，地址池IP，VIF接口IP都是资源，需要预先分配，否则无法配置
vsys name vfw2 2
assign interface GigabitEthernet1/0/2
assign resource-class plc
assign global-ip 192.168.1.10 192.168.1.10 free
assign global-ip 172.16.1.11 172.16.1.11 free
interface GigabitEthernet1/0/0
ip address 10.1.1.254 255.255.255.0
interface Virtual-if0
ip address 172.16.1.1 255.255.255.0
firewall zone dmz
add interface Virtual-if0
firewall zone untrust
add interface GigabitEthernet1/0/0
//根墙接口IP设置，区域设置
ip route-static 172.16.1.10 255.255.255.255 vpn-instance vfw1
ip route-static 172.16.1.11 255.255.255.255 vpn-instance vfw2
//配置根墙与虚拟防火墙的互通路由
security-policy
default action permit
//这里为了简化配置放通所有策略，实际操作按具体情况来做
虚拟防火墙1配置
[FW1]switch vsys vfw1
//进入虚拟防火墙VFW1
<FW1-vfw1>system-view
interface GigabitEthernet1/0/1
ip address 192.168.1.254 255.255.255.0
interface Virtual-if1
ip address 172.16.1.10 255.255.255.0
firewall zone trust
add interface GigabitEthernet1/0/1
firewall zone dmz
add interface Virtual-if1
//配置接口IP及安全区域
nat address-group 1 0
mode no-pat global
section 0 192.168.1.10 192.168.1.10
//配置内网NAT地址池，注意模式为NO-PAT
ip route-static 0.0.0.0 0.0.0.0 public
//配置出口默认路由
nat server 0 protocol tcp global 172.16.1.10 8080 inside 192.168.1.1 www
//配置NAT SERVER 转换server1的WWW服务
nat-policy
rule name d2t
source-zone dmz
destination-zone trust
action source-nat address-group 1
//配置DMZ--TRUST方向的源NAT
security-policy
default action permit
//这里为了简化配置放通所有策略，实际操作按具体情况来做
虚拟防火墙2的配置参见1的说明
switch vsys vfw2
Sys
interface GigabitEthernet1/0/2
ip address 192.168.1.254 255.255.255.0
interface Virtual-if1
ip address 172.16.1.11 255.255.255.0
firewall zone trust
add interface GigabitEthernet1/0/2
firewall zone dmz
add interface Virtual-if2
nat address-group 1 0
mode no-pat global
section 0 192.168.1.10 192.168.1.10
ip route-static 0.0.0.0 0.0.0.0 public
nat server 0 protocol tcp global 172.16.1.11 8080 inside 192.168.1.1 www
nat-policy
rule name d2t
source-zone dmz
destination-zone trust
action source-nat address-group 1
security-policy
default action permit
重点需要理解的是华为的虚拟防火墙与根墙的关系，类似路由器的vpn-instance ，一个虚拟防火墙接口绑定相关实例，和预先分配的资源；配置与外部网络互通的思路是先考虑路由互 通，再考虑策略放行。

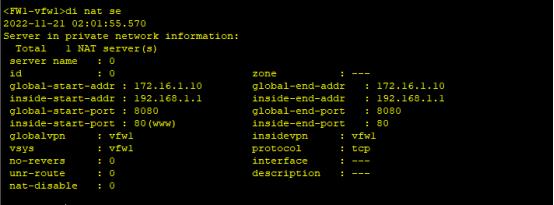

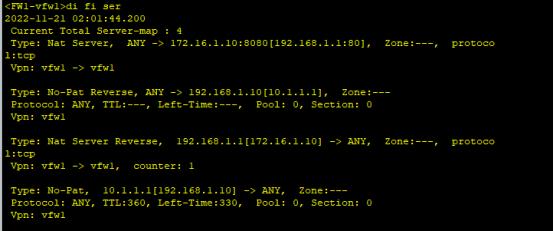

配置完成后，在虚拟防火墙上检查servermap表和NAT session表，可以看到对应的端口IP转换结果

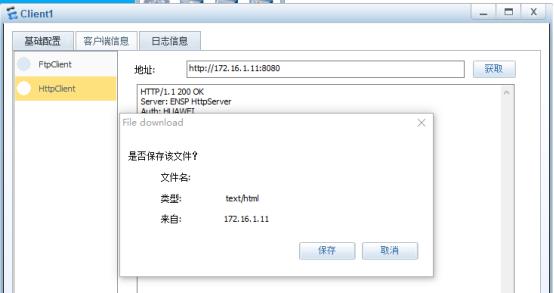

CLIENT访问SERVER1和SERVER2的HTTP服务正常，在根墙上也能看到相应的会话表。
