随着科技的快速发展，许多传统产品结合新的技术，在保障基础应用的同时，被赋予了新的功能，带来全新的使用体验。近期，我爱音频网拆解了一款3C认证的智能语音头盔，通过与蓝牙、智能语音等技术的结合，提供了语音控制、骑行语音导航、接打电话等功能，相较于通过手机使用这些功能，进一步提升了安全性。
文章发布后，有小伙伴评论为什么不在头盔上装个摄像头实现行车记录仪功能。而此次将要拆解的Foxwear V8智能骑行头盔，便是这样的一款产品，其搭载了1080P高清前置摄像头，支持130°超广角，能够清晰记录骑行的精彩瞬间，并可以通过连接手机APP实时查看内容，通过数据线连接设备导出视频。
视频文件采用循环录制的形式保存，内存录满后无需手动删除，但同时拥有撞击感应和紧急储存功能，头盔受到撞击时，会自动生成不会被覆盖删除的紧急文件；还支持GPS实时定位，可以记录行驶足迹；搭载有前置夜行灯和后置警示尾灯，支持多种灯光模式，通过遥控器一键控制，使夜间骑行更加安全。下面就来看看这款产品的详细拆解报告吧~
一、Foxwear V8智能骑行头盔开箱
Foxwear V8智能骑行头盔包装盒正面展示有产品名称，品牌名称和品牌LOGO，以及“智能户外、孚沃来带”的品牌Slogan。
包装盒背面设计有骑行场景插画和产品名称“智能骑行头盔”。
包装盒底部标签上信息，产品名称：记录仪头盔，产品规格型号：V8，产品用途：电动车、自行车、平衡车，生产厂名：深圳市孚沃电子科技有限公司等。
包装盒内部物品有头盔、遥控器、读卡器、充电线、收纳袋和产品说明书。
收纳袋采用复合材质，中间设计有品牌LOGO，两角穿线采用皮革和金属环，提升使用寿命。
读卡器采用独立包装，来自川宇。
遥控器及固定件，用于固定在车把上。遥控器设置有三颗按键，左右转向灯控制，中间功能按键短按开启警示灯，长按开启/关闭灯控系统。
遥控器采用Type-C接口充电，设计有防尘塞防护。
充电线采用了USB-A to Type-C充电接口。
Foxwear V8智能骑行头盔外观一览，外壳采用高强度PC材质，顶部设计有多通道风孔，快速带走热量，让骑行更清爽。
头盔内侧填充加厚EPS内胆和可拆卸的透气缓震内衬，提供很好的防护性，通过了SGS国标认证。
头盔侧面展示，同样设计有通风孔，机身线条流畅，极具运动感。
头盔另外一侧外观一览。
头盔正面设计有醒目的橙色品牌LOGO，设置1080P高清前置摄像头，支持130°超广角，实现骑行的实时记录。
机身背部外观一览，分体式的的可遥控尾灯，用于左右转向警示。下方内衬上设置有用于调节头围大小的旋钮。
固定头带的锁扣特写。
头带上的高弹透气下巴托，质地柔软舒适且吸汗。
EPS内胆内嵌入摄像头模组结构，底部设置橡胶塞密封，上方有电源开关和WiFi传输功能键，以及麦克风拾音孔。
取掉橡胶塞，内部设置功能按键和功能接口，TF卡槽内预装有存储卡。
按压弹出存储卡。
标配存储卡来自Kingston金士顿，容量32GB。
头盔同样采用了Type-C接口充电。
经我爱音频网实测，孚沃Foxwear V8智能骑行头盔重量约为408.5g。
遥控器重量约为23.3g。
我爱音频网采用CHARGERLAB POWER-Z对孚沃Foxwear V8智能骑行头盔进行充电测试，输入功率约为5.31W 。
采用CHARGERLAB POWER-Z对孚沃Foxwear V8智能骑行头盔的遥控器进行充电测试，输入功率约为1.02W 。
二、Foxwear V8智能骑行头盔拆解
通过开箱，我们详细了解了孚沃Foxwear V8智能骑行头盔的外观设计，下面进入拆解部分，看看内部结构配置信息~
头盔拆解
撕掉可拆卸内衬。
头盔内部结构一览，顶部走线连接侧边定位小板和后部的警示灯小板。
侧边固定头带的结构一览。
腔体侧边嵌入的定位小板，覆盖有海绵垫防护。
头盔尾部固定头围大小调节器。
解开卡扣，取掉头围大小调节器。
EPS内胆上还覆盖有海绵贴，下方隐藏警示灯的导线。
撕开泡棉贴。
主板导线与警示灯导线均通过插座连接器连接。
取掉警示灯的红色均光板。
腔体内部分别设置有灯条提供光源。
拔掉插座，取出腔体内部的灯条和PCB小板。
两条转向灯灯条设置有四颗红色 LED灯珠。
另外一条警示灯灯条设置有八颗红色 LED灯珠。
警示灯的PCB小板一侧电路一览。
PCB小板另外一侧电路一览，与主板连接的导线焊接在小板上；连接灯条的导线通过插座连接。
FMD辉芒微电子B2WFRKE的MCU。
一颗无标的IC。
连接三处警示灯条导线的插座特写。
用于提供时钟的晶振特写。
取出头盔侧边的定位小板，小板上有大面积屏蔽罩防护。
小板另外一侧陶瓷GPS天线一览。
分离小板，小板背面未设置元器件。
取掉屏蔽罩，小板上的电路一览。
GOKE国科微GK9501多模卫星定位导航芯片，具有高性能、高集成度、低功耗、低成本等特点，支持GPS/北斗/GLONASS/GALILEO /QZSS/SBAS，为GPS实时定位和记录足迹等功能提供支持。
GK9501采用了40纳米制程，射频基带一体化设计，集成了DC/DC、LDO、射频前端、低功耗应用处理器、RAM、Flash存储、RTC和电源管理等，支持TCXO或Crystal输入，可通过纽扣电池或法拉电容给RTC、备份RAM供电，以减少首次定位时间。该芯片还支持多种方式与其他外设相连，如UART、I2C、SPI或GPIO。
镭雕BN26.0的晶振特写，为定位芯片提供时钟。
另外一颗镭雕TSSF231的晶振特写。
丝印DE=A1D的稳压IC。
丝印BD44的IC。
丝印UN的IC。
取掉主板所在的腔体。
腔体内部结构一览，顶层固定电池单元。

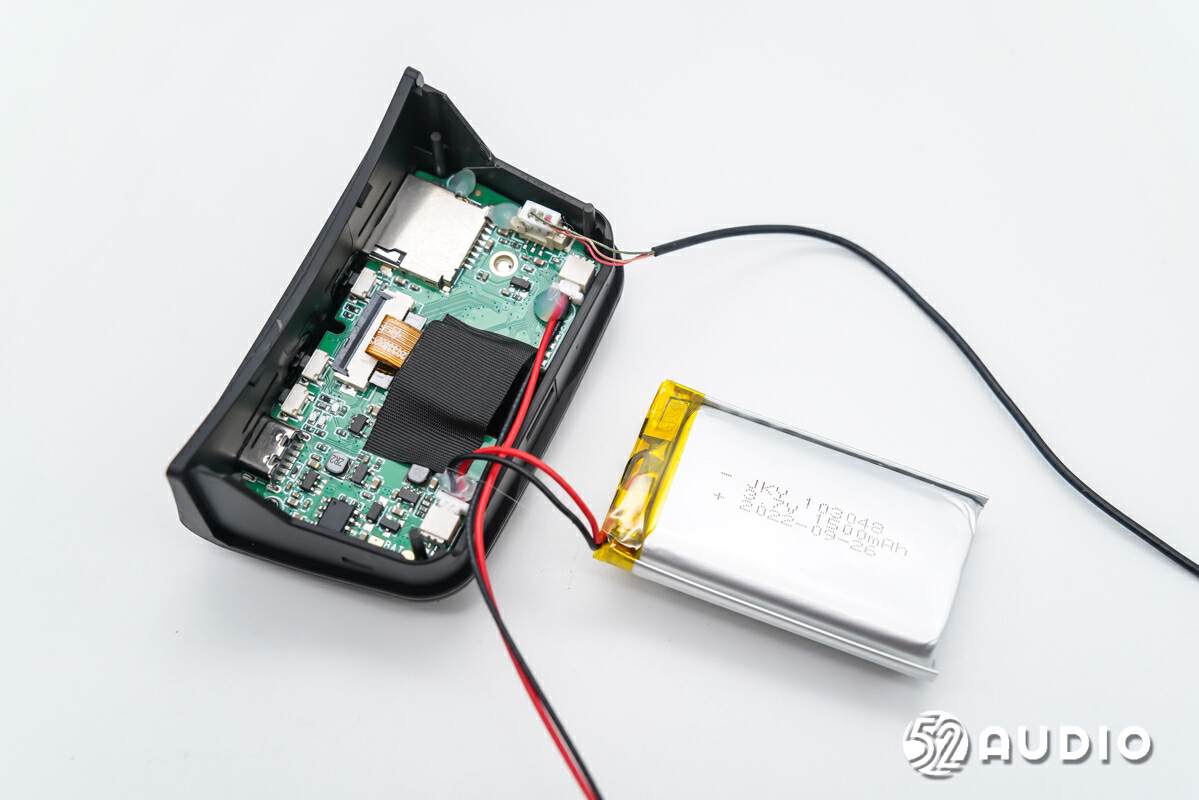

取出电池，腔体内部结构一览。
主板通过螺丝固定，摄像模组通过胶布固定，排线采用ZIF连接器连接到主板。
卸掉螺丝，取出主板单元。
主板一侧电路一览。
主板另外一侧电路一览，左侧处理器上设置有散热片，右侧蓝色邮票板是无线模组。
取掉摄像头和散热片。
摄像头模组一侧一览。
摄像头模组另外一侧一览，由合利诚提供。
1080P高清摄像头特写，130°超广角。
连接电池的导线插座特写。
连接警示灯小板的插座特写。
连接定位小板的插座特写。
TF卡母座特写。
功能按键特写，贴片焊接。
连接摄像头排线的ZIF连接器特写。
Type-C充电母座特写。
ETEK力芯微ET9528过压保护IC，用于检测到错误的输入操作条件，断开系统与其输出引脚 (OUT) 的连接。该系统具有高达36V的正过压保护。内部OVLO为6.1V，内部过流阈值 (OCP) 为2.5A。ET9528还具有内部过温保护 (OTP) 功能，可以监控芯片温度以保护设备。
丝印H82B的IC。
丝印HU2K的IC。
Chipown芯朋微AP5056是一个完整的单节锂离子电池恒流/恒压线性充电器，其S08封装和极少的外围元件非常适合应用于便携式产品，而且AP5056专门设计适用于USB的供电规格。基于内部MOSFET结构，不需要外部感应电阻和隔离二极管，当外部环境温度过高或在大功率工作时，热反馈可以调节充电电流以降低芯片温度。充电电压被固定在4.2V，充电电流可通过外部电阻设置。
Chipown芯朋微AP5056详细资料图。
2R2功率电感，配合电源管理芯片负责内置电池的降压输出。
另外一颗丝印HU2K的IC。
4R7功率电感特写。
Realtek瑞昱RTL8188FTV 802.11BGN USB 2.0网络接口控制器，集成了无线局域网 (WLAN) 和网络USB接口（USB1.0/1.1/2.0 兼容）控制器。它将WLAN MAC、支持1T1R的WLAN基带和WLAN RF组合在一个芯片中。RTL8188FTV为高吞吐量性能和低功耗集成无线局域网设备提供了完整的解决方案，适用于电视、机顶盒/机顶盒、网络摄像机等Wi-Fi应用。
据我爱音频网拆解了解到，目前已有Redmi、漫步者、努比亚、RAPOO雷柏、LG、亚马逊、Anker、FIIL、JLab、小米、红米、QCY、东芝等众多品牌旗下的产品采用了瑞昱的蓝牙方案。
40.000MHz的晶振特写，为网络接口控制器提供时钟。
丝印1E PX的IC。
驻极体麦克风特写，用于录制拾音。
丝印8563的实时时钟/日历芯片，用于视频录像提供时间显示。
32.768KHz的晶振特写。
一颗无标的IC。
SigmaStar星宸SSC333 SoC， 应用处理器基于ARM Cortex-A7，集成了图像信号处理器(ISP)、视频处理器(H.264/H。 编码器和其他有用的外围设备，适用于IP摄像头应用。
24.000MHz的晶振特写，为SoC提供时钟。
Winbond华邦25Q64JV是具有统一4KB扇区和双/四SPI的64M位串行闪存，用于存储固件。使用2.7V至3.6V的电源供电，断电时电流消耗低至1µA。
Winbond华邦25Q64JV详细资料图。
头盔内置锂电池型号：JKY 103048，电压：3.7V，容量：1500mAh，出厂日期：2022年9月26日。
电池配备有电路保护板，设置有DW01锂电保护IC和8205A MOS管，负责电池的过充电、过放电、过电流等保护功能。
保护板另外一侧与导线和电池正负极镍片焊接。
遥控器拆解
取掉遥控器底部用于固定的支架。
打开遥控器腔体。
遥控器橡胶键帽内侧结构一览。
腔体内部结构一览，主板契合腔体设计，通过定位柱固定，正面设置有三颗微动按键实现头盔的警示灯光控制。
取出主板单元，主板另外一侧固定电池。
取掉电池，电池导线与主板焊接，主板背面仅设置有Type-C充电母座。
Type-C充电母座特写。
丝印LTH7R的锂电池恒流恒压充电芯片，实际型号为4054，支持最大500mA充电电流，充电电流可以通过外置一个电阻器进行调节。LTH7R还可以监控充电电流，具有电压检测、自动循环充电的特性，并且具有一个指示管脚指示充电终止状态和输入电压状态。
Silvan森川SC1528编码IC，CMOS工艺设计制造，可预设内部ID编码，ID编码为20位，可预烧1048576组编码组合，降低使用上编码重复的机率。
Silvan森川SC1528详细资料图。
丝印E45 LL的IC。
LED指示灯特写，用于反馈充电状态。
微动按键特写。
遥控器内置锂离子电池型号：SX 501524，电压：3.7V，容量：150mAh，生产日期：2022年9月。
电池保护板同样采用了DW01锂电保护IC和8205A MOS管。
孚沃Foxwear V8智能骑行头盔拆解全家福。
三、我爱音频网总结
孚沃Foxwear V8智能骑行头盔外观方面，流线型的设计，极具运动感；多通道风孔，能够快速带走热量，让骑行更清爽。材质上，采用了高强度PC外壳+加厚EPS内胆，拥有很好的防护性；可拆卸的透气缓震内衬，搭配头围调节，提供舒适的佩戴体验。
内部主要配置方面，头盔内置1500mAh锂电池，配备有电路保护板负责充放电保护；电路包括了定位小板、警示灯小板和主板三部分。定位小板上搭载了GOKE国科微GK9501多模卫星定位导航芯片，支持GPS/北斗/GLONASS/GALILEO /QZSS/SBAS，为GPS实时定位和记录足迹提供支持。
主板上主控芯片为SigmaStar星宸SSC333 SoC，应用处理器基于ARM Cortex-A7，集成了图像信号处理器(ISP)、视频处理器(H.264/H；无线芯片采用了Realtek瑞昱RTL8188FTV 802.11BGN USB 2.0网络接口控制器，实现与手机无线连接实时查看和视频*载下**；还采用了Chipown芯朋微AP5056恒流/恒压线性充电器，ETEK力芯微ET9528过压保护IC，以及丝印8563的实时时钟/日历芯片，Winbond华邦25Q64JV 64M位串行闪存，FMD辉芒微电子B2WFRKE的MCU等。
遥控器外观体积轻巧，设计有支架，能够轻松固定在车把上便于手点击的位置。三颗功能按键采用了橡胶键帽，触感舒适，按压需要的力度适中。内部配置方面，采用了150mAh锂电池，4054锂电池恒流恒压充电芯片，以及Silvan森川SC1528编码IC等。
