石棉橡胶密封制品
原创 2017-03-20 欧广进 机械密封
我国石棉资源丰富， 石棉纤维具有多种优良的物理和化学性能， 而且石棉价廉。随着科学技术的发展， 医学实验手段的提高， 石棉纤维对环境的污染和对人体的危害越来越为人们所认识， 在这种情况下， 发展石棉橡胶密封制品， 已成为当前的一种趋势。
石棉经机械或化学处理可使其松解， 充分松解的石棉纤维， 拉伸强度较高， 表面积相当大， 吸附性能又极为良好， 故是最优良的复合材料的基材。
石棉纤维不燃烧， 具有优良的耐热性能， 最高的安全使用温度为500~550℃， 宽广的使用温度范围基本上能满足现代工业的需要， 而人工合成纤维的耐热温度仅200℃， 而且会燃烧。
石棉纤维电绝缘性能优良， 导热系数小， 是优良的电绝缘材料和保温材料。温石棉耐碱， 几乎不受碱液的侵蚀， 角闪石石棉最大的特点是化学稳定性好， 尤其对酸性物质有优良的性能。石棉还具有可贵的抗风化性能。
石棉橡胶密封制品可分成以下三类：
1） 垫片类— — —使用在管道法兰和容器法兰上的板状和片状密封制品；
2） 垫圈类— — —使用在泵、 阀、 釜上的模压成型密封制品；
3） 盘根类— — —使用在泵、 阀、 釜上的绳状和绒状密封制品。石棉橡胶密封制品见表1-1所列。
三、 增强石棉橡胶板
随着石油、 化学、 航空和国防工业的发展， 高温高压和超高温高压设备、 管道及高速、小体积、 大功率发动机的出现， 对平面垫材料提出了更高的要求， 一般石棉橡胶板已不能满足， 只有增强石棉橡胶板、 石棉钢片和缠绕式垫片才能满足这些要求。增强石棉橡胶板是由石棉橡胶板和一层或多层镀锌钢丝网 （或不锈钢丝网） 组成的。一般分耐油增强板和高压增强板两种。
钢丝网的层数与制品的厚度有关， 一般地说， 制品厚度每增加1mm 就应增一层钢丝网， 钢丝网应夹在石棉橡胶相应的二等分、 三等分处， 以增加拉伸强度， 使之能耐高温和高压， 在温度和压力高的场合宜采用薄垫片。薄垫片能起到金属垫片的作用， 这时密封面的光洁度和平整度应该很高。增强石棉橡胶板厚度一般不超过3mm。
四、 石棉钢片
石棉钢片是两面为耐油石棉橡胶板， 中间夹入不锈钢片作骨架， 经压制硫化、 表面均匀涂上润滑剂的制品。目前， 石棉钢片已经成功地使用在一种体积小、 重量轻、 功率大的高速二冲程发动机上作密封垫片。
石棉钢片的材料为冲眼钢皮和耐油石棉橡胶板。钢皮材质为不锈钢， 厚度为0.2， 孔眼排列为： 每100mm36~40孔， 孔径为0.9~1mm， 保留毛口， 毛口正反相间隔。耐油石棉橡胶板采用未经硫化的一面光滑一面拉毛的厚度为0.5 的板作为板坯。
石棉钢片的制作工艺可归纳如下： 先将退火的钢皮用盐酸处理约20~30min， 以除去氧化层， 再用热水漂洗干净； 将酸洗后的钢皮用*酮丙**或汽油洗去可能存在的油垢； 将钢皮及耐油板板坯按需要规格裁取。在贴合前， 钢皮正反面涂上异氰酸酯薄层， 待其干燥后再在钢皮的两面及耐油板坯拉毛的一面各涂上氯化胶与多异氰酸酯的混合液， 晾至基本干燥时即行贴合， 贴合后需放置1-2d， 待贴合层中溶剂自行挥发后再硫化。最后， 在石
棉钢片涂上F-3胶体石墨粉 （润滑剂） 后放入两块光洁度和平整度较高的不锈钢板之间， 在平板硫化机上进行硫化， 硫化温度约为140℃， 硫化压力在30-40MPa， 硫化时间约为30min。

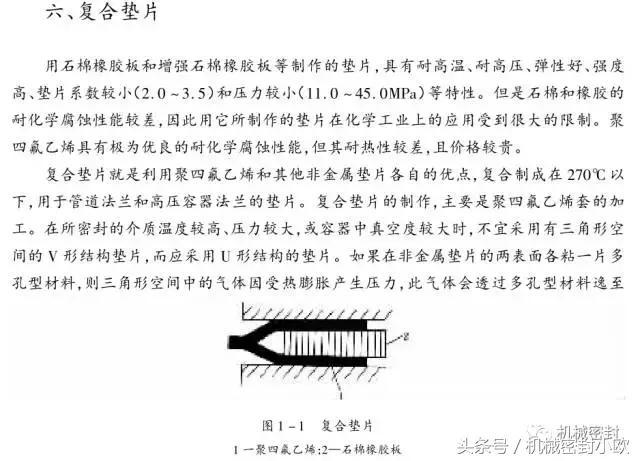

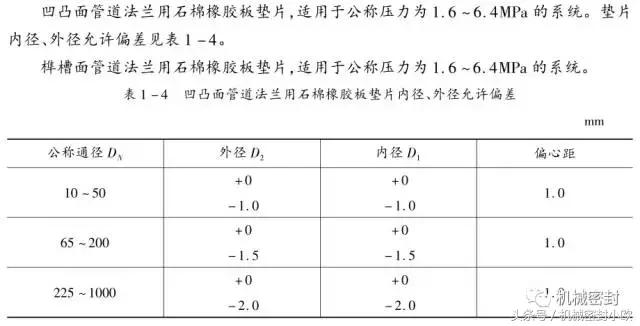

七、 缠绕式垫片
缠绕式垫片是以槽型耐热合金钢带与非金属带条相互间隔连续缠绕而成， 具有优良的密封性能， 且能耐高温高压的多道密封垫片。它广泛使用于各种管道法兰和高压容器法兰。
缠绕式垫片原名石棉金属垫片， 在我国热电厂应用已有50余年历史， 当时仅仅使用在中低压锅炉的人孔和手孔之中作密封垫片。60 年代之后， 其优异性能才为人们所认识。聚四氟乙烯、 柔性石墨、 石棉乳胶板的出现， 使其性能更趋完美， 品种剧增， 发展迅速， 在高温高压的场合， 有取代其他金属和非金属垫片品种之势。
用 于 缠 绕 式 垫 片 的 耐 热 合 金 钢 带 有 OCr13、OCr18Ni9Ti、OCr18Ni12Mo2Ti、OOCr18Ni10、 蒙乃尔合金、 铜、 铝等， 一般常用铬钢或镍铬钢， 也可用镀锌软钢带 （08F） 来制作。非金属带条作填充物， 已由传统的绝热石棉纸、 耐油石棉橡胶板而发展到聚四氟乙烯、 膨胀聚四氟乙烯、 柔性石墨、 石棉乳胶纸等。目前， 已出现以某些软金属带条来代替非金属带条作缠绕式垫片的填充物， 以提高垫片的耐压和密封性能。
八、 橡胶石棉盘根
习惯上将绳状及绒状密封材料称为盘根。除橡胶类石棉盘根外， 还有油浸棉盘根、油浸石棉盘根、 铅 （铝） 箔扭合石棉盘根、 聚四氟乙烯石棉盘根以及石棉绒状高压盘根等。
试验证明， 盘根和垫片都会对金属发生腐蚀现象， 这种腐蚀现象一般都以点腐蚀形式出现， 不锈钢轴、 杆和法兰同样会发生腐蚀现象。盘根与垫片相比， 盘根对轴、 杆的腐蚀影响远较垫片对法兰面的影响大， 危害性严重。
橡胶石棉盘根是以橡胶为粘结剂， 用石棉布或石棉线， 经折叠或编织而成的密封填料。它适用于450℃以下温度，6.0MPa以下压力的阀门中作密封材料
