计算机主板原理图解 (计算机主板组装部分图示)

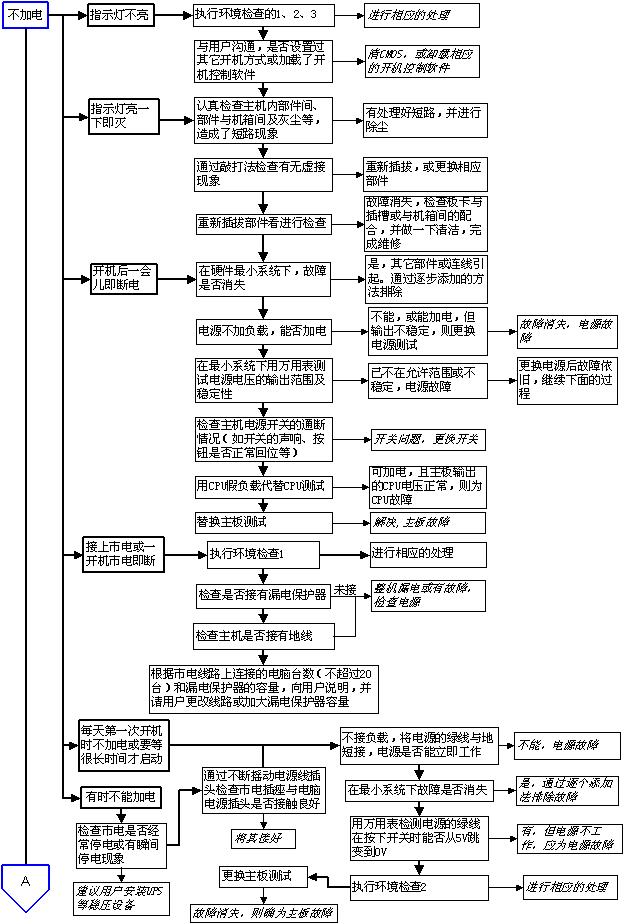

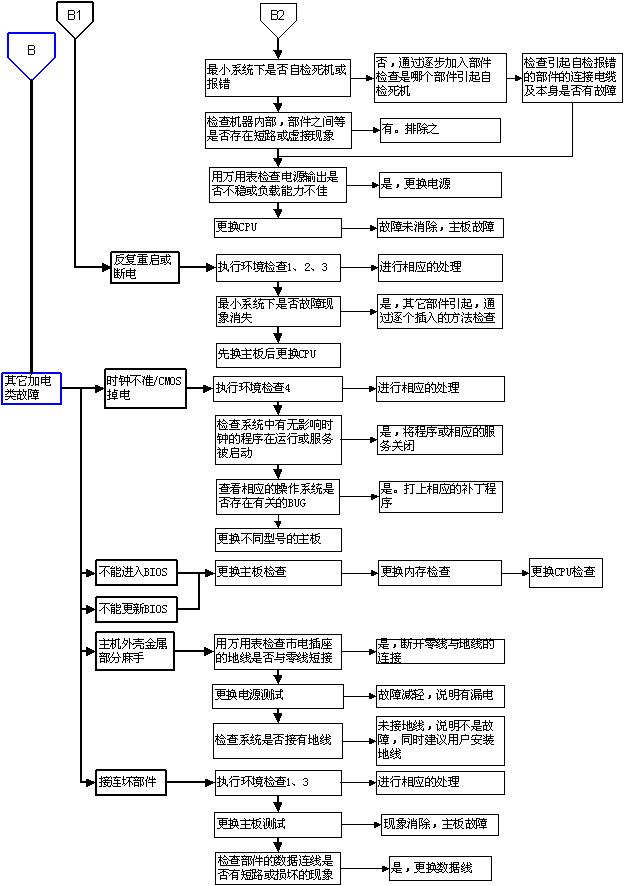

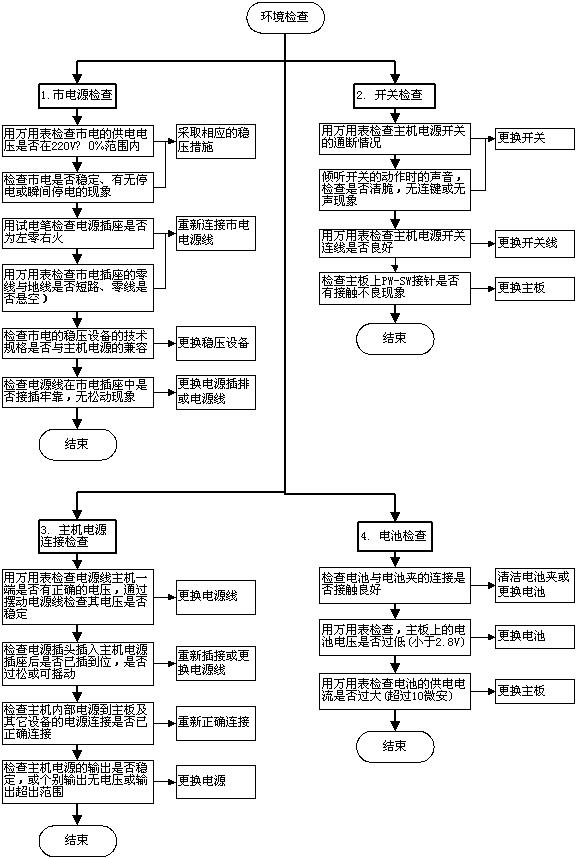

一、加电类故障判断流程

计算机主板插槽图,计算机主板组装部分图示

计算机主板插槽图,计算机主板组装部分图示

计算机主板插槽图,计算机主板组装部分图示

计算机主板插槽图,计算机主板组装部分图示

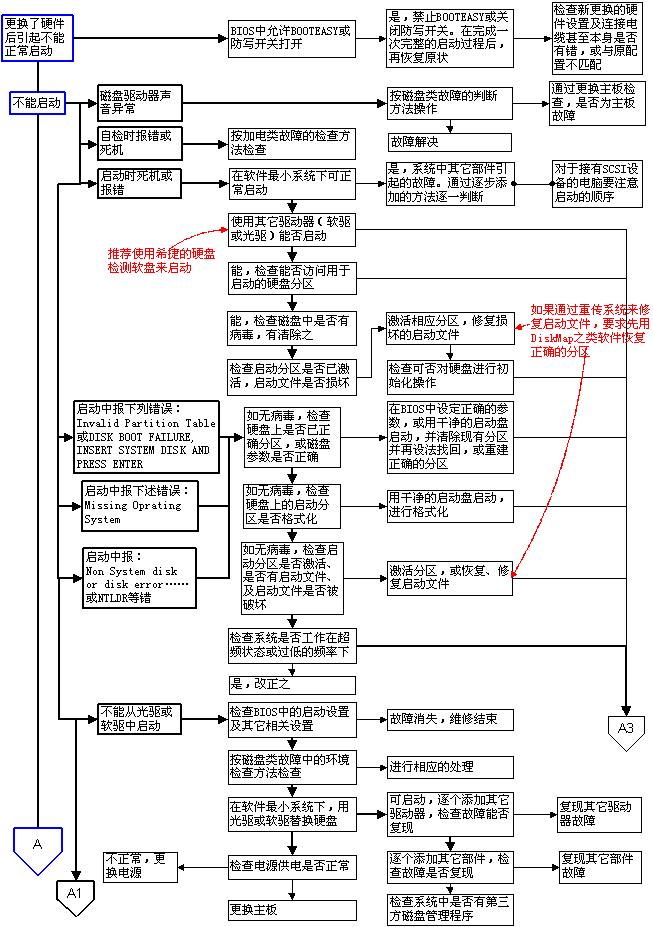

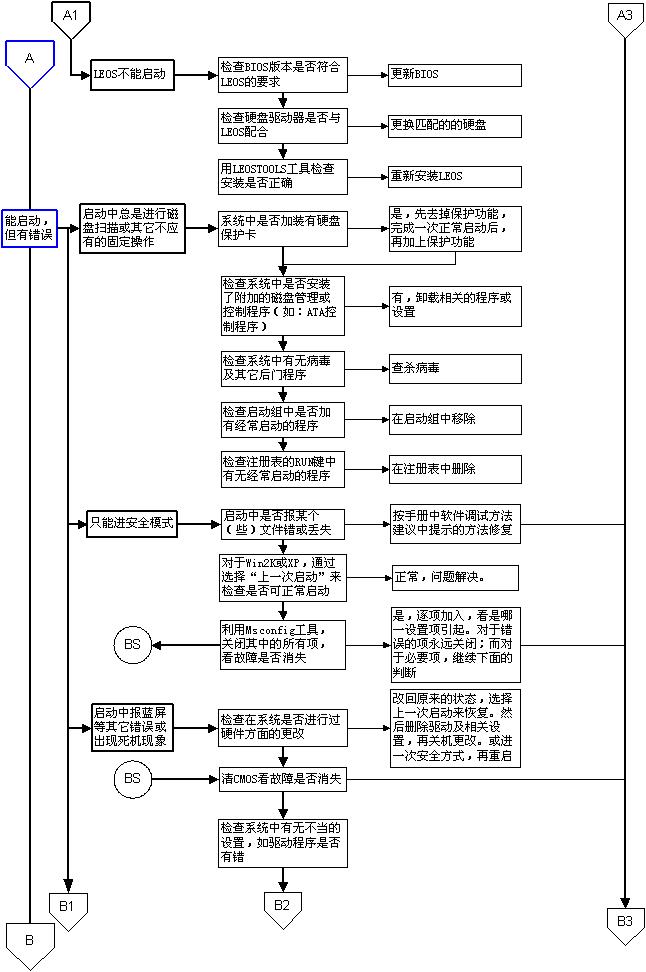

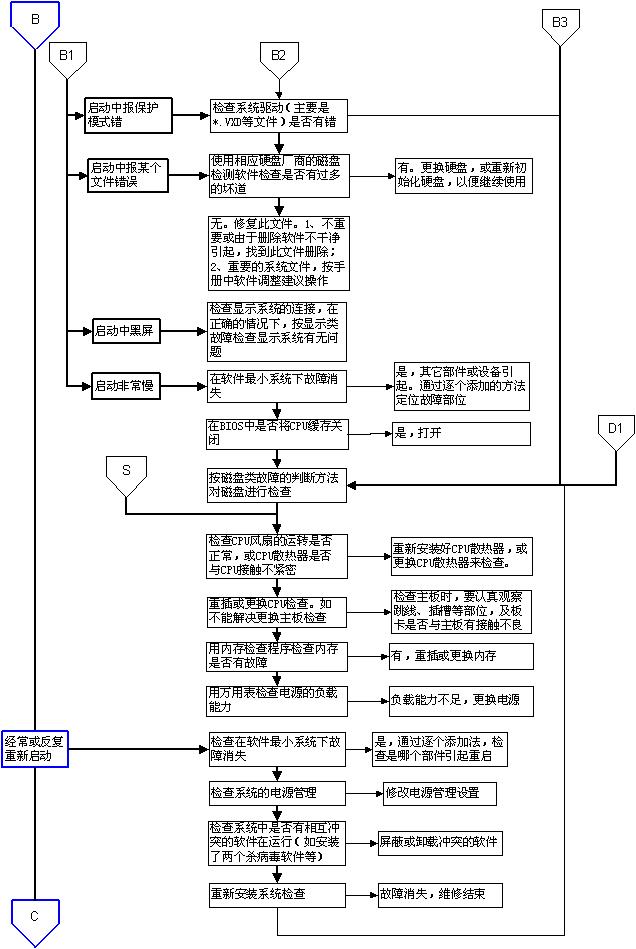

二、启动与关闭类故障判断流程

计算机主板插槽图,计算机主板组装部分图示

计算机主板插槽图,计算机主板组装部分图示

计算机主板插槽图,计算机主板组装部分图示

计算机主板插槽图,计算机主板组装部分图示

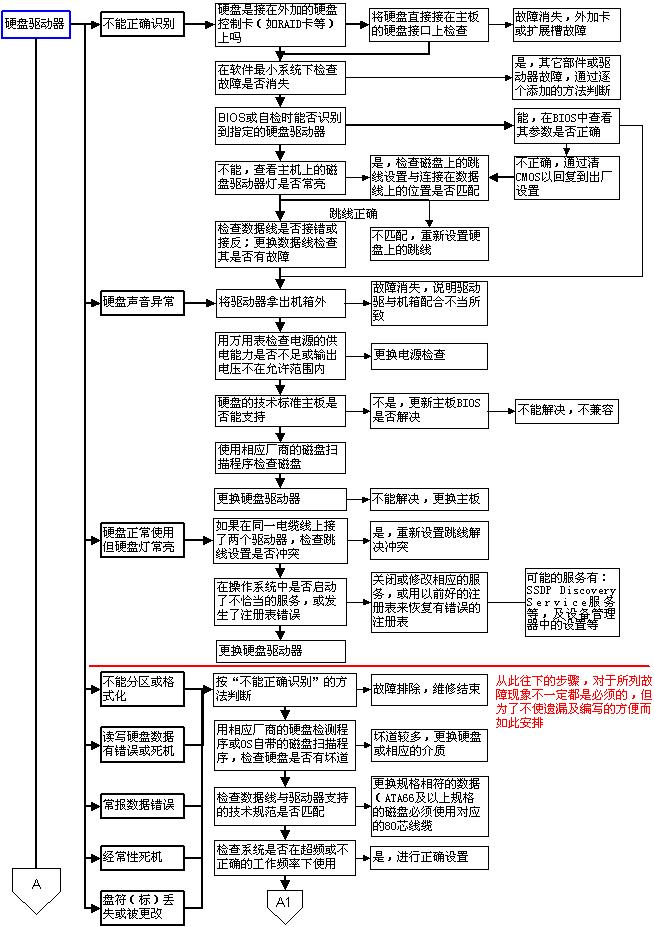

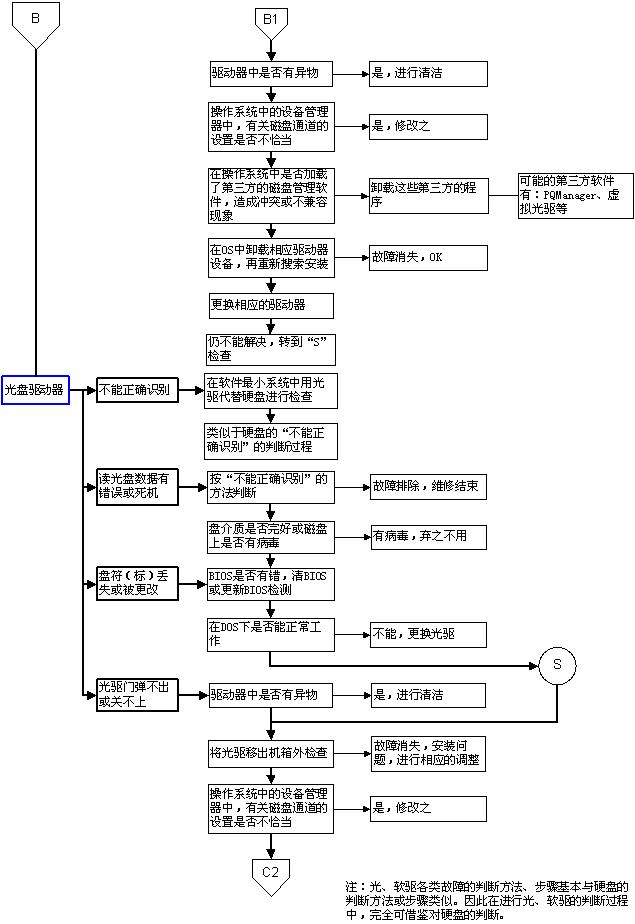

三、磁盘类故障判断流程

计算机主板插槽图,计算机主板组装部分图示

计算机主板插槽图,计算机主板组装部分图示

计算机主板插槽图,计算机主板组装部分图示

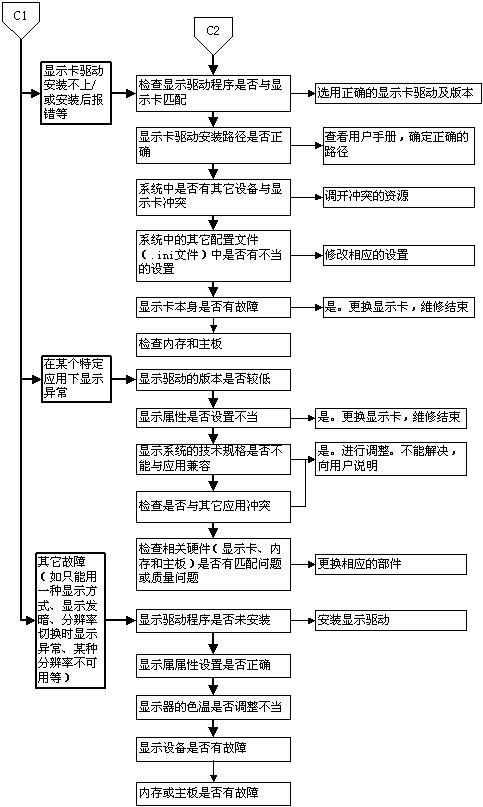

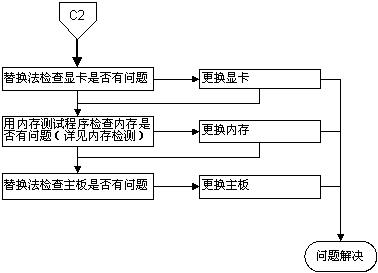

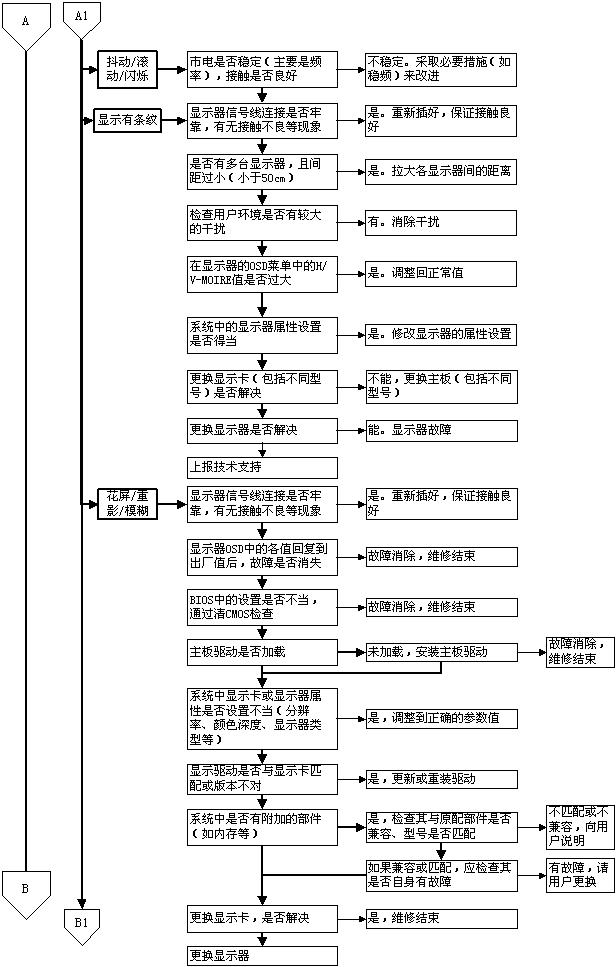

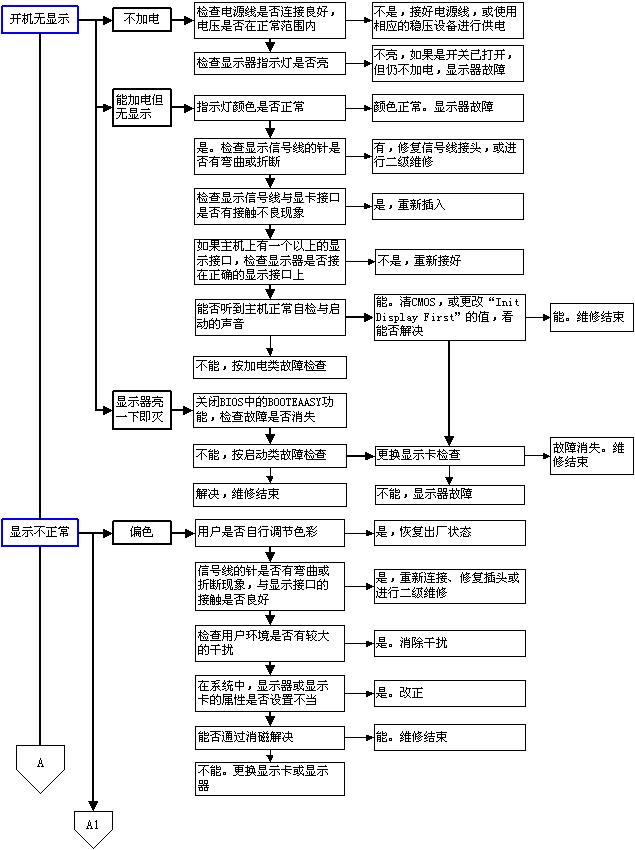

四、显示类故障判断流程

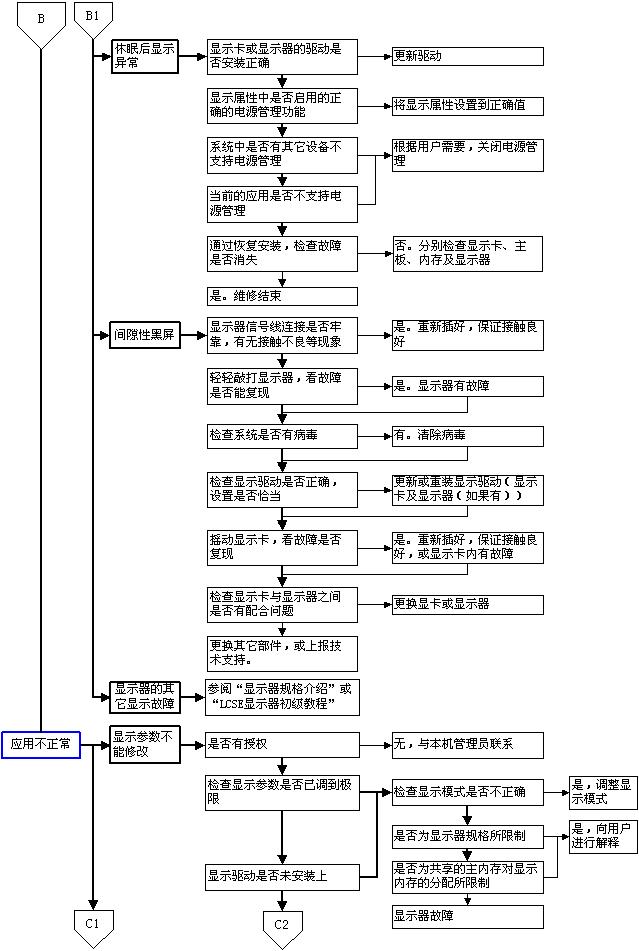

计算机主板插槽图,计算机主板组装部分图示

计算机主板插槽图,计算机主板组装部分图示

计算机主板插槽图,计算机主板组装部分图示

计算机主板插槽图,计算机主板组装部分图示

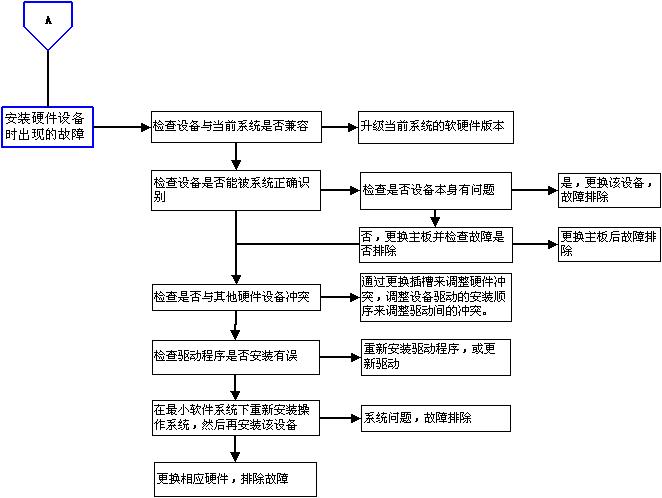

五、安装类故障判断流程

计算机主板插槽图,计算机主板组装部分图示

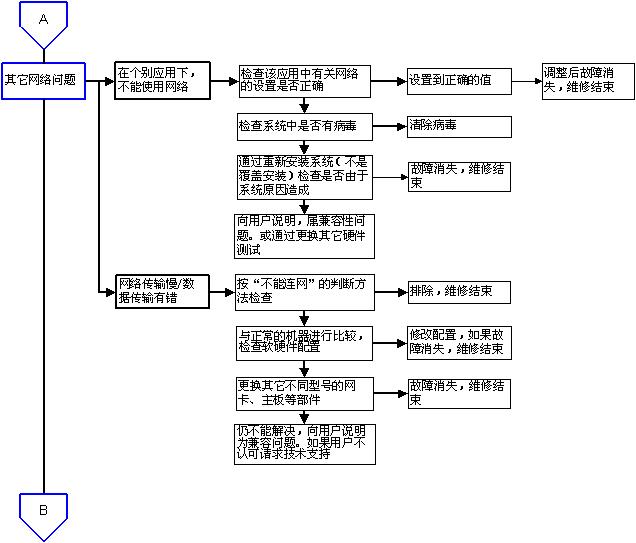

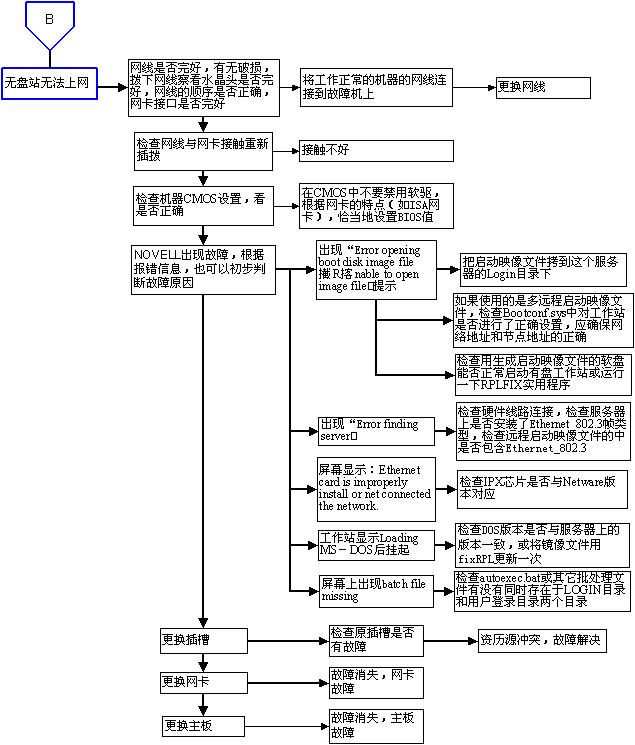

六、局域网类故障判断流程

计算机主板插槽图,计算机主板组装部分图示

计算机主板插槽图,计算机主板组装部分图示

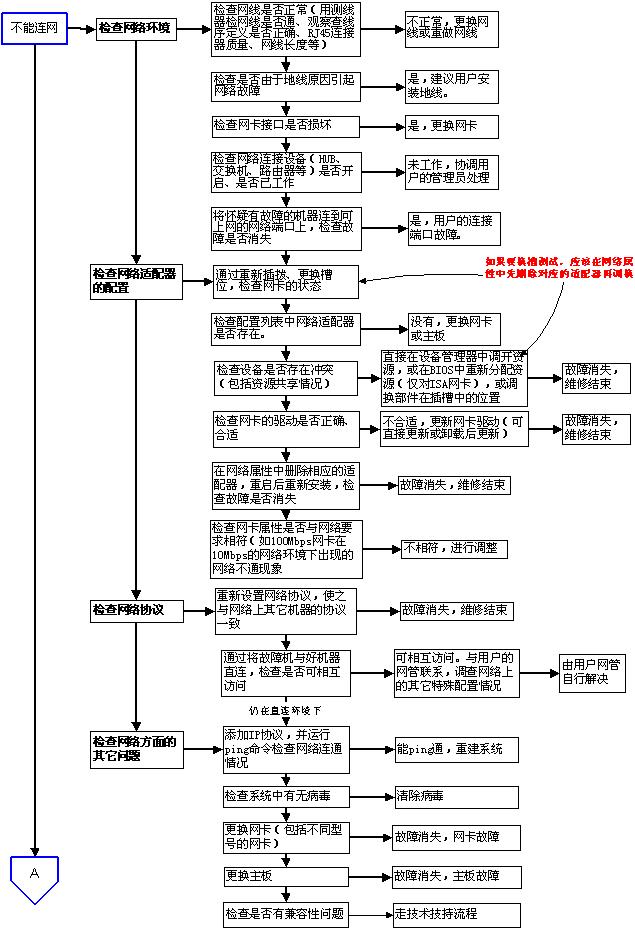

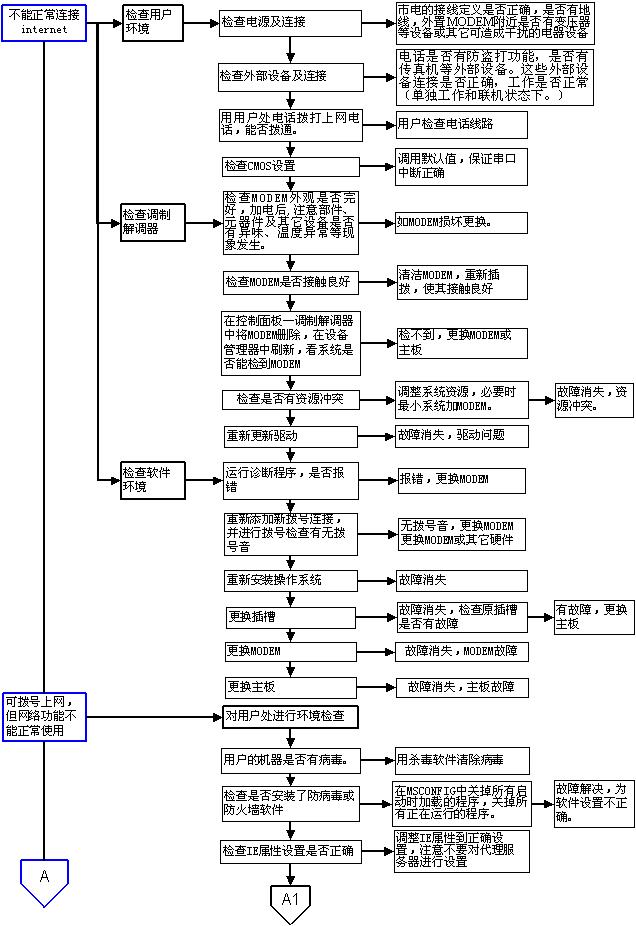

七、Internet类故障判断流程

计算机主板插槽图,计算机主板组装部分图示

计算机主板插槽图,计算机主板组装部分图示

计算机主板插槽图,计算机主板组装部分图示

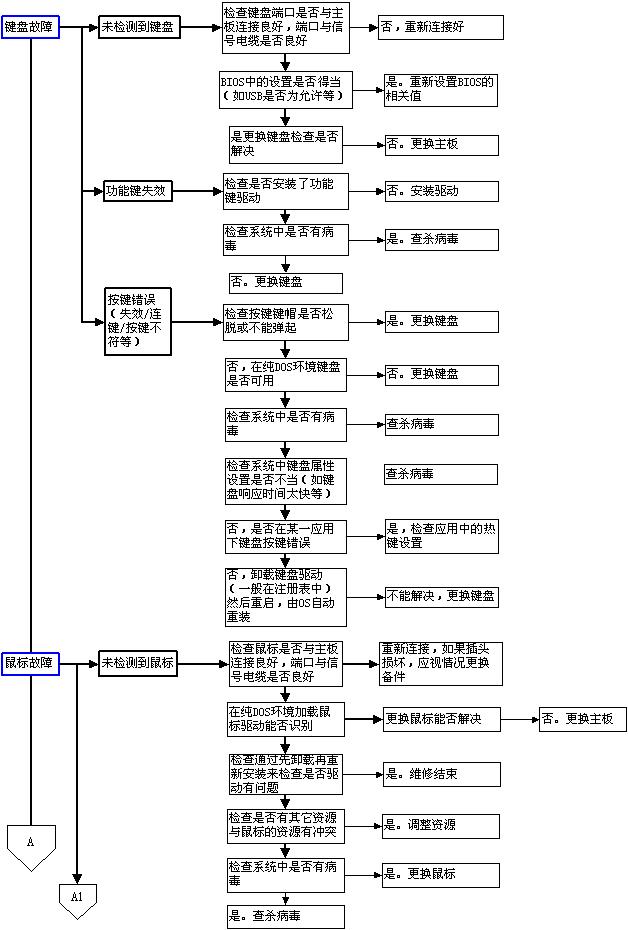

八、端口与外设类故障判断流程

计算机主板插槽图,计算机主板组装部分图示

计算机主板插槽图,计算机主板组装部分图示

计算机主板插槽图,计算机主板组装部分图示

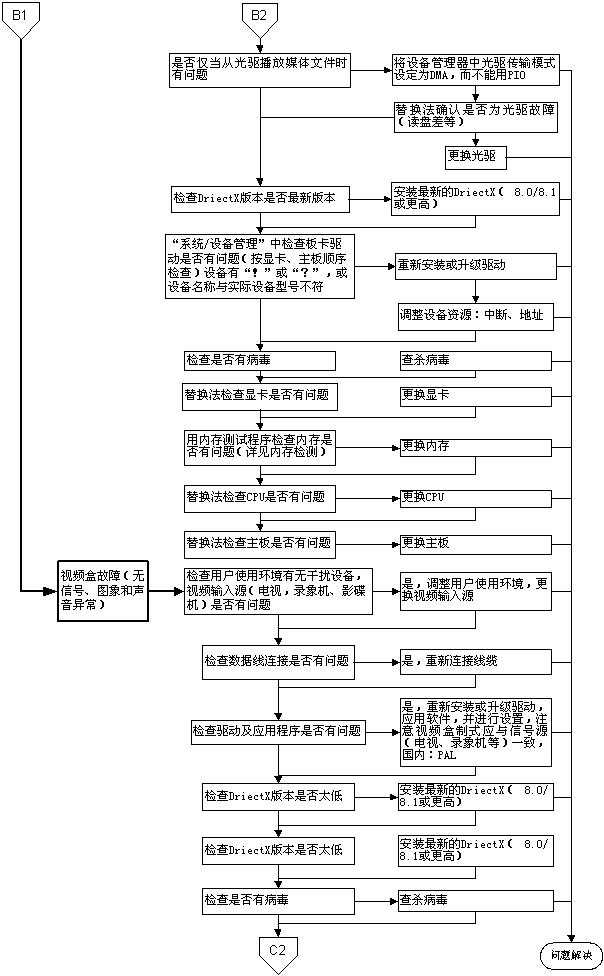

九、音视频类故障判断流程

计算机主板插槽图,计算机主板组装部分图示

计算机主板插槽图,计算机主板组装部分图示

计算机主板插槽图,计算机主板组装部分图示

计算机主板插槽图,计算机主板组装部分图示
