在企业的实际工作中，我审核过很多产品设计方面的CAD图纸，有刚毕业大学生出的CAD图，也有从业多年设计者出的CAD图。从他们出的图纸看，对CAD的认识还是不足。结合实际的工作，总结了一些经验，希望对CAD初学者或者从业者有所帮助。
在学习或者使用CAD进行产品设计，我们必须熟知以下四点。
一、CAD设计软件有哪些？我们该如何选择？

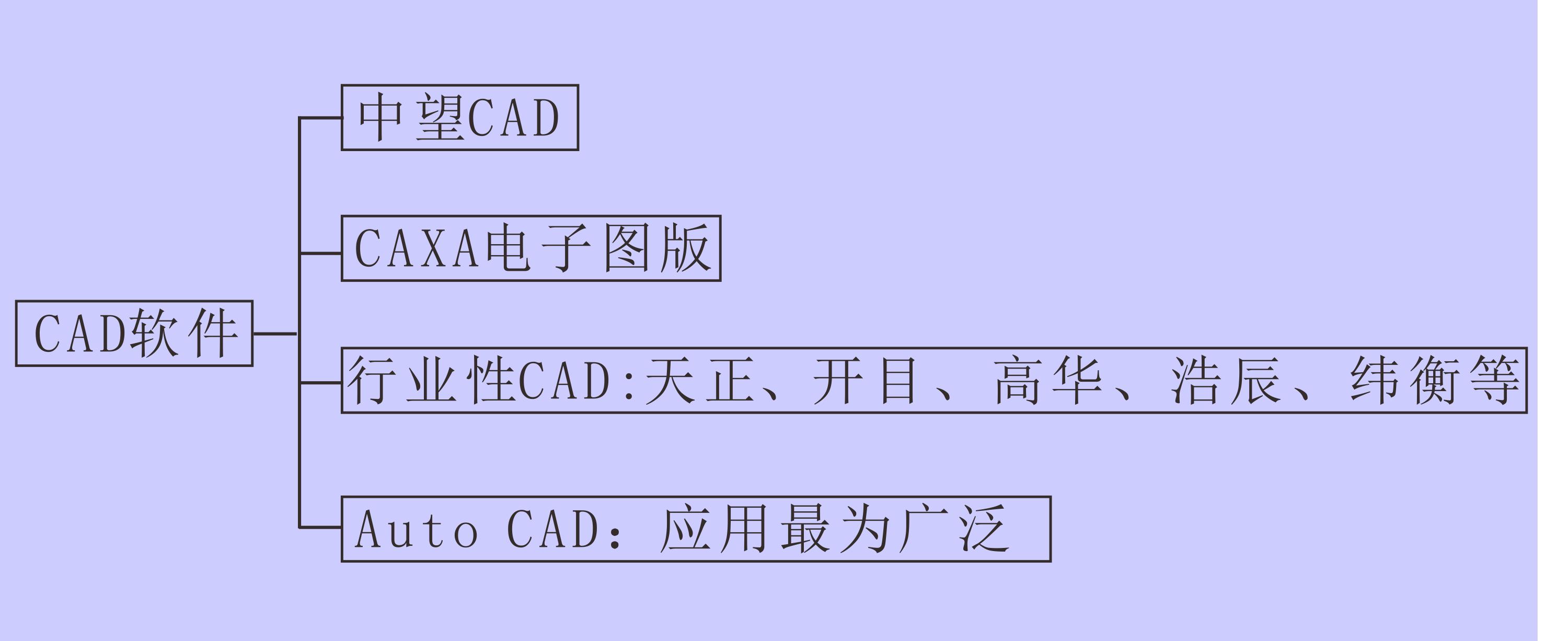

国内的CAD软件有以下几类
1、中望CAD：一些中小企业会使用。
2、CAXA电子图版：很少企业会使用。
3、行业性的CAD：根据不同行业的需求，进行开发的行业CAD软件，例如：天正CAD、开目CAD、高华CAD、浩辰CAD、纬衡CAD等。
4、国外的CAD软件主要有：Auto CAD.
Auto CAD是全球通用的软件，在实际的工作应用中，大多数使用这个软件，初学者学习CAD软件，要优先选择Auto CAD 软件。
二、选择哪个版本的CAD才比较适合？
Auto CAD 最强大的功能是2D功能，有三个版本非常经典。分别是2004版、2007版、2010版。
Auto CAD 版本发展到2010版，其2D功能已经完善到了极致，2010版之后的升级主要针对3D模块功能进行更新和升级，而在实际的工作中，很少人使用Auto CAD进行3D设计，术业有专攻，在3D方面，CAD远不及PRO/E、UG等软件。所以学习CAD软件，不用学习3D模块。
此外，在实际的工作中，我们要做一个有职业素养的人，要求设计师使用低的版本设计出图，这样既能提升效率，也能避免给自己找麻烦。（因为如果你输出一个高版本的图给客户，客户打不开，到头来还是找出图的人转图），作为设计师，最好装一个低版本的，用于设计出图，一个高版本的，用于打开别人高版的图。
综上所述，在产品设计方面，Auto CAD最好使用Auto CAD 2007版，其次是2010版，如果是XP系统的，推荐使用Auto CAD2004, 其他版本不推荐。
当然 ，每个人都有自己的使用习惯，不管选择哪个版本，目的只有一个：必须做出一套版面整洁、符合规范、方便他人使用的图纸。

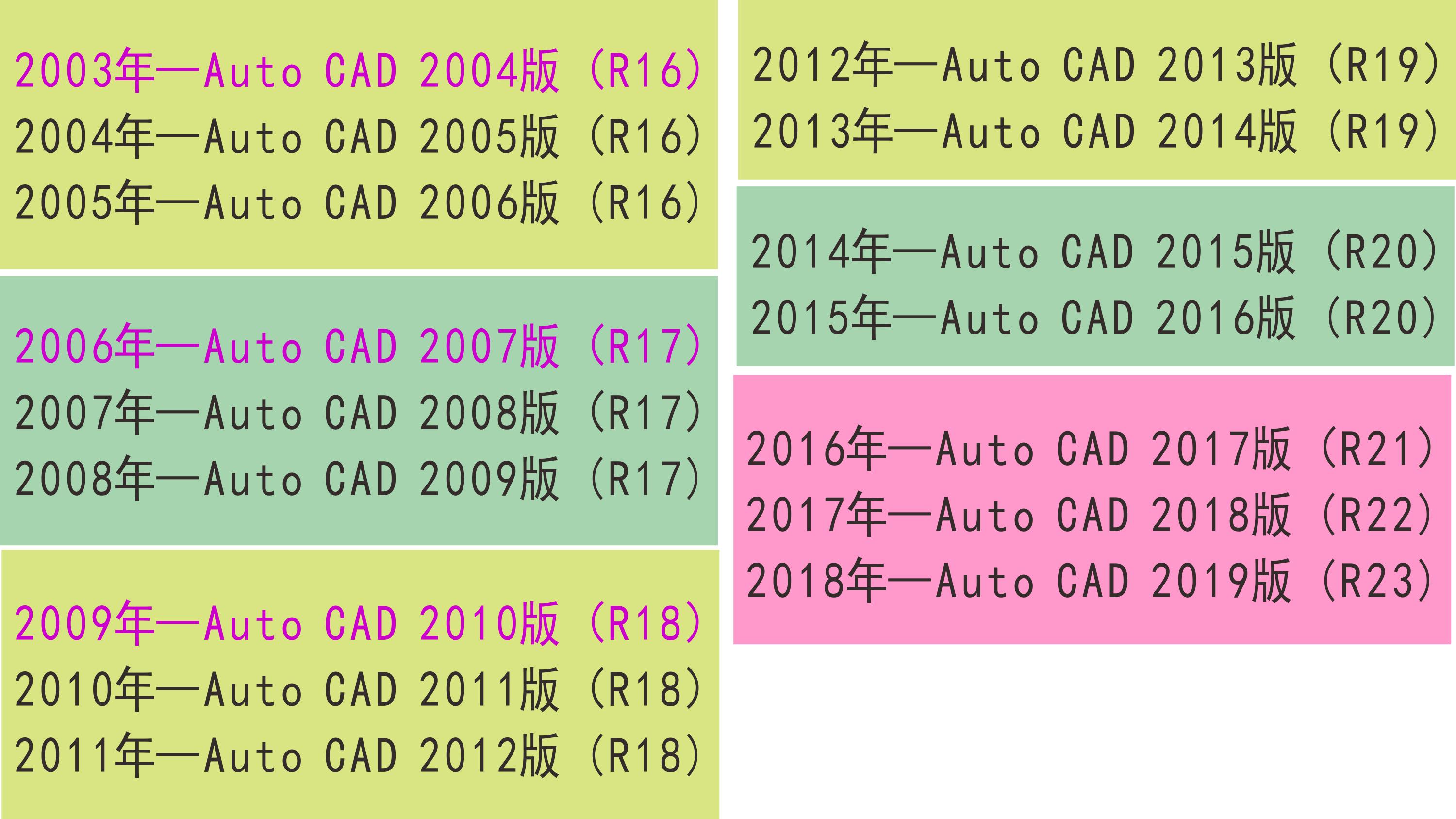

Auto CAD的版本
三、CAD设计软件的熟练程度是什么？
CAD 要熟练到什么程度才比较合适呢？不同的行业、不同的工作岗位要求是不一样的，下面主要说下产品设计对CAD的熟练程度。尤其是机械工程系相关专业的从业者。

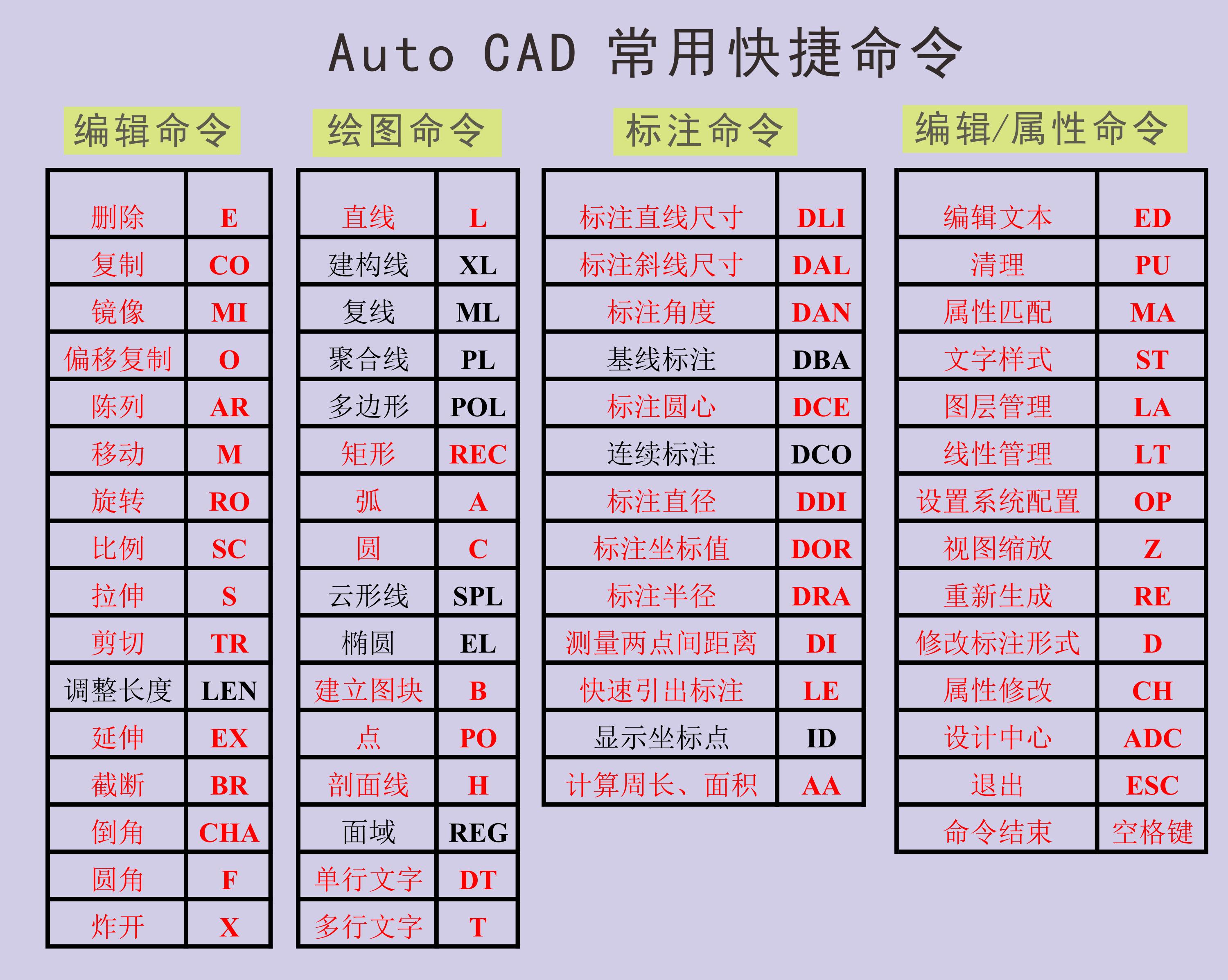

1、必须熟练使用快捷键命令输入和灵活使用。这样你就不用担心找不到命令图标而烦恼，不管你使用哪个版本，命令输入都是有效的。
2、对图纸进行熟练和快速的编辑、修改，并输出符合规范的产品图纸。
3、在CAD中进行尺寸标注，公差标注、产品技术要求书写，并输出图纸。
4、熟悉CAD的格式转换。DWG转DXF、PDF。在工作中，经常转这三种格式的图纸。
5、熟练的输出产品爆炸图、PCB板的板框图、产品的六面图、产品的修模图等。
6、产品图纸的打印与设置，打印出来的图纸要求清晰。大小比例合适！
四、一个专业规范的CAD图必备的绘图要素！
一张专业规范的CAD图纸，必须具备以下的要素。
1、图框：每个公司都有自己的图框格式。图框要求有位置符号。
2、视图必须齐全：三视图+轴测视图，甚至更多的辅助视图。
3、标注与图层：尺寸、公差、注释、变形度等标注信息必须标注清楚，并且注意区分图层。
4、图框信息栏：必须注明产品名称、设计者姓名与日期、比例、材料、工艺等信息。
5、技术要求：产品的技术要求必须写清楚。
6、图纸修改履历：记录修改的历史版本。
以上，四点是每个CAD从业者必须了解的。希望对CAD学习与产品设计有所帮助，如有不完善的地方，欢迎沟通交流！
