摘要： 介绍了安科瑞配电列头柜在一个大型数据中心的运行情况，并在数据中心机房末端展示了安科瑞配电列头柜的运行可能性。
一、项目概述
该数据中心自建了110KV变电所作为总进线，规划占地超3万平方米，一期建筑面积达到1.5万平方米，设计总容量达到20万KVA。机房采用国际T3+/国内*级A**标准建设（2N），可容纳不超过1.5万个机柜，一期工程包含了2个高压变配电室，3个低压变配电室，5个电池室，5个常规数据机房和2个运营商数据机房，共计拥有70面列头柜，33台空调。
The data center has built a 110KV substation as the main inlet line, covering an area of more than 30,000 square meters, with a construction area of 15,000 square meters in the first phase and a total design capacity of 200,000 KVA. The machine room adopts the international T3+/domestic A-class standard construction (2N), which can accommodate no more than 15,000 cabinets, and the first phase of the project includes 2 high-voltage substation distribution rooms, 3 low-voltage substation distribution rooms, 5 battery rooms, 5 conventional data rooms and 2 operator data rooms, with a total of 70 front tables and 33 air conditioners.
该项目资料的应用是我们公司的电列头柜，针对的是该可以根据数字中心机房最终实现全部用能数据、集成所有能力能量数据智慧分配的功能性智慧电箱。能够为终端能源监测系统提供高精度测量数据，通过显示单元，实时反映机房的it设备的能耗情况，并能够将数据上传至后台监控系统，为客户提供用能调整依据。
二、应用方案
这款配电列头柜由人机触摸屏、主路进线采集监控模块、支路电参量采集模块和可选配无源开关状态采集模块组成，还可与现场测温传感器、电流互感器、霍尔传感器等进行配合，形成一套配电柜的解决方案。

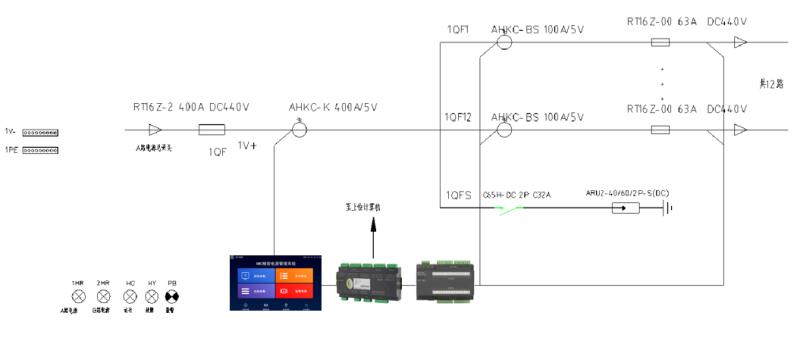

直流一进一出：

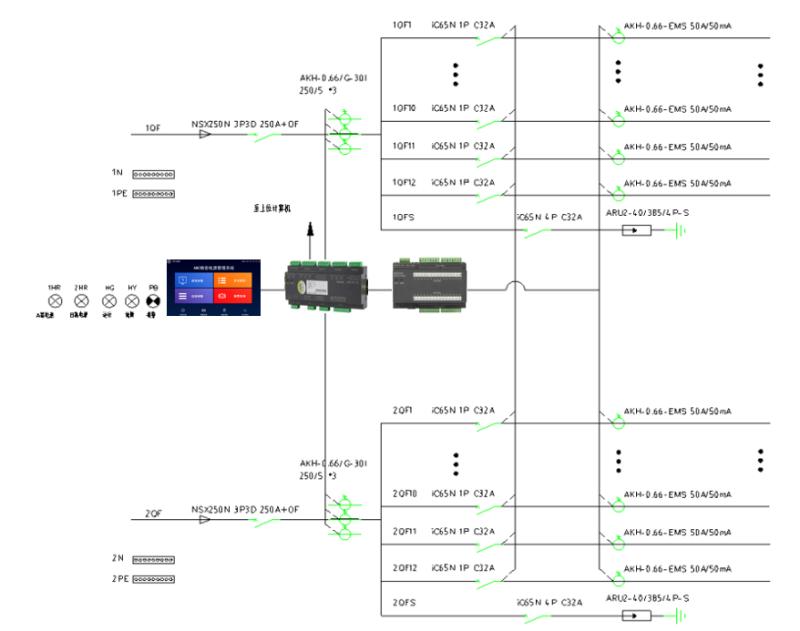

交流两进两出：
三、现场图片

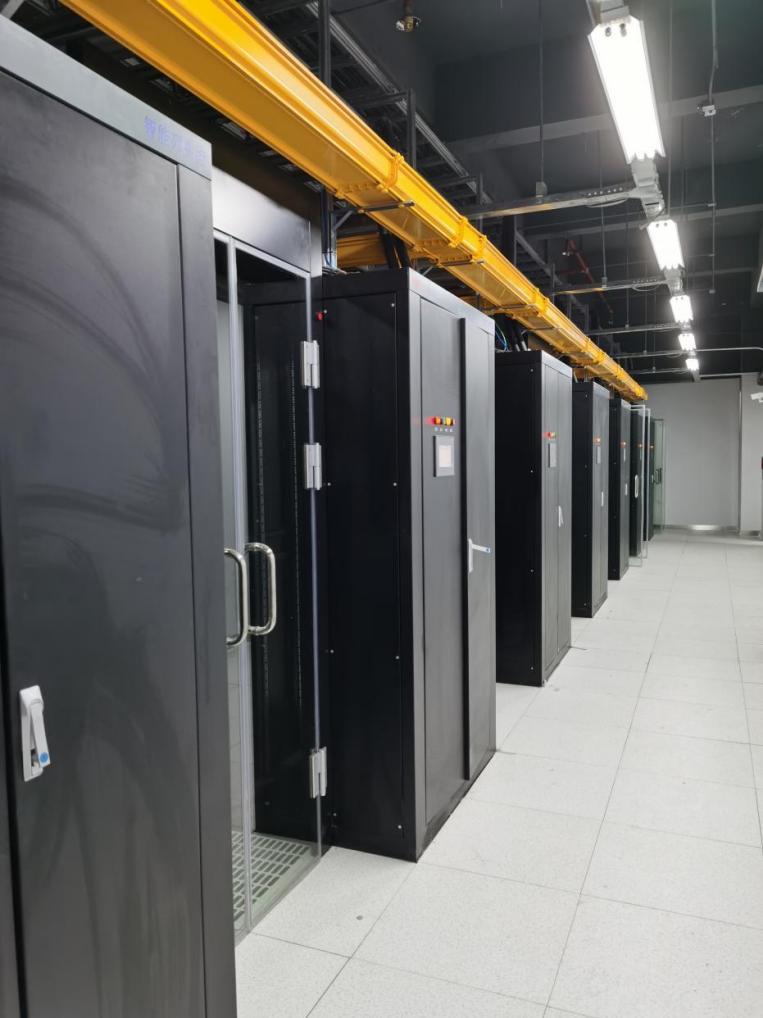

数据机房

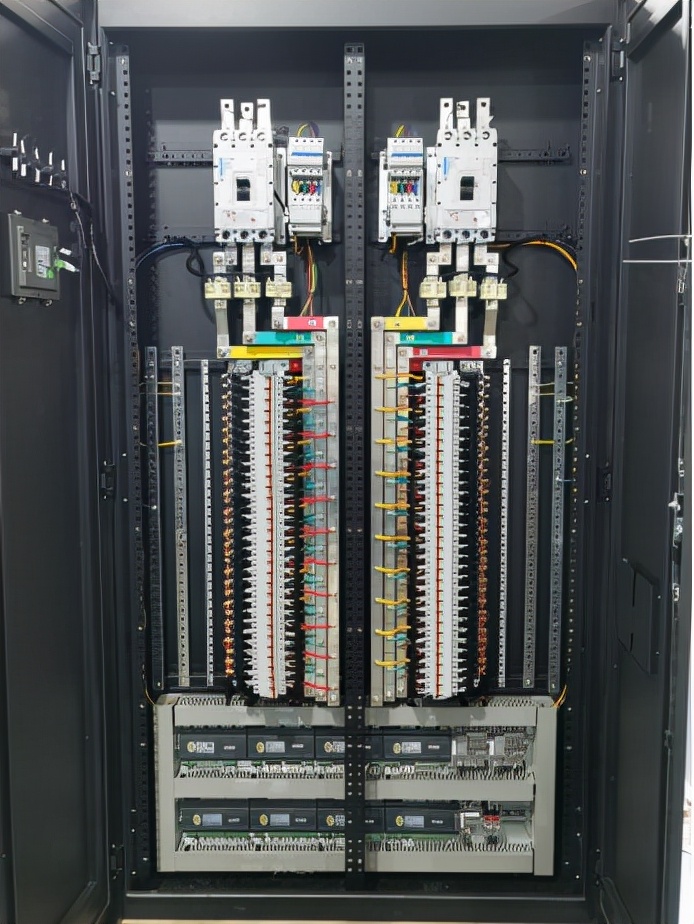

机房列头柜
机房列头柜
四、功能特点
4.1 配电摄像头柜的功能：
该配电列班柜为一个智慧的供应商，瞄准了数据中心机房能源末端，综合收集各种源头的数据。为终端能源监测系统提供高精度测量数据，通过显示单元，实时反映电能质量数据，并通过 RS485 通讯将数据上传至后台环境监控系统，以达到对整个配电系统的实时监控和运行质量的管理。助力用户在网络数据中心进行优化，强调能源消耗管理，提升服务器配置的操作效率。其主要运用于电信、金融、政府、IT等数据中心或工业企业等重要客户，为网络服务器等重要设备配电，提供分流、保电返路、测管、电脑连接等服务。
4.2 配电摄像头柜的特点：
列头柜采用安科瑞开发的 AMC100系列多回程进行巡查监控，既能对进线的侧3相通电流情况进行测量，也可对有所效率，无功效、无音量情况下，以及视觉功速、动力因素、频次等进行测计。同时可以展现出一个个累积的功率电量、增加的电能监测系统运转所有参数并通过HMI综合展示减少了占用配电柜空间的情况，提升了配集箱容积率；
4.2.2除电能管理外的摄像机柜还具备运行和安全管理功率的作用，整体配配系统可靠性和风险降低；
4.2.3列头柜支撑着更多的回路，空间利用率高，占地面积减少；
4.2.4安科瑞专门研发了配电管理系统软件，有了这套管理软件，用户可以通过数据中心后台管理系统远程走访两者，实现电参值、开关状态、零地电压及漏电流等数据的实时监测；也可以实现越线警报、数据上传等功能。故障信息由本地储存，可保存不低于5万条件的历史记录和故障信息，易于查询、分析；
4.2.5人机界面在配电柜前板，包括下面的部分
7 寸或 10 寸 LCD 显示屏，中英文显示界面；
系统操作状态指示灯，蜂鸣器；
必要的功能按键，选择各种系统参数、浏览和阅读各种系统信息等；
为确保系统安全，LCD 支持密码保护。

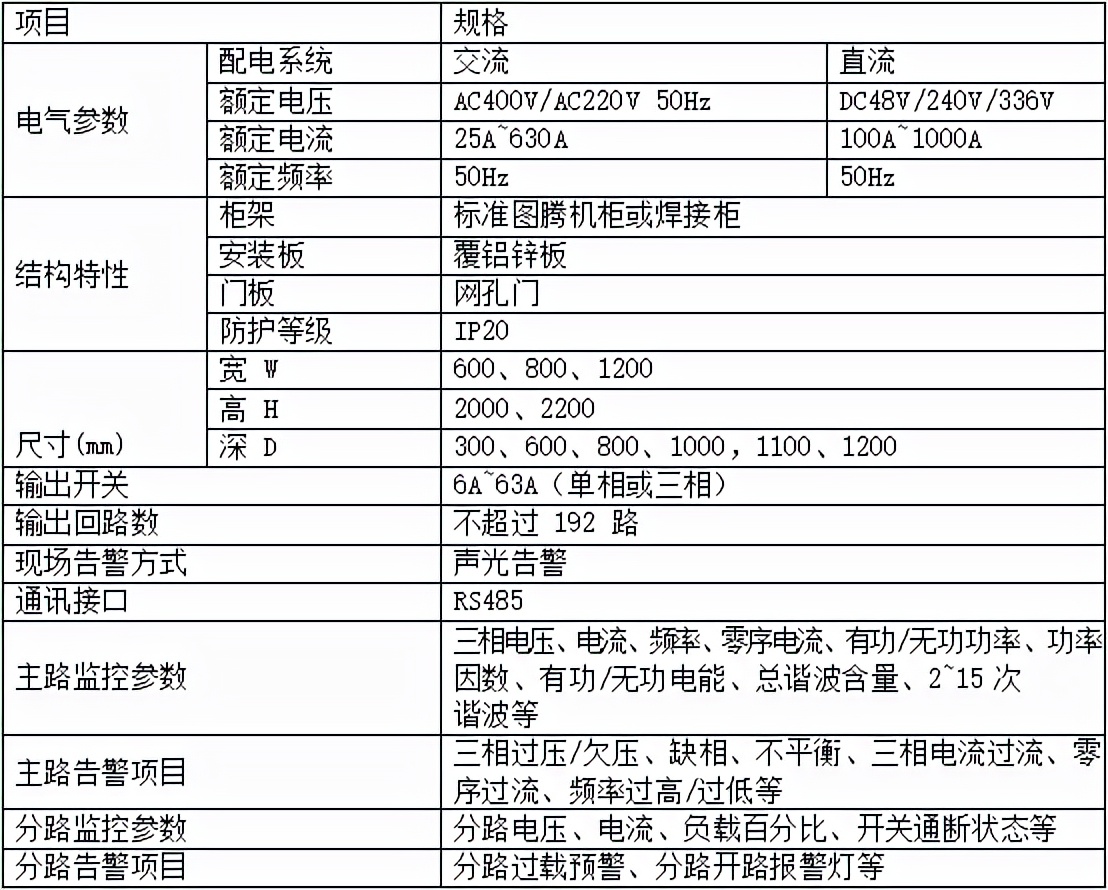

4.3 技术参数
五、触摸屏界面

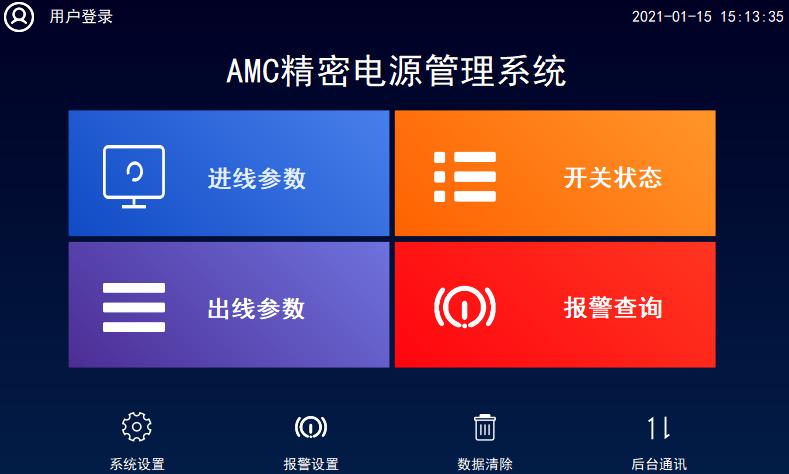

AMC电源管理系统主界面

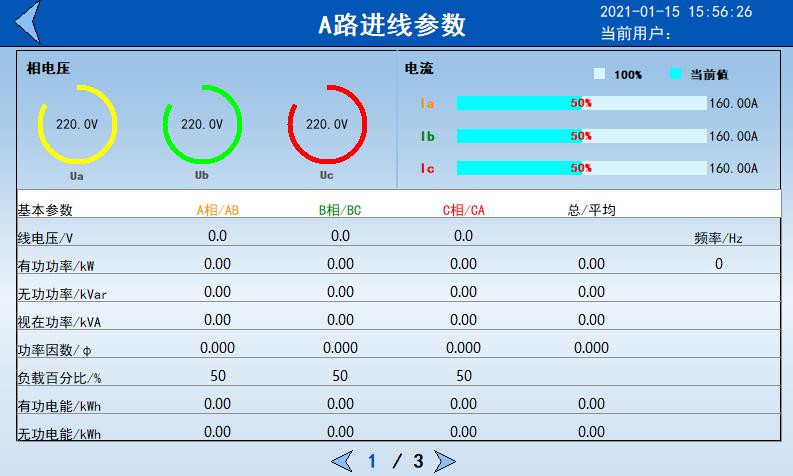

AMC电源管理系统主路进线界面
AMC电源管理系统主路出线界面
六、资质文件
2020年9月，中国提出二氧化碳排放力争在2030年前达到峰值，努力争取2060年前实现碳中和的目标，2020年12月，经济工作会议把做好碳达峰、碳中和工作列为2021年八项主要任务之一，即为“30·60”双碳目标。据国网能源研究院有限公司预计，我国数据中心总体用电量将超过4000亿千瓦时，占全社会用电量的3.7；
In September 2020, China proposed that carbon dioxide emissions strive to peak by 2030 and strive to achieve carbon neutrality by 2060, and in December 2020, the Economic Work Conference listed carbon peaking and carbon neutrality as one of the eight main tasks in 2021, that is, the "30·60" double carbon target. According to the State Grid Energy Research Institute Co., Ltd., the overall electricity consumption of China's data centers will exceed 400 billion kWh, accounting for 3.7% of the electricity consumption of the whole society;
数据中心建设近几年越来越受到国家重视，是新基建有序运行的基础保障，被视为“新基建的基础设施”。在“十四五”规划和2035年远景目标纲要，第十一章中明确指出，“构建全国大数据中心体系，强化算力统筹智能调度，建设若干国家枢纽节点和大数据中心集群”。
In recent years, data center construction has received more and more attention from the state, which is the basic guarantee for the orderly operation of new infrastructure and is regarded as "the infrastructure of new infrastructure". In the "14th Five-Year Plan" and the outline of the long-term goals for 2035, chapter 11 clearly points out that "build a national big data center system, strengthen the intelligent scheduling of computing power, and build a number of national hub nodes and big data center clusters".
我司顺应时代浪潮推出配电列头柜，针对数据中心机房能源末端，综合采集所有能源数据。为终端能源监测系统提供高精度测量数据，通过显示单元，实时反映电能质量数据，并通过 RS485 通讯将数据上传至后台环境监控系统，以达到对整个配电系统的实时监控和运行质量的管理，满足绝大多数数据中心的需求。
In line with the tide of the times, our company launched a power distribution column headboard, which comprehensively collects all energy data for the energy end of the data center computer room. Provide high-precision measurement data for the terminal energy monitoring system, reflect the power quality data in real time through the display unit, and upload the data to the background environment monitoring system through RS485 communication to achieve real-time monitoring and operation quality management of the entire power distribution system, meeting the needs of most data centers.
