此图也可以用3D草图画出路径，然后一步扫描完成。但感觉用下面圆周阵列的这种方法好一点。 建模过程：

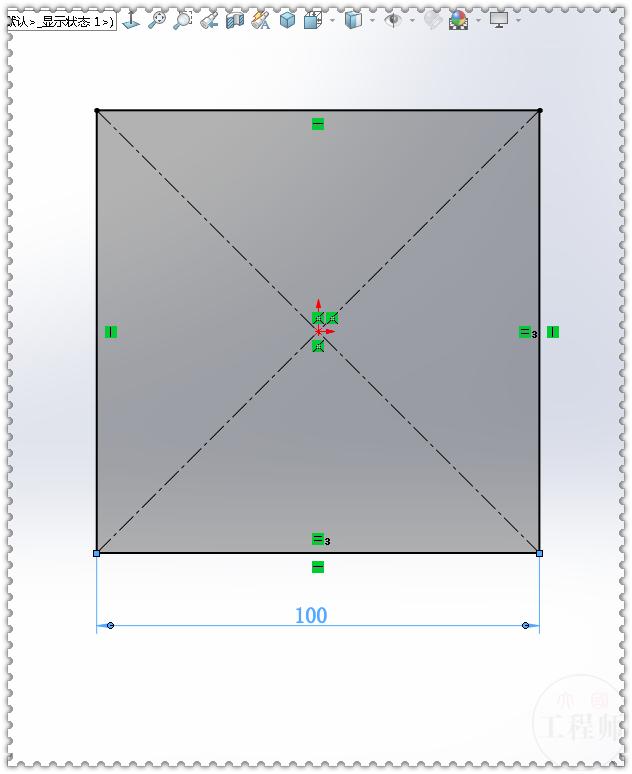

1.在【上视基准面】画一个中心矩形，添加相等几何关系。
2.【拉伸凸台】两侧对称：100 。

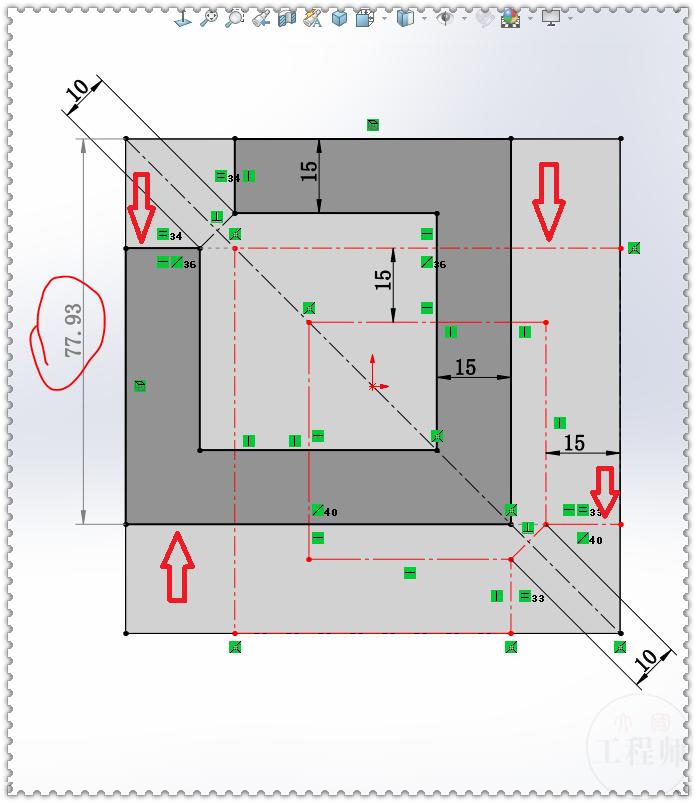

3.在立方体顶面草绘图形 ，注意左上角的垂直几何关系，此时还是欠定义状态。
3-1.继续画红色的草图（构造线），添加共线几何关系（红色箭头），草图完全定义。
4.【拉伸凸台】给定深度：15 ， 去掉 ：合并结果。
5.在立方体底面草图，转换实体引用 。
6.【拉伸凸台】给定深度：15 ， 去掉 ：合并结果。

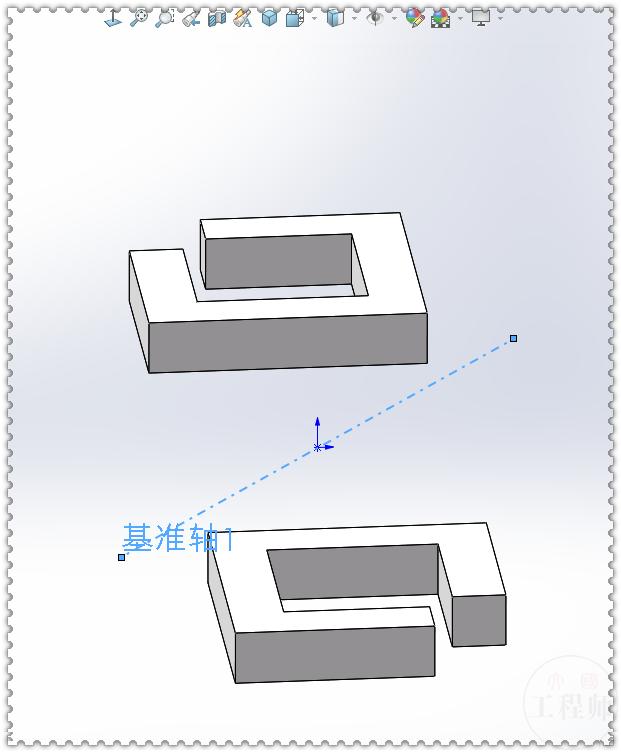

7.新建【基准轴】。
7-1.隐藏立方体。
8.【圆周阵列】—— 实体 ，旋转轴：基准轴1 ，数量：3个 。
9.【组合】。
10.测量面积：3338.60 ，正确 。

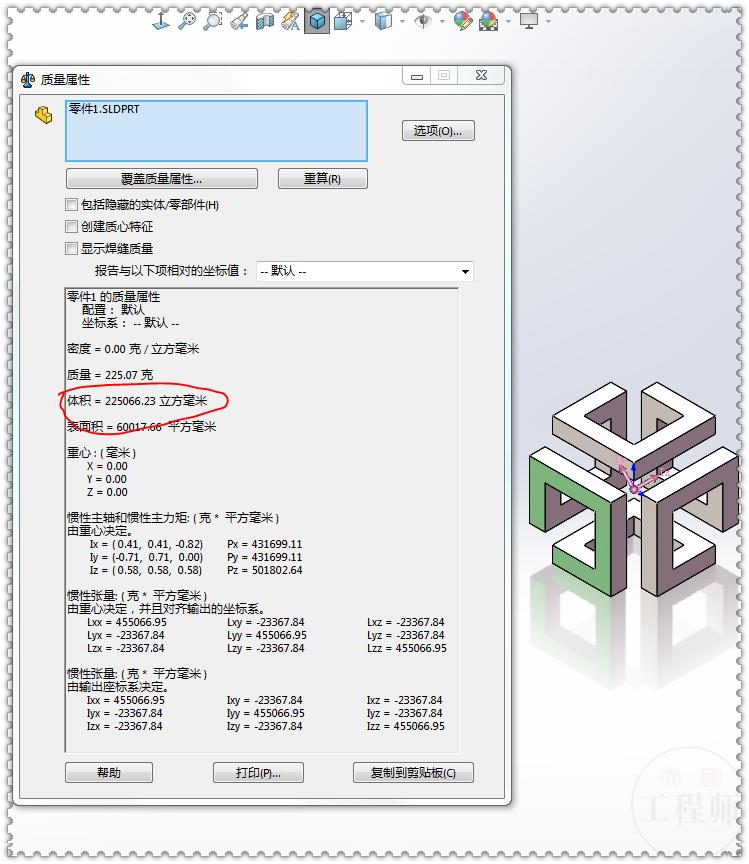

11.测量体积：225066.23 ，正确。
12.完成。

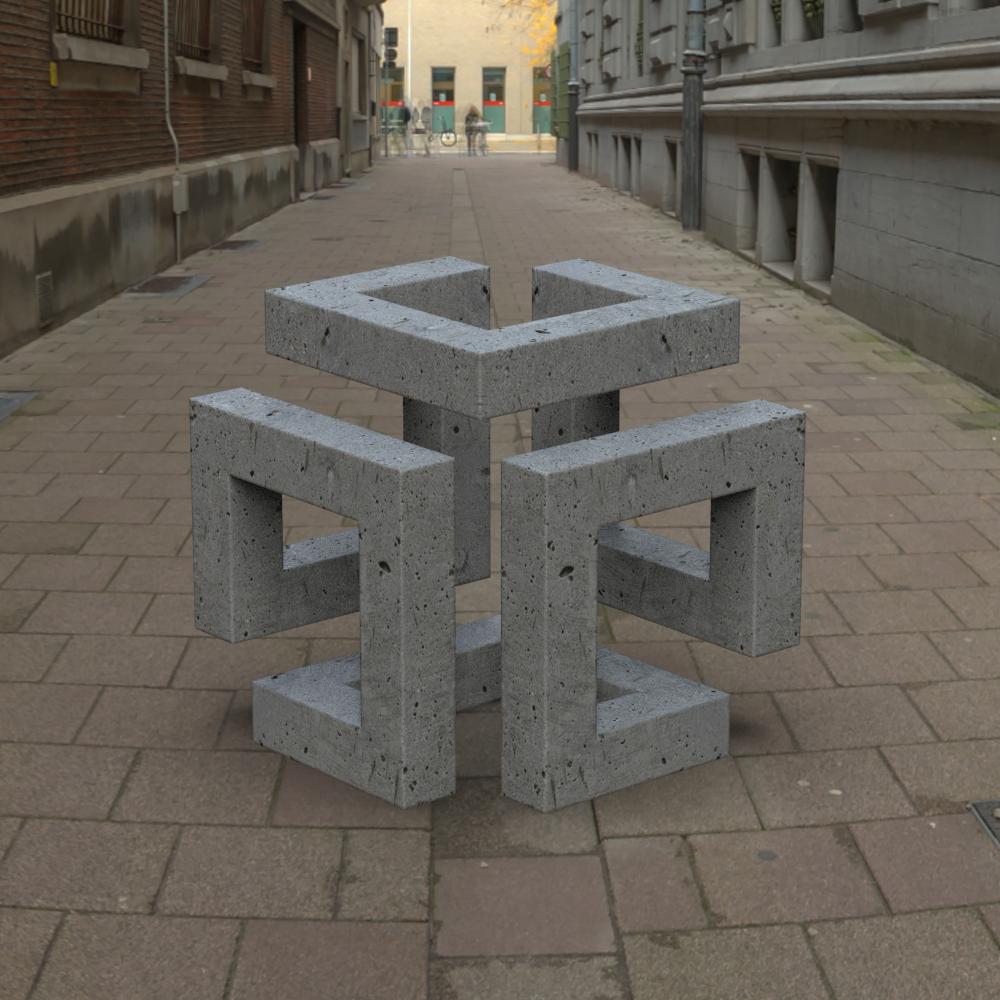

13.简单渲染一下：
