终于有了属于自己的小街机

一、前言篇

本人是81年出生的80后老家伙一个,从小便对电子游戏有着浓厚的兴趣。在论坛经常看到动手能力强的玩友分享各种各样的DIY街机每每看上去都觉得十分艳羡。所以也希望自己能有一台心仪的小街机。

二、软件篇

最近在论坛看到了gxb的《98元组建最高性价比高清怀旧主机》http://bbs.a9vg.com/thread-5102992-1-1.html也知道了retropie系统。所以就选定这个系统作为自己小街机的系统。虽然目前该系统语言还没有中文,但是系统中的英文对于我来说还是没有问题的,使用起来还是相当顺手。该系统包含很多种模拟器,并集成了很多usb手柄、摇杆的驱动,大多数情况下可以做到即插即用。今天在群里看到gxb说树莓派2 支持ps4手柄以蓝牙的方式连接了,发完贴我就去试试。

三、硬件篇

1、树莓派2

之所以用树莓派2而没用最新的树莓派3和性价比颇高的香橙派是因为去2015年8月初就买了树莓派2。由于一开始不太懂直接拔了电源,结果造成TF卡上的系统文件损坏不能正常启动了T_T 再然后就是放了一年多-_-~~~。

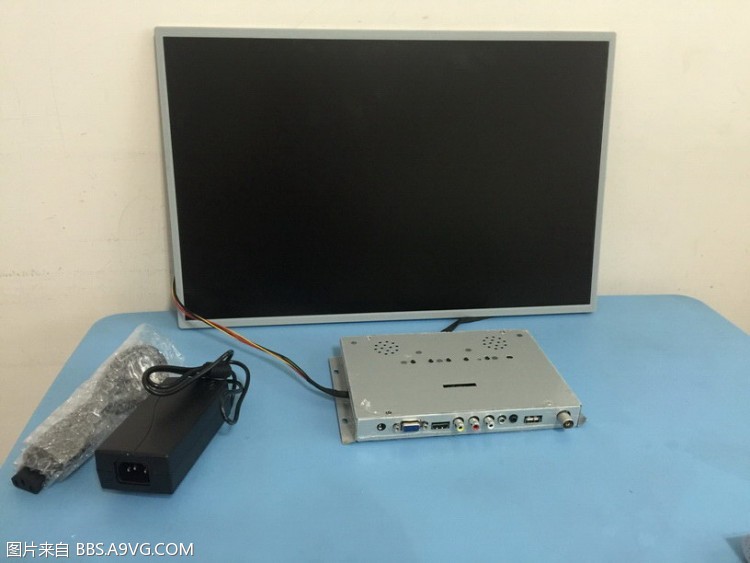

2、22寸 LCD液晶屏 (另外购买了液晶屏的驱动板)

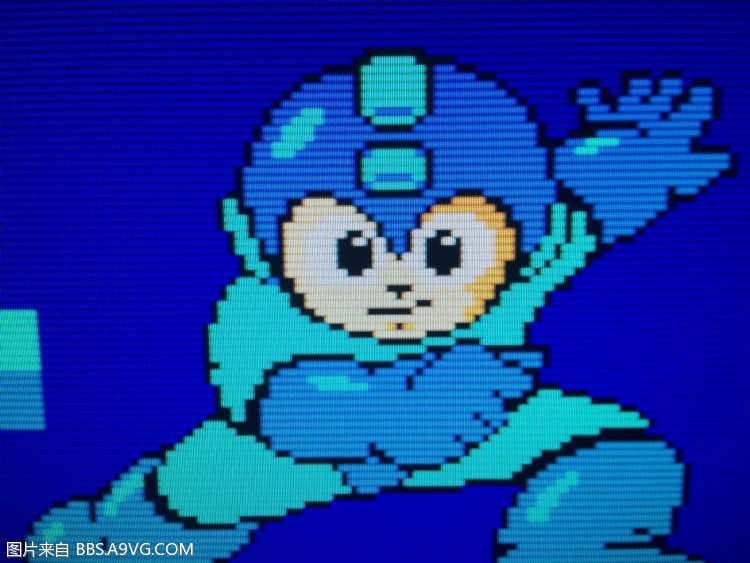

肯能有玩友会问为什么不选择4:3的液晶屏呢?其实之前我也更倾向于用4:3的液晶屏,但由于框体三围已确定所以希望找个屏幕占比大一些的屏幕。于是忐忑的选择了22寸屏(16:10),特别担心这个屏的分辨率会导致扫描线滤镜显示效果不佳。不过还好,当屏幕、驱动板到手后开机试了一下,彻底打消了之前的疑虑。扫描线滤镜没有任何问题,看上去相当不错。

终于有了个属于自己的小店,终于有了个自己的小店

终于有了个属于自己的小店,终于有了个自己的小店

终于有了个属于自己的小店,终于有了个自己的小店

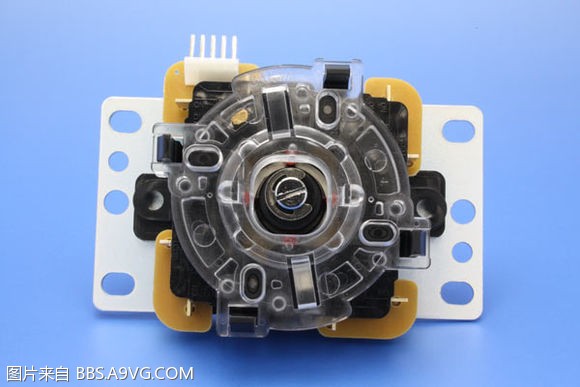

3、2套三和摇杆、三和按键(13个30mm、2个24mm)

每个套装含usb驱动板、usb线、6个30mm按钮 1个24mm按钮、三和8YT摇杆、连接线若干;我觉得手感还不错,符合自己的预期。第13个按钮是框体卖家送的,我把这个按键安装在了1P摇杆左侧,当作投币键使用。

终于有了个属于自己的小店,终于有了个自己的小店

4、2.5寸全频喇叭一对儿

终于有了个属于自己的小店,终于有了个自己的小店

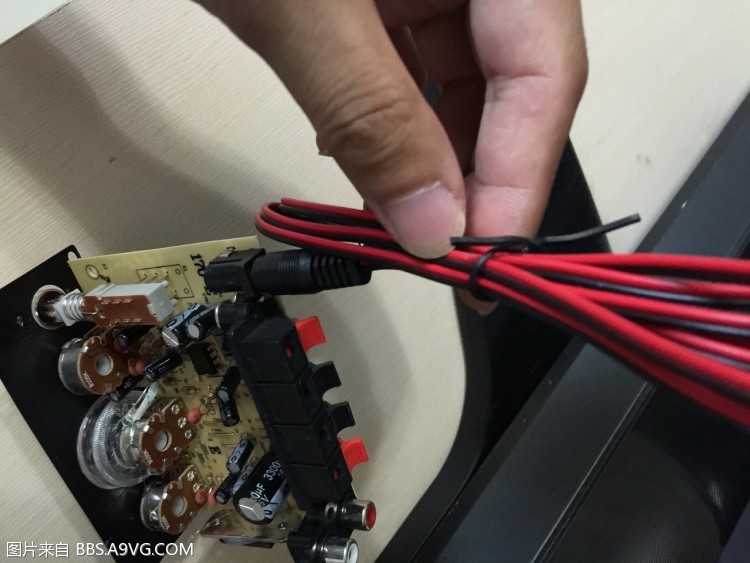

5、12v 喇叭功放(可调节声音大小)

终于有了个属于自己的小店,终于有了个自己的小店

框体卖家推荐的,很便宜。好处是框体上音箱的洞就是按照这个喇叭扣的,所以契合度满点;功放是卖家送的,控制面板与框体结合起来也是毫无违和感。

6、32G TF卡

这个没什么说的,不能图便宜买正规渠道的就可以。

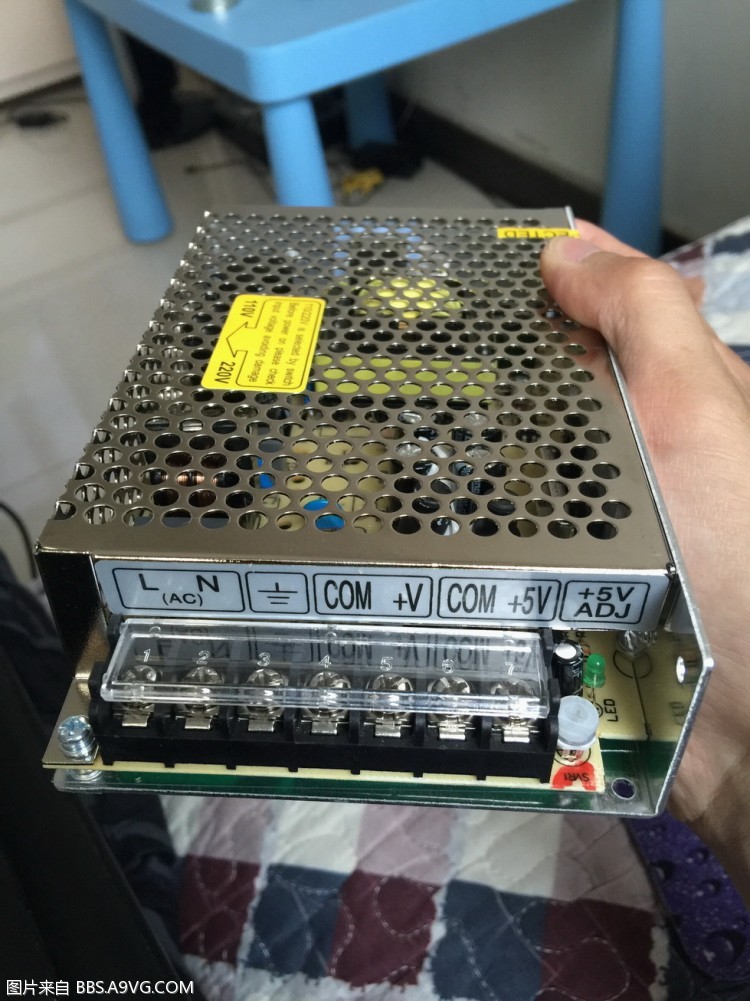

7、60W 12v 5v 输出电源

终于有了个属于自己的小店,终于有了个自己的小店

希望玩的时候省事,不需要单独插液晶屏的12v电源、功放的12v电源、树莓派的5v电源,所以买了一个双输出的电源。

三、框体篇

选这个框体完全是根据自己的需求及审美做了最终的选择。

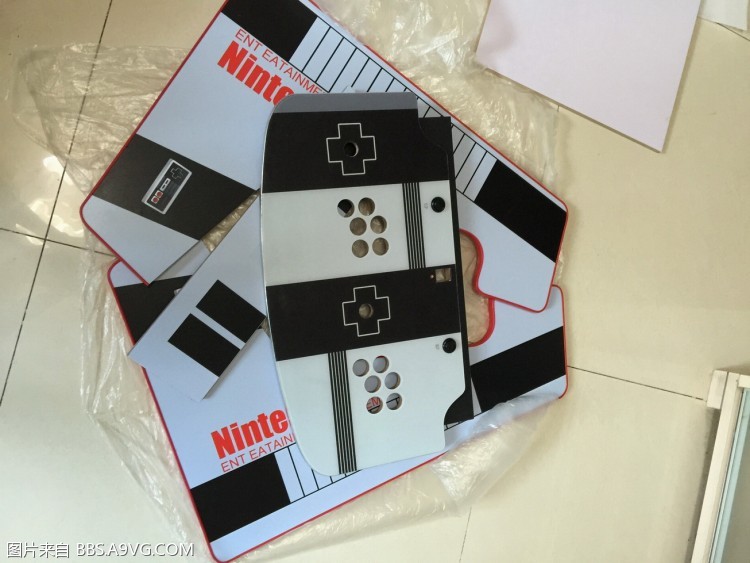

1、街机框体材质及配件

板子都是机器切割而成,材质是12mm的密度板,贴纸和边条是到货时就已经弄好的,主题贴纸、边条的款式需要先与卖家沟通好。除了上述内容外还包括:顶部Nintendo处3mm亚克力板2块、屏幕前方3mm亚克力板1块、功放、碳纤维贴纸、2条led灯、自攻螺丝、直角固定架。

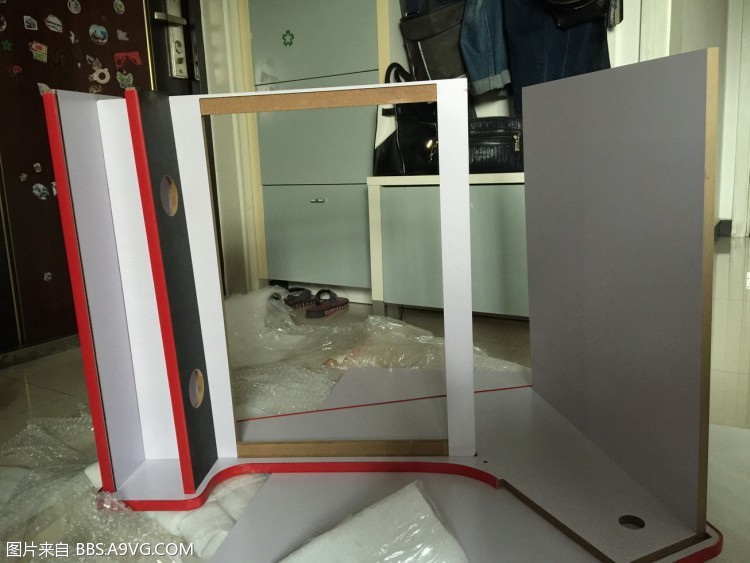

2、框体的组装

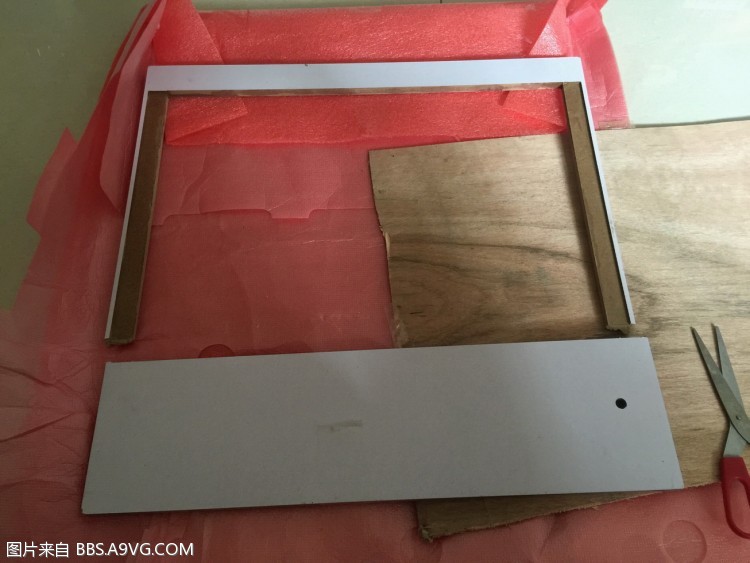

在装框体的时候也是一波三折,主要是固定液晶屏幕的板子先后由卖家给我发了三次。随所有框体组装件一起来的时候液晶屏固定板左侧断裂。第二次单独发屏幕固定板的时候两侧双双断裂(第二次补发板子、运费都是卖家出的)。T_T 第三次是在卖家里三层外三层严密的包裹下总算是平安到达(第三次实在不好意思了,我自己出的运费,板子依然是卖家没有收取任何费用发给我的)。虽然框体是由机器切割而成,但是在实际组装的过程中还是需要美工刀做局部的修正。在框体组装的过程中卖家也是给了很耐心的指导,有问必答,并且赠送了固定液晶屏幕的边条。

终于有了个属于自己的小店,终于有了个自己的小店

终于有了个属于自己的小店,终于有了个自己的小店

终于有了个属于自己的小店,终于有了个自己的小店

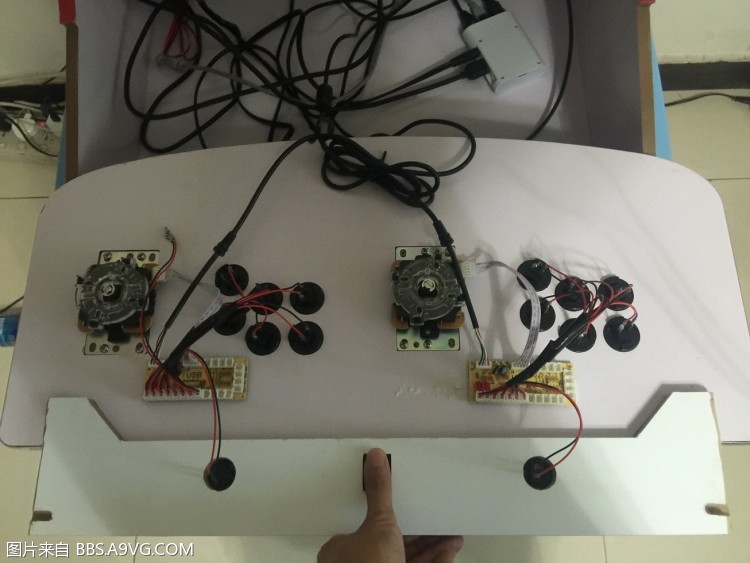

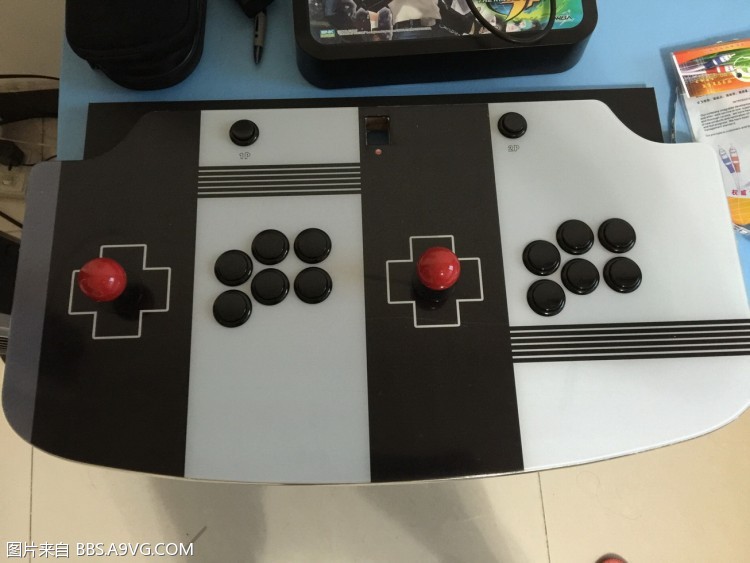

3、摇杆的组装

因为都是按照标准规格预留的,所以摇杆物理的安装还是很顺利的。但是在装好准备整体调试时遇到了两个问题:

(1)、摇杆方向的问题:我在安装两套摇杆的时候没有注意,白色5针接插件一个向左一个向右,这就导致了两套摇杆的方向是相反的。

设置好了A摇杆、B摇杆就乱了,反 之毅然。所以摇杆安装的时候一定要注意方向的一致性。

(2)、按键接线的问题:与摇杆问题类似,USB芯片上是K1~K12 为了保证两套摇杆设置一致,在接线的时候也要确保摇杆A的第一个按钮

接在USB-a芯片K1上,那么摇杆B的第一个按钮也要接在USB-b芯片K1上。

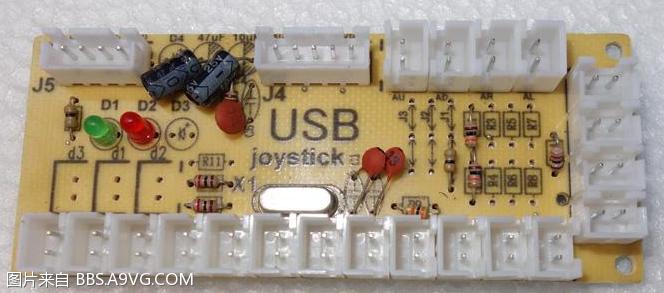

这个是我使用的USB摇杆芯片(如图)

终于有了个属于自己的小店,终于有了个自己的小店

终于有了个属于自己的小店,终于有了个自己的小店

终于有了个属于自己的小店,终于有了个自己的小店

五、感谢篇

1、感谢aliang、gxb(排名不分先后,此处按照英文字母顺序排)这两位玩友。由于gbx打包的香橙派镜像不能直接用于我的树莓派2,所以过程中需要自己完成一些步骤。在此过程中遇到了不少问题,都是两位玩友热心、耐心解答的,再次向两位致以衷心的感谢。之所以把两位排在卖家前面,是因为两位玩友帮助都是无偿的。

2、感谢框体卖家,他对我的售后服务做的非常不错,我们之间沟通起来也十分的顺畅。衷心的希望他生意越来越好;

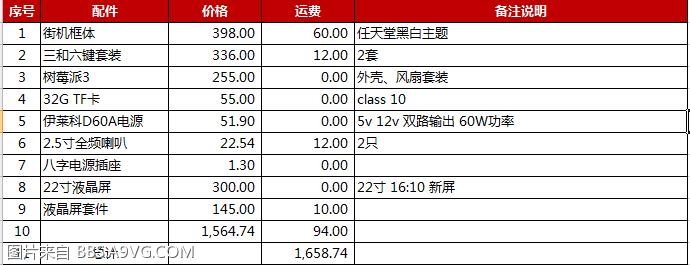

六、花费篇

有朋友问我这个小街机的花费如何,那我就在这里大治列一下吧。花费列表中我是树莓派3套装算的(我自己这个用的是树莓派2),供大家参考。

终于有了个属于自己的小店,终于有了个自己的小店

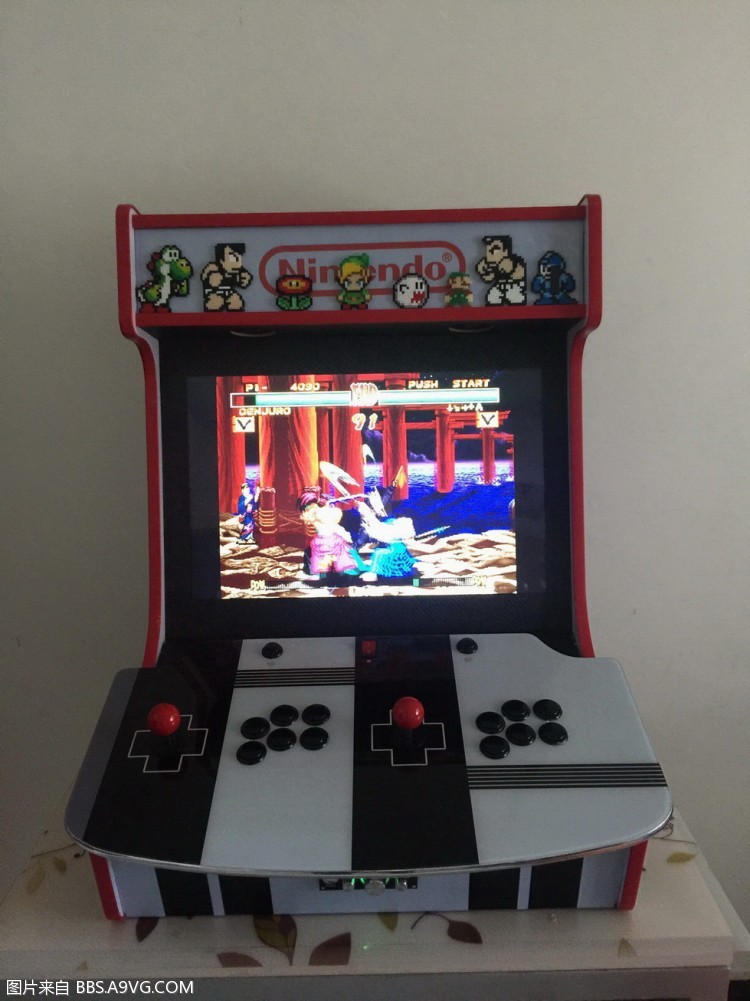

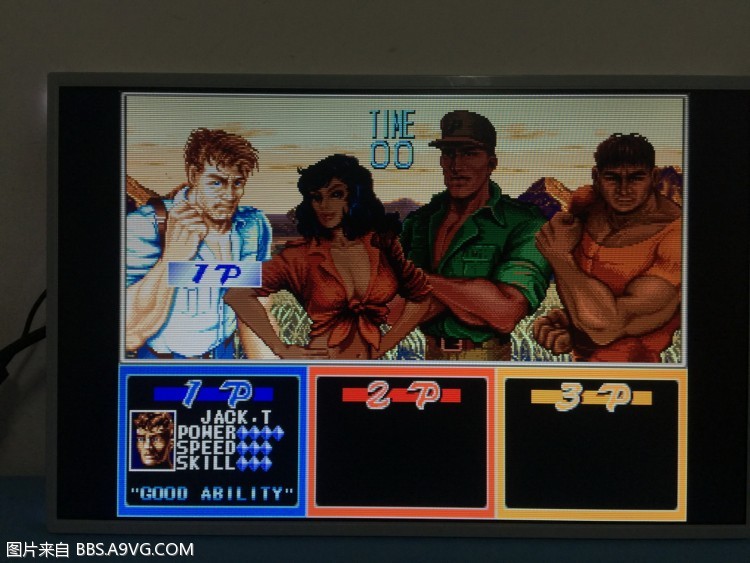

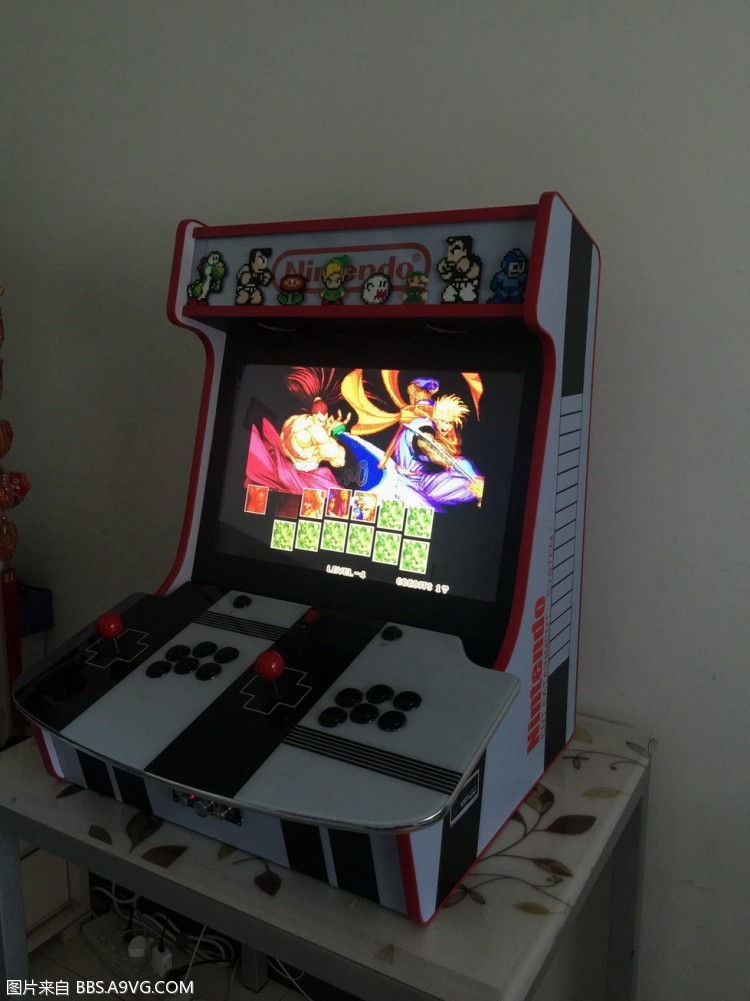

七、效果篇

终于有了个属于自己的小店,终于有了个自己的小店

终于有了个属于自己的小店,终于有了个自己的小店

终于有了个属于自己的小店,终于有了个自己的小店

总体来说整体效果还是相当不错的,借用洪荒之力妹子的话来说就是“我很满意”。
