RS232概述
RS-232是美国电子工业联盟（EIA）制定的串行数据通信的接口标准，全稱是EIA-RS-232（簡稱232，RS232）。目前很多台式电脑屁股后面还有它的接口。
接口和连线：rs232最多有25个管脚，但是目前常见的是精简的9孔（针）接口，台式机上的就是。虽然如此，常用的只有三根线：写数据线、读数据线以及一个地线。常见的rs232是异步全双工接口，同步的很少用。但是rs232却只能点对点连接（只能1对1），无法组网。
电气特性：电气特性如下(RS-232C上传送的数字量采用负逻辑，且与地对称)。可见它的电压不和TTL兼容，因此单片机与上位机通信需要转换芯片。还有就是rs232要求接口能够承受-25～25V的电压而不损坏。
TRANSMITTED SIGNAL VOLTAGE LEVELS:Binary 0: +5 to +15 Vdc (called a “space” or “on”)Binary 1: -5 to -15 Vdc (called a “mark” or “off”)-------------------------------RECEIVED SIGNAL VOLTAGE LEVELS:Binary 0: +3 to +13 VdcBinary 1: -3 to -13 Vdc
传输速度：典型的波特率是300, 1200, 2400, 9600（约为1K/s）, 115200, 19200等bit/s。一般通信两端设备都要设为相同的波特率，但有些设备也可以设置为自动检测波特率。理论上的最大传输速率不超过460.8K.
传输距离：驱动器允许有2500pF的电容负载，通信距离将受此电容限制，例如，采用150pF/m的通信电缆时，最大通信距离为15m；若每米电缆的电容量减小，通信距离可以增加。传输距离短的另一原因是RS-232属单端信号传送，存在共地噪声和不能抑制共模干扰等问题，因此一般用于20m以内的通信。
字节帧数据结构：TTL空闲时是高电平，一位起始位(1)，4～8位数据位。1～2位停止位（1）。可选的一个奇偶校验位（数据之后、停止位之前）
RS485概述
物理接口：
RS485有两线制和四线制两种接线，四线制只能实现点对点的通信方式，现很少采用，现在多采用的是两线制接线方式，这种接线方式为总线式拓朴结构在同一总线上最多可以挂接32个结点。
在RS485通信网络中一般采用的是主从通信方式，即一个主机带多个从机。很多情况下，连接RS-485通信链路时只是简单地用一对双绞线将各个接口的“A”“B”端连接起来。
电器特性：逻辑“0”以两线间的电压差为+（2—6） V表示；逻辑“1”以两线间的电压差为-（2—6）V表示。接口信号电平比RS-232-C降低了，就不易损坏接口电路的芯片， 且该电平与TTL电平兼容，可方便与TTL 电路连接。
RS422概述
EIA-422（过去称为RS-422）是一系列的规定采用4线，全双工，差分传输，多点通信的数据传输协议。
和 RS-485 不同的是EIA-422不允许出现多个发送端而只能有多个接受端。
距离、长度和节点数：接口的机械特性由EIA-530 或 EIA-449 规定，然而设备仅有在发送方和接受方成对出现时才存在。电缆的最高传输速率为 10 Mbit/s（长度 1.2 米时）或100 kbit/s（长度 1200 米时）。EIA-422不能实现象EIA-485那样的真正的多点通信，尽管只有一个发送端就可以连接10个接受端。
总结：全双工：232、422. 半双工：485组网能力：422、485.速度和距离：422、485多点通信：485.
规定 RS232 RS422 R485
工作方式 单端 差分 差分
节点数 1收、1发 1发10收 1发32收
最大传输电缆长度 50英尺 400英尺 400英尺
最大传输速率 20Kb/S 10Mb/s 10Mb/s
最大驱动输出电压 +/-25V -0.25V～+6V -7V～+12V
最后一问：为什么EIA/RS422不能进行多点通信呢？
RS422是四线双口（接收端口两线，发送端口两线）。只有一台主机（master），主机的发送端口和所有从机的接收端口连接，主机的接收端口和所有的从机的发送端口相连。因此从机之间不能通信，从机只能发送给主机，也只能从主机接收。这属于一点对多点的通信。

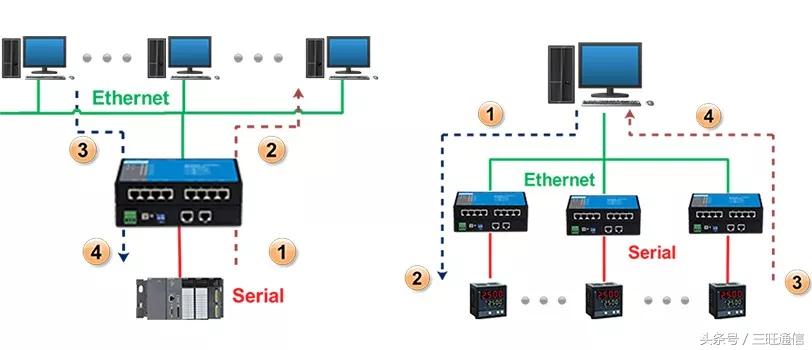

一对一、一对多、多对多通信
RS485采用四线制时也是只能一点对多点，但是当采用两线制时，所有的设备在拓扑结构上是对等的，任何两个设备都可以通信，成为了多点对多点的通信。
需要指出的是，485协议本身很简单，没有总线总裁机制。没有数据格式定义。这些都留给芯片厂商自己定义。
RS-485与RS-422的不同还在于其共模输出电压是不同的，RS-485是-7V至+12V之间，而RS-422在-7V至+7V之间，RS-485接收器最小输入阻抗为12k，RS-422是4k；RS-485满足所有RS-422的规范，所以RS-485的驱动器可以用在RS-422网络中应用。
