应用程序框架层，即Android Framework层，它主要是实现Android系统的核心服务和提供接口来开发应用程序，这些核心服务支撑着整个Android系统的上层，根据这些核心服务，这一层可以分为很多模块。
ActivityManagerService：管理Android四大组件和进程内存。
WindowManagerService：管理Android窗口。
PackageManagerService：包管理服务，主要是apk的安装和权限的分配。
PowerManagerService：电源管理服务。
MultMedia：多媒体模块。
NotificationManagerService：通知管理服务。
View系统：UI的绘制和UI事件的分发。
应用程序层，即Android应用程序，它包括系统应用和第三方应用。系统应用主要包含“设置”、“主界面”、“相机”等。第三方应用比较多，如QQ、微信、淘宝等。Android开发者主要集中在这一层，因为大多数Android开发人员都是从事应用程序层开发。
由于Android系统包含这么多层，并且每层又都很复杂，因此只有每层紧密配合之后，整个Android系统才会更加流畅、更加稳定。作为一个Android工程师，不管你是负责框架开发还是负责应用程序开发，或者是负责kernel开发，你都有可能涉及不是自己的这一层，但是为了工作，为了开发更好的产品，一个Android工程师有必要理解Android的多层。因为只有理解了Android多层之后，你才会对Android系统有个整体的把握。
在Android纵向上主要是分析开机的启动流程，如图所示。这个过程从Init进程启动开始，到Launcher主界面显示结束。首先，Init进程会启动Zygote、SurfaceFlinger、Vold等Native进程。当SurfaceFlinger进程被Init进程启动之后，它会去启动开机动画程序bootanimation。Init进程在启动SurfaceFlinger进程的同时也会去启动Zygote进程，当Zygote进程启动好了之后，Zygote进程会去启动SystemServer进程，而SystemServer进程启动了Android框架层的核心服务AMS、WMS、PMS等，这些服务支撑整个上层应用程序。当SystemServer进程中的核心服务AMS启动好之后，AMS会启动Android应用程序Launcher，Launcher会加载所有的应用程序图标到界面上。当Launcher启动完成之后，AMS会去请求SurfaceFlinger退出开机动画，开机动画一退出，Launcher界面就显示出来了。因此，在Android纵向这条线上主要围绕Android的启动过程进行，以及跟启动有关的Android系统问题，比如系统重启、死机等问题。

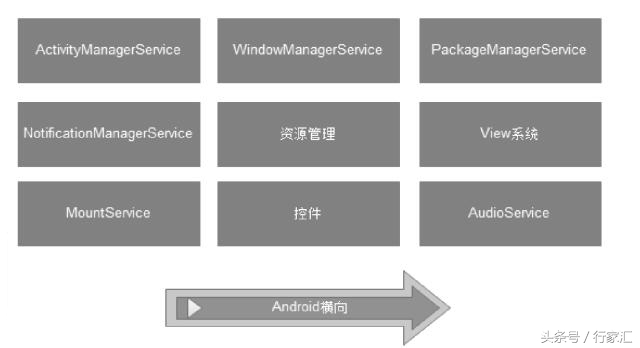

在Android横向上主要涉及Android框架层的具体模块，如图所示，包含ActivityManagerService、View系统、资源管理、Android系统控件等。ActivityManagerService主要是对四大组件和内存的管理，而View系统、资源管理框架和系统控件共同构成了ROMUI。
