湖北四方国瑞电力控股有限公司为大家解答提供：SFBPC-250kVA/25kV 调感式串联谐振试验装置技术方案
一、SFBPC-250kVA/25kV 调感式串联谐振试验装置技术方案 适用范围
电力电缆截面积25-500m㎡，电缆长度5m-2000m，电容量最大0.58uf/km，试验要求按GBT-3048.8。

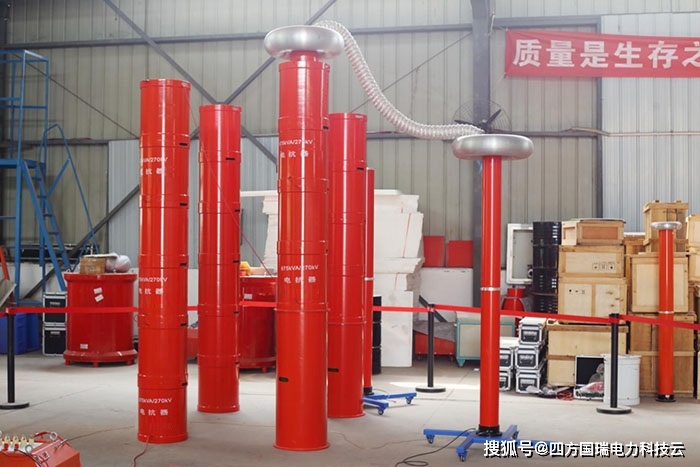

SFBPC-250kVA/25kV 调感式串联谐振试验装置
二、装置特点
1. 反击过电压和传递过电压保护：本装置以妥善的接线方式、完善的保 护环节和能量的逐级吸收，防止反击过电压和传递过电压的侵害。经过多年的现场实践证明，试品在闪络或击穿时，可避免成套试验装置和在场试验人员不受过电压的侵害和威胁。同时也可避免被试品的故障点在闪络或击穿后不扩大损伤。
2.体积小，重量轻，安装、搬运方便，接线简单，非常适合现场使用人员的操作。
3.调感谐振装置的主要功能有：
l 电抗器铁芯间隙直读功能：
本装置在电抗器上安装了间隙观察孔，可直接读出铁芯的间隙，以指导操作，另外还安装了间隙限位开关及指示。
l 耐压时间到自动降压功能：
耐压计时采用数显计时器。且当到达耐压时间时，系统会自动降压
l 零位合闸、零起升压功能：
具有零位限位功能，如果调压器不在零位，高压输出按钮无法合上，保证系统是从零起升压。
l 过流保护功能：
系统装有电磁式过流继电器，此继电器抗干扰能力强，动作迅速，避免试品不受过流的损伤。
l 过压及被试品闪络保护功能：
本装置装用电子式过压闪络保护板，避免试品不受过压和闪络的侵害，且动作迅速。
l 各试验数据实时监测功能：
可以对高压侧电压电流和低压侧的电压电流进行监测，可以更直观地了解试验情况。
三、成套装置技术参数
1. 额定容量：250kVA；
2. 输出电压：最大25kV；
3. 输出电流：最大10A；
4. 工作频率：工频50Hz；
5. 输出电压波形畸变率：≤0.5%；
6. 允许连续工作时间：额定负载下5min；
7. 额定负载下连续运行5min后温升≤65K；
8. 装置自身品质因数：Q≥40；
9. 系统测量精度：有效值1.5级；
10.输入电源：三相380V电压，频率为50Hz；
11.对被试品具有过流、过压及试品闪络保护；
12.环境温度：－150C–400C，相对湿度：≤90%RH，海拔高度≤1000米；
四、部件装置技术参数
1. 激励变压器SFB-40kVA/4-25kV/0.4kV 1台
a) 额定容量：40kVA；
b) 输入电压：400V，单相；
c) 输出电压：4-25kV
d) 结 构：油浸式；
e) 重 量：约165kg；
f) 额定运行4小时后线圈对空气温升：≤65K;
2. 电动调压器TC-40kVA/380V/0~430V 1台
a) 额定容量：40kVA；
b) 输入电压：380V，单相；
c) 输出电压：0~430V，单相；
d) 结 构：单相电动调压；
e) 重 量：约85Kg；
3. 谐振操作台ZX-40kVA/380V 1台
a) 额定容量：40kVA；
b) 输入电压：380V；
c) 输出电压：0~420V；
d) 保护功能：零位、过流、过压及试品闪络保护，带气隙指示功能；
e) 重 量：约60kg；
4. 可调电抗器SFDK-250kVA/25kV 1台
a) 额定容量：250KVA；
b) 额定电压：25kV；
c) 额定电流：10A；
d) 可调电感量：8H~30H；
e) 品质因数：Q≥40；
f) 结 构：干式、带铁芯可调式；
g) 数 量：1台；
h) 重 量：约200Kg；
5. 分压器FRC-30kV 1台
a) 额定电压：30kV；
b) 测量精度：交流有效值1.5级；
c) 介质损耗：tgσ≤0.5%；
d) 分 压 比：1000：1，分压比误差：≤1.0%；
e) 重 量：约10kg；
f) 结 构：铝合金外包装。
6. 补偿电容器MSBC-30kV 1台
g) 额定电压：30kV；
h) 介质损耗：tgσ≤0.5%；
i) 电容量：0.22uf；
j) 重 量：约15kg；
k) 结 构：铝合金外包装。
五、供货清单
序号设备名称型 号 及 规 格单位数量备注1激励变压器SFB-40kVA/4-25kV/0.4kV台1 2电动调压器TC-40kVA/380/0~430V台1 3控制台ZX-（L）-40kVA/380V台1 4可调电抗器SFDK-HT-TL-250kVA/25kV台1 5分压器FRC-30kV台1 6试验联结线 套1 7补偿电容器SFBC-30kV-0.22uF只1
六、设备遵循标准
GB10229-88 《电抗器》
GB1094 《电力变压器》
GB50150-2006 《电气装置安装工程电气设备交接试验标准》
DL/T 596-1996 《电力设备预防性试验规程》
GB1094.1-GB1094.6-96 《外壳防护等级》
GB2900 《电工名词术语》
GB/T16927.1~2-1997 《高电压试验技术》
湖北四方国瑞电力-专业变频串联谐振装置制造商
