TVS二极管，又称为瞬态抑制二极管，是电子行业普遍使用的一种新型高效电路保护器件，它具有极快的响应时间（亚纳秒级）和相当高的浪涌保护吸收能力。当它的两端经受瞬间的高能量冲击时，TVS二极管能以极高的速度把两端间的阻抗值由高阻抗变为低阻抗，以吸收一个瞬间大电流，把它的两端电压箝制在一个预定的数值上，从而保护后面的电路元件不受瞬态高压尖峰脉冲的冲击。

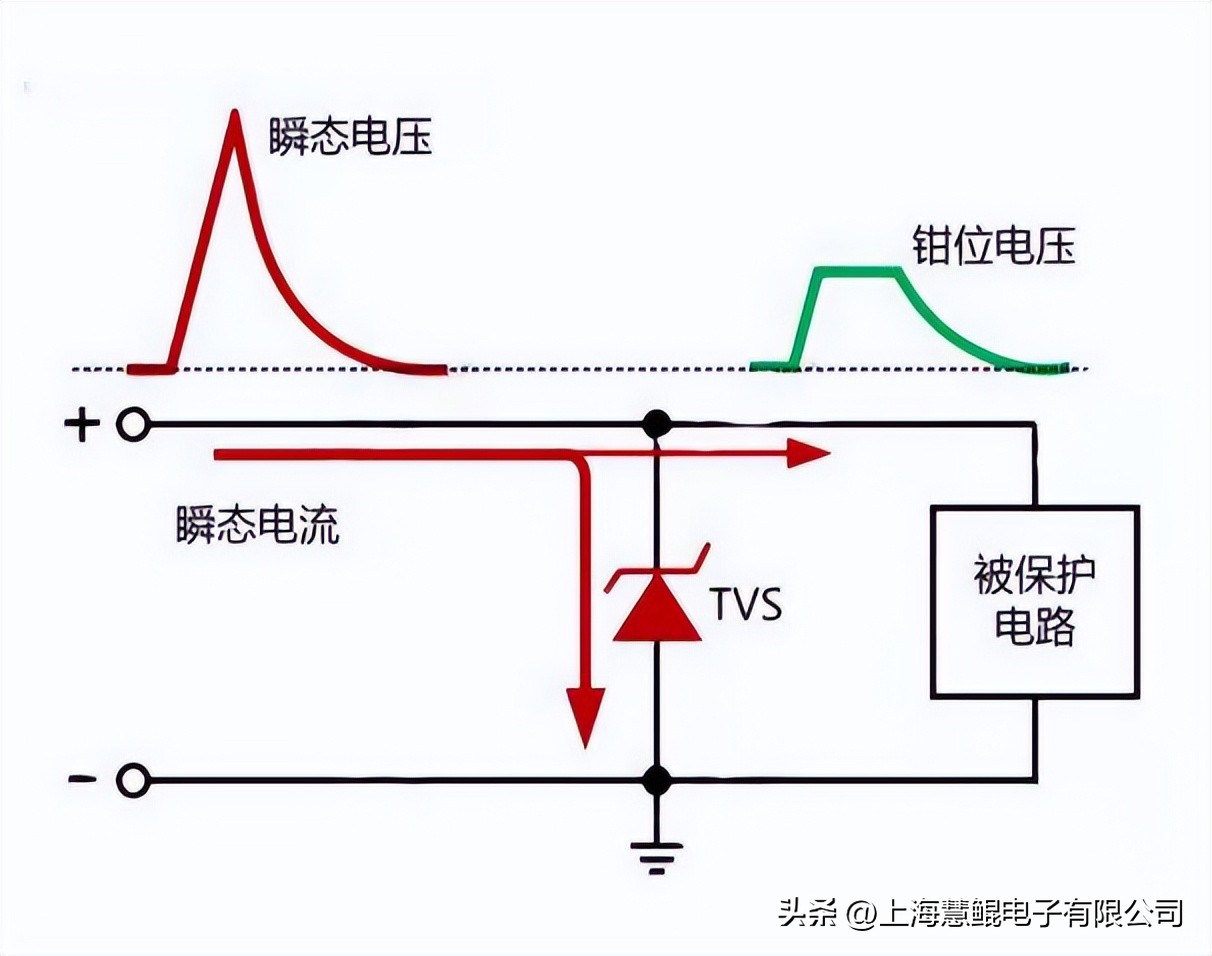

在实际的应用电路中，处理瞬时脉冲对器件损害的最好办法，就是将瞬时电流从敏感器件引开。为达到这一目的，将TVS在线路板上与被保护线路并联。这样，当瞬时电压超过电路正常工作电压后，TNS将发生雪崩击穿，从而提供给瞬时电流一个超低阻抗的通路，其结果是瞬时电流通过TVS被引开，从而避开被保护器件，并且在电压恢复正常值之前使被保护回路一直保持截止电压。在此之后，当瞬时脉冲结束以后，TVS二极管再自动恢复至高阻状态，整个回路进入正常电压状态。

TVS管在使用中应注意的事项

对瞬变电压的吸收功率(峰值)与瞬变电压脉冲宽度间的关系。手册给的只是特定脉宽下的吸收功率(峰值)，而实际线路中的脉冲宽度则变化莫测，事前要有估计。对宽脉冲应降额使用。

对小电流负载的保护，可有意识地在线路中增加限流电阻，只要限流电阻的阻值适当，不会影响线路的正常工作，但限流电阻对干扰所产生的电流却会大大减小。这就有可能选用峰值功率较小的TVS管来对小电流负载线路进行保护。

对重复出现的瞬变电压的抑制，尤其值得注意的是TVS管的稳态平均功率是否在安全范围之内。

车规级TVS瞬态抑制二极管应用范围广，包括行车记录仪、车载导航仪、车载电机控制系统、车载娱乐系统、倒车雷达、车载电源、防盗器、车载加热坐垫、车载按摩座椅、车载MP3*放播**器等等。随着科技和信息技术的大力发展，车载电子产品愈来愈集成化和模块化，为了保障车载电子产品稳定、可靠的工作，必然对电子保护器件提出更加严格、苛刻的要求。

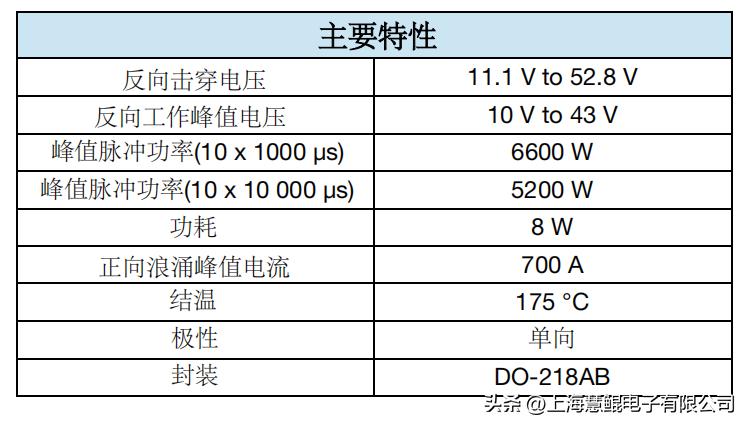

SM8S36A车规级TVS瞬态抑制二极管

SM8S36A的特性：

• 由化学法制作的圆形芯片

• PN结由PI胶（聚酰亚胺）钝化保护

• TJ = 175 °C ，此工作温度可以满足高可靠性和汽车要求

• 单向极性

• 低漏电流

• 低正向压降

• 浪涌能力强

• 符合ISO-7637-2浪涌规范（根据实验条件会有差别）

• 符合J -STD-020下的湿敏等级1, 无铅焊接的最大峰值

为245 °C

• ACE-Q101车规级认证
