本文将以电气控制动态图、电气实物接线图、控制原理图、系统构成图、经验总结等形式分享电工常用知识。

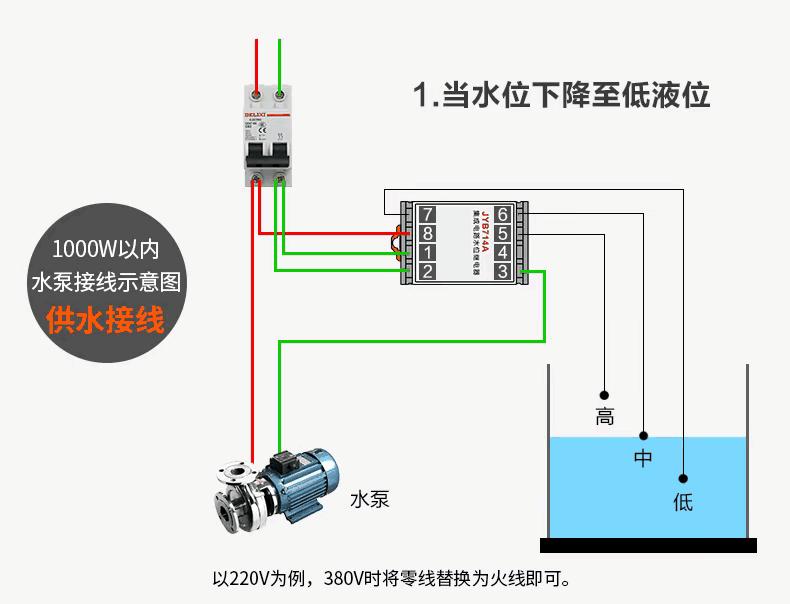

1.1KW以内水泵接线示意图（供水接线）

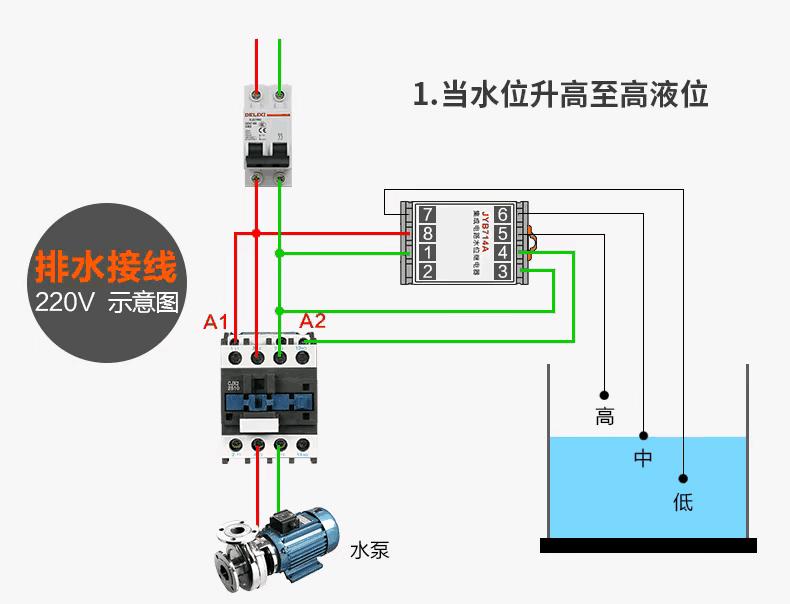

1）排水接线控制电路图（220V）
2）供水接线控制电路图

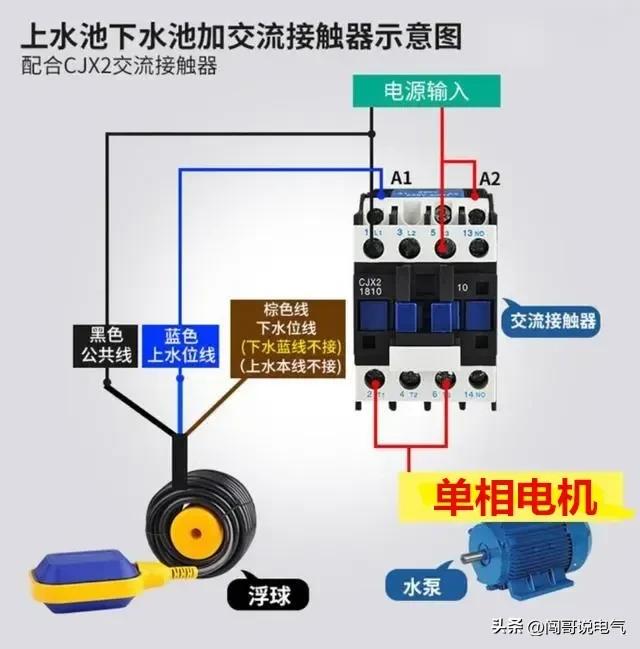

2.上水池下水池加交流接触器示意图

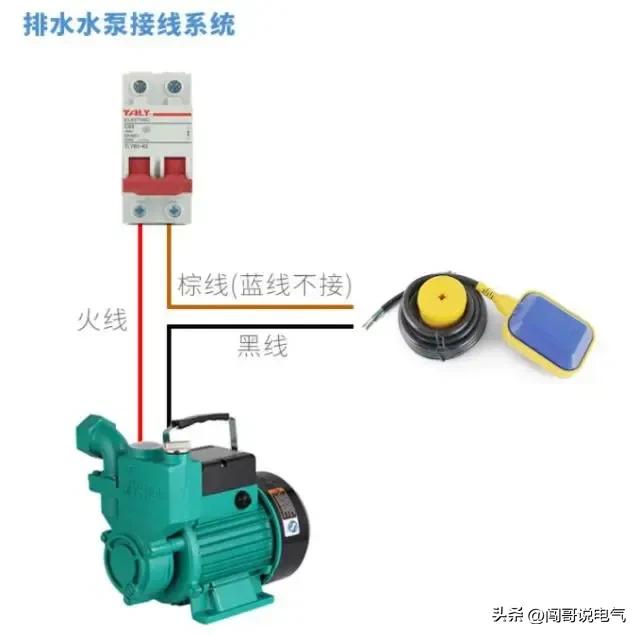

3.排水水泵接线系统控制接线图

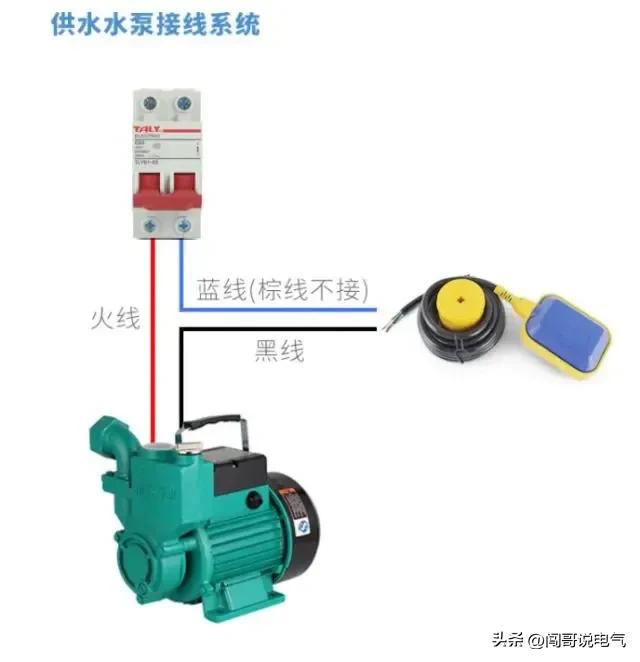

4.供水水泵接线系统控制接线图

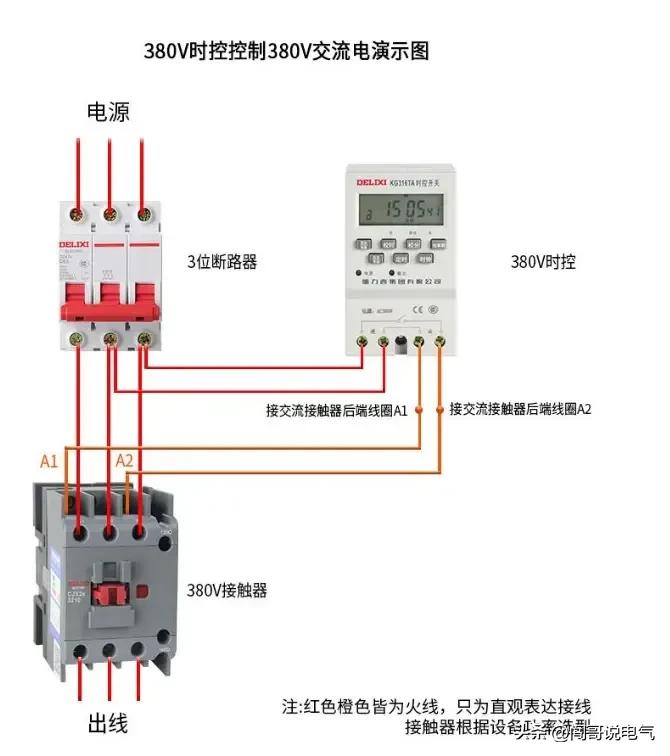

5.380V时控控制380V交流电演示图

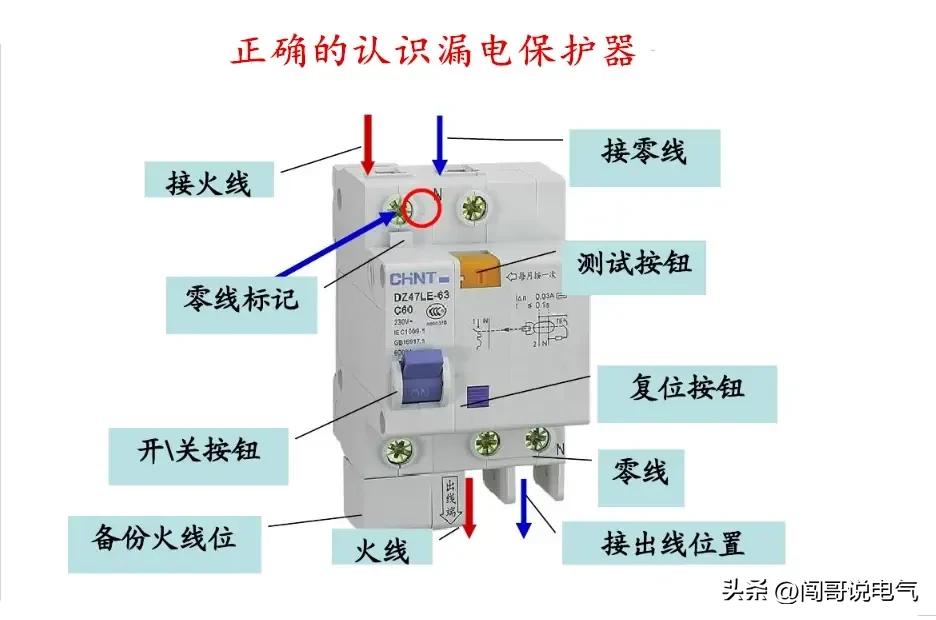

6.带你正确的认识漏电保护器

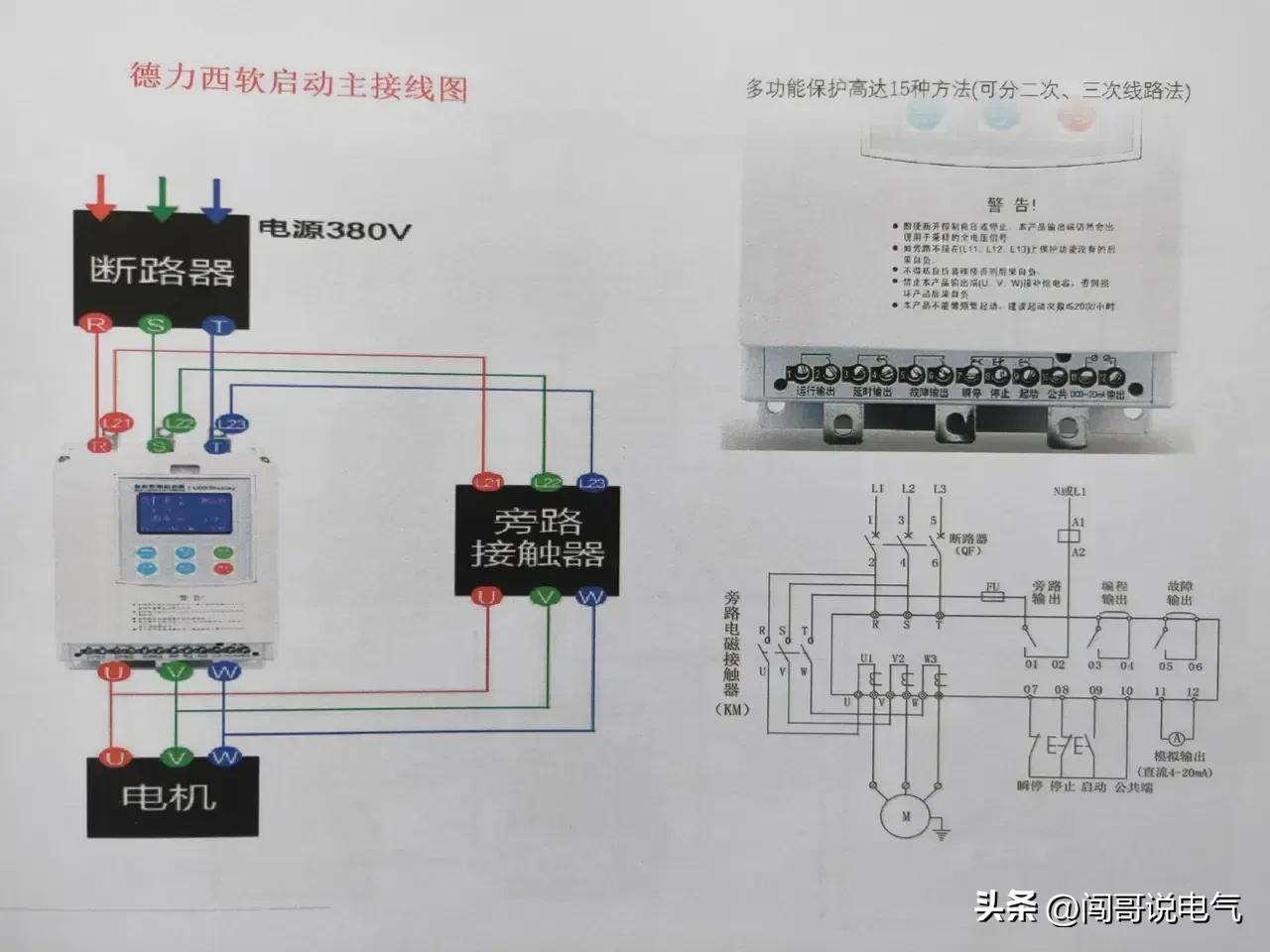

7.德力西软启动主接线图
8.温控仪控制加热器接线方法示意图

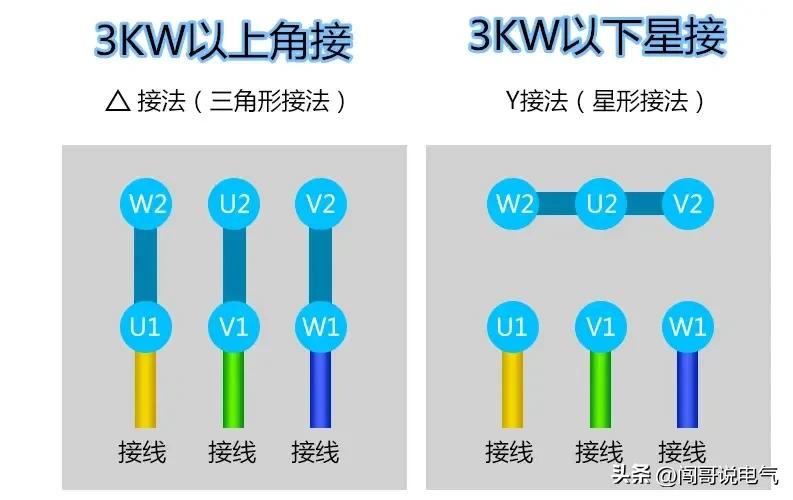

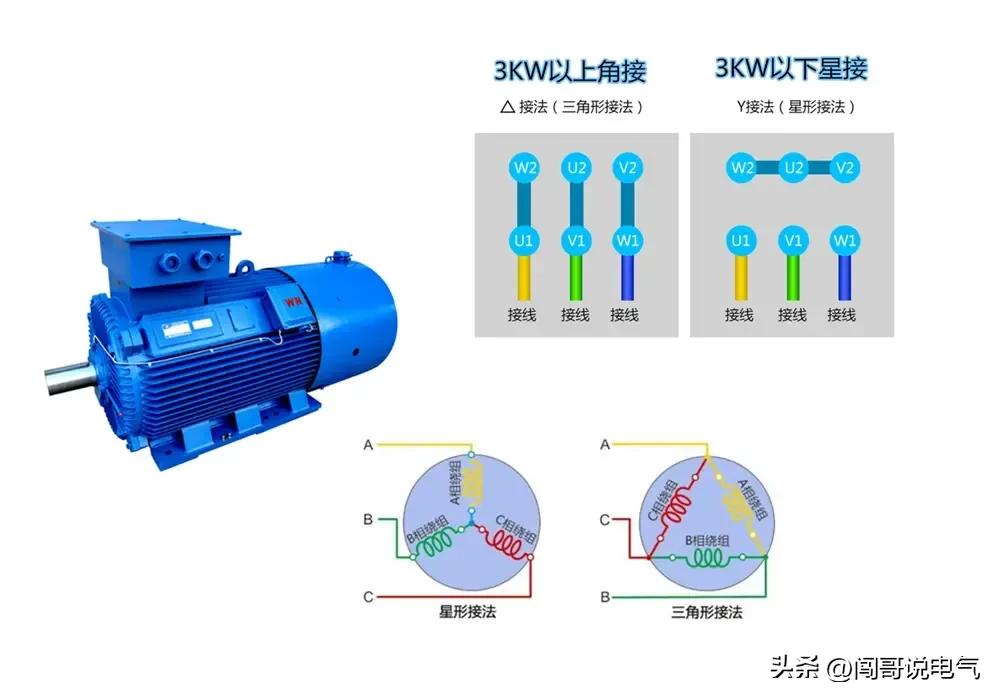

9.三角形接线和星型接线图对比说明

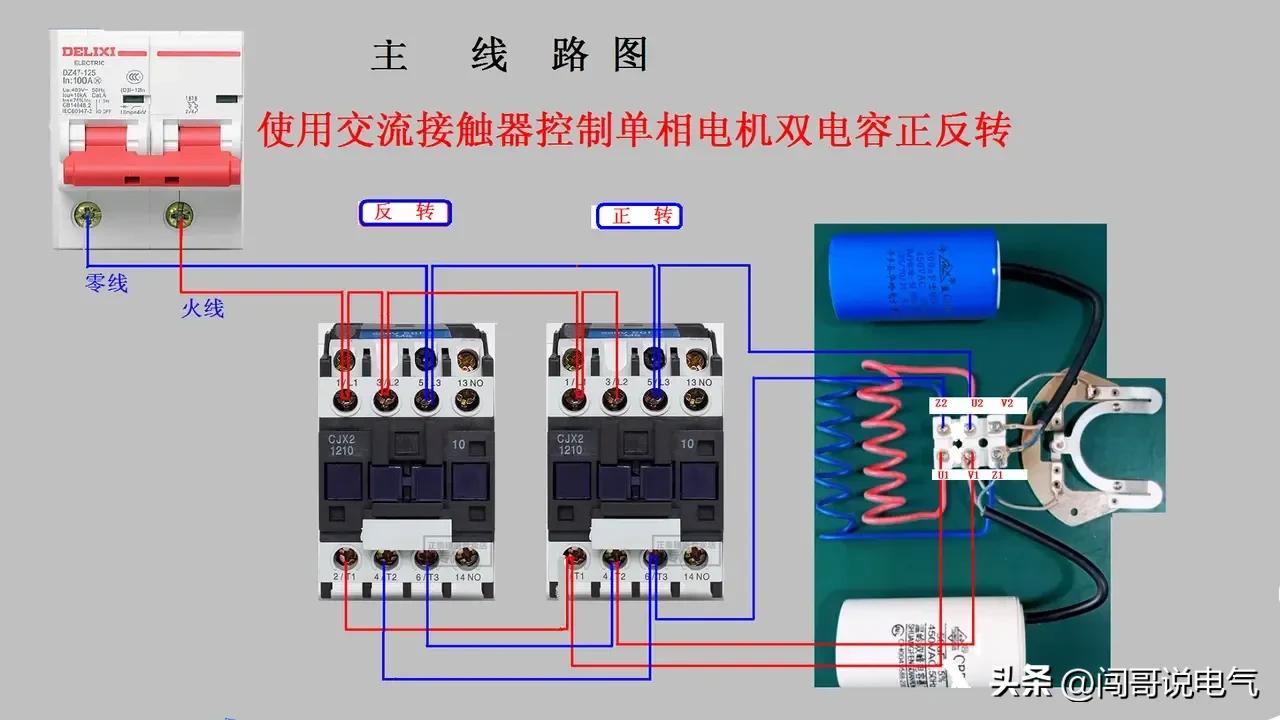

10.使用交流接触器控制单相电动机双电容正反转控制电路图

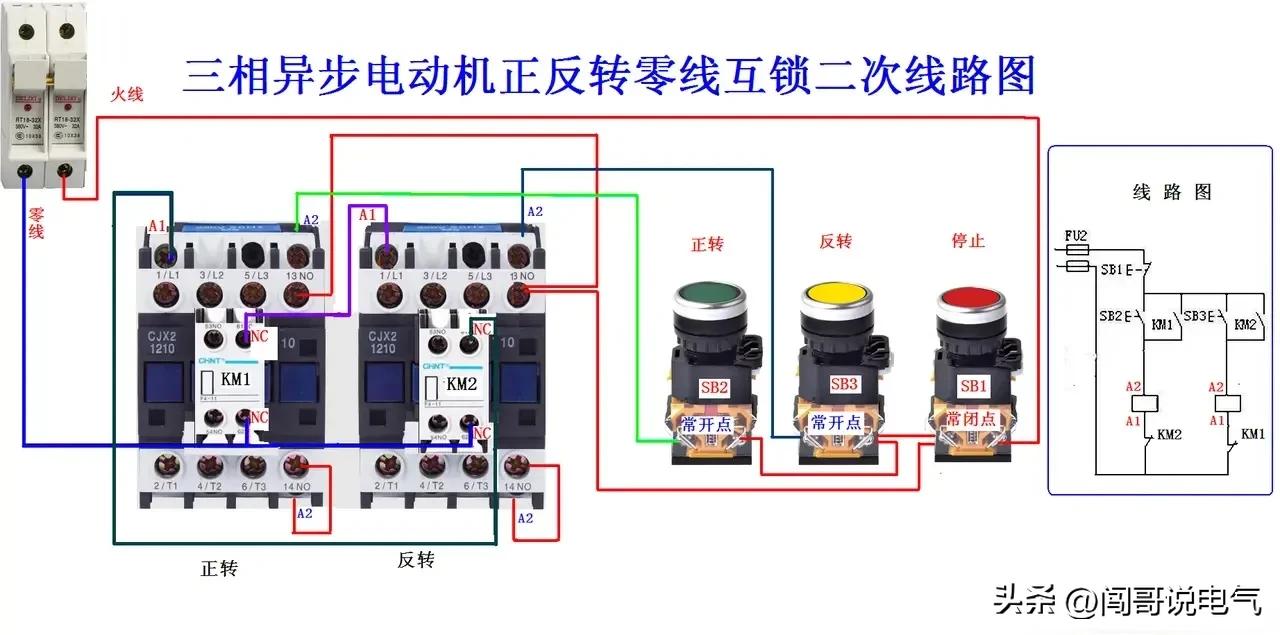

11.三相异步电动机正反转零线互锁二次线路图

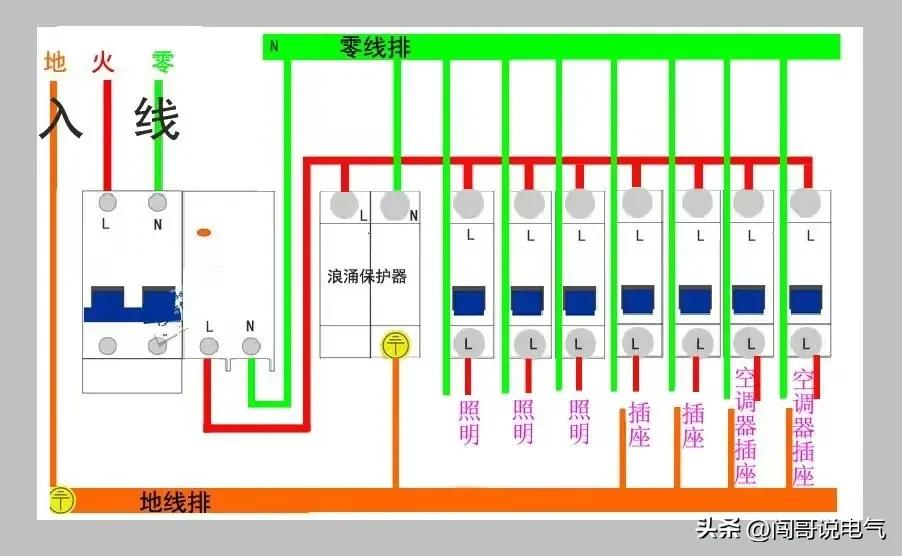

12.家庭入户空开接线示意图（火线、零线、地线）

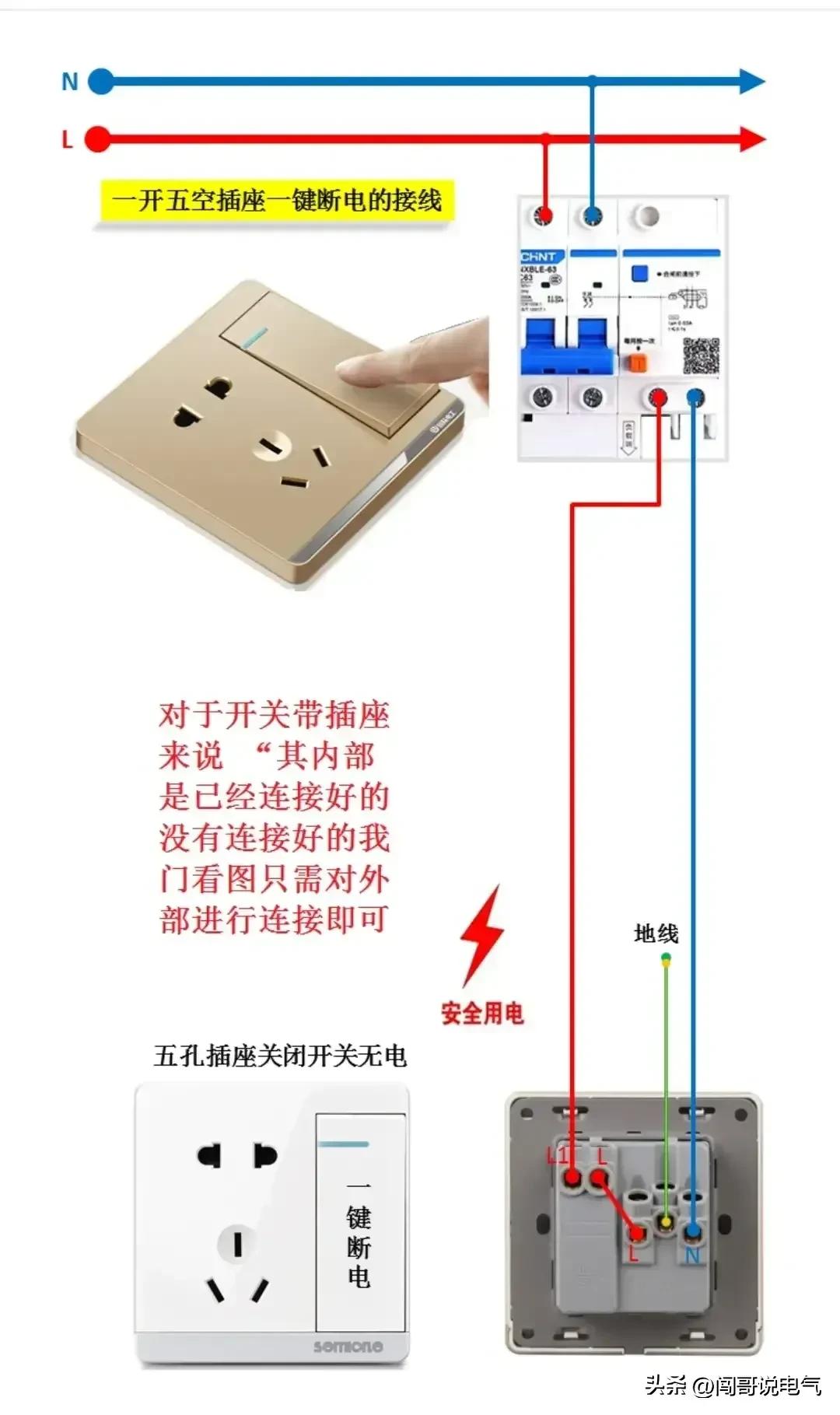

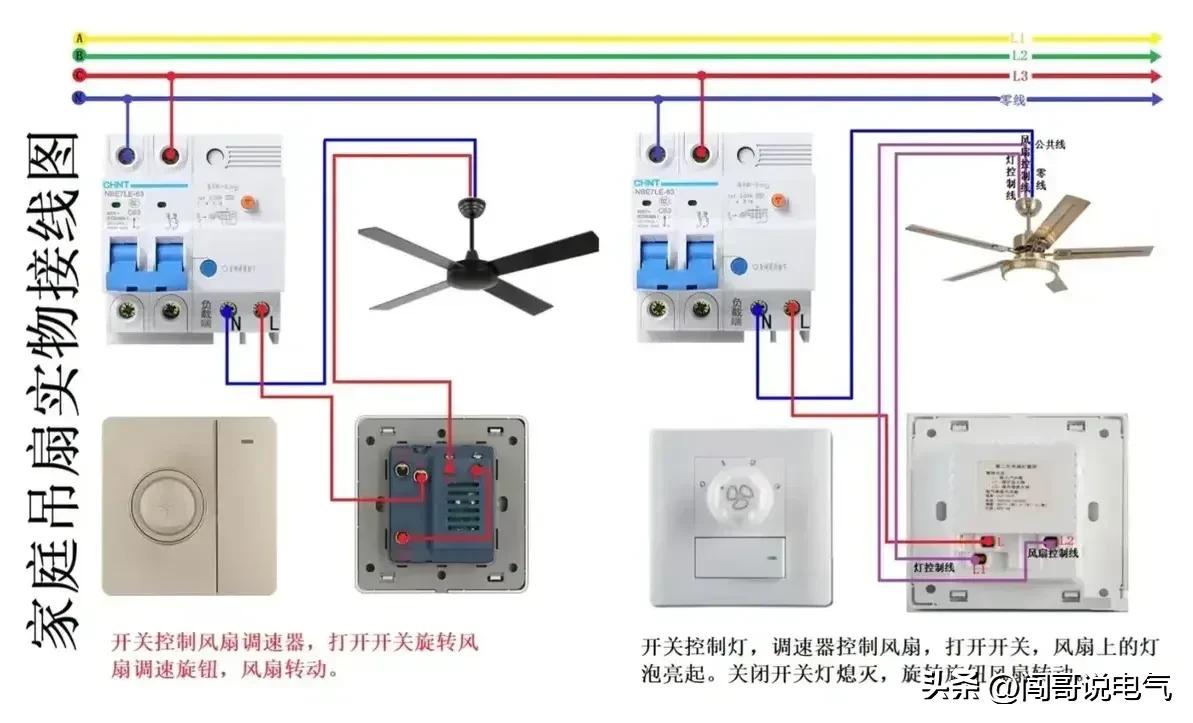

13.一开五孔插座一键断电接线图
14.家庭吊扇实物图接线方法介绍

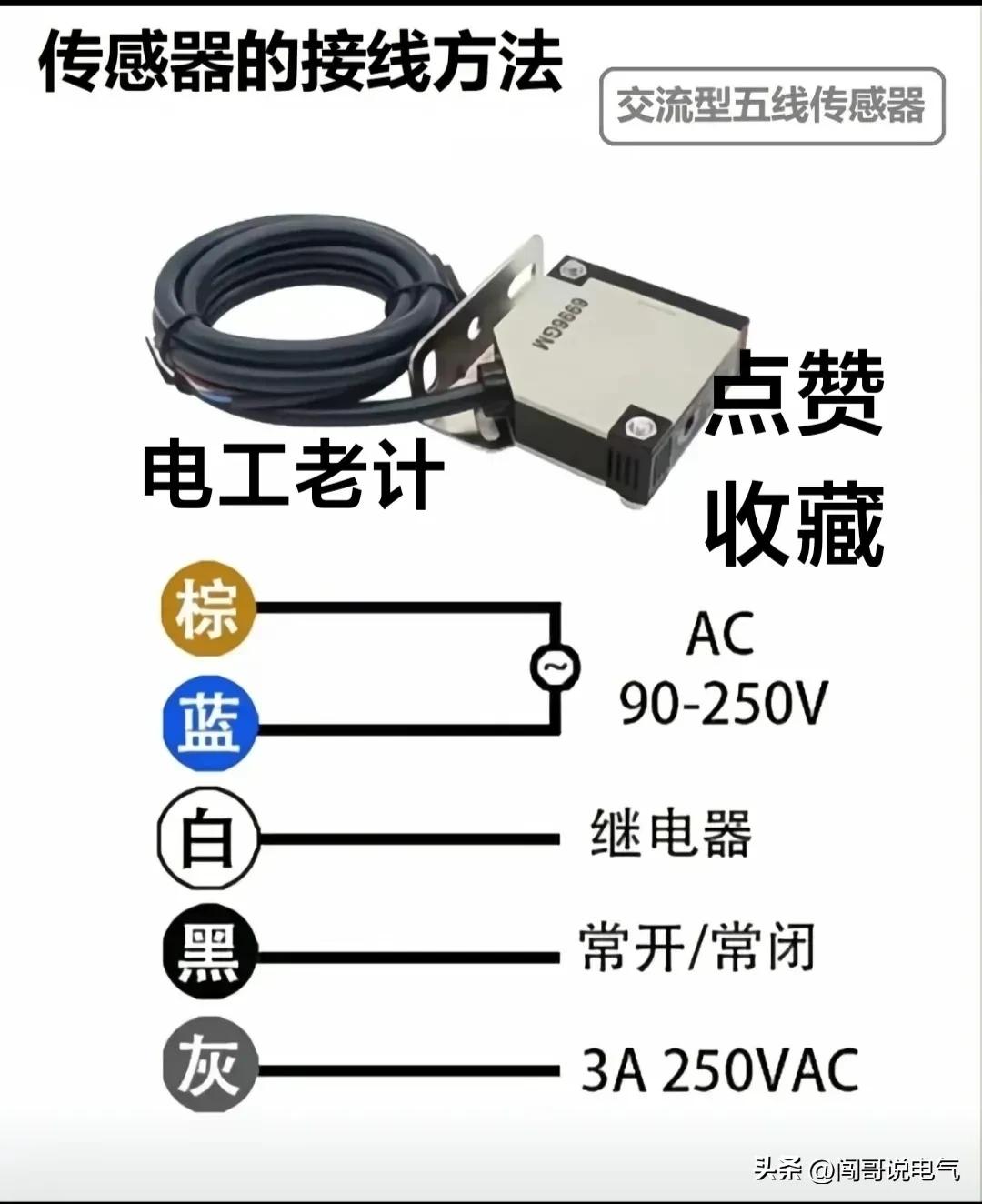

15.交流型五线传感器的接线方法

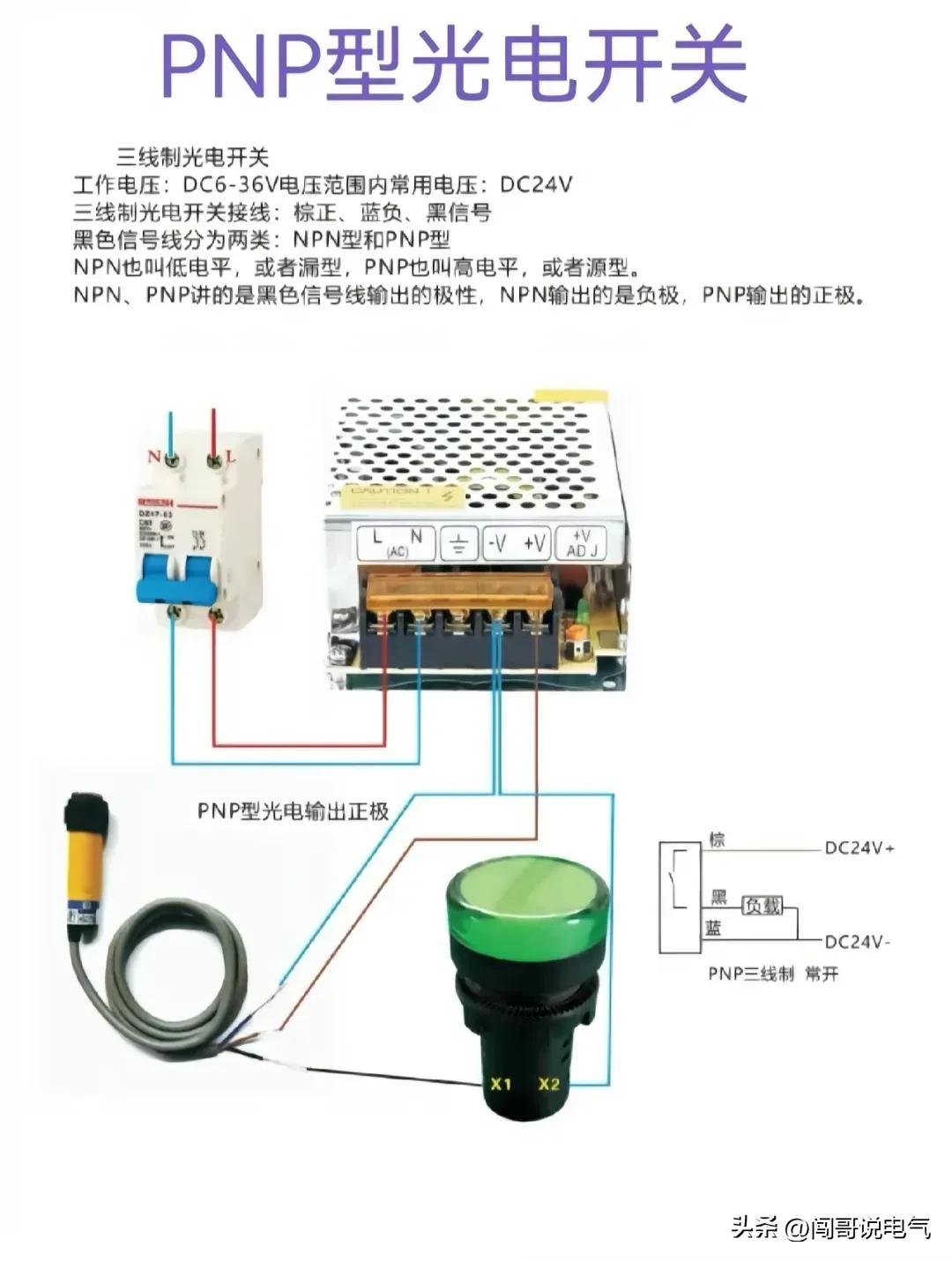

16.PNP型光电开关接线方法介绍

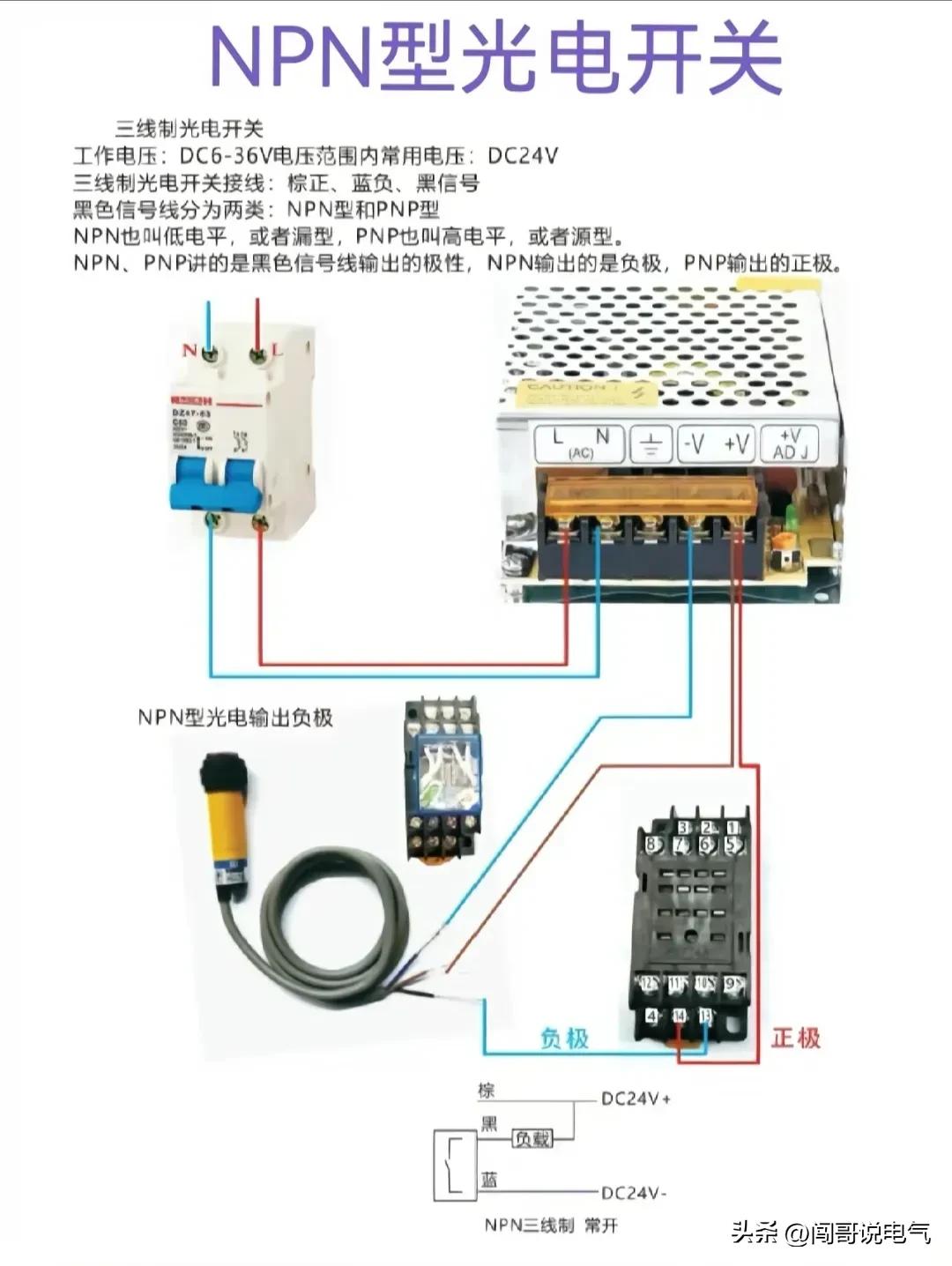

17.NPN型光电开关接线方法介绍
18.各种光纤接头区别对比

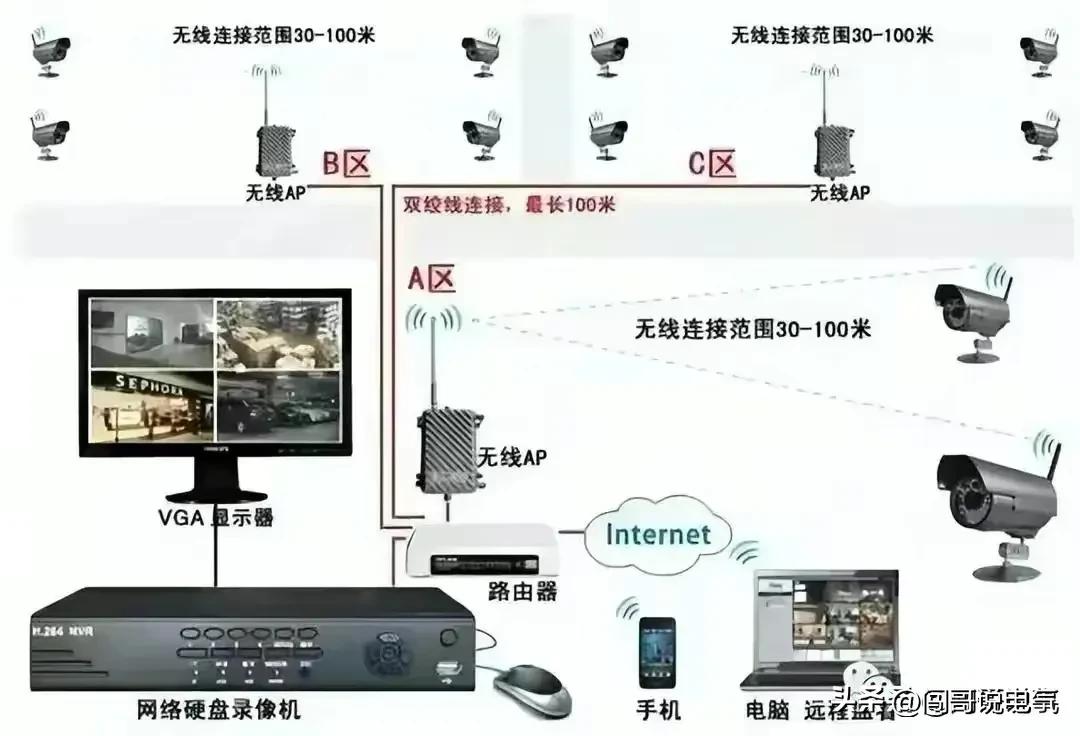

19.无线监控系统安装示意图

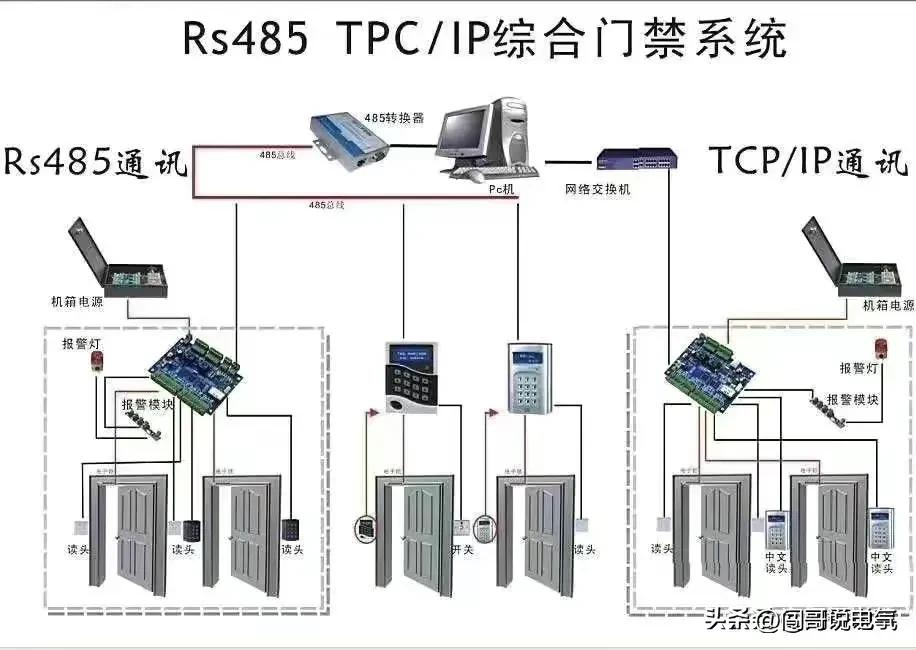

20.RS485 TCP/IP综合门禁系统原理图

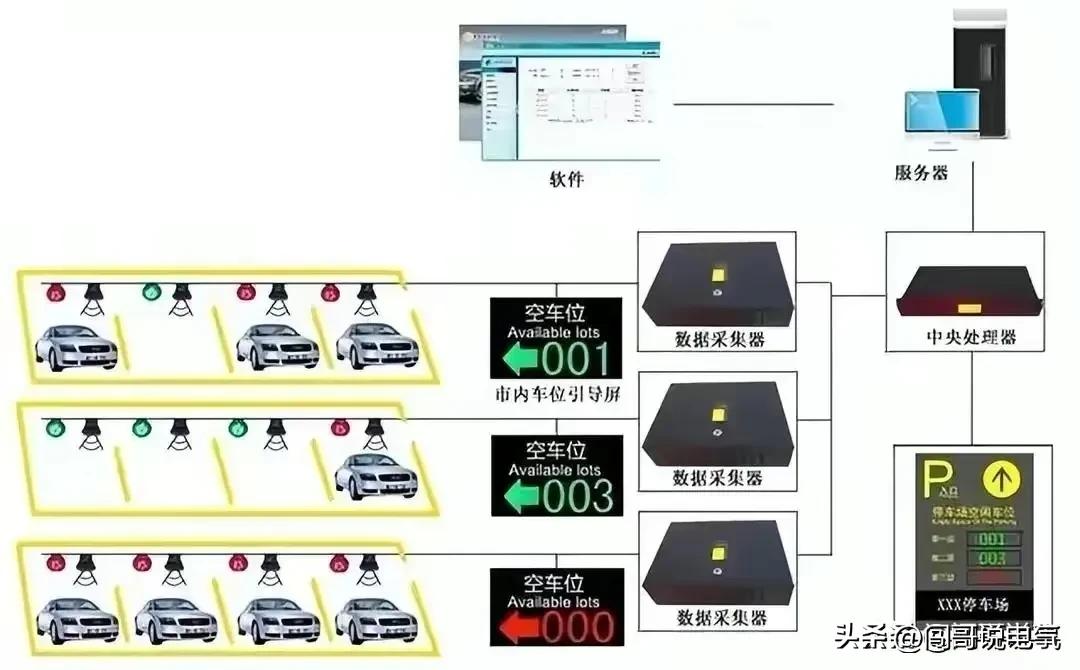

21.停车场车位控制系统网络构成图

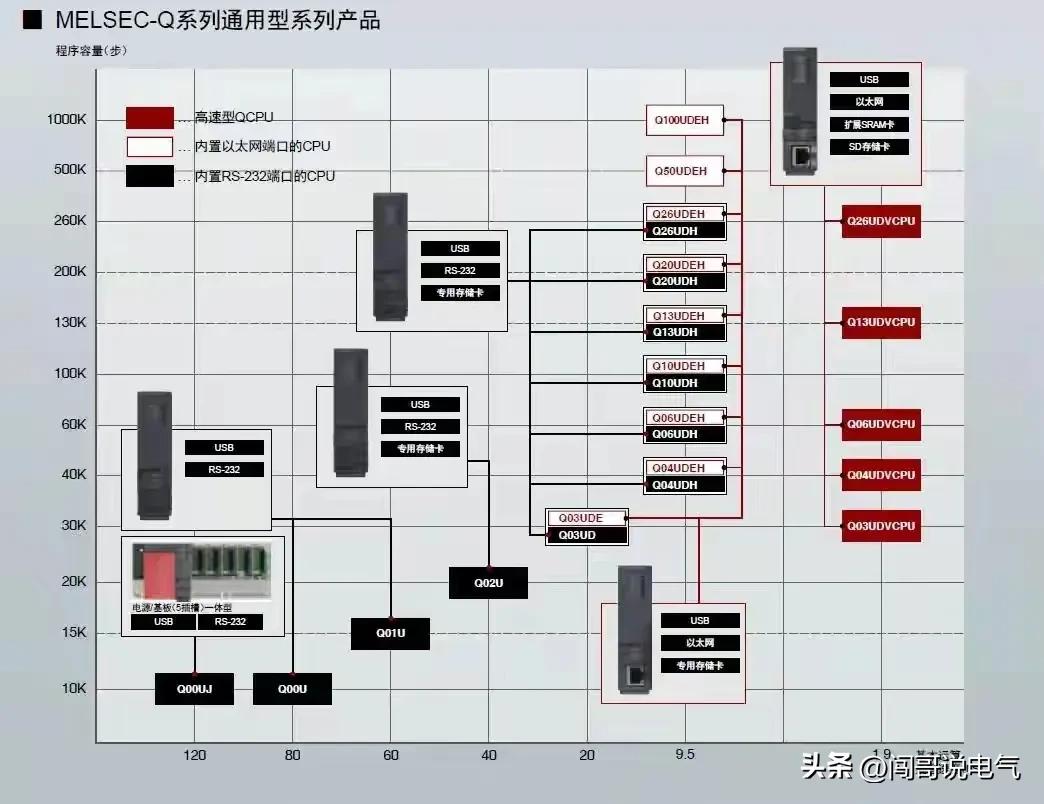

22.三菱Q系列PLC通用型产品快速选型
23.电梯控制系统构成示意图

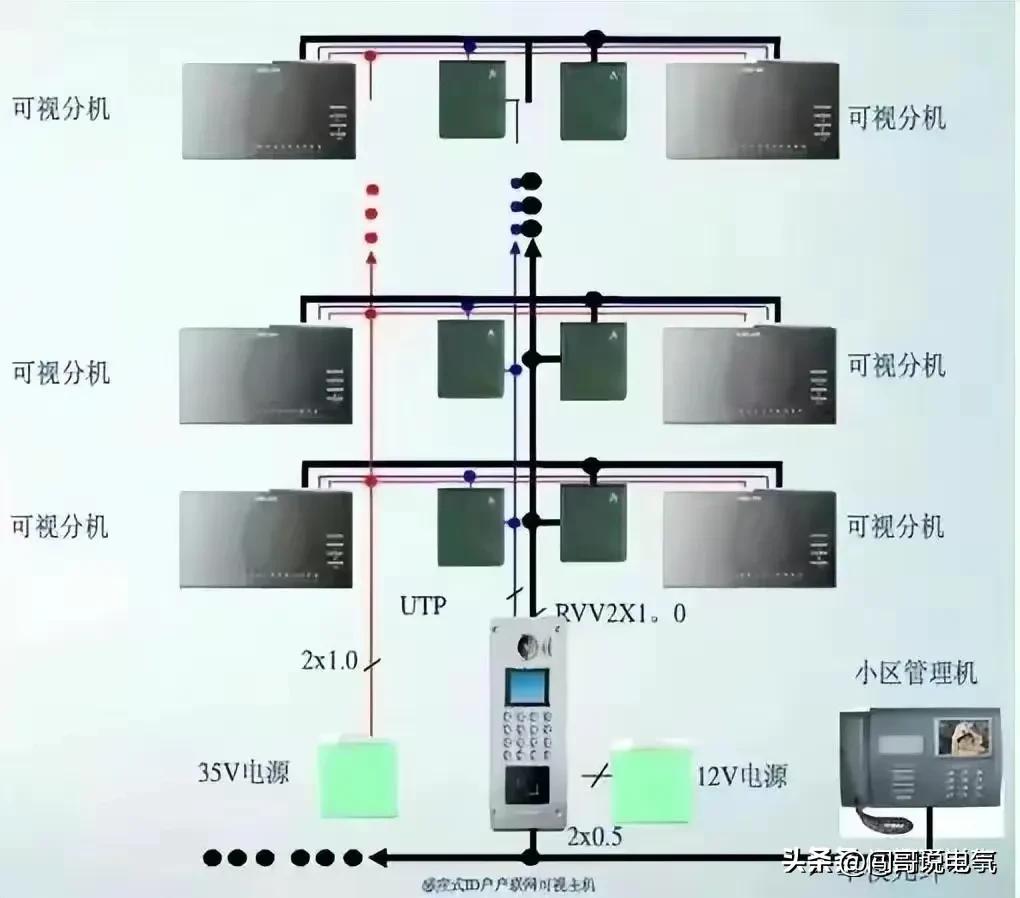

24.小区可视电话系统构成原理图

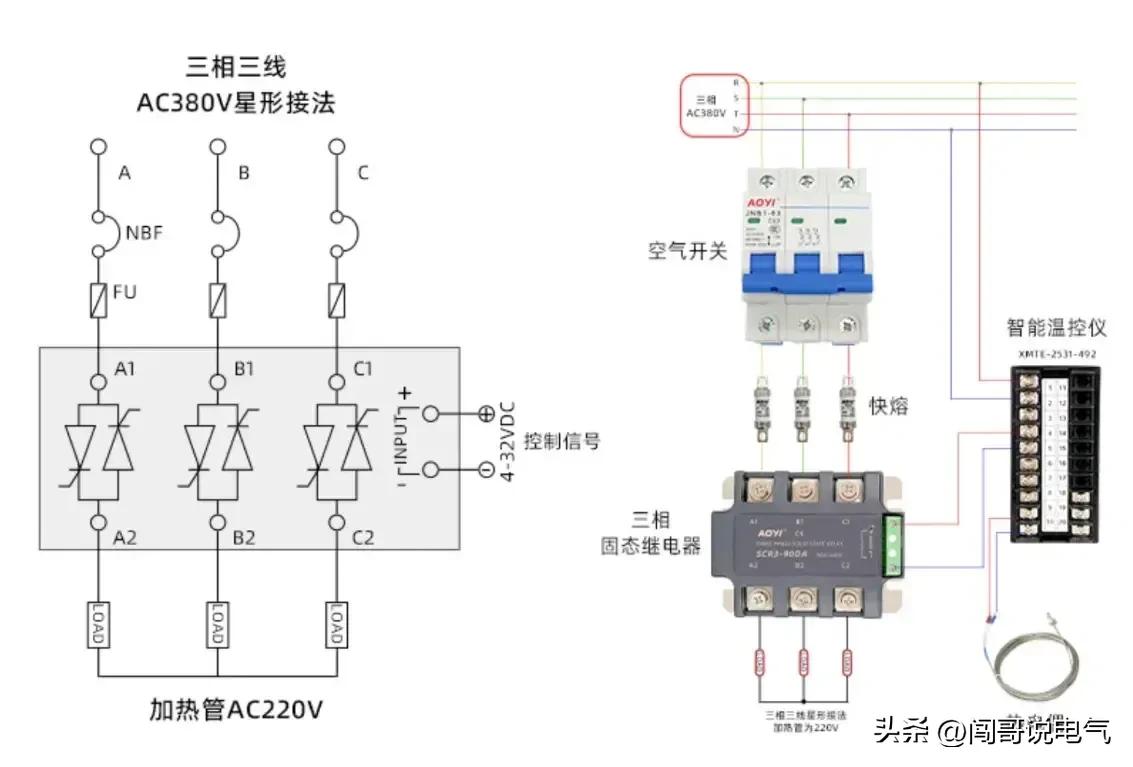

25.三相380V固态继电器、智能温控仪接线图

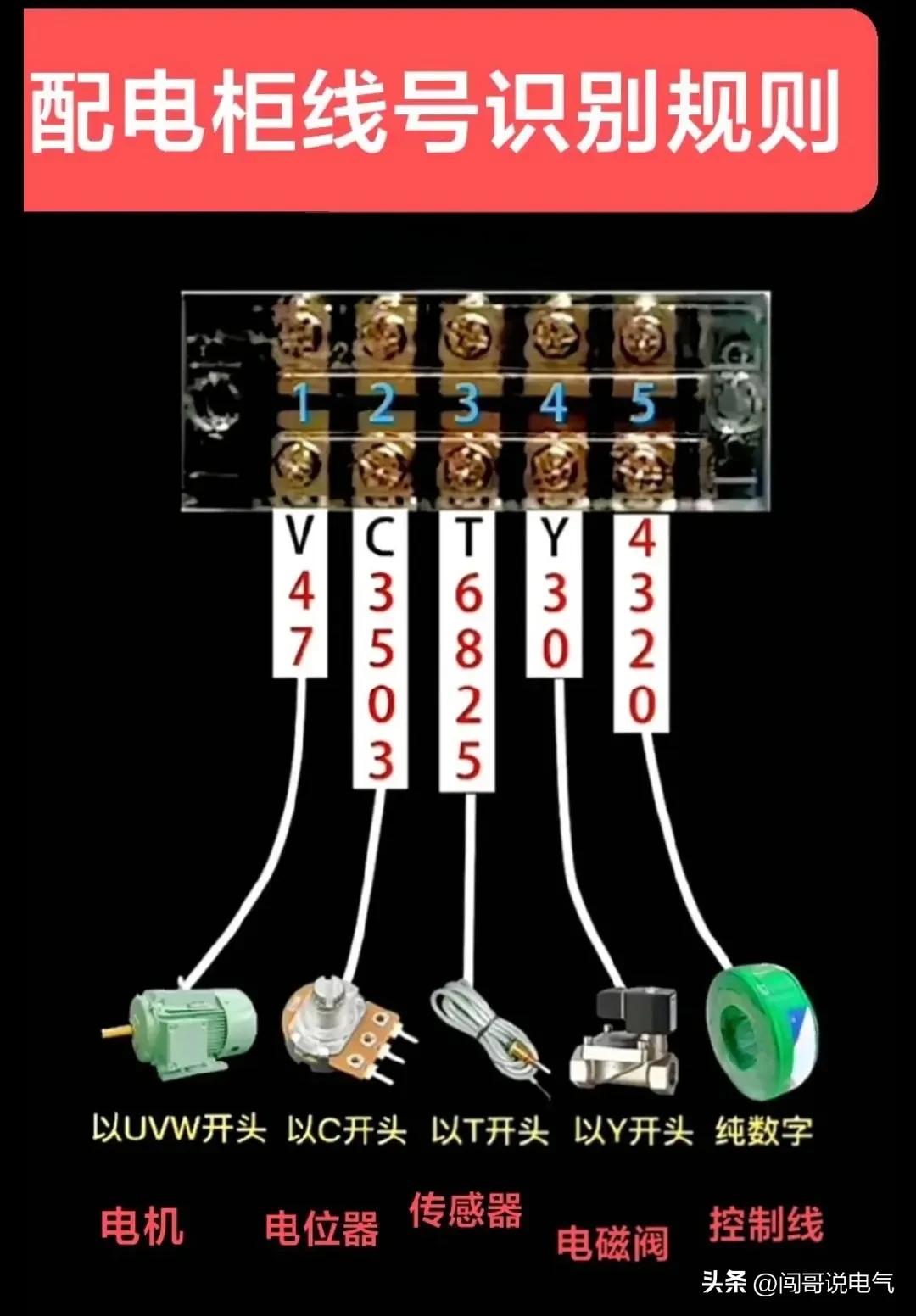

26.配电柜线号识别规则介绍

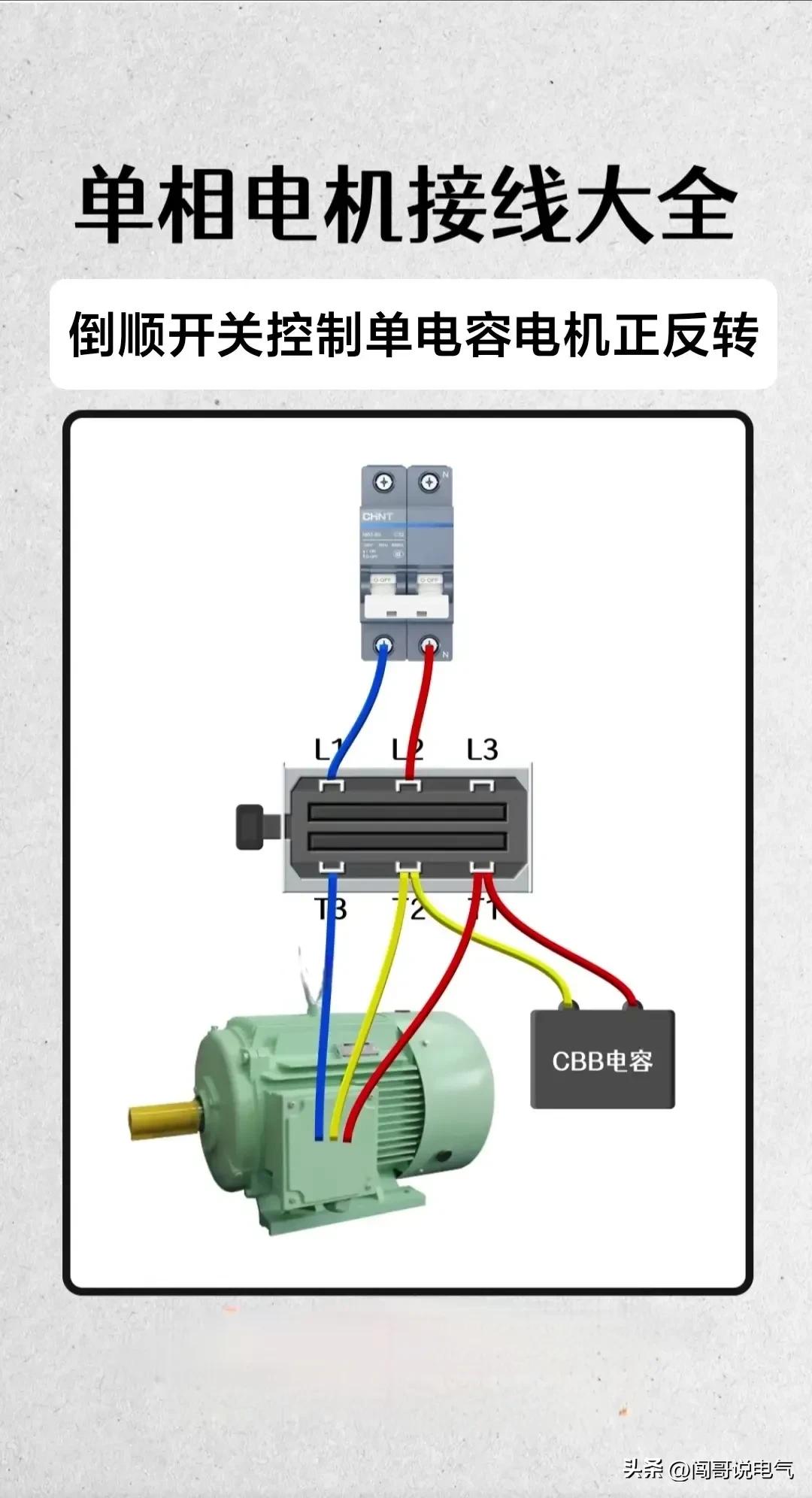

27.倒顺开关控制单相电容电机正反转控制电路接线图

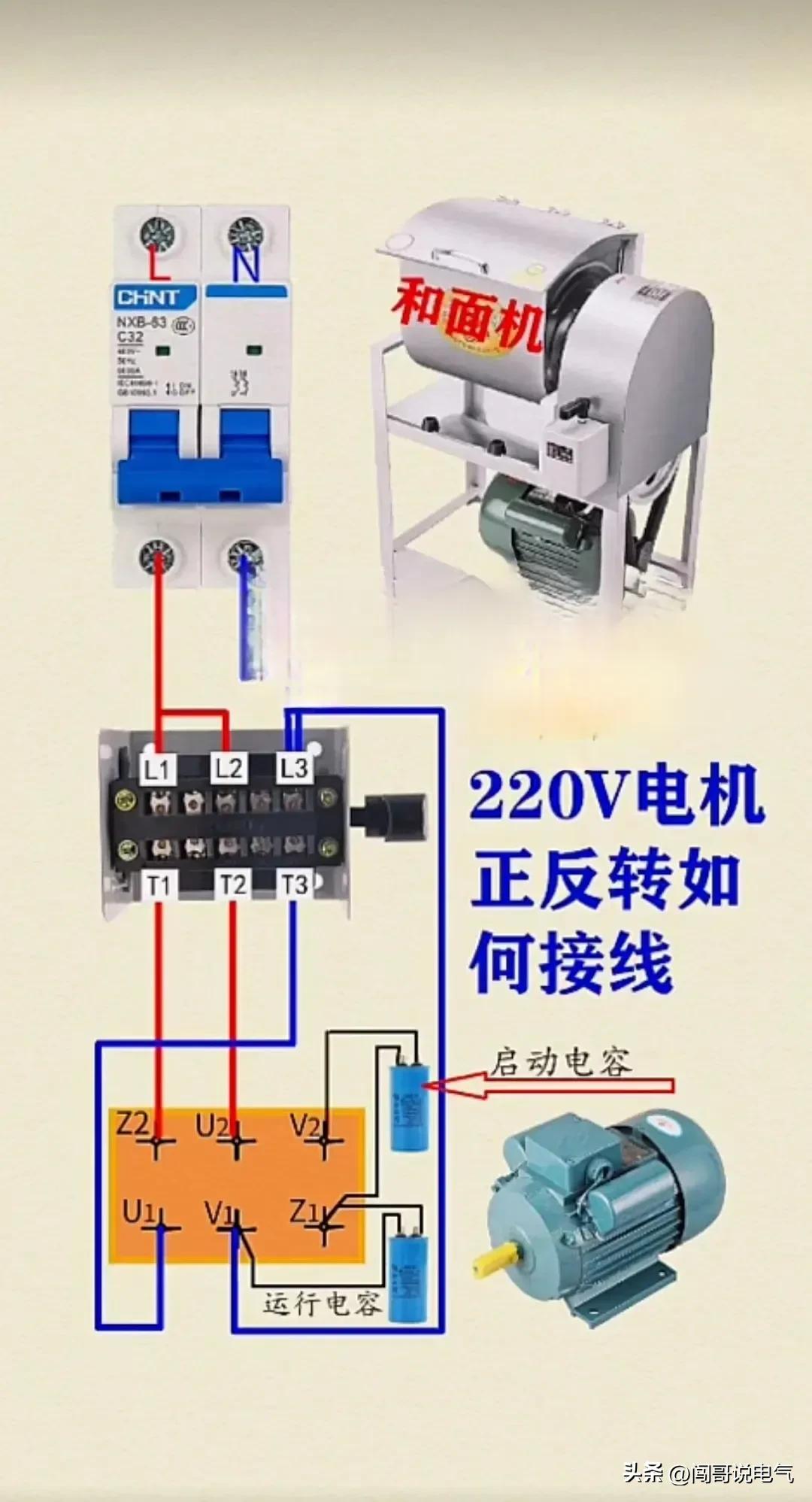

28.220V电机正反转接线图

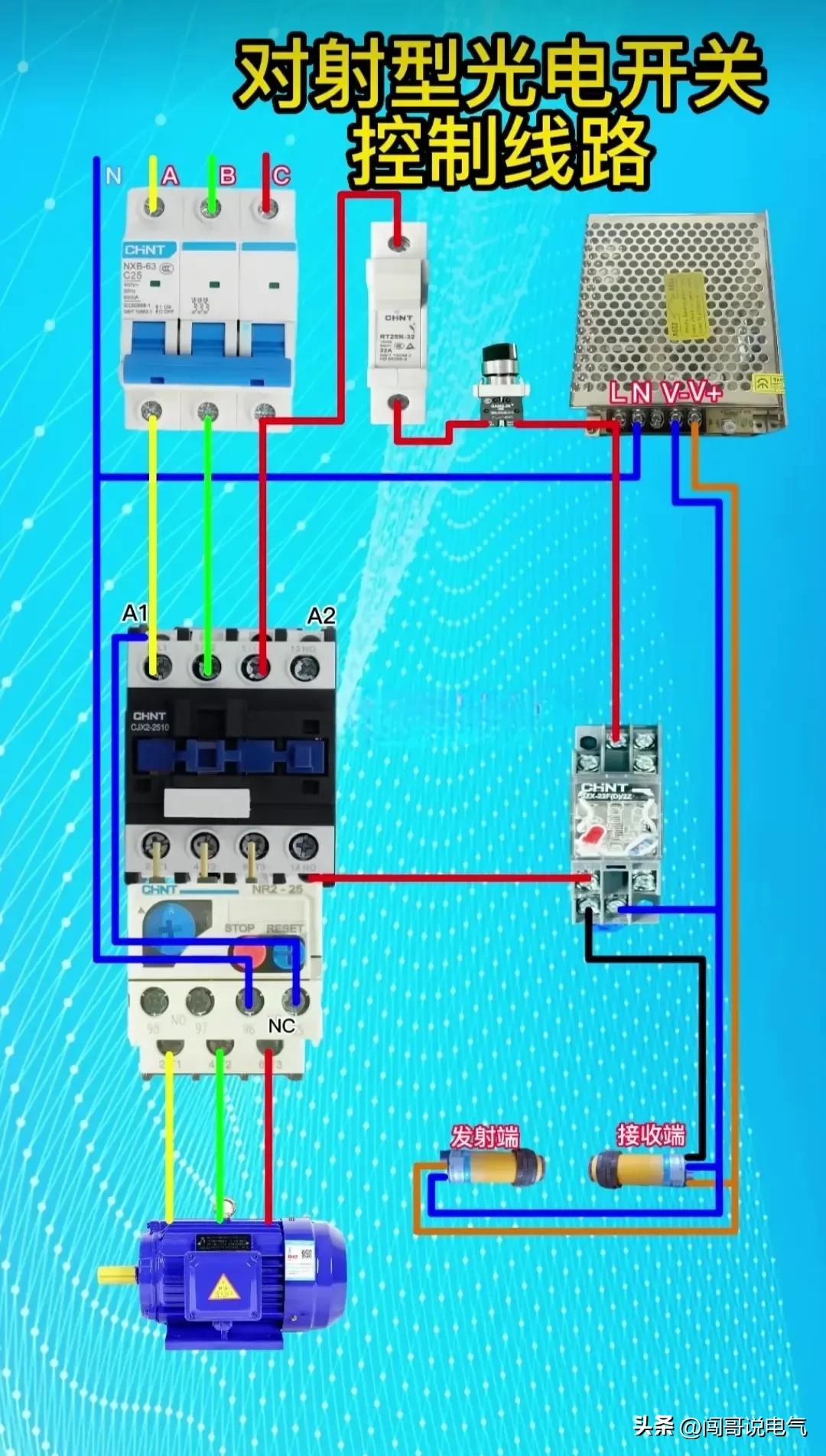

29.对射型光电开关控制接线图
30.双电源定时切换线路图

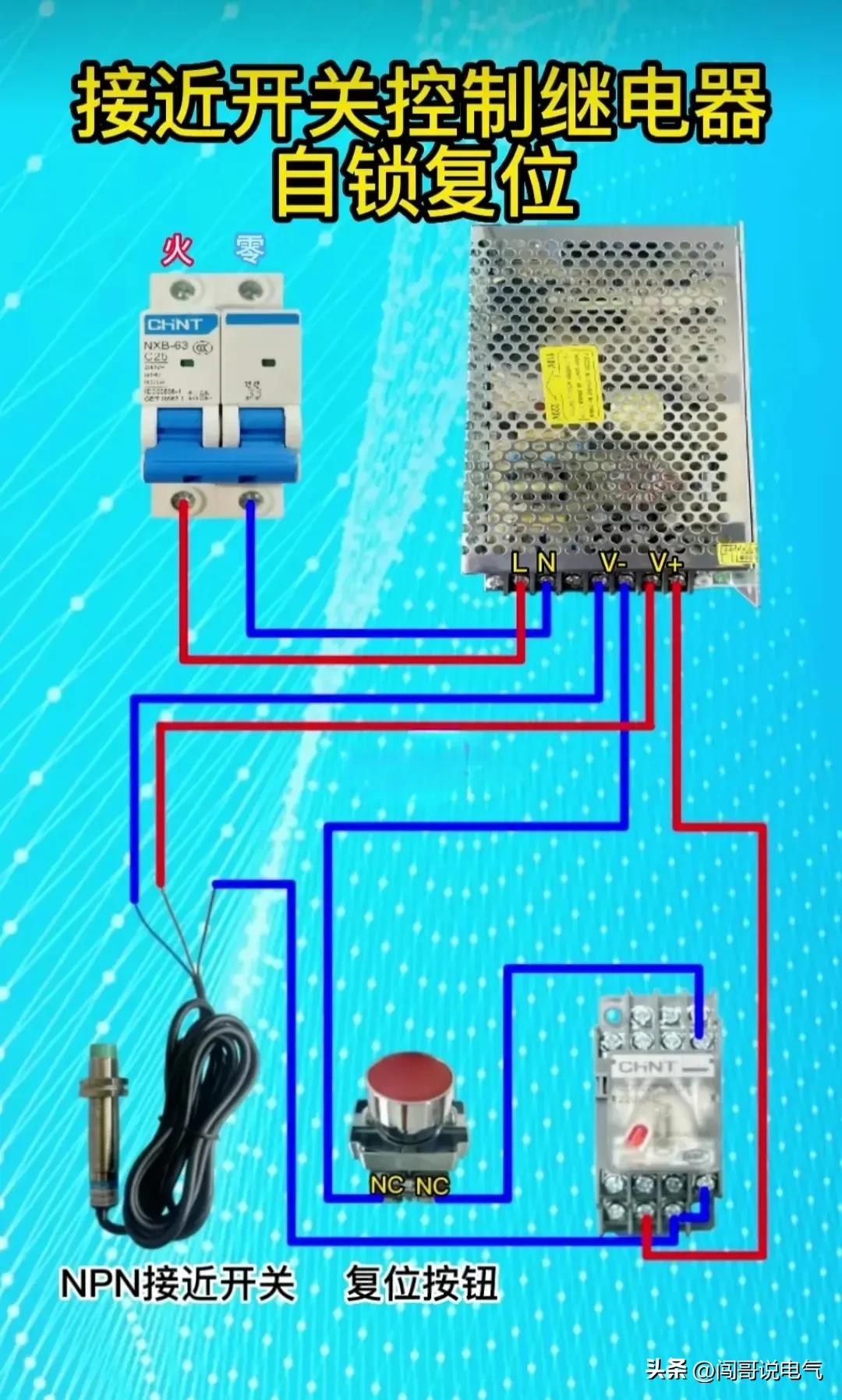

31.接近开关控制继电器自锁复位接线图

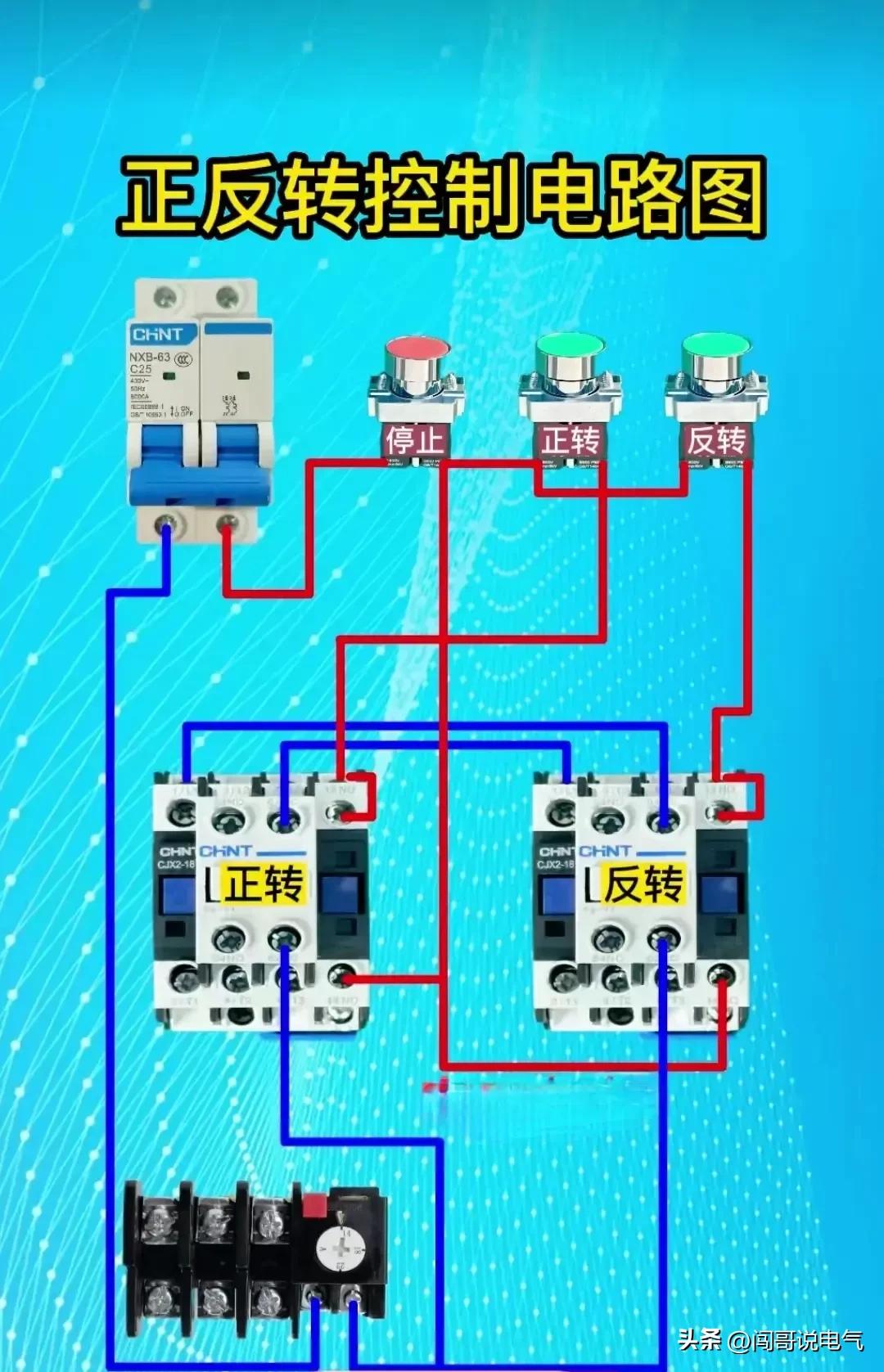

32.经典正反转控制电路图

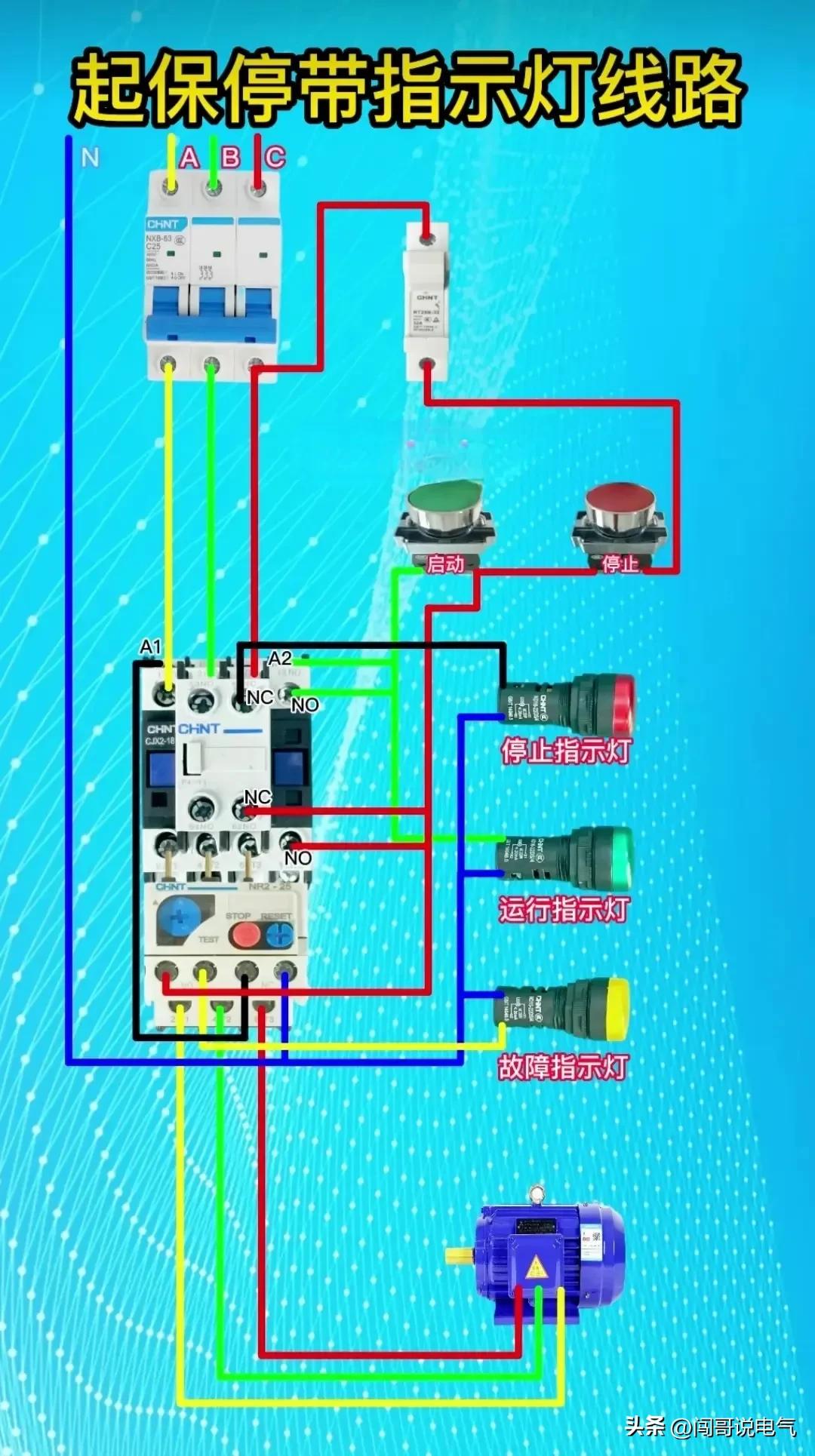

33.启保停带灯指示灯线路图

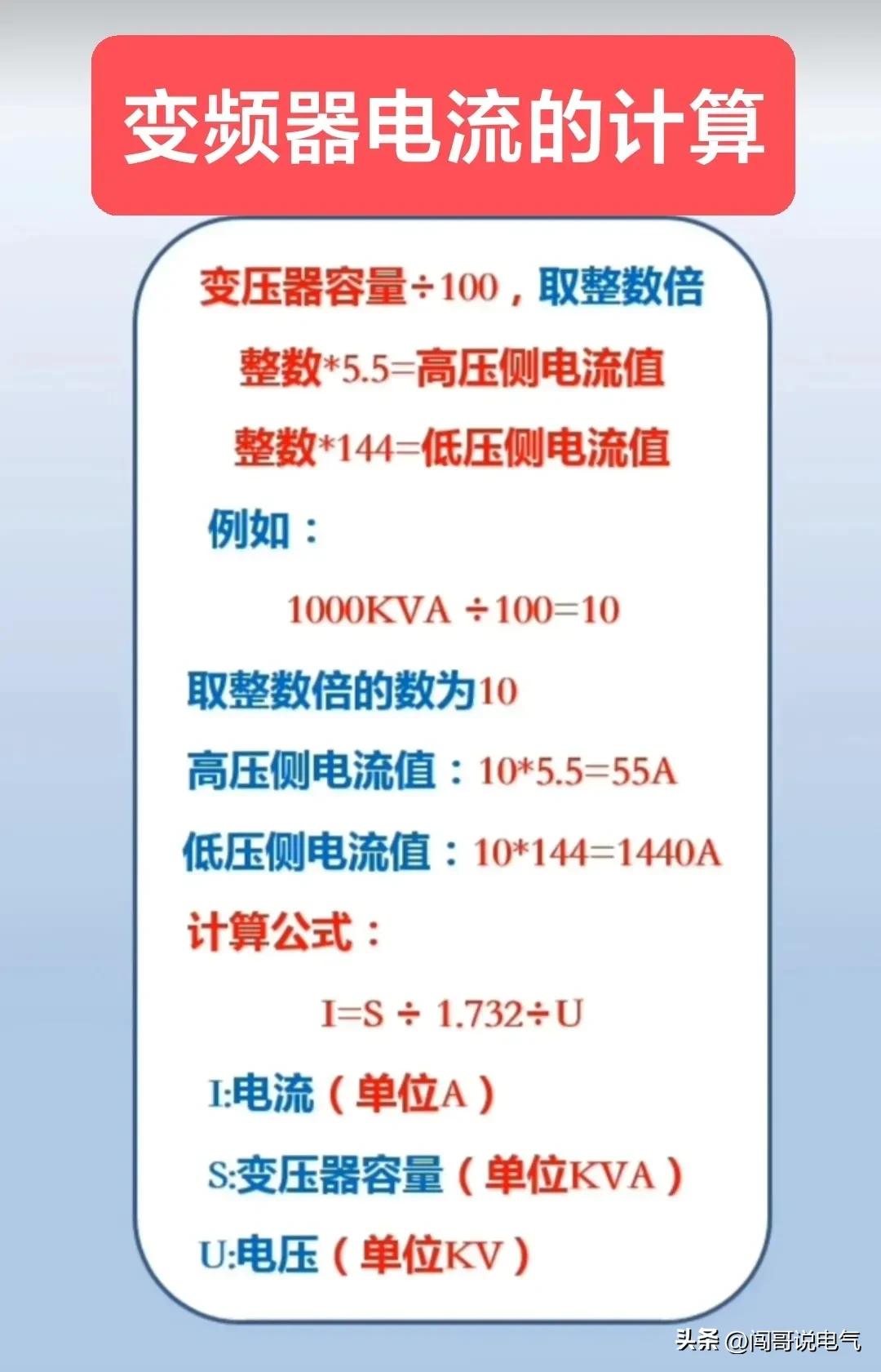

34.变频器电流的计算方法

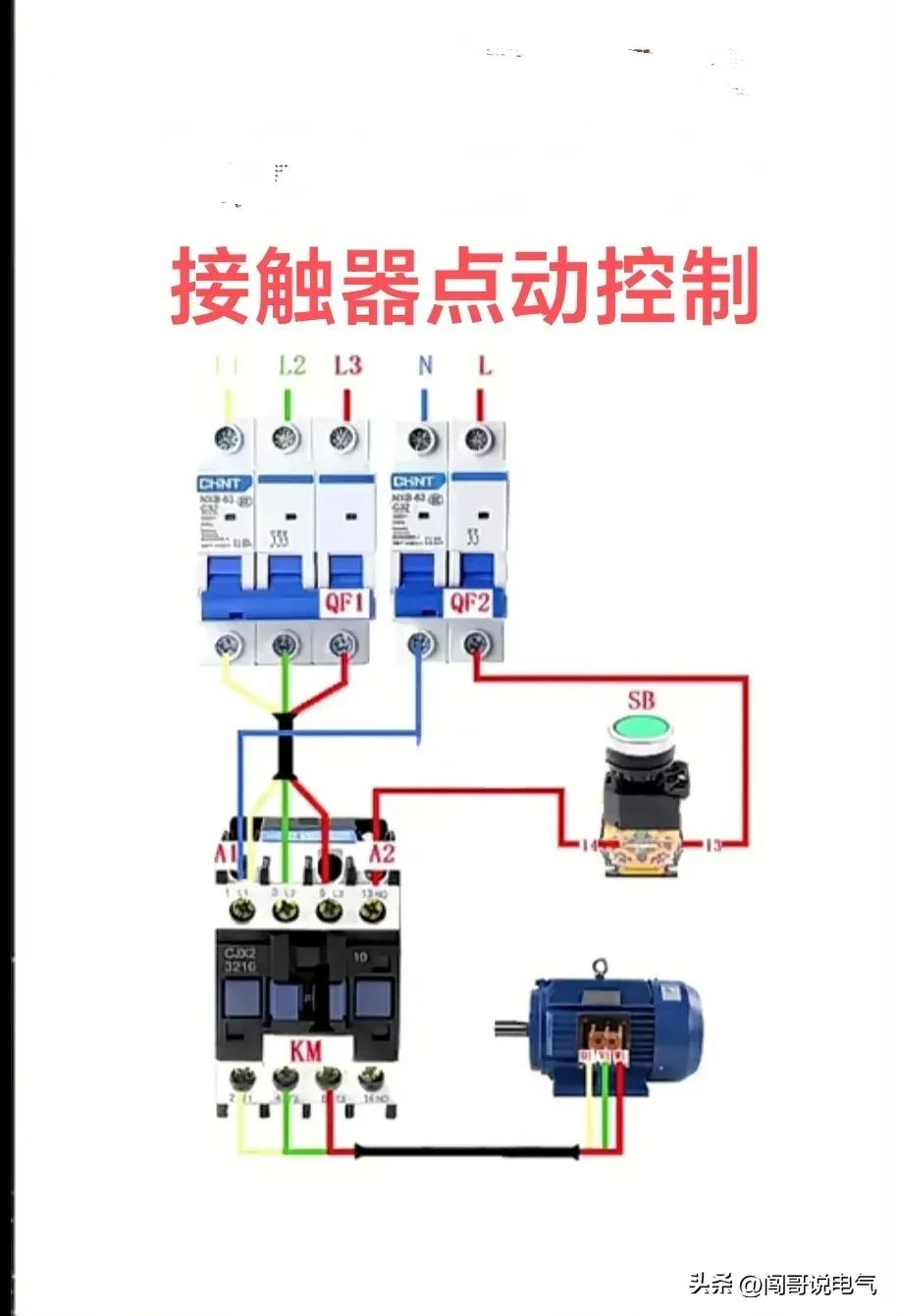

35.接触器点动控制图

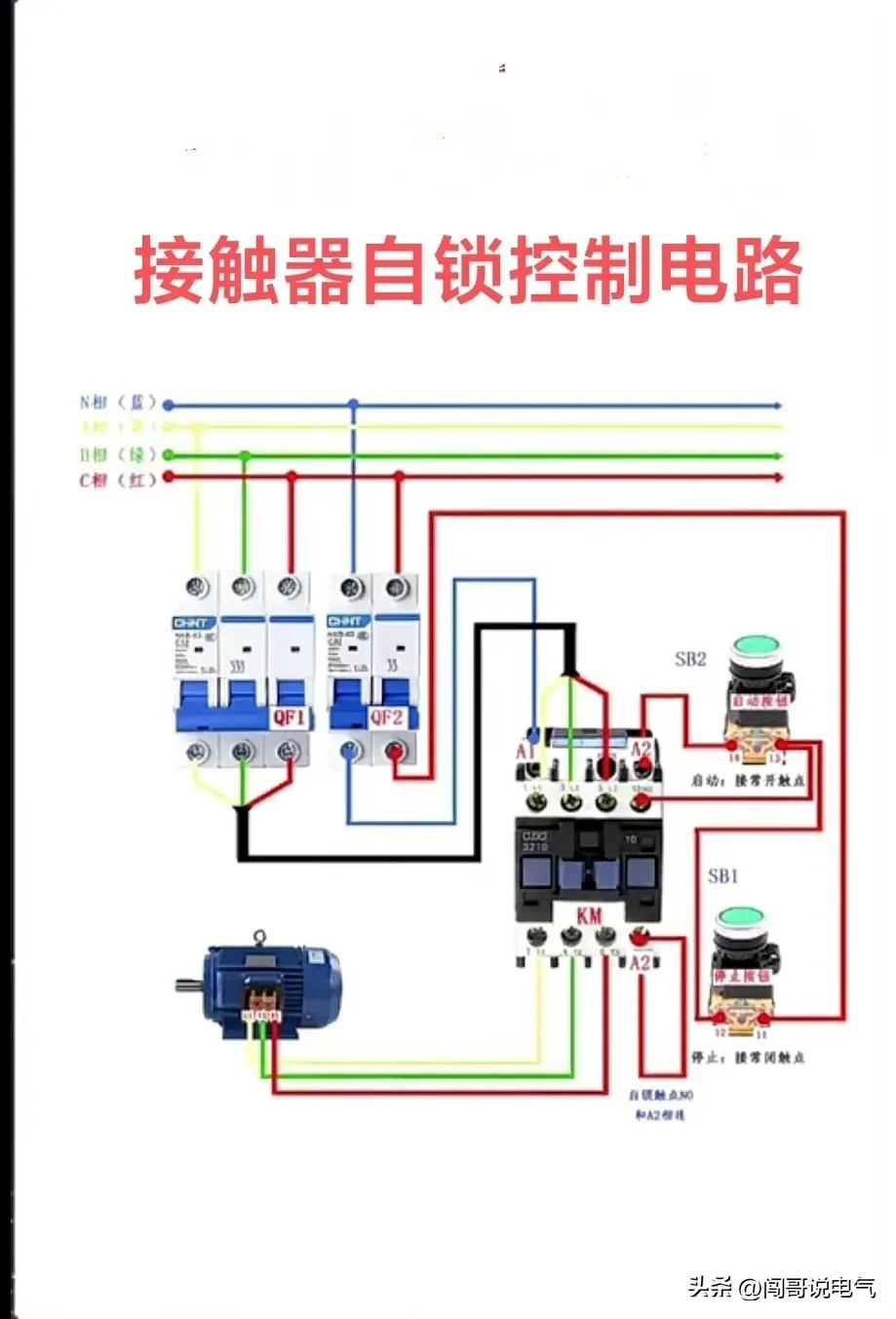

36.接触器自锁控制电路图

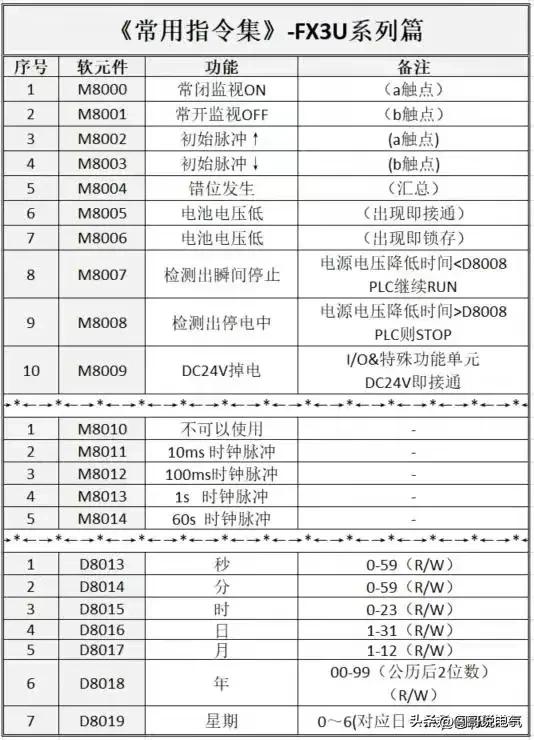

37.三菱FX系列PLC特殊辅助继电器介绍

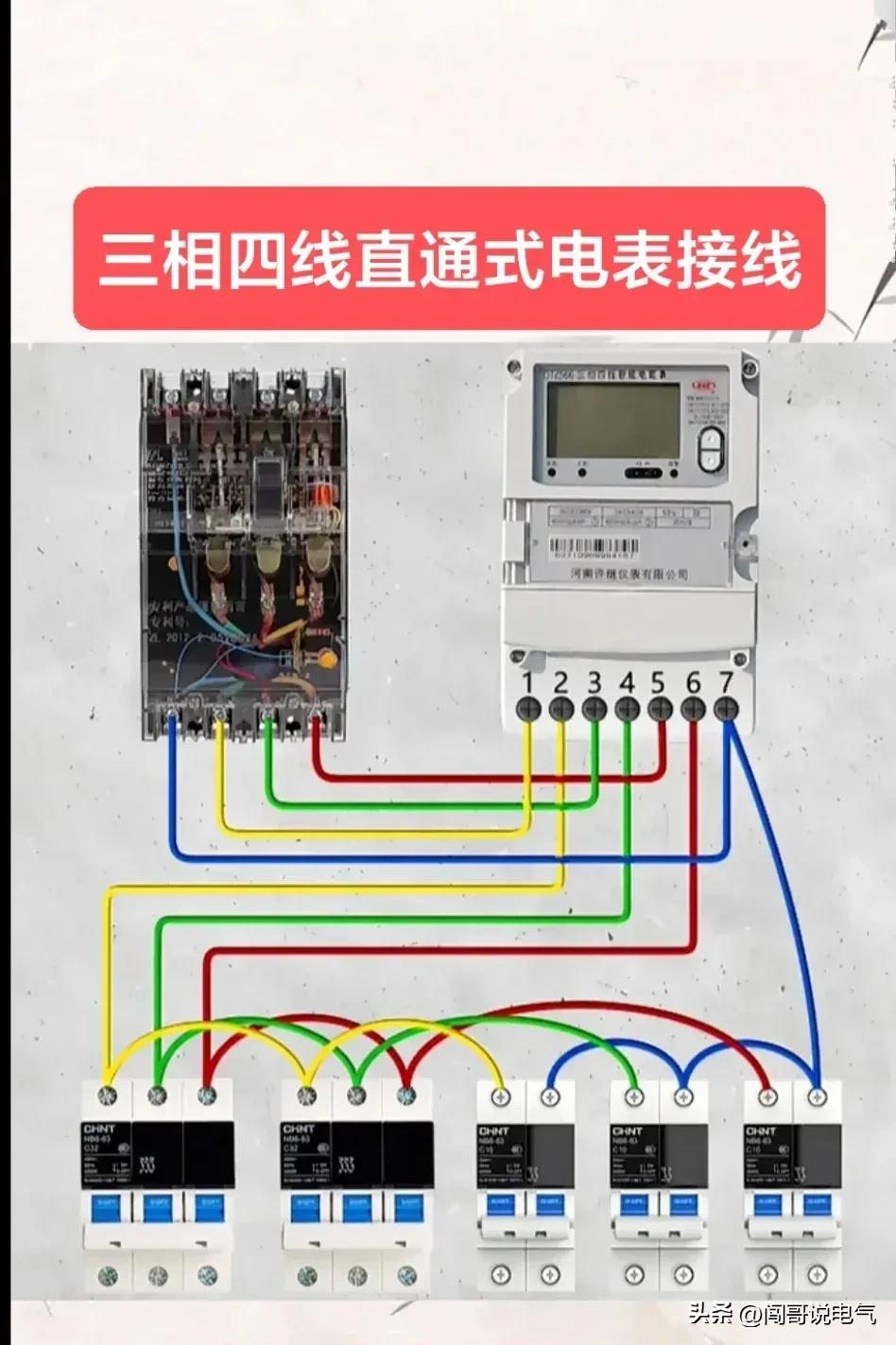

38.三相四线直通式电表接线图

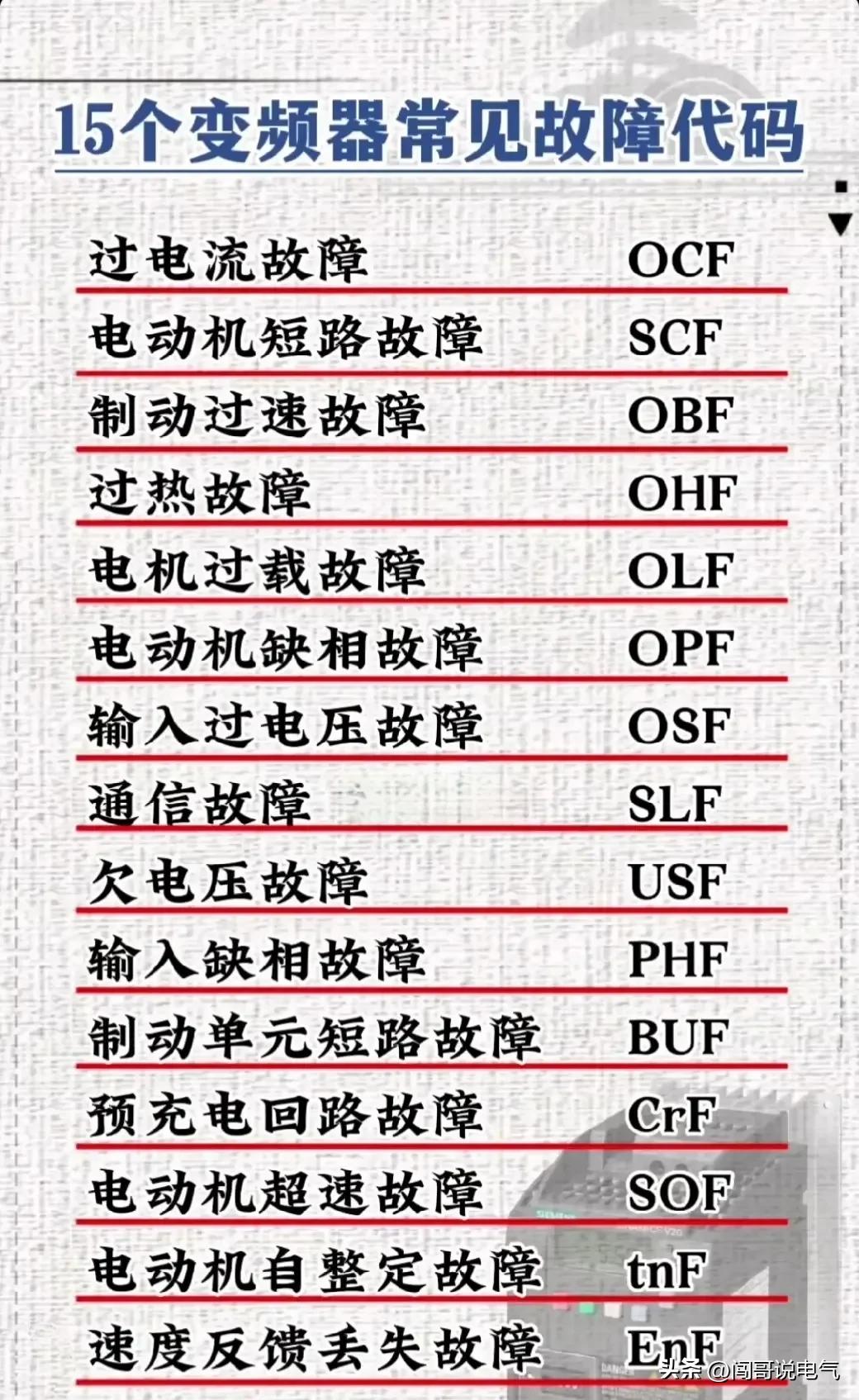

39.15个变频器常见故障代码解释说明

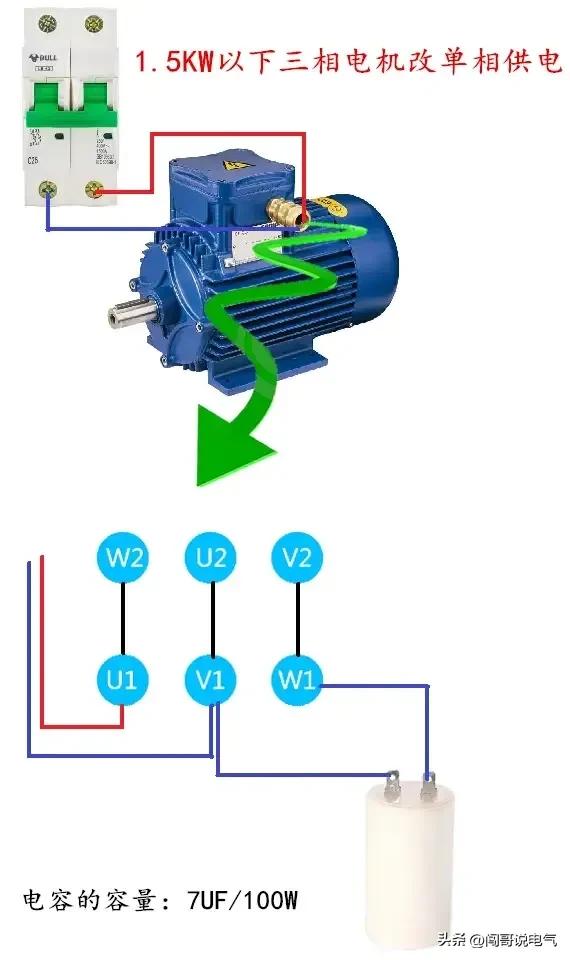

40.三相电机改单相供电方法介绍

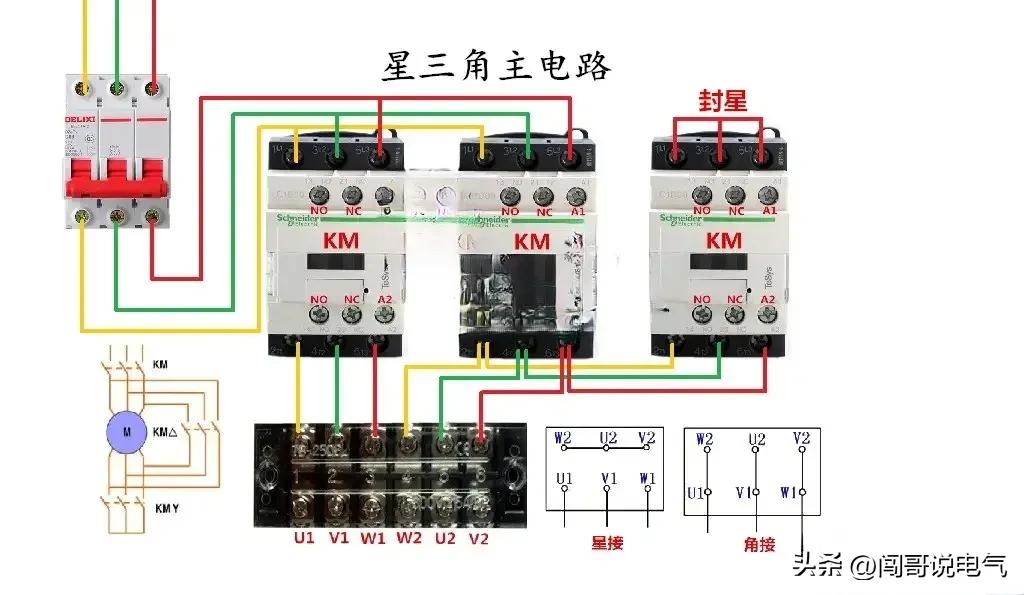

41.星三角主电路图

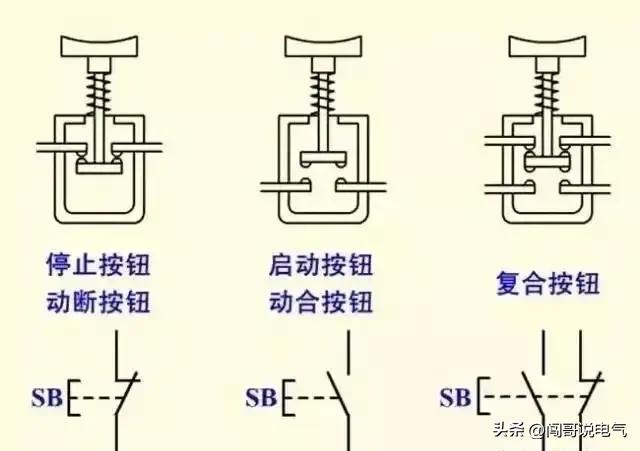

42.几种常见按钮示意图

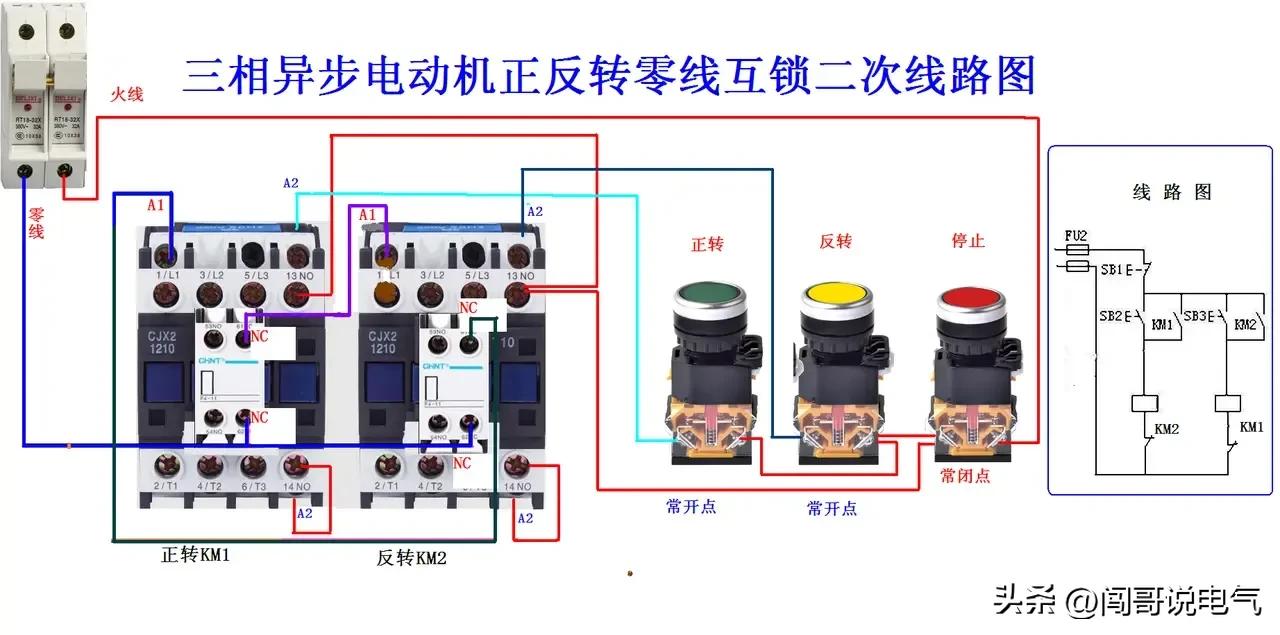

43.三相异步电机正反转零线互锁二次线路图

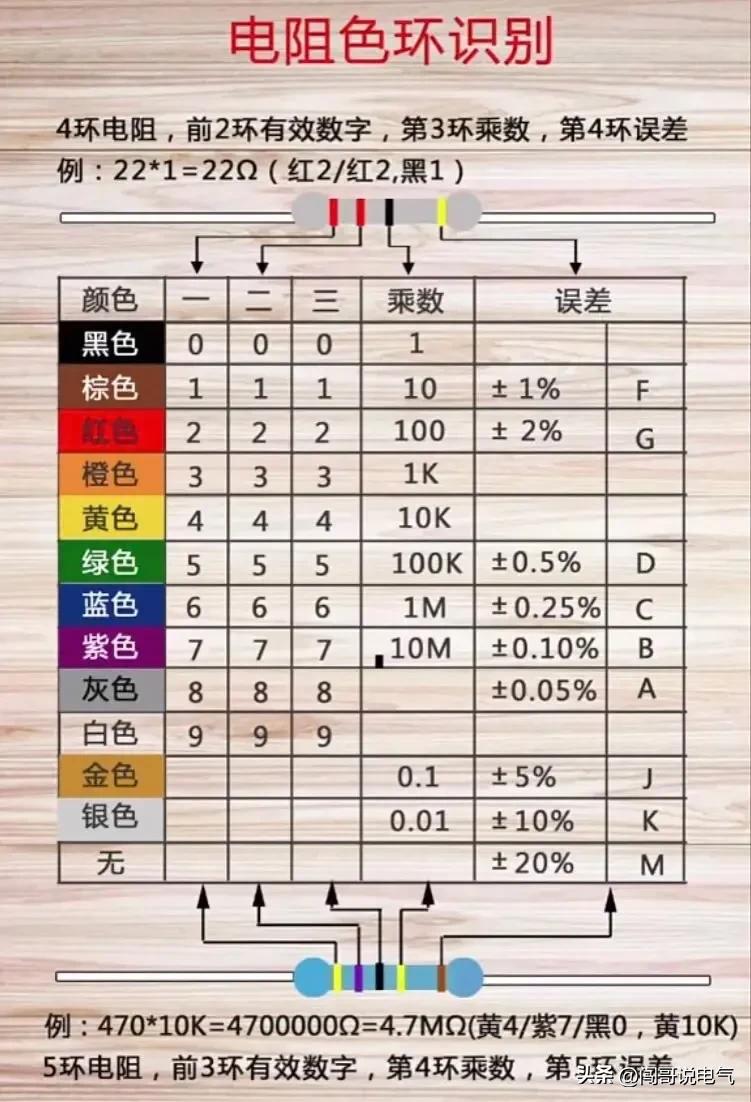

44.电阻色环读数方法介绍

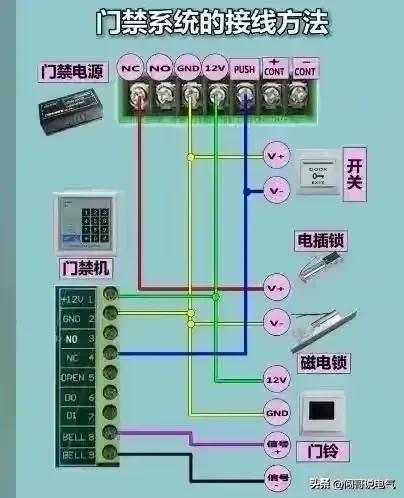

45.门禁系统的接线方法
关注我，学习更多电气知识！
