先看题目：根据三视图绘制三维实体。
20230215_01
一、分析与说明
1.1、可以将 一个立体 拆分为 两个 或者 两个以上 的 组合体 ，然后将 这些组合体 在 立体空间 进行 排列 ，最后将 它们合并 成 我们想要的三维实体 。
1.2、 对闭合图形、面域进行拉伸可以生成三维实体。
1.3、对三维实体进行并集、差集、交集操作可以得到新的三维实体。
1.4、学会对三维实体倒圆角的操作步骤。
20230215_01
二、详细绘制步骤

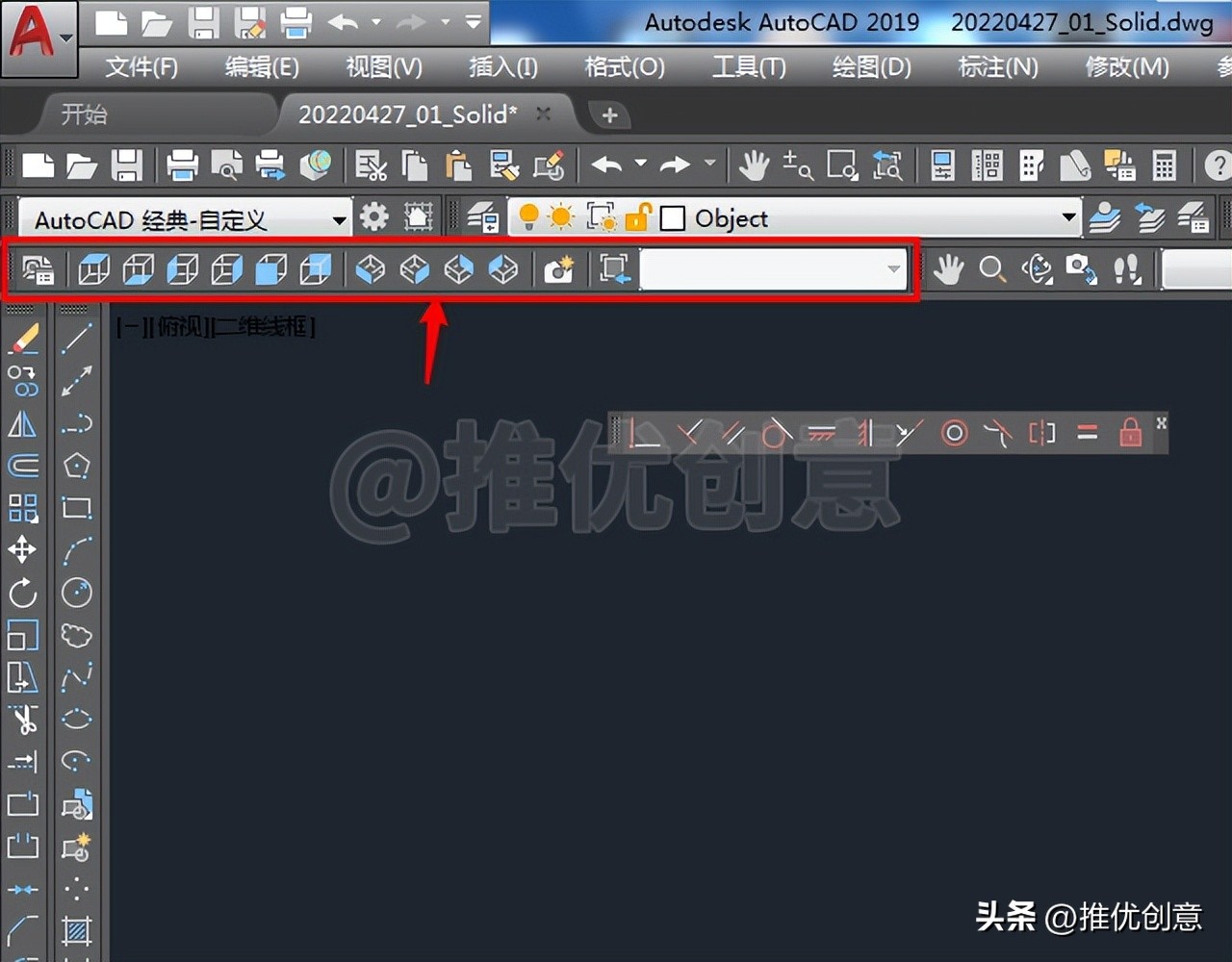

2.1、 为了操作的便捷，先调一个工具栏出来，菜单操作，工具 --> 工具栏 --> AutoCAD --> 视图。
20230215_01
2.2、 调出来的“视图”工具栏如下图。
2.3、 按键盘上的“F8”键，打开“正交”，命令行输入“PL”后回车，启用“多段线”命令。
2.4、 在绘图区任意位置单击拾取一点A指定多段线的起点。
2.5、 向左移动光标，输入“124.5”后回车。
2.6、向 下 移动 光标 ，输入“ A ”后回车，切换为绘制 圆弧型多段线 。
2.7、输入 圆弧的直径值 “ 31 ”后回车。
2.8、向 右 移动 光标 ，输入“ L ”后回车，切换为绘制 直线型多段线 。
2.9、 输入“73.5”后回车。
2.10、 再次回车，退出“多段线”命令。

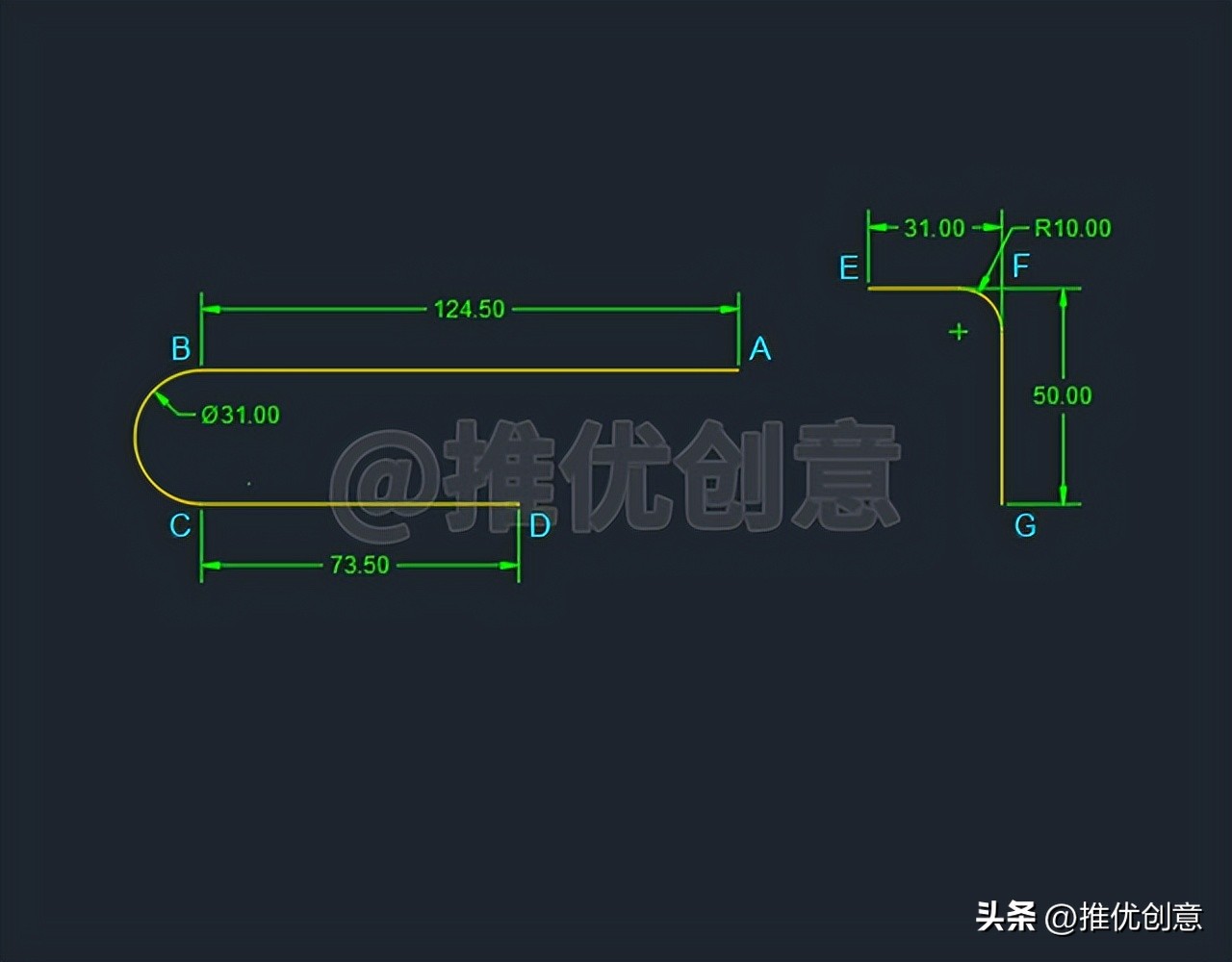

黄色多段线绘制完成后如下图。
2.11、 命令行输入“PL”后回车，启用“多段线”命令，绘制直角EFG，EF=31，FG=50。
2.12、 命令行输入“F”后回车，启用“圆角”命令，接着输入“R”后回车，选择设置圆角半径，输入圆角的半径值“10”后回车，对黄色水平线段EF与黄色竖直线段FG倒圆角。
2.13、 倒圆角 完成后如上图。
2.14、 命令行输入“O”后回车，启用“偏移”命令，进行以下偏移操作。
将黄色多段线AD向内偏移6个单位，得到青色多段线KH。
将黄色多段线EG向内偏移6个单位，得到黄色多段线MN。
2.15、 命令行输入“L”后回车，启用“直线”命令，绘制以下线段。
捕捉点A、点K绘制青色竖直线段AK。
捕捉点H、点D绘制青色竖直线段HD。
捕捉点E、点M绘制黄色竖直线段EM。
捕捉点N、点G绘制黄色水平线段NG。
2.16、 命令行输入“REG”后回车，启用“面域”命令。

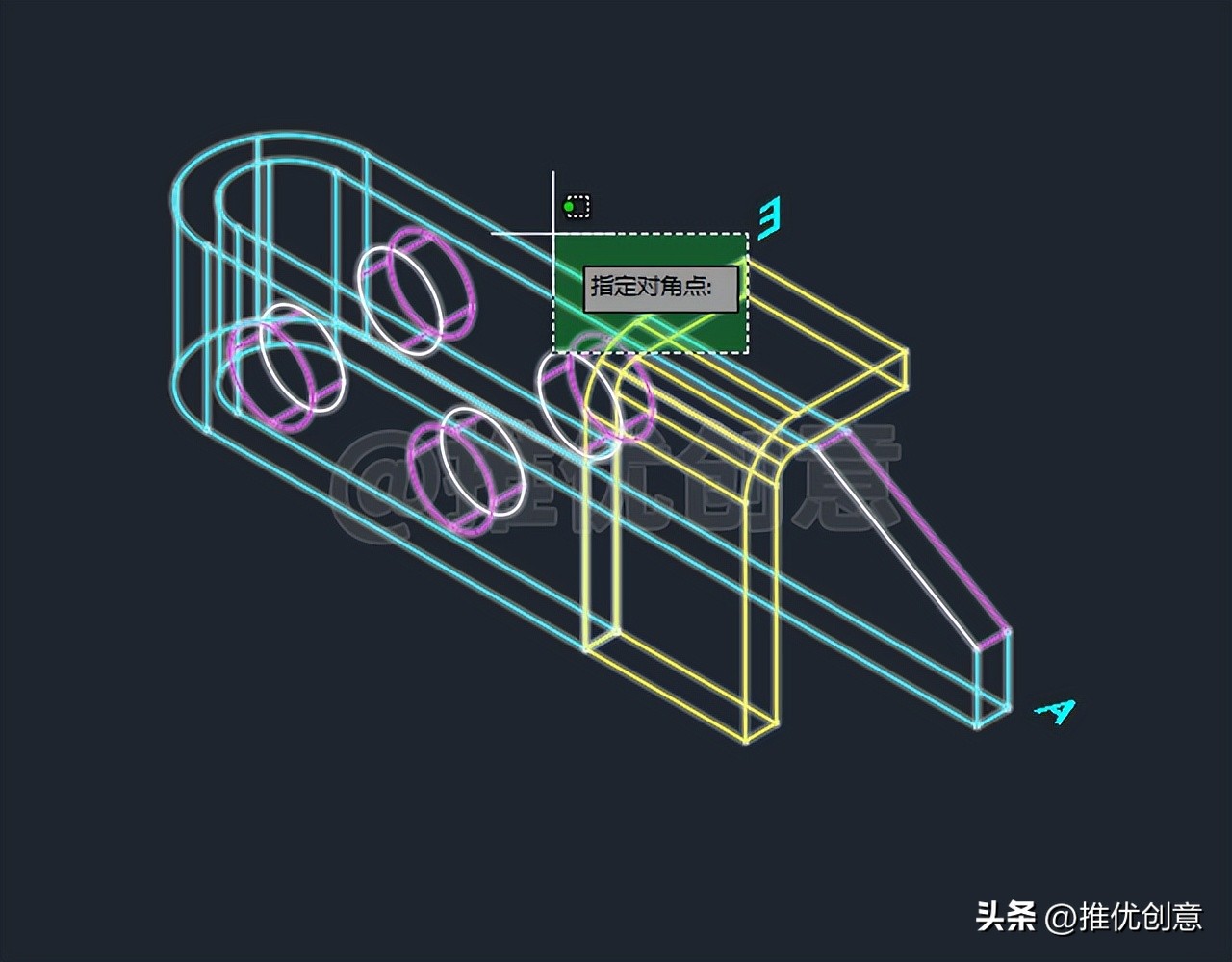

2.17、 交叉框选下图中的图形对象作为要创建面域的对象后回车。
2.18、 这样就创建了一个青色面域A ， 一个黄色面域E。
2.19、 选中黄色面域E，按下键盘上的快捷键“Ctrl+X”，将它剪切到剪贴板。
2.20、 如下图所示，点击“左视”工具按钮，切换到左视图。
2.21、 在左视图中，按下键盘上的快捷键“Ctrl+V”，将黄色面域E 粘贴出来。
2.22、 如下图所示，点击“前视”工具按钮，切换到前视图。
2.23、 按键盘上的“F8”键，打开“正交”，命令行输入“L”后回车，启用“直线”命令，绘制一条长度为13个单位的黄色竖直线段QP。
2.24、 命令行输入“C”后回车，启用“圆”命令，绘制两个直径都为16个单位的红色圆，圆心R相对于点P的相对坐标值为“@-112,15.5”，圆心S相对于点P的相对坐标值为“@-77,15.5”。
2.25、 命令行输入“PL”后回车，启用“多段线”命令，绘制一个红色直角三角形QUT，∠QUT=90°，∠QTU=30°，UQ=18。
2.26、 如下图所示，点击“西南等轴测”工具按钮，切换到“西南等轴测”三维视图。
2.27、 切换到“西南等轴测”三维视图后如下图。
2.28、 如下图所示，选中红色圆R 、 红色圆S 、 红色直角三角形QUT，命令行输入“M”后回车，启用“移动”命令，捕捉点P作为移动的基点，捕捉交点A作为移动的目标点 ，完成移动操作。
2.29、 如下图所示，选中黄色面域E，命令行输入“M”后回车，启用“移动”命令，捕捉点G作为移动的基点，捕捉交点D作为移动的目标点，完成移动操作。
2.30、 命令行输入“E”后回车，启用“删除”命令，将黄色竖直线段QP删除掉，完成后如下图。
2.31、 选中青色面域A，命令行输入“EXT”后回车，启用“拉伸”命令。

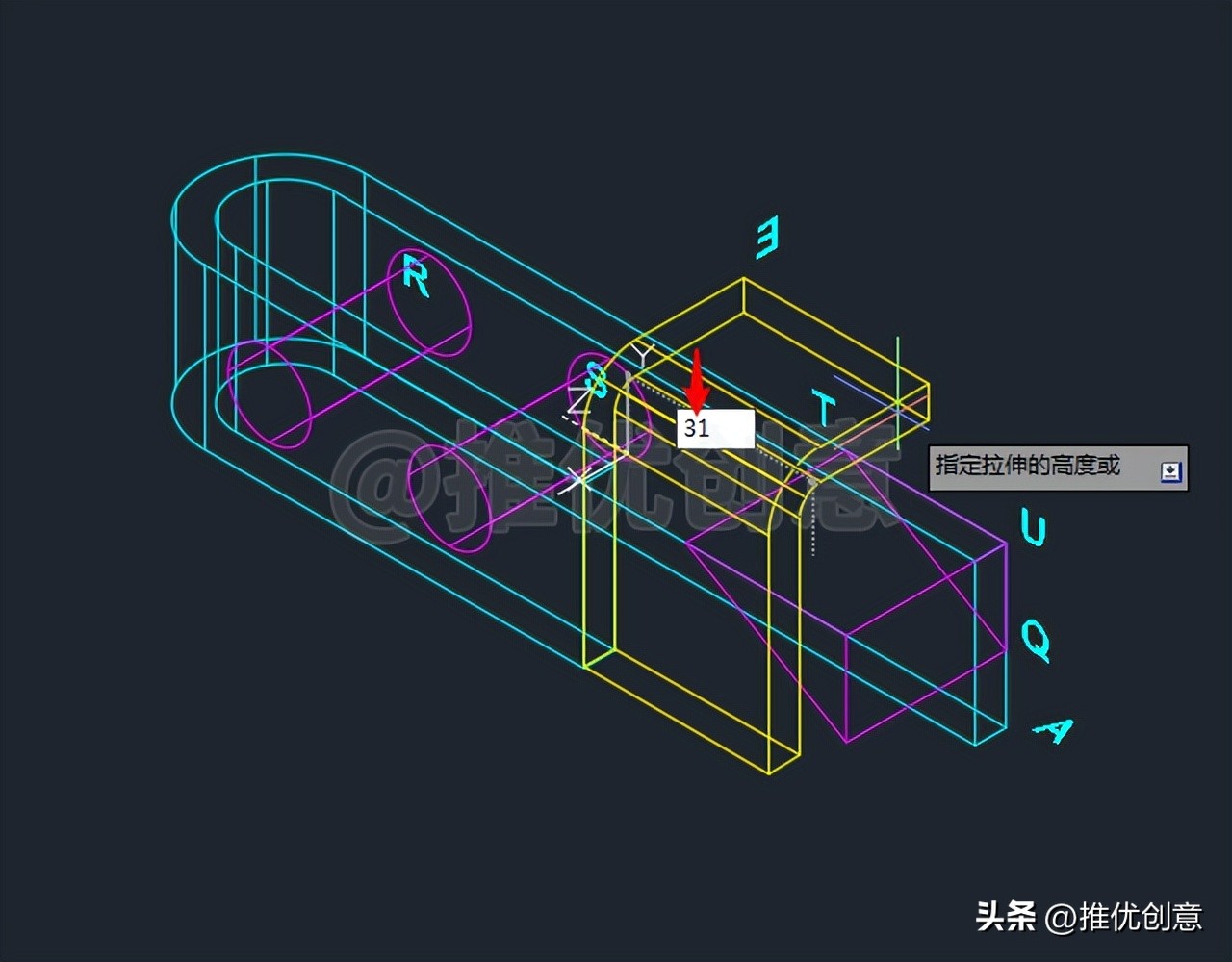

2.32、 向上移动光标，输入拉伸的高度值“31”后回车。
这样就将青色面域A拉伸成了一个青色三维实体A。

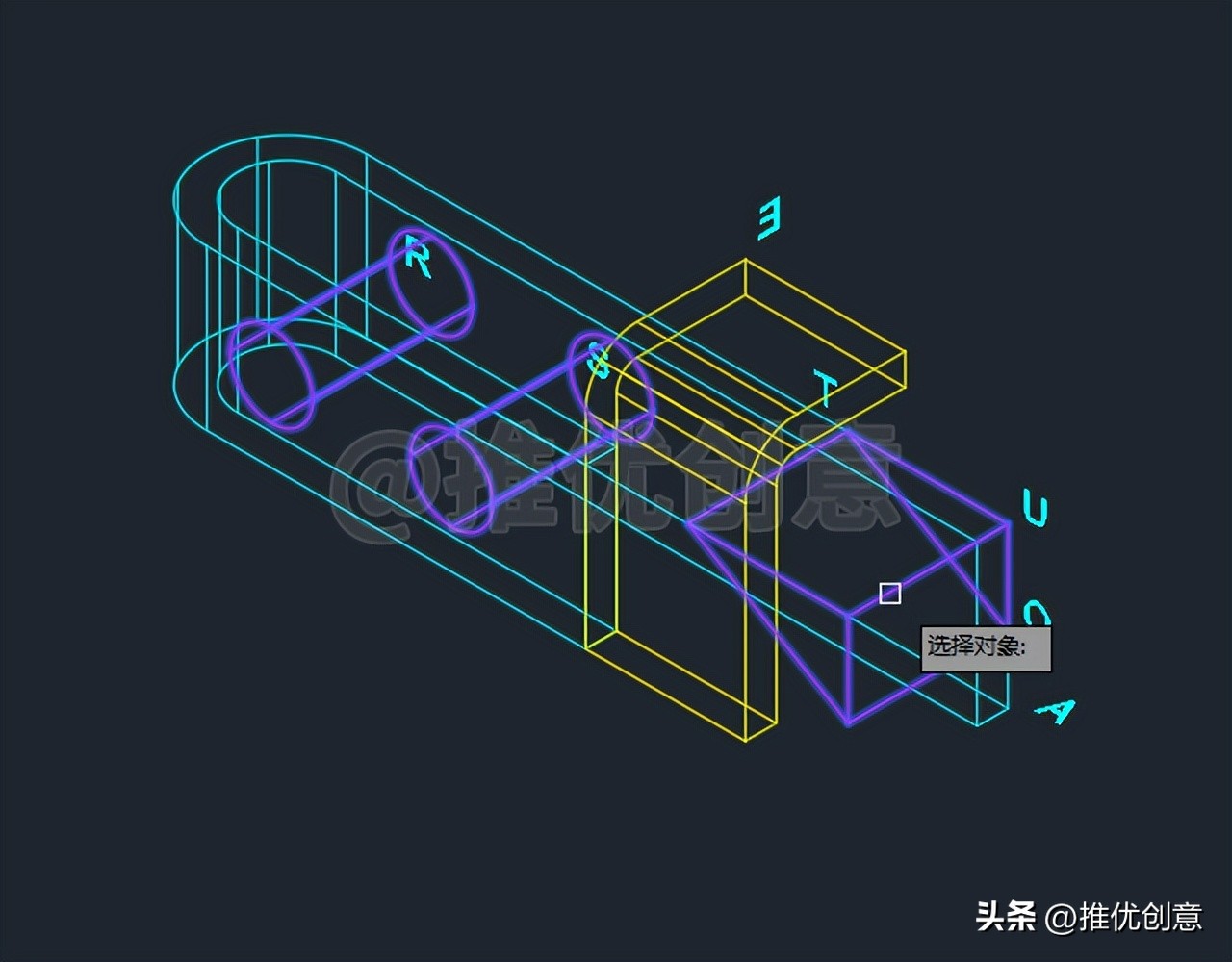

2.33、 选中红色圆R 、 红色圆S 、 红色直角三角形QUT，命令行输入“EXT”后回车，启用“拉伸”命令，向前移动光标，输入拉伸的高度值“31”后回车。
这样就将红色圆R、红色圆S、红色直角三角形QUT拉伸成了红色圆柱体R、红色圆柱体S、红色楔体Q。
2.34、 选中黄色面域E，命令行输入“EXT”后回车，启用“拉伸”命令，向右移动光标，输入拉伸的高度值“31”后回车。
这样就将黄色面域E拉伸成了一个黄色三维实体E。
2.35、 命令行输入“HI”后回车，启用“消隐”命令，看一下当前五个三维实体的情况。
2.36、 命令行输入“SU”后回车，启用“差集”命令。
2.37、 点选青色三维实体A作为被减对象后回车。
2.38、 选择红色圆柱体R 、 红色圆柱体S 、 红色楔体Q作为减去对象后回车。
2.39、 差集 完成后如下图。
2.40、 命令行输入“UNI”后回车，启用“并集”命令。
2.41、交叉框选 青色三维实体A、黄色三维实体E作为并集对象后回车。
2.42、这样就 将选中的两个三维实体合并成了一个三维实体。
2.43、 命令行输入“F”后回车，启用“圆角”命令。
2.44、如下图所示，在 边VW 上点选 三维实体作为要倒圆角的对象。
特点注意：这步不需要回车，很多人会弄错。
2.45、 输入圆角的半径值“31”后回车。

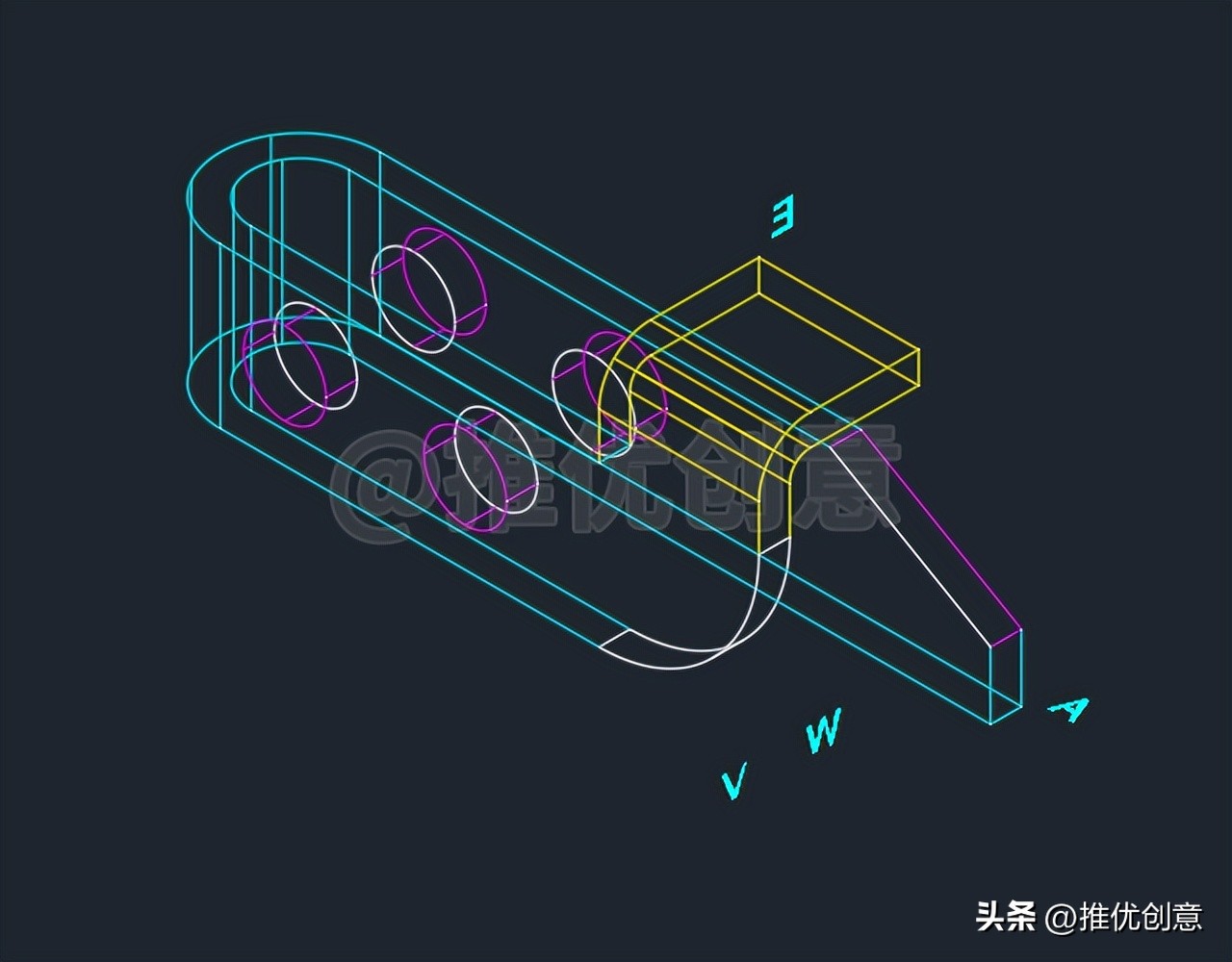

2.46、 如下图所示，点选边VW作为要倒圆角的边后回车。
2.47、 倒圆角完成后如下图所示。
2.48、 命令行输入“HI”后回车，启用“消隐”命令，看一下绘制完成后的三维实体。
20230215_01
2.49、 命令行输入“VS”后回车，启用“视觉样式”选项。
2.50、 输入“C”后回车，选择“概念”视觉样式。
2.51、 “概念”视图样式下的三维实体如下图。
至此，三维实体绘制完毕。
20230215_01
2.52、 三维实体的前视图。
2.53、 三维实体的后视图。
2.54、 三维实体的俯视图。
2.55、 三维实体的左视图。
