Vector Concatenate模块是将多个输人信号组合成一个非虚拟输出信号,这个输出信号的各个元素存储在内存中的连续单元。此模块默认有2个输入端口1个输出端口,根据选择的模式(向量Vector模式或矩阵 Multidimentional array模式)不同和模块尺寸大小不同,模块图标上绘制的图案也有所不同。瘦长条可通过拖曳四角将其扩大,如图所示。
1.模块参数

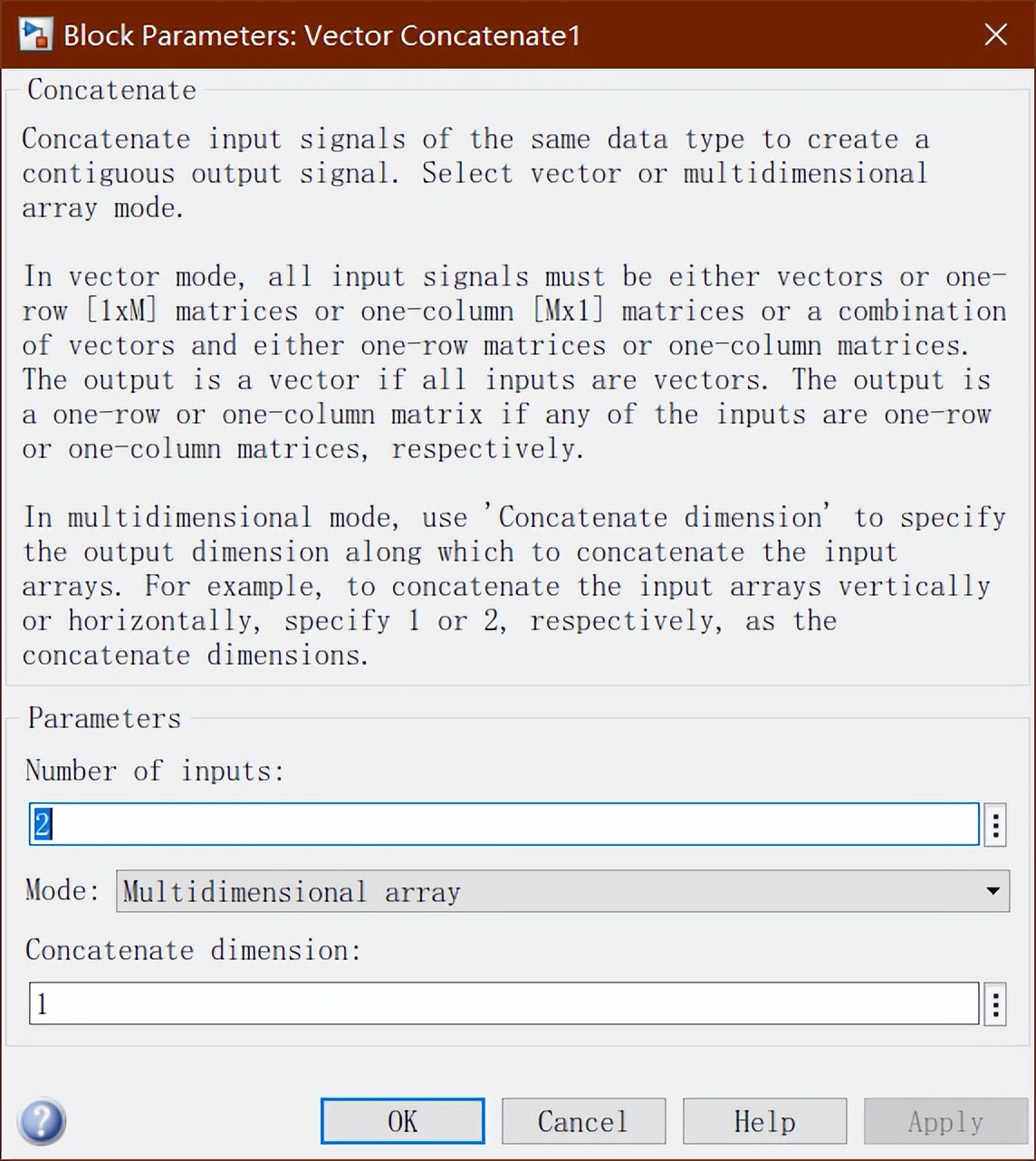

参数说明
根据工作模式(Mode)不同,参数对话框的参数不同。向量(Vector)模式有2个
参数:输入端口个数及模式选择。
参数说明
矩阵模式下则多出1个参数Concatenate dimension ,Concatenate dimension
设置合并矩阵所用的维数。1表示输入矩阵列数相同,按照竖直方向合并。
2表示输入矩阵行数相同,按照水平方向进行合并。

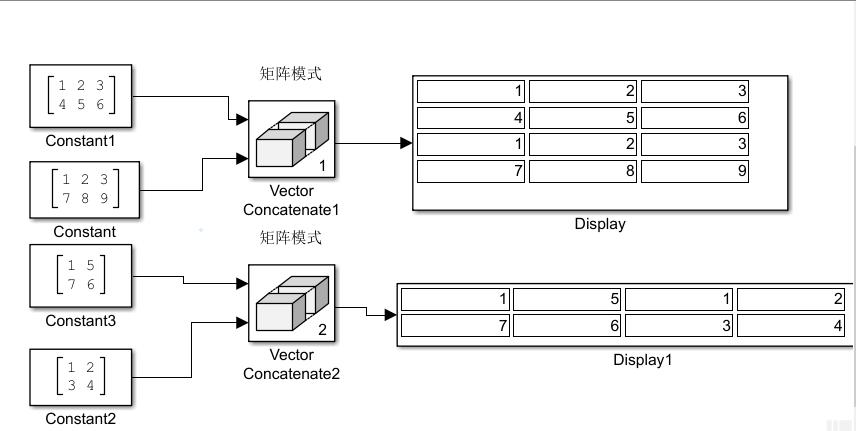

2.实例1
仿真图

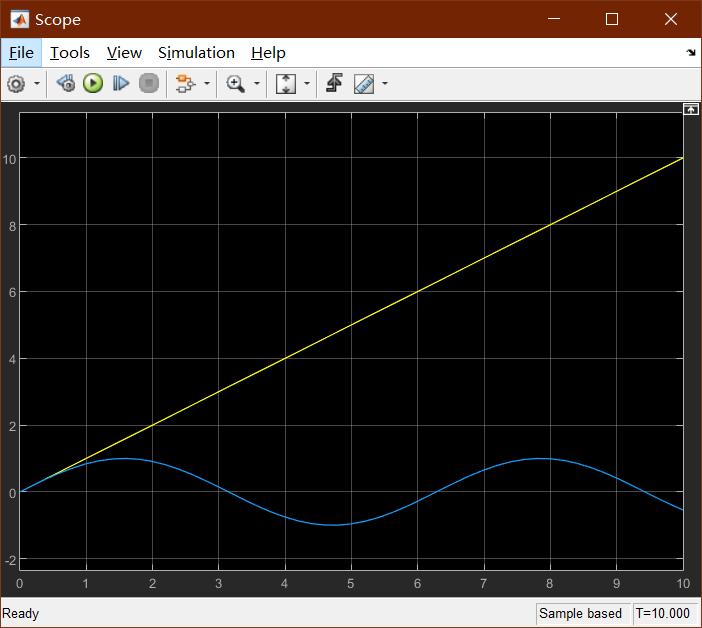

示波器结果
实例2
参考内容
[1] 孙忠潇.Simulink仿真及代码生成技术入门到精通[M].北京:北京航空航天大学出版社,2015.
