说到CAD图纸/模型的互动功能

各位工程师脑海里首先想到的是什么呢？

放大缩小、平移旋转？

还是剖切测量、爆炸透视呢？

显 而 易 见

工程师需求最大的还是测量功能

毕竟审图时就需要经常确认标准和参数

因 此

如何快速测量尺寸数据就显得非常重要

而我们工程师的好助手： 图纸通

也一直在不断优化该功能

增强实用性和便捷性

如今图纸通最新版本

不仅仅保留了原先的5大测量：

【点到点测量】【面到面测量】【线测量】

【面夹角测量】和【面积测量】

还新增了

【圆心距】【半径】【直径】

3个工程师经常用到的功能

一起来看下使用教程吧

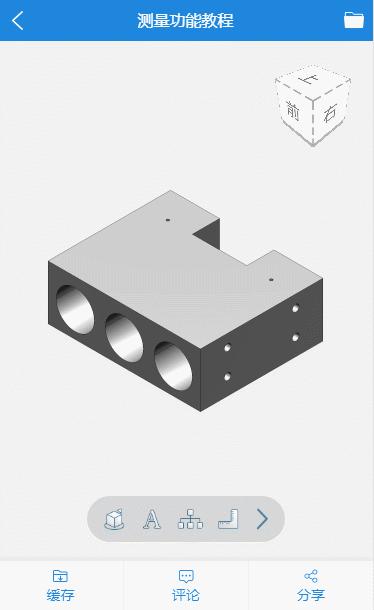

测量功能教程

【圆心距测量】

点击选择两个圆形、圆弧或圆柱壁面，测量中心轴之间的距离

【半径测量】

点击选择圆形、圆弧或圆柱壁面，测量半径

【直径测量】

点击选择圆形、圆弧或圆柱壁面，测量直径

【点到点测量】

点击选择点位置，测量两个点之间的距离

【面到面测量】

点击选择面，测量两个面之间的距离

【面夹角测量】

点击选择面，测量两个面之间的夹角

【线测量】

点击选择线段或曲线测量长度

【面积测量】

点击选择平面或曲面，测量面积

通过图纸通的测量功能

你可以在没有电脑或者没装CAD设计软件时

方便快速获取图纸的各类参数数据

让工作更加灵活方便，提高效率！
