一·设备
1.1 SDR接收机：推荐性价比较高的国产的SDRplay RSP1，短波接收灵敏度高，价格低廉，参见：https://mp.weixin.qq.com/s/jAcm3ZsUxxsxnKYu29-D7g
不建议使用RTL-SDR，它的短波接收灵敏度比较低
1.2电脑：建议使用笔记本电脑，并用电池供电，脱离来自交流电的干扰
1.3有源环形天线，
参见;
https://mp.weixin.qq.com/s/3fxgVYVHZNqmV6ga5V5TKA
https://mp.weixin.qq.com/s/zV9_cPTJoTeXm981rYqL9A
https://mp.weixin.qq.com/s/ssuZ2mAv-4az77tGZ-DRgw
https://mp.weixin.qq.com/s/Q47r-miWrtI_3K-e_TDN9A
https://mp.weixin.qq.com/s/oLpmrCVjZG4qQgdVC-xJ9g
1.4 USB数据线
1.5 SMA公——SMA公同轴馈线，参见：
https://item.taobao.com/item.htm?spm=a230r.7195193.1997079397.8.41d63d17iS5yCe&id=581896261223&abbucket=18
二·软件*载下**：
2.1 SDRuno *载下**地址：https://share.weiyun.com/5SknEVJ
2.1 Dream软件（完整版） *载下**地址：https://pan.baidu.com/s/1hsvLXys
请不要在其它地方*载下**Dream软件，否则根目录缺失FAAD_drm2.dll文件，缺了这个音频解码器，将无法解出音频！请务必到上面的链接*载下**完整版的Dream软件
2.2 VB-Audio Virtual Cable（虚拟声卡） *载下**地址：https://pan.baidu.com/s/1gfPAnh5
虚拟声卡安装问题：安装包里有两个Setup*ex.e**文件，一个是64位的，一个是32位的，请根据您自己的电脑自行选择其中一个，右键——以管理员身份运行，完成安裝即可
三．设置参数和操作步骤：

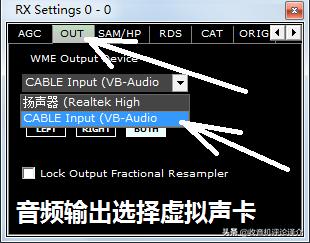

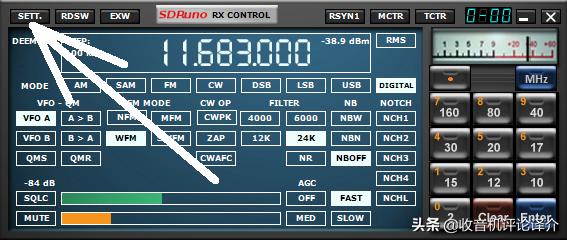

3.1 打开SDRuno，先不要star按钮，先按照下图设置

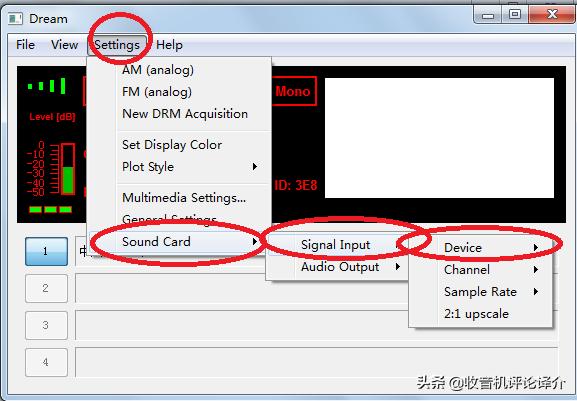

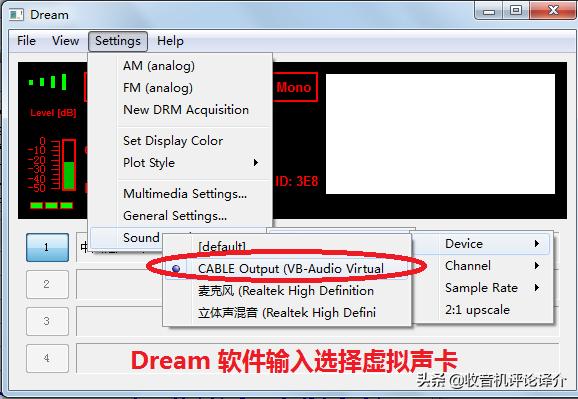

3.2打开Dream软件，按下图设置
3.3 Dream设置完成后，回到SDRuno点击Star按钮，按下图设置（把频率调整到"DRM频率减去12kHz"）
3.4回到Dream软件，观察音量柱是否在指示在中间位置，过高或过低都会造成不良影响，可通过调节SDRuno的音量，使音量柱指示在中间位置

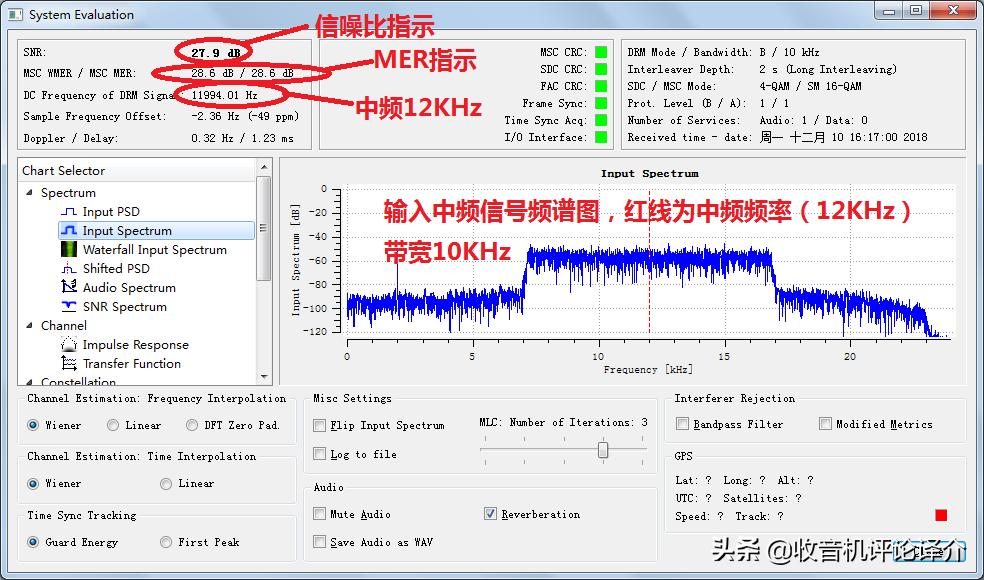

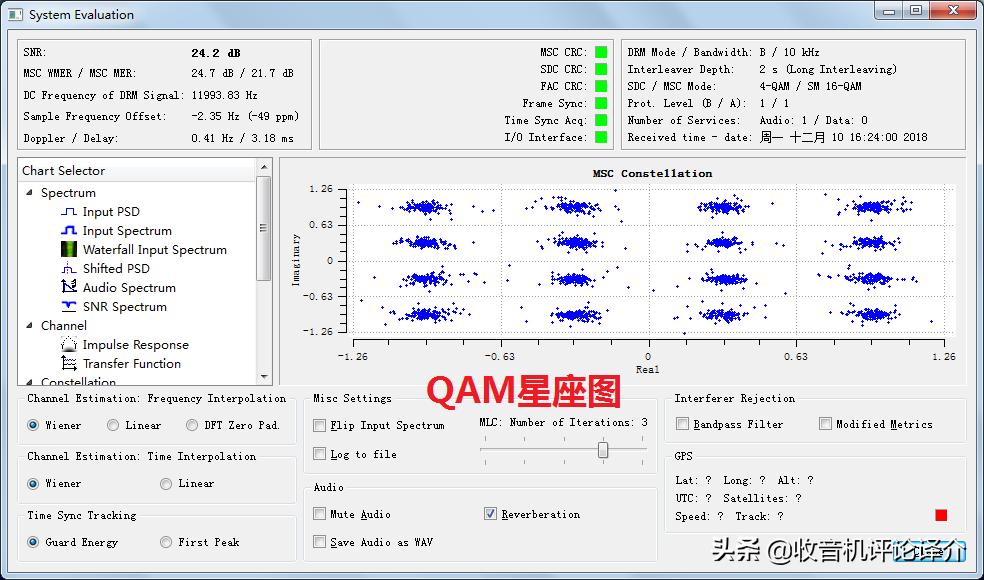

3.5 以上的操作无误您将会听到一些声音，也就是基本成功了，在通过以下步骤检验你的接收质量，选择View——Evaluation打开参数窗口，观察IF频谱，MER，星座图，多径延时，多普勒和各曲线图表等，每一个曲线图对于分析信号质量都有重要意义，由于篇幅有限不多作介绍，感兴趣可多研究

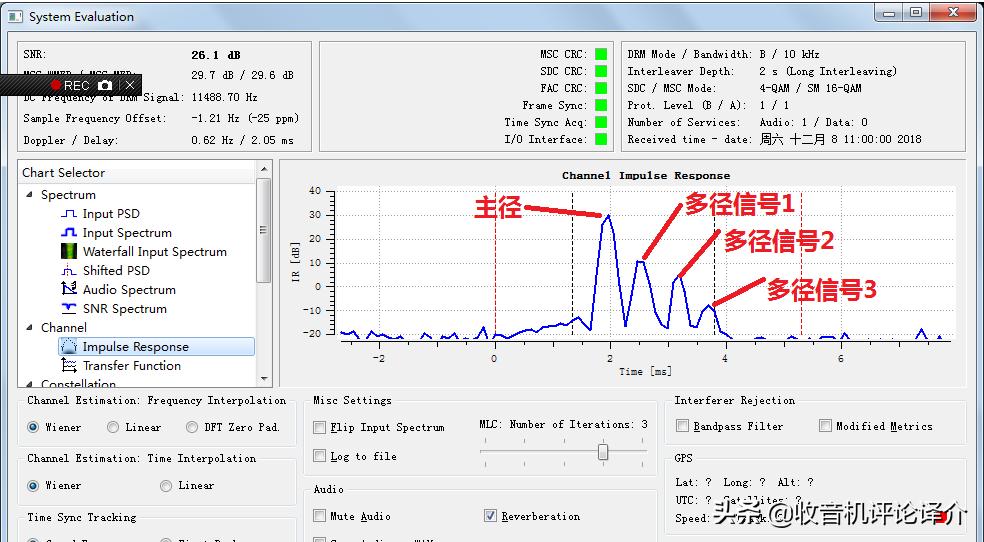

信道冲击响应曲线：
B18 DRM频率表（节选）
参考文献：http://url.cn/5isoGwV
视频教程：https://share.weiyun.com/5wl1hBc
（拓展）DRM Log Plotter软件的使用https://share.weiyun.com/5kYawMM
