今天我们学习第五章《AutoCAD 2019 绘制几何图形》的第二十节《AutoCAD 2019 绘制S形曲线》。

5.20.1、S形曲线

S形曲线是连接两条平行线的反向对称光滑曲线。

5.20.2、绘制S形曲线

为了在AB和CD两段平行线画一条S形曲线。

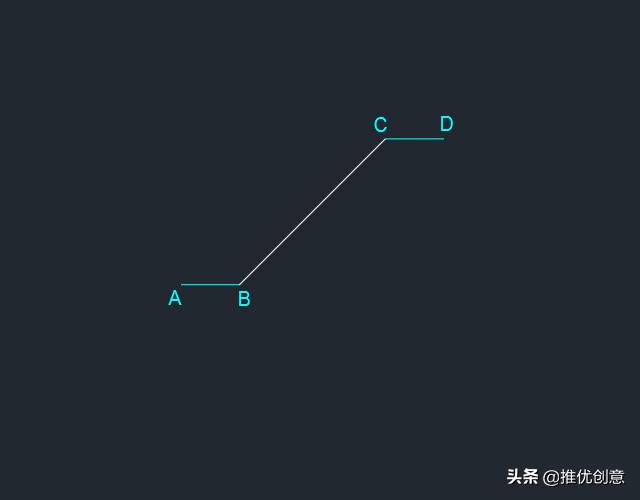

首先使用LINE命令，绘制直接BC连接两条平行线。

设置"点样式"，菜单操作 格式 -> 点样式

点选如下图中的"点样式"，然后点击"确定"。

用DIVID命令将BC等分成四段。

绘制AB的垂直线BE; CD的垂直线CF。

绘制BC的垂直线GH，先不要管GH的位置。

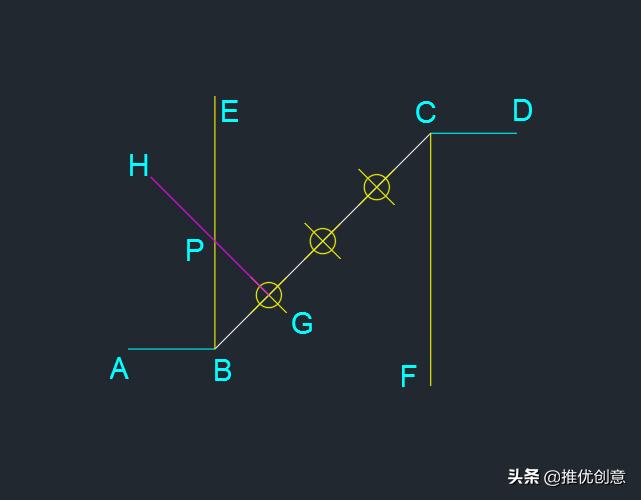

如下图所示，移动GH，使它的垂足与第一个等分点重合，与BE相交于点P。

通过对GH复制，得到KM，KM与CF相交于点R。

以点P为圆心，PB为半径，画一个圆P。

再以点R为圆心，RC为半径，画一个圆R。

使用TRIM命令修剪多余的圆弧段，就生成了如下图所示的S形曲线。
