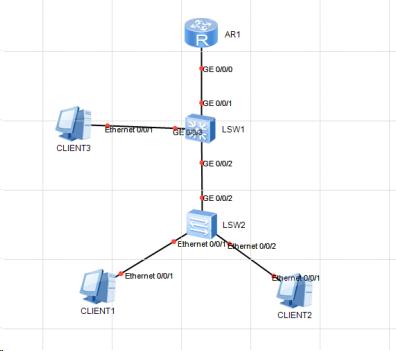

十三、交换路由综合实验一
组网需求：
1、利用三层交换机实现不同VLAN间通信
2、实现三层交换机和路由器互联互通
3、设置三层交换机DHCP功能
4、路由器上做NAT实现主机上网
5、发布服务器映射，实现外网访问服务器
6、可以远程telnet到设备上
7、三层交换机配置dhcp需在VLAN下选择select dhcp global
操作步骤
路由器的配置
#
aaa
local-user huawei privilege level 3
local-user huawei service-type telnet
local-user huawei password cipher
local-user huawei privilege level 3
local-user huawei service-type telnet
#
user-interface vty 0 4
authentication-mode aaa
#
acl number 2000
rule 5 permit source 192.168.1.0 0.0.0.255
rule 10 permit source 192.168.2.0 0.0.0.255
rule 10 permit source 192.168.3.0 0.0.0.255
rule 15 deny
#
interface GigabitEthernet0/0/0
ip address 10.10.10.1 255.255.255.252
#
interface GigabitEthernet0/0/1
ip address 172.168.1.1 255.255.255.252
nat server protocol tcp global 1.1.1.3 www inside 192.168.3.2 www
nat outbound 2000
#
ip route-static 0.0.0.0 0.0.0.0 1.1.1.2
核心交换机的配置
undo info-center enable
#
vlan batch 2 to 4 100
#
#
dhcp enable
#
ip pool 1
gateway-list 192.168.1.1
network 192.168.1.0 mask 255.255.255.0
dns-list 8.8.8.8
#
ip pool 2
gateway-list 192.168.2.1
network 192.168.2.0 mask 255.255.255.0
excluded-ip-address 192.168.2.10
dns-list 8.8.8.8
#
Aaa
local-user admin password simple huawei
local-user admin privilege level 15
local-user admin service-type telnet
#
interface GigabitEthernet0/0/1
port link-type access
port default vlan 100
#
interface GigabitEthernet0/0/2
port link-type trunk
port trunk allow-pass vlan 2 to 4094
#
interface GigabitEthernet0/0/3
port link-type access
port default vlan 4
#
ip route-static 0.0.0.0 0.0.0.0 10.10.10.2
#
user-interface vty 0 4
authentication-mode aaa
接入交换机配置：
#
undo info-center enable
#
Aaa
local-user admin password simple huawei
local-user admin privilege level 15
local-user admin service-type telnet
#
#
vlan batch 2 to 4
#
interface GigabitEthernet0/0/1
port link-type trunk
port trunk allow-pass vlan 2 to 4094
#
interface GigabitEthernet0/0/2
port link-type access
port default vlan 3
#
interface GigabitEthernet0/0/3
port link-type access
port default vlan 2
#
user-interface vty 0 4
authentication-mode aaa
十四、配置BGP路由协议基本功能
组网需求
某个地区拥有多个AS，AS之间有相互访问的需求，因此需要AS之间相互交换本AS内部的路由。由于AS内路由器数量众多，导致路由数量较大，路由变化频繁，如何高效率的在AS之间传递大量路由，并且不占用大量带宽成为一个难题。为解决上述问题，可以使用BGP协议。
路由器各接口及主机的IP地址和掩码如图1所示。RouterC处于AS200，RouterA和RouterB处于AS100。在这几个路由器上部署BGP协议之后，路由器之间可以相互传递路由，并且当任何一个路由器有路由更新时，只需发送路由更新信息给邻居路由器，而无须发送整个路由表，大大节约了网络带宽。

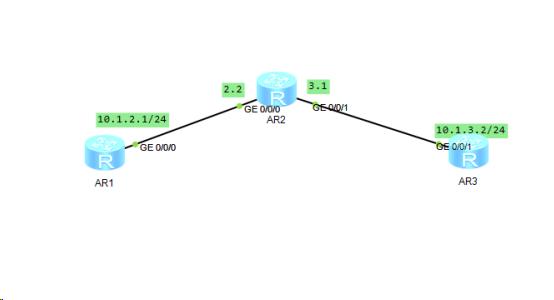

图1配置BGP路由协议基本功能组网图
操作步骤
R1
interface GigabitEthernet0/0/0
ip address 10.1.2.1 255.255.255.0
#
interface GigabitEthernet0/0/1
#
interface NULL0
#
bgp 100
router-id 1.1.1.1
peer 10.1.2.2 as-number 100
#
ipv4-family unicast
undo synchronization
network 10.1.2.0 255.255.255.0
peer 10.1.2.2 enable
#
ipv6-family unicast
undo synchronization
#
R2
interface GigabitEthernet0/0/0
ip address 10.1.2.2 255.255.255.0
#
interface GigabitEthernet0/0/1
ip address 10.1.3.1 255.255.255.0
#
interface NULL0
#
bgp 100
router-id 2.2.2.2
peer 10.1.2.1 as-number 100
peer 10.1.3.2 as-number 200
#
ipv4-family unicast
undo synchronization
import-route direct
peer 10.1.2.1 enable
peer 10.1.3.2 enable
#
R3
interface GigabitEthernet0/0/1
ip address 10.1.3.2 255.255.255.0
#
interface NULL0
#
bgp 200
router-id 3.3.3.3
peer 10.1.3.1 as-number 100
#
ipv4-family unicast
undo synchronization
peer 10.1.3.1 enable
#
ipv6-family unicast
undo synchronization
#
检查配置结果
配置注意事项
使用Ping命令验证连通性（注意R2中直连路由引入import-route direct）
十五、配置组播IGMP功能
组网需求
RouterA的GE0/0/1连接组播源，GE0/0/0连接RouterB。RouterB的GE0/0/1连接RouterA，GE0/0/0连接用户侧主机HostA。要求在该网络中部署组播功能，使HostA能够接收视频点播信息。

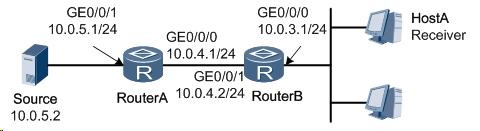

图1IGMP功能组网图
操作步骤
RouterA的配置
#
multicast routing-enable //全局启动组播协议
#
interface GigabitEthernet0/0/0
ip address 10.0.4.1 255.255.255.0 //连接RouterB的接口地址
pim dm //使能PIM-DM
#
interface GigabitEthernet0/0/1
ip address 10.0.5.1 255.255.255.0 //连接组播源的接口的IP地址
pim dm //使能PIM-DM
#
ip route-static 10.0.3.0 255.255.255.0 10.0.4.2 //配置到达接收者网段的路由
#
RouterB的配置
#
multicast routing-enable //全局启动组播协议
#
interface GigabitEthernet0/0/0
ip address 10.0.3.1 255.255.255.0 //连接HostA的接口的IP地址
igmp enable //连接HostA的接口使能igmp
#
interface GigabitEthernet0/0/1
ip address 10.0.4.2 255.255.255.0 //连接RouterA的接口的IP地址
pim dm //使能PIM-DM
#
ip route-static 10.0.5.0 255.255.255.0 10.0.4.1 //配置到达组播源路由，用于组播RPF检查
#
检查配置结果
在RouterB上执行display igmp interface命令可以查看各路由器接口上IGMP的配置和运行情况。其中“IGMP state”为up，HostA能够接收视频点播信息。
配置注意事项
· 全局使能组播功能。
· 组播源与接收者之间路由可达，接口上全部使能PIM-DM，保证RPF检查正确。
连接receiver的接口使能IGMP协议
十六、配置住备份VRRP功能
组网需求
如图1所示，主机HostA通过缺省网关访问主机HostB。RouterA和RouterB组成VRRP备份组，作为HostA的缺省网关。
RouterA为主设备，正常情况下，RouterA承担网关工作；当RouterA出现故障时，RouterB承担网关工作。
RouterA恢复后，能在20秒内抢占成为Master。
图1主备备份VRRP组网图
操作步骤
RouterA的配置
#
interface Ethernet1/0/0
ip address 10.1.1.1 255.255.255.0 //连接HostA的接口的IP地址
vrrp vrid 1 virtual-ip 10.1.1.111 //配置虚拟网关地址
vrrp vrid 1 priority 120 //配置RouterA在备份组中的优先级为120
vrrp vrid 1 preempt-mode timer delay 20 //配置抢占方式下的延迟时间
#
interface Ethernet1/0/1
ip address 11.1.1.1 255.255.255.0 //连接HostB的接口的IP地址
#
RouterB的配置
#
interface Ethernet1/0/0
ip address 10.1.1.2 255.255.255.0 //连接HostA的接口的IP地址
vrrp vrid 1 virtual-ip 10.1.1.111 //配置虚拟网关地址
#
interface Ethernet1/0/1
ip address 11.1.1.2 255.255.255.0 //连接HostB的接口的IP地址
#
检查配置结果
在RouterA上执行display vrrp命令可以查看RouterA上接口Ethernet1/0/0在VRRP备份组中的状态。其中“state”为Master。
在RouterB上执行display vrrp命令可以查看RouterB上接口Ethernet1/0/0在VRRP备份组中的状态。其中“state”为Backup。
配置注意事项
· RouterA和RouterB的虚拟网关地址要配置成一致。
· 需要配置RouterA和RouterB在备份组中的优先级，以确定主从关系。缺省情况下，优先级为100。
· 确保HostB与RouterA之间、HostB与RouterB之间分别路由可达。
十七、配置负载分担VRRP功能
组网需求
如图1所示，作为RouterA和RouterB的AR路由器加入两个VRRP备份组以实现备份组中各设备既能相互备份，又能分担网络流量。
RouterA作为备份组1的Master，兼任备份组2的Backup。
RouterB作为备份组2的Master，兼任备份组1的Backup。
HostA使用备份组1作网关，HostC主机使用备份组2作为网关。

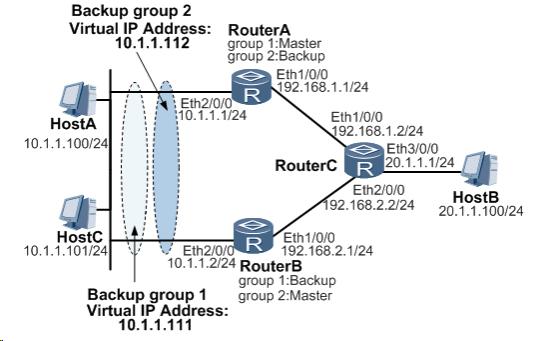

图1负载分担VRRP组网图
操作步骤
RouterA的配置
#
interface Ethernet1/0/0
ip address 192.168.1.1 255.255.255.0
#
interface Ethernet2/0/0
ip address 10.1.1.1 255.255.255.0 //连接HostA的接口的IP地址
vrrp vrid 1 virtual-ip 10.1.1.111 //配置备份组1的虚拟网关地址
vrrp vrid 1 priority 120 //配置RouterA在备份组1中的优先级为120
vrrp vrid 2 virtual-ip 10.1.1.112 //配置备份组2的虚拟网关地址
#
ospf 1
area 0.0.0.0
network 192.168.1.0 0.0.0.255
network 10.1.1.0 0.0.0.255
#
RouterB的配置
#
interface Ethernet1/0/0
ip address 192.168.2.1 255.255.255.0
#
interface Ethernet2/0/0
ip address 10.1.1.2 255.255.255.0 //连接HostC的接口的IP地址
vrrp vrid 1 virtual-ip 10.1.1.111 //配置备份组1的虚拟网关地址
vrrp vrid 2 virtual-ip 10.1.1.112 //配置备份组2的虚拟网关地址
vrrp vrid 2 priority 120 //配置RouterB在备份组2中的优先级为120
#
ospf 1
area 0.0.0.0
network 192.168.2.0 0.0.0.255
network 10.1.1.0 0.0.0.255
#
RouterC的配置
#
interface Ethernet1/0/0
ip address 192.168.1.2 255.255.255.0
#
interface Ethernet2/0/0
ip address 192.168.2.2 255.255.255.0
#
interface Ethernet3/0/0
ip address 20.1.1.1 255.255.255.0
#
ospf 1
area 0.0.0.0
network 192.168.1.0 0.0.0.255
network 192.168.2.0 0.0.0.255
network 20.1.1.0 0.0.0.255
#
检查配置结果
在HostA上对HostB进行tracert测试，可以看到HostA经过RouterA和RouterC到达HostB。显示信息看如下：
<HostA> tracert 20.1.1.100
traceroute to 20.1.1.100(20.1.1.100), max hops: 30, packet length: 40
1 10.1.1.1 120ms 50 ms 60 ms
2 192.168.1.2 100 ms 60 ms 60 ms
3 20.1.1.100 130 ms 90 ms 90 ms
在HostC上对HostB进行tracert测试，可以看到HostC经过RouterB和RouterC到达HostB。显示信息看如下：
<HostC> tracert 20.1.1.100
traceroute to 20.1.1.100(20.1.1.100), max hops: 30, packet length: 40
1 10.1.1.2 30 ms 60 ms 40 ms
2 192.168.2.2 90 ms 60 ms 60 ms
3 20.1.1.100 70 ms 60 ms 90 ms
在RouterA上执行display vrrp命令，可以看到RouterA分别作为备份组1的Master和备份组2的Backup。其中备份组1的“state”为Master，备份组2的“state”为Backup。
<RouterA> display vrrp
Ethernet2/0/0 | Virtual Router 1
state : Master
Virtual IP : 10.1.1.111
Master IP : 10.1.1.1
PriorityRun : 120
PriorityConfig : 120
MasterPriority : 120
Preempt : YES Delay Time : 0
TimerRun : 1 s
TimerConfig : 1 s
Auth Type : NONE
Virtual Mac : 0000-5e00-0101
Check TTL : YES
Config type : normal-vrrp
Create time : 2026-03-16T04:24:50+00:00
Last change time : 2026-03-16T04:24:50+00:00
Ethernet2/0/0 | Virtual Router 2
state : Backup
Virtual IP : 10.1.1.112
Master IP : 10.1.1.2
PriorityRun : 100
PriorityConfig : 100
MasterPriority : 100
Preempt : YES Delay Time : 0
TimerRun : 1 s
Auth Type : NONE
Virtual Mac : 0000-5e00-0102
Check TTL : YES
Config type : normal-vrrp
Create time : 2026-03-16T04:24:50+00:00
Last change time : 2026-03-16T04:24:50+00:00
在RouterB的Ethernet2/0/0接口上执行shutdown命令，模拟备份组2的网关故障。在RouterA上执行display vrrp命令，可以看到RouterA分别作为备份组1的Master和备份组2的Master。其中，备份组1和备份组2的“state”均为Master。此时，两个VRRP备份组的虚拟网关都在RouterA上。
<RouterA> display vrrp
Ethernet2/0/0 | Virtual Router 1
state : Master
Virtual IP : 10.1.1.111
Master IP : 10.1.1.1
PriorityRun : 120
PriorityConfig : 120
MasterPriority : 120
Preempt : YES Delay Time : 0
TimerRun : 1 s
TimerConfig : 1 s
Auth Type : NONE
Virtual Mac : 0000-5e00-0101
Check TTL : YES
Config type : normal-vrrp
Create time : 2026-03-16T04:24:50+00:00
Last change time : 2026-03-16T04:24:50+00:00
Ethernet2/0/0 | Virtual Router 2
state : Master
Virtual IP : 10.1.1.112
Master IP : 10.1.1.1
PriorityRun : 100
PriorityConfig : 100
MasterPriority : 100
Preempt : YES Delay Time : 0
TimerRun : 1 s
Auth Type : NONE
Virtual Mac : 0000-5e00-0102
Check TTL : YES
Config type : normal-vrrp
Create time : 2026-03-16T04:24:50+00:00
Last change time : 2026-03-16T04:24:50+00:00
配置注意事项
· RouterA和RouterB的在同一个备份组中的虚拟网关地址要配置成一致。
· 需要配置路由器在不同备份组中的优先级，以确定主从关系。缺省情况下，优先级为100。
十八、以太网链路聚合配置
组网需求
如图3-1所示，SwitchA和SwitchB通过以太链路分别都连接VLAN10和VLAN20，且
SwitchA和SwitchB之间有较大的数据流量。
用户希望SwitchA和SwitchB之间能够提供较大的链路带宽来使相同VLAN间互相通信。
同时用户也希望能够提供一定的冗余度，保证数据传输和链路的可靠性。

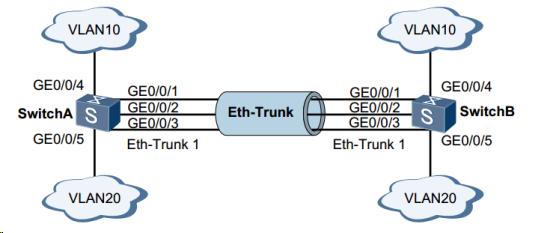

图 3-1 配置手工负载分担模式链路聚合组网图
配置思路
采用如下的思路配置负载分担链路聚合：
1. 创建Eth-Trunk接口并加入成员接口，实现增加链路带宽。
说明
接口缺省都加入了VLAN1，因此加入Eth-Trunk前建议先将接口从VLAN1中退出或将接口
Shutdown，避免出现广播风暴。
2. 创建VLAN并将端口加入VLAN。
3. 配置负载分担方式，实现流量在Eth-Trunk各成员接口间的负载分担，增加可靠性。
操作步骤
步骤1 在SwitchA创建Eth-Trunk接口并加入成员接口。SwitchB配置与SwitchA类似，不再赘述。
<HUAWEI> system-view
[HUAWEI] sysname SwitchA
[SwitchA] interface Eth-Trunk1
S5700&S6700 系列以太网交换机
典型配置举例 3 以太网
78
[SwitchA-Eth-Trunk1] trunkport gigabitethernet 0/0/1 to 0/0/3
[SwitchA-Eth-Trunk1] quit
步骤2 创建VLAN并将端口加入VLAN。SwitchB配置与SwitchA类似，不再赘述。
# 创建VLAN10和VLAN20并分别加入接口。
[SwitchA] vlan batch 10 20
[SwitchA] interface gigabitethernet 0/0/4
[SwitchA-GigabitEthernet0/0/4] port link-type trunk
[SwitchA-GigabitEthernet0/0/4] port trunk allow-pass vlan 10
[SwitchA-GigabitEthernet0/0/4] quit
[SwitchA] interface gigabitethernet 0/0/5
[SwitchA-GigabitEthernet0/0/5] port link-type trunk
[SwitchA-GigabitEthernet0/0/5] port trunk allow-pass vlan 20
[SwitchA-GigabitEthernet0/0/5] quit
# 配置Eth-Trunk1接口允许VLAN10和VLAN20通过。
[SwitchA] interface Eth-Trunk1
[SwitchA-Eth-Trunk1] port link-type trunk
[SwitchA-Eth-Trunk1] port trunk allow-pass vlan 10 20
步骤3 配置Eth-Trunk1的负载分担方式。SwitchB配置与SwitchA类似，不再赘述。
[SwitchA-Eth-Trunk1] load-balance src-dst-mac
[SwitchA-Eth-Trunk1] quit
步骤4 验证配置结果
在任意视图下执行display eth-trunk 1命令，检查Eth-Trunk是否创建成功，及成员接口
是否正确加入。
[SwitchA] display eth-trunk 1
Eth-Trunk1’s state information is:
WorkingMode: NORMALHash arithmetic: According to SA-XOR-DA
Least Active-linknumber: 1 Max Bandwidth-affected-linknumber: 8
Operate status: up Number Of Up Port In Trunk: 3
--------------------------------------------------------------------------------PortName Status Weight
GigabitEthernet0/0/1 Up1
GigabitEthernet0/0/2 Up1
GigabitEthernet0/0/3 Up1
从以上信息看出Eth-Trunk 1中包含3个成员接口GigabitEthernet0/0/1、GigabitEthernet0/0/2
和GigabitEthernet0/0/3。成员接口的状态都为Up。
