熔铸耐火砖是玻璃窑采购中最常见的耐火砖，其主要技术指标考核项目有化学组成、容重、玻璃相渗出温度和数量及发泡率。其他通用耐火材料的检验项目如气孔率、耐火度和荷重软化点等，对实际使用条件意义并不大，铸块在冷凝过程中因温度梯度的作用，会沿截面形成化学-相组成偏析，这是熔铸AZS制品的一个规律，ZrO2含量愈高和铸块尺寸愈大，偏析程度愈甚，一般将铸块划分为三部分：
①表层速冷区该带与原始设计组成偏差较小，晶体较小且均匀。
②中间致密区ZrO2在此区富集，出现初晶ZrO2晶体。
③内部缩孔区液相较多，可析出尺寸较大、层叠定向的(C+Z)。
玻璃窑用熔铸砖
电熔锆质制品根据其化学组成分为：电熔AZS、AZS再烧结电熔砖、电熔锆莫来石砖等。
(1) AZS熔铸砖
国产41号AZS熔铸砖与法国西普公司生产的ER1711制品的实测指标数值见表1。
表1 AZS熔铸砖的理化指标
(2) AZS再烧结电熔砖
AZS再烧结电熔砖主要用于砌筑玻璃池窑的底、墙和蓄热室格子砖等热工设备。其理化指标、尺寸允许偏差见表2和表3。

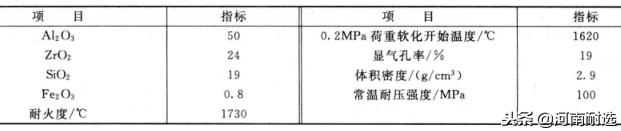

表2 AZS再烧结电熔砖的理化指标

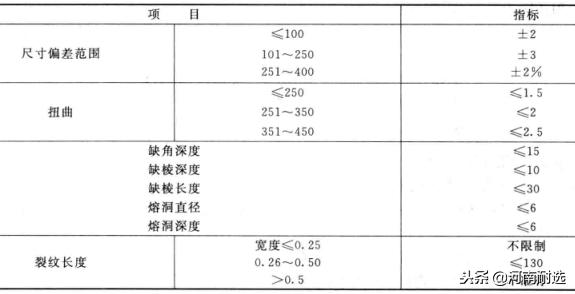

表3 AZS再烧结电熔砖的尺寸允许偏差单位：mm
(3) 锆莫来石熔铸砖
该砖的主要矿物相是莫来石、斜锆石、刚玉和玻璃相。其化学组成处于Al2O3-SiO2-ZrO2三元相图中(大约Al2O3：63%,SiO2:21%,ZrO2:21%)的生成稳定化合物的三角区内，该区莫来石固溶体的熔点为1830〜1870℃。
制备锆莫来石熔铸砖的主要原料有：工业氧化铝、天然锆英石及引入的少量Na2O(以纯碱形式);有的用生矾土、软质黏土和锆英石压制成荒坯，经烧成后破碎至合适粒度，熔铸时再加入矿化剂MgO,配料中选取Al2O3/SiO2比值在2.2〜3.2为宜。该砖的理化性能见表4。
表4 锆莫来石熔铸砖的理化指标
该种砖的特点是晶体结构致密，荷重软化温度高，抗热震性好，常温及高温下机械强度高，耐磨性好，热导率好，且有优良的抵抗熔渣侵蚀的能力。用于玻璃熔窑冷却部池壁等，使用效果很好。
有关玻璃窑炉技术问题、新建改建问题、材料配置问题等均可与我们取得联系，15617691290秦工。
