首先，要学习和了解IGBT相关的知识，需要从以下几个方面入手
- 基础电子器件知识：了解半导体器件的基本原理，掌握PN结、MOSFET器件等相关概念。
- 功率半导体器件概述：了解功率半导体器件的分类、主要特性和应用领域，包括IGBT、MOSFET、BJT等。
- IGBT的结构和工作原理：学习IGBT的结构组成、主要特点和工作原理，明确掌握IGBT的PNP-N 型结构、集电极、发射极、栅极等关键部分的作用。
- IGBT的主要性能指标：了解IGBT的主要性能指标，如漏极电流、导通电压降、关断电压、开关速度等。学习如何选择合适的IGBT器件以满足应用需求。
- IGBT的驱动和保护电路：学习IGBT的驱动和保护电路设计，包括驱动电路的主要功能、控制信号和电源要求，以及如何设计过流、过温、过压等保护电路。
- IGBT的应用领域：了解IGBT在电力电子、工控自动化、交通运输、新能源等领域的应用，学习实际应用中的电路设计、故障排除和维护等技术。
“在学习过程中，可以参考相关教材、学术论文或专业网站上的资料，也可以参加相关课程或培训，结合实践进行项目实践来加深理解。”

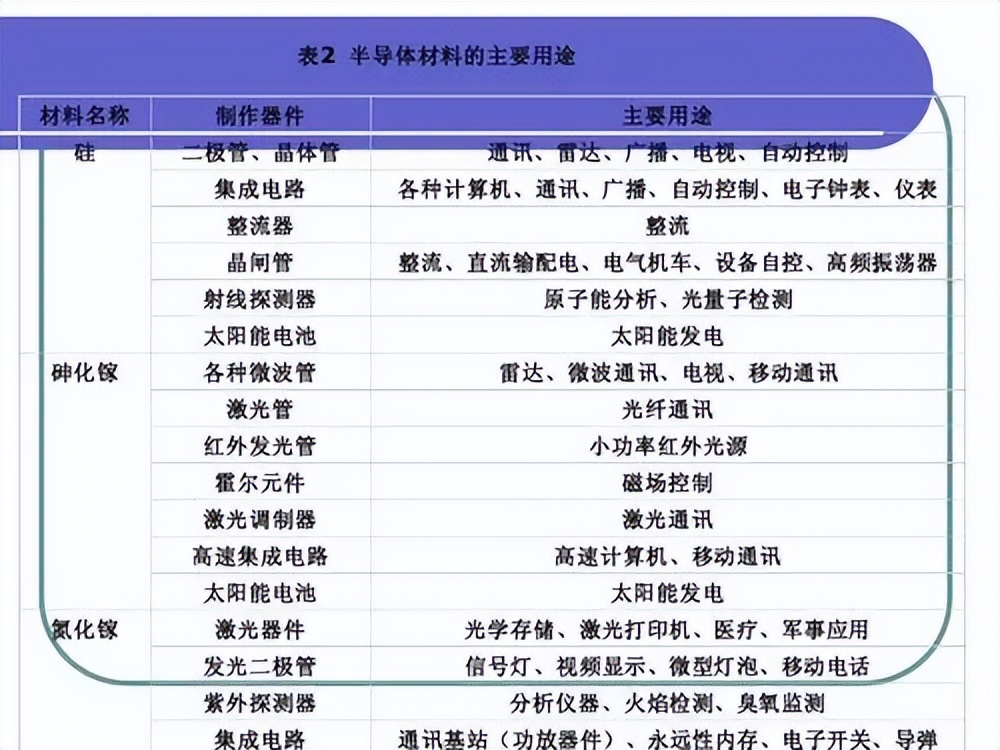

一、半导体器件的基本原料主要包括以下几种材料：
1. 硅（Silicon）：硅是最常用的半导体材料之一
，其原子结构可以在两个主要状态间切换，即半导体材料和绝缘体材料之间。硅是制造集成电路（Integrated Circuits，ICs）所用的主要材料。
2. 砷化镓（Gallium Arsenide，GaAs）：砷化镓是另一种常用的半导体材料，它在高频和光电器件中广泛应用，因为它在这些方面具有较好的性能。
3. 砷化铟镓（Indium Gallium Arsenide，InGaAs）：砷化铟镓是一种用于制造光检测器、光放大器等光通信器件的半导体材料，具有优异的光电特性。
4. 硅化合物（Silicon-based compounds）：硅化合物是通过将硅与其他元素（如碳、氮、氧、磷等）结合而成的材料，如碳化硅（Silicon Carbide，SiC）和氮化镓（Gallium Nitride，GaN），它们在高温、高压和高功率应用中具有很好的性能。
5. 其他材料：除了以上几种常见的半导体材料外，还有一些其他材料，如硒化铟（Indium Selenide，InSe）、锗（Germanium，Ge）等，它们也在特定的领域中得到应用。
这些材料是制造半导体器件所必需的基本原料，经过特定的工艺加工和处理后，可以制造出各种不同类型的半导体器件。他们的导电能力介于导体和绝缘体之间，所以叫半导体。
半导体材料具有许多特殊性质，以下是其中一些重要的特点：
1. 电导率可调：半导体的电导率介于导体和绝缘体之间。通过添加掺杂剂（例如添加少量的杂质），可以改变其电导性质，从而使其具有导电或绝缘的特性。
2. 半导带结构：半导体材料的能带结构决定了其电导性质。在纯净的半导体中，价带（最高填充能级）和导带（最低未填充能级）之间存在禁带隙，只有当外界能量提供足够的激发能使电子跃迁到导带时，才能导电。
3. 温度敏感性：半导体的电导率随温度的变化而变化。通常情况下，晶体温度升高，半导体的电导率会增加。
4. 光电效应：半导体材料可以将光能转化为电能，这种现象称为光电效应。当光照射在半导体上时，光子的能量会激发电子跃迁至导带中，从而产生电流。
5. 逆向击穿：半导体在外部电压作用下，当电压超过一定阈值时，会导致逆向击穿。这时，电流迅速增大，导致半导体失去控制，功率耗散加大。
这些特殊性质使得半导体材料在电子和光电子器件中发挥着重要作用，如晶体管、光电二极管、光伏电池等。

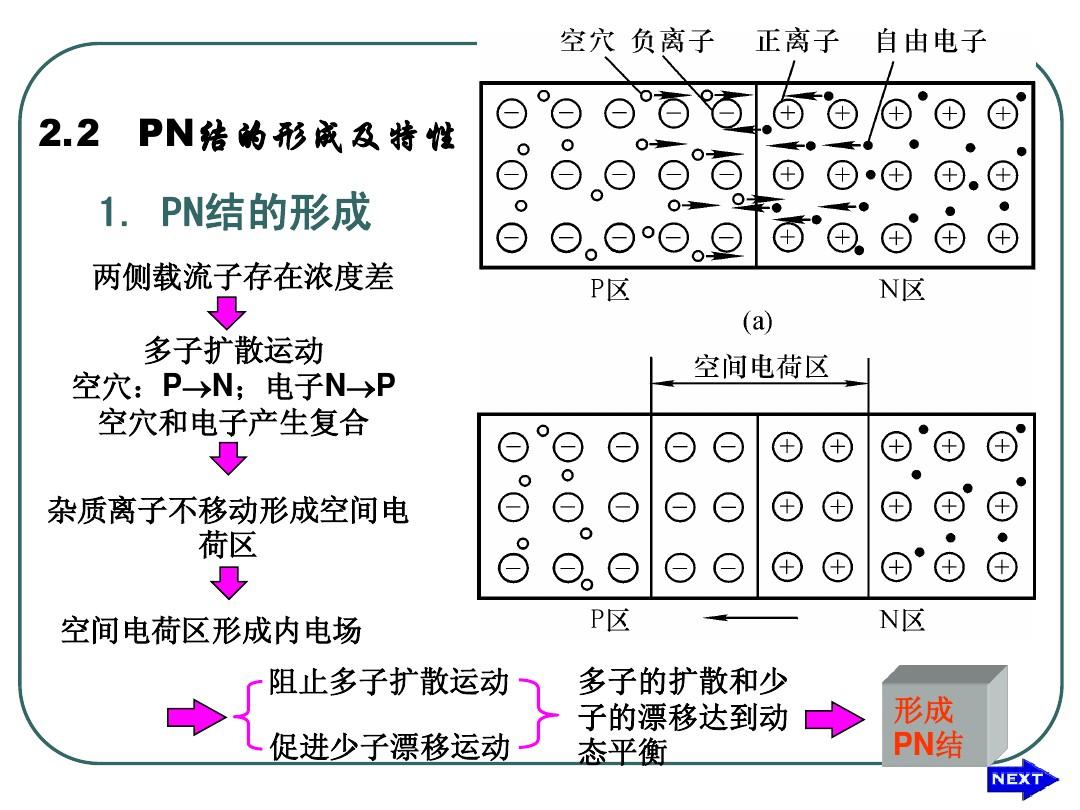

PN结是一种半导体器件的结构，由一块P型半导体与一块N型半导体相接而成。
P型半导体中的杂质原子通常是三价元素，如硼（B）或铝（Al），因此产生了缺电子的空位，被称为正偏载。N型半导体中的杂质原子通常是五价元素，如磷（P）或砷（As），因此产生了多余的自由电子，被称为负偏载。当P区与N区相连接时，形成了PN结。
PN结显示了一些重要特性。首先，PN结具有电流单向导通性。当施加正向偏置时，P区成为正电荷极性，N区成为负电荷极性，形成了电场，电子从N区向P区移动，而空穴从P区向N区移动，形成了电流。当施加反向偏置时，电场抑制了载流子的移动，因此电流极小。其次，PN结具有整流作用。正向偏置时，电流能够流动，而反向偏置时，电流几乎不流动。
PN结在半导体器件中有广泛应用，例如二极管、光电二极管和晶体管等。它们的工作原理都是基于PN结的特性。
二、功率半导体器件的分类、主要特性和应用领域

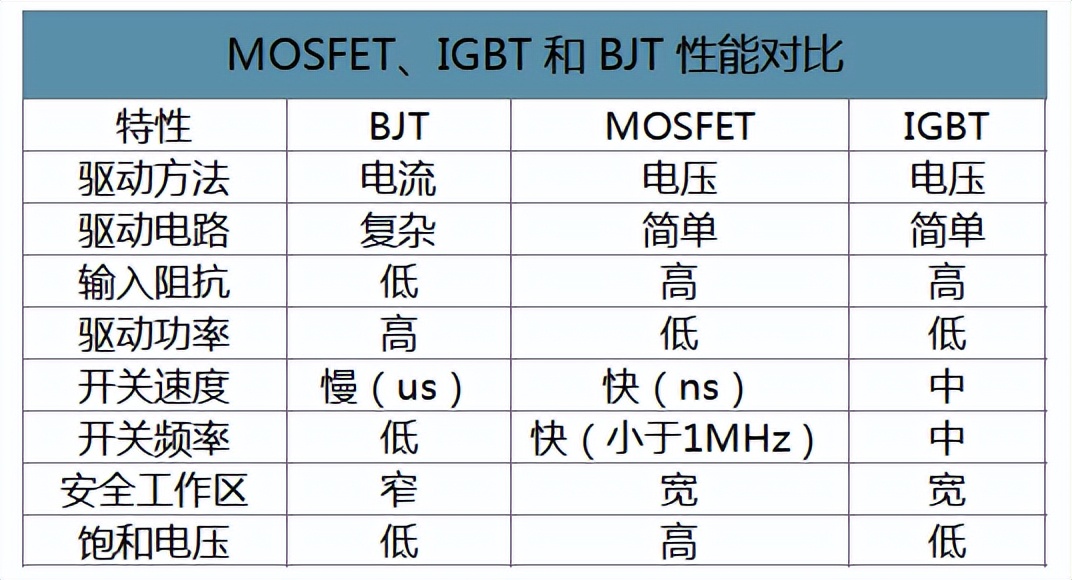

功率半导体器件是用于控制和调节电力转换的电子器件，常见的功率半导体器件包括IGBT、MOSFET和BJT。它们各具特点，适用于不同的应用领域。
1. IGBT（Insulated Gate Bipolar Transistor）：IGBT是一种高压、高电流功率开关器件，结合了MOSFET和BJT的优点。主要特性包括：低开关损耗、高开关速度、较低导通压降和较高的工作电压。它们广泛应用于变频器、电动汽车驱动器、电力传输和工业用途。
2. MOSFET（Metal-Oxide-Semiconductor Field-Effect Transistor）：MOSFET是一种擦控型功率半导体器件，适用于低压和*功中**率应用。主要特性包括：低导通压降、高开关速度、较小的输入电流和较低的开关损耗。MOSFET广泛应用于逆变器、电动机驱动器、电源和太阳能逆变器等领域。
3. BJT（Bipolar Junction Transistor）：BJT是一种有源型功率开关器件，适用于中压和高功率应用。主要特性包括：具有较高的开关速度、较低的导通压降、较高的工作电流和较大的功率容量。BJT常用于电动机驱动器、功率放大器和电源控制等领域。
需要注意的是，每个器件的具体特性（如电压、电流和功率容量）会因型号和厂商而有所不同，选择器件时应根据具体应用要求进行评估和比较。

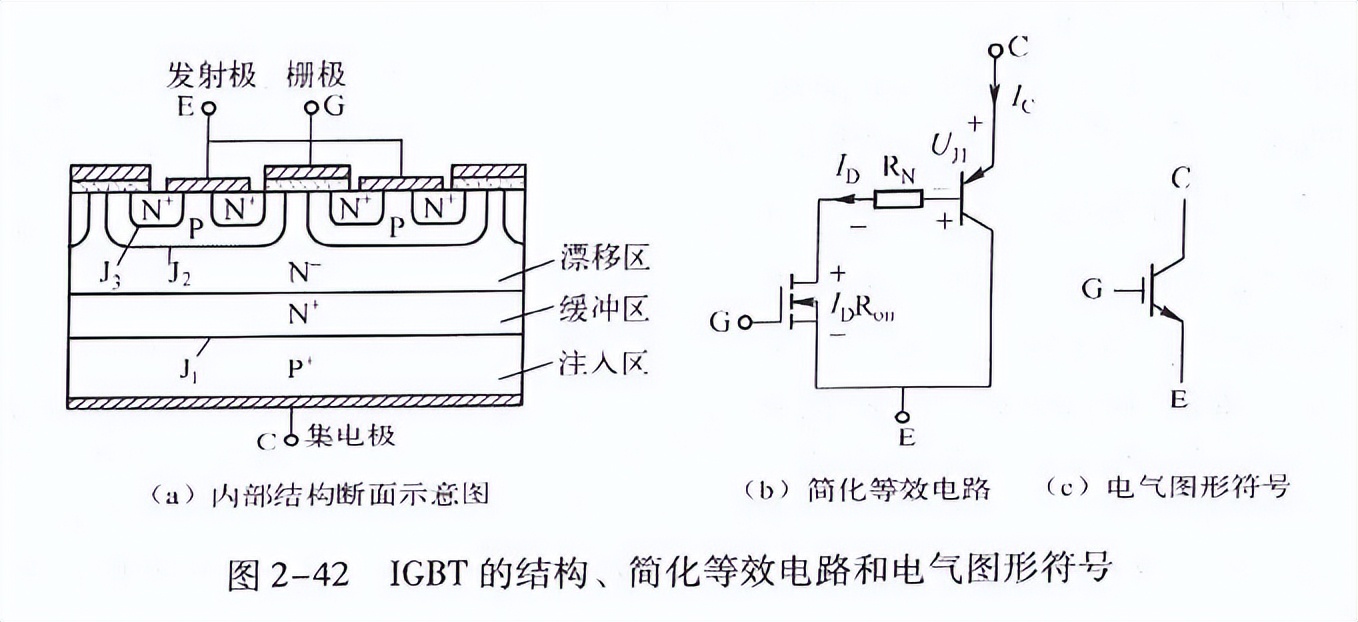

三、IGBT的结构和工作原理
IGBT是绝缘栅双极性晶体管（Insulated Gate Bipolar Transistor）的缩写，它是一种半导体功率开关器件。IGBT结合了MOSFET的高阻抗控制性能和双极性晶体管的低导通压降能力。
IGBT是一种电力半导体器件，由三个主要构造部分组成：
1. 原子注入区（N区和P区）：IGBT具有一个P区（阳极），嵌入在一个N区（阴极）中。这种结构类似于MOSFET（金属-氧化物半导体场效应晶体管），但在表面上多了一个P+区域。
2. 金属栅极（Gate）：IGBT的栅结构由一个绝缘层和一个金属栅丝组成。绝缘层可以阻断栅极电流并隔离栅极和源极之间的电荷。
3. 绞股结构（Emitter）：绞股结构用于连接P区和N+区（漏极）。它提供了低电压降和高电流传输能力。
这些构造使得IGBT在控制级别的电压和高电流下具有低导通电阻和高开关速度的特性。因此，IGBT成为了许多电力电子应用中常用的开关器件，包括电机驱动、变频器、逆变器、电源等。

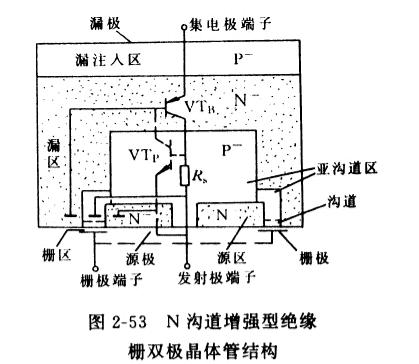

IGBT的结构由四个区域组成：N+储存区，N-漂移区，P-基区和N+发射区。N+储存区与N-漂移区之间的结为二极管结，P-基区与N-漂移区之间的结为PN结。结构中还包括一个隔离栅极氧化层和源极、漏极电极。
IGBT的工作原理可以分为三个主要步骤：导通、关断和励磁。
1. 导通：
当栅极与源极之间的正电压大于门极阈值电压时，栅极提供的电荷会形成N-漂移区和P-基区之间的N沟道。当正电压施加在集电极上时，三极管结导通，电流可以从漂移区流向集电极。
2. 关断：
当栅极-源极电压变为负电压或降低到一定程度，栅极电压无法维持N沟道的形成。此时，N沟道关闭，三极管结开始阻断，漂移区的载流子减少，电流无法通过。
3. 励磁：
为了保证IGBT可靠导通，需要在导通期间为栅极充电以维持N沟道的形成和维持。通过施加一定的正电压，栅极电荷可以累积，维持N沟道的导通。在关断状态时，应该将栅极电压降低到零或负电压，以确保IGBT完全关断。
IGBT具有低开关损耗、高开关速度、高短路容忍电流等优点，广泛应用于交流变频器、电力电子设备等领域。
四、IGBT的主要性能和指标
1. 最大承受电压（VCE）：表示IGBT能够承受的最大工作电压。这是确保设备能够在安全范围内工作的重要指标。
2. 最大承受电流（IC）：表示IGBT能够承受的最大工作电流。这决定了IGBT的功率处理能力。
3. 开关速度：指IGBT的开关速度，包括开启时间和关闭时间。开关速度越快，设备的反应速度和效率将更高。
4. 饱和电压压降（VCEsat）：表示IGBT在导通状态时的电压损失。饱和电压压降越小，设备的效率越高。
5. 输入电容（Cies）和输出电容（Coes）：分别表示IGBT的输入和输出电容。这些电容影响着IGBT的响应速度和开关损耗。
6. 温度特性：IGBT的性能随温度的变化而变化。温度特性指标包括导通电压温度系数和关断电流温度系数等。
7. 可靠性指标：包括寿命、可靠度、抗辐射能力等。这些指标决定了IGBT在长期使用过程中的稳定性和可靠性。
不同的应用场景对这些性能指标的要求不同，选择适合的IGBT需要综合考虑以上因素。
五、IGBT的驱动和保护电路
IGBT（Insulated Gate Bipolar Transistor，隔离栅双极晶体管）是一种特殊的功率半导体器件，常用于高压、高频和高功率应用中。为了确保IGBT的正常工作和保护其免受损坏，通常需要设计相应的驱动和保护电路。
1. IGBT驱动电路：
- 隔离门控驱动器：IGBT通常需要高电压的门极信号来触发和控制，隔离门控驱动器用于提供电气隔离和最小化干扰。它通常由隔离变压器、驱动电路和输出级组成。
- 高速驱动器：IGBT的开关速度较快，需要快速切换门极电压来实现高效率。高速驱动器可提供快速上升和下降的电压脉冲，使IGBT能够迅速开关。
- 驱动保持电路：IGBT的驱动信号通常以脉冲形式提供，驱动保持电路可确保驱动信号维持在设定的水平，并提供足够的电流能力。
- 温度补偿：IGBT的特性可能会随着温度的变化而改变，温度补偿电路可用于校正驱动信号，以保持IGBT的正常工作。
2. IGBT保护电路：
- 过电压保护：当输入电压超过设定的最大电压时，IGBT可能会受到损坏。过电压保护电路可监测输入电压并在超过限制时切断电源供应。
- 过电流保护：当IGBT通电时，如果流过其的电流超过了预定的限制，可能会导致设备过热或损坏。过电流保护电路可监测电流并在超过限制时关闭IGBT。
- 温度保护：IGBT的温度过高可能导致失效。温度保护电路可检测IGBT的温度，并在超过限制时采取适当的措施，例如减小驱动电流或切断电源供应。
- 短路保护：当IGBT输出短路时，可能会导致高电流流过，造成损坏。短路保护电路可快速检测短路并采取相应的措施。
请注意，IGBT的驱动和保护电路的设计应根据具体的应用需求和IGBT的规格进行。以上仅提供了一些常见的驱动和保护电路概念，实际的电路设计可能需要进行更详细的分析和优化。

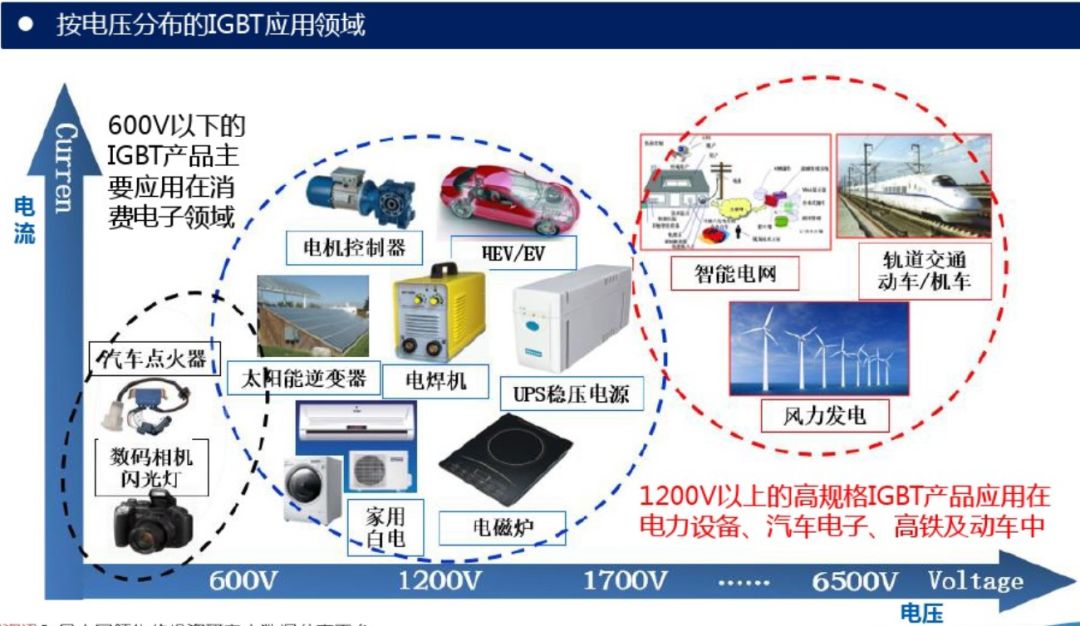

六、IGBT的应用领域
1. 变频器：IGBT通常用于交流电驱动和电机控制应用，如工业驱动系统、电动汽车、风力发电、电梯和火车牵引等。
2. 可再生能源系统：IGBT发挥关键作用，用于太阳能发电系统、风能发电系统和其他可再生能源装置中，以将收集到的能源转换为可用电能。
3. 电力传输和分配系统：IGBT被用于电力变压器、电力变流器、电压调节器等电力传输和分配系统中，以提高能量效率和稳定电压。
4. 汽车电子系统：IGBT在汽车的点火系统、电动助力转向系统、发动机控制单元等方面有重要应用，可以提高汽车的性能和燃油效率。
5. 家电和消费电子产品：IGBT被广泛应用于家电产品和消费电子产品，如空调、电冰箱、洗衣机和液晶电视等，以实现节能和高性能。
总之，IGBT的应用领域非常广泛，它在能源转换、电力控制、驱动系统和电子产品等领域都发挥着重要作用。
