前面和大家分享了黑胶碟，长头，唱针，这编是黑胶最后的一个环节，也是黑胶唱机调整技术重要的一部分，内容包含了很多唱臂调整的技巧，如果我的分享对你有帮助，记得收藏保存，分享给喜欢聆听黑胶的朋友。
唱臂的结构
除了唱头之外,唱臂的影响也很大,它的型式不一,价格高低亦甚悬殊,即令唱头盖都大有学问。
一、唱头盖(Headshell)
有些唱臂的唱头盖是拿不下来的,而能够取下来的唱头盖则有万用型和ADC型两种。
买唱头盖时你可以发现到它套有四条短线,这四条 短讯 号线是连接唱头用的,每条线的接点都有颜色注记:红色是右声道的+,绿色是右声道的-,白色是左声道的+,蓝色是左声道的-;这四种颜色的接法是Hi-Fi界通用,故千万不可接错。
将唱头与唱头盖接合的螺丝最好不是金属的,如果一定用金属的则必须套上尼龙圈。螺丝在尚未完全锁紧前,可将唱头前后及左右移动一下;前后移动是取得正确的超距(Overhang),左右移动是使唱针处于最正确的位置。
如果能将唱头盖与唱头完全结合在一起则重播音质更佳,有些唱头就是这样设计,像Ortofon首次推出的Concord唱头,但由于其外型设计较为「怪异」,故并未打开很大的市场。唱头盖通常都是铝合金製造,也有用宝石(SAEC即是),重量则在6克~20克之间为多。另外为了消除共振,许多唱头盖的正面和两侧都打有小孔,而且每个孔径都不一样。也有用木头来做唱头盖,据说木头的共振频率甚低。
二、臂管(Pipe Arm)

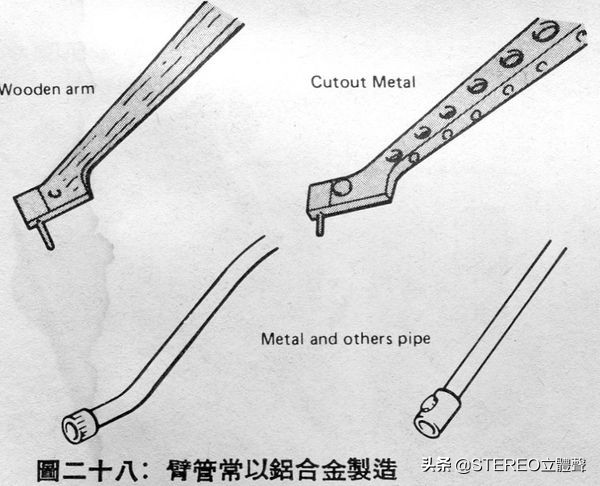

臂管有用木头、金属、铝合金製造,如图二十八所示,现在还有碳纤维,Technics很早就使用钛来做臂管,当然还是以铝管居多。

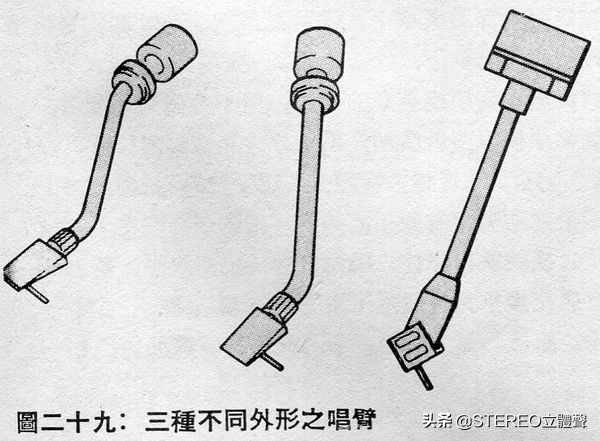

它的外型可分三大类:S型、J型和直线型,没有任何实际的理论可证明哪一型的唱臂最好,名厂SME与SAEC都着重于J型唱臂,而直线型唱臂也有高品质者,Syrinx的PU3虽然外观其貌不扬,但售价在700美金以上;Zeta和Odyssey的唱臂虽也是直线型,但售价更在千元美金以上,它们的唱头盖都不能更换。
三、平衡锤(Blance Weight, Counterweight)
平衡锤在唱臂的最末端,它应该具有相当的重量,其作用是前后旋转时可使唱臂处于最水平的位置,然后再往前旋转使唱臂失衡。在平衡锤前端有个针压刻环,可随着平衡锤转动,也可以自行转动。由于唱头加唱头盖的重量差异甚大,故为了配合重唱头,有些平衡锤还分两节(如SME的3009R),若唱头较轻则可拆下一节。

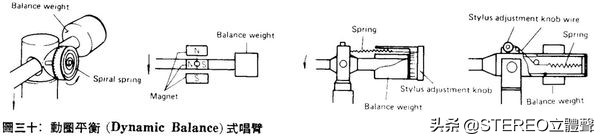

平衡锤的设计还牵涉到动态平衡系统与静态平衡系统,百分之九十以上的唱臂都是採用静态平衡式,它能在平顺的唱片上精确的滑行,而动态式唱臂则较适用于*放播**弯曲的唱片。在设计上,动态平衡唱臂都有弹簧(Spring),如图三十所示。
动态平衡的特点是将重量(针压)真正加在唱头上,而静态平衡则利用「失衡」的原理。有些直线型唱臂虽有平衡锤,但却没有针压刻度环,此环常设置在臂管上,可前后移动以调整针压,这也是属于静态平衡系统。
四、轴承系统(Bearing System)
唱针在唱片音纹上滑动要求是非常的平顺,因为它仅藉着音纹由外向内滑动,滑动之力并非唱臂本身产生,故轴承系统非常重要,在垂直及水平的轴承都要设计得很好。
(a)尖轴支撑系统(Angular Ball)
其水平及垂直移动以尖轴(Pivot)为主,它的移动范围较窄,见图三十一左边。
(b)宝石支撑系统(Sapphire)
这是典型的两点支撑系统,以尖轴控制水平移动,以蓝宝石负责垂直移动。
(c)滚珠支撑系统(Radial Ball)
枢轴以滚珠製成,其负载特性甚为稳定。
(d)刀锋支撑系统(Knife Edge)
这种型式是以V型的沟槽支持住刀锋似的边缘,沟槽的直线可以视做一点支撑式的延伸。由于刀锋是在V型沟槽中栖止,只由其本身的重量支持,唱臂提起时刀锋上移;双刀锋式是以双刀锋向上下边施压力而消除后座力;生产双刀锋支撑系统唱臂最着名的厂商是日本SAEC。
(e)一点支撑系统(One Point)
就唱臂的垂直和水平移动来说,一点支撑系统是最理想的,但它的缺点是对于撞击的防护能力非常薄弱。见图三十二,它仅以一支针(Needle)来支持整隻唱臂,它不但需要施加阻尼用的硅油,而且调校还非常困难,但一旦调妥后,一点支撑唱臂却能发出最佳的音质,MAYWARE以前有隻极着名的唱臂叫「程式四号」,就是採用一点支撑系统。
五、抗滑(Anti-skating)

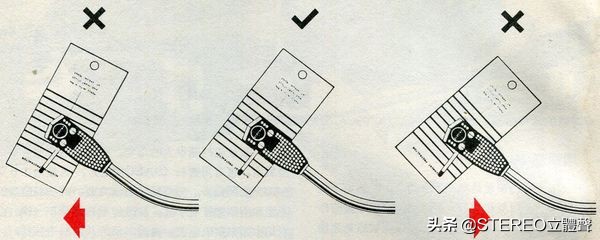

抗滑设备常是一个附有刻度的旋钮,但也可能是一个小重锤另外用线拉着。为什么唱臂须要抗滑,这有详加解释的必要。有关内滑力的发生,Hi-Fi界仍无定论,但内滑力的发生主要是由于唱针位置的超距及唱针与唱片的摩擦所引起的。所谓「超距」,是把唱臂移至唱片中心点,而唱针的针尖要与转盘轴心相差1.5cm左右的距离,因唱针超过轴心,故曰超距。若轴心超过唱针,那就是「短距」,短距时会有外滑力发生。
黑胶迷解释内滑力时都会绘一个来解释摩擦力和分力,但抗滑之所以不受重视的原因是:一、内滑力的力量很小,二、使用者通常是在盲目的情况下调整抗滑锤或抗滑旋钮。
六、举臂器(Arm Lifter)
几乎所有唱臂都附有举臂器,除某些廉价机种採用机械式,烧高级以上都採用油压举臂器,见图三十三,它也需要加装硅油,但由于是密封式,使用者不必另外添加。使用举臂器最重要的一点是:唱盘不使用时,一定要将举臂器置于下(Down)的位置!否则长时间后极易失效。
七、侧平衡(Lateral Balance)
大部份的唱臂都没有侧平衡装置,唱臂装在唱盘基座上,唱盘放在客厅的大理石桌上,几乎是不可能完全水平的;如果唱臂是S型或J型设计,而且灵敏度又高,当操作者完成全部归零及水平调整动作后,唱臂除会微微的上下漂动外,同时也会向左或向右(只有一个方向)滑动,此原因之发生即是唱盘未绝对水平。
图三十四是两种侧平衡调整装置,日本SAEC唱臂几乎每支都有侧平衡调整器,它是调整一个小重锤向左或向右以使唱臂完全水平。而SME的3009R是调整平衡锤(以六角扳手调整),并且在实际使用时,此侧平衡装置几乎一定要用到;故唱盘的绝对水平是非常重要的。
而唱臂的正确调整方法是:
①将所需唱头装上,并将唱针保护盖取下;
②将抗滑钮旋至0,如果是抗滑锤,则将它取下;
③旋转平衡锤使唱臂达到水平;
④针压刻度环旋至0的位置,但不要碰到平衡锤;
⑤旋转平衡锤至针压刻度环显示之正确刻度位置,好比是1.5克;⑥旋转抗滑钮至1.5克,或将抗滑锤挂上。如果你的唱臂有侧平衡装置,则侧平衡应在上述第③步之后调整。
记住:唱臂放置一定要水平,至五金材料店花几拾元买个木工用的水平仪来观察唱盘的水平,原装唱盘上的水平气泡珠只是装饰品而已!
OK今天我们就讲到这里，如果我的分享对你有帮助，请你点个赞，也希望你继续关注，这样你不会错过我下一个分享，另一个聊天我们下一次再谈。
