InnoDB数据页结构之其它结构

前言回顾

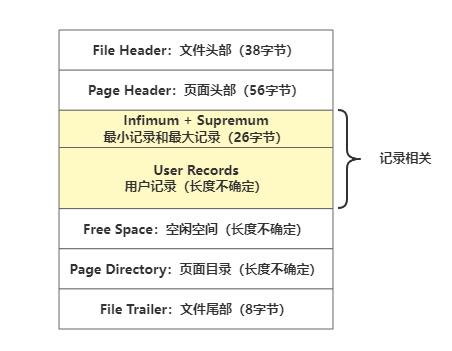

我们知道InnoDB数据页的基本结构如下所示

在前期文章中我们聊了最小记录、最大记录、用户记录、页面目录的详细结构，往期文章参考

InnoDB数据页结构（1）环境搭建

InnoDB数据页结构（2）之记录头信息解析

InnoDB数据页结构（3）之记录头信息分析

InnoDB数据页结构（4）之页目录

至于剩下的几部分就相对简单了，下面简单了解即可。

Page Header（页面头部）

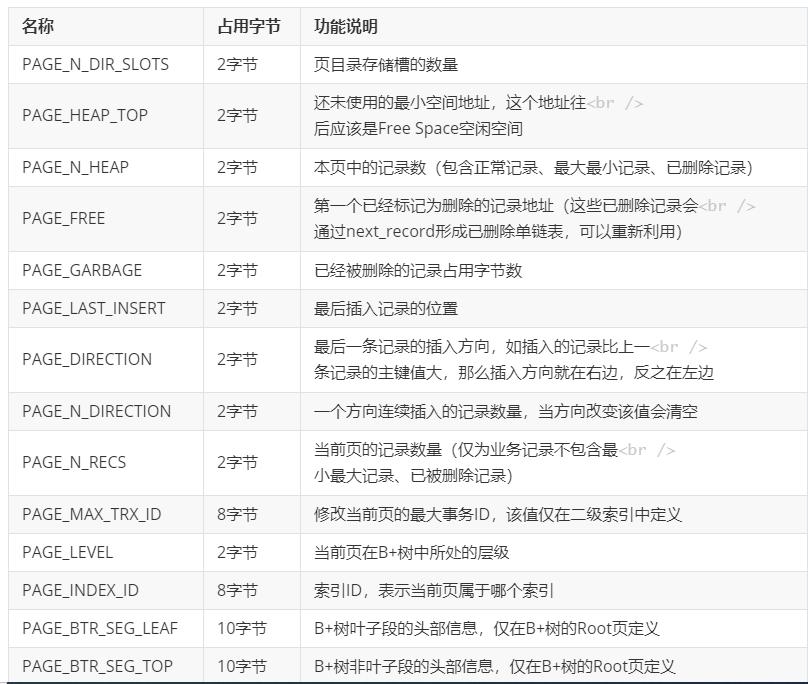

主要记录数据页的存储记录状态信息，如页目录中存储了多少个槽，当前数据页存储了多少条记录等等，固定占用56个字节，详细结构说明如下

File Header（文件头部）

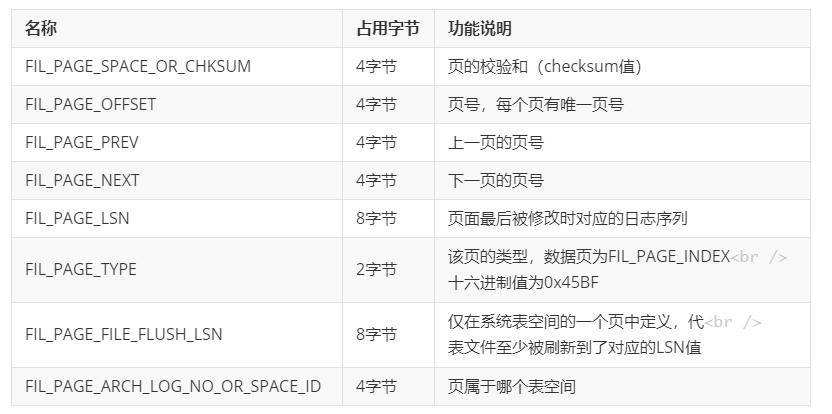

上面的数据页头部是仅针对数据页而言，而文件头部则是对于所有的页通用，它描述了各数据页的一些通用信息如页编号、上一页页号和下一页页号等，这部分固定占用38个字节，具体结构如下所示

校验和

这里有个概念 校验和 ，什么叫做校验和呢？

在数据处理和数据通信领域中，用于校验目的地一组数据项的和，通常用来在通信中，尤其远距离通信中保证数据的正确性和完整性。

其实我们在日常中也有过简单使用，如md5校验和常常被用来作为验证传输文件是否完整的算法，简单使用如下

## 创建一个测试文件test.txt内容如下
hello world
## 采用linux自带命令md5sum生成md5值，并且追加到test.md5文件中
[root@root ~]# md5sum test.txt > test.md5
## test.md5文件内容如下
6f5902ac237024bdd0c176cb93063dc4  test.txt
## 检查test.txt是否被修改(没有修改时)
[root@root ~]# md5sum test.txt -c test.md5
md5sum: test.txt: no properly formatted MD5 checksum lines found
test.txt: OK
## 如果将test.txt内容修改再次检验
[root@root ~]# md5sum test.txt -c test.md5
md5sum: test.txt: no properly formatted MD5 checksum lines found
test.txt: FAILED
md5sum: WARNING: 1 computed checksum did NOT match

FIL_PAGE_PREV和FIL_PAGE_NEXT

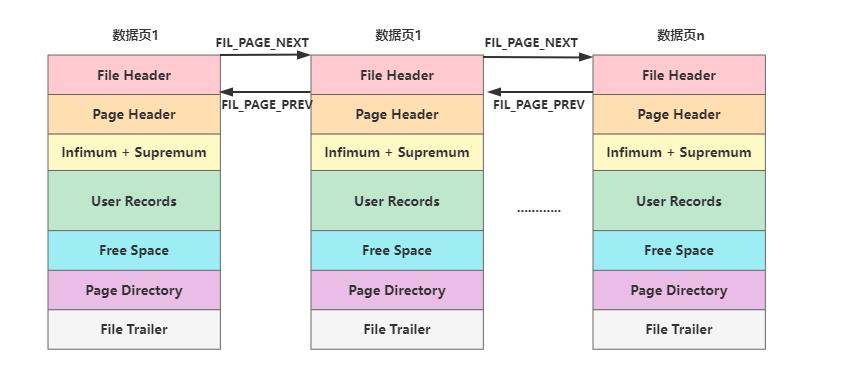

我们知道一个数据页普遍的大小是16k，而我们的业务数据可能一个数据页放不下，那么就需要多个数据页存放，将这些可能不连续的数据页关联起来，这里就需要FIL_PAGE_PREV和FIL_PAGE_NEXT，上一页和下一页的页号，那么这就可以组成简单的双向链表，如下所示。

不过需要注意的是除数据页外其它页不一定存在这两个属性值。

File Trailer

因为InnoDB存储引擎是将数据以页为单位加载到内存中处理，如果内存中的数据修改了将会同步到磁盘中，但如果同步到一半遇到服务器停电、磁盘损坏等故障就会导致数据页不完整，为此新增了File Trailer部分其目的就是为了保证数据页的完整性。

File Trailer固定占用8个字节，这8个字节分为两个小部分

• 前四个字节：是和File Header的FIL_PAGE_SPACE_OR_CHKSUM值对应，每当一个页修改了那么在同步前就会得到该页的校验和会先赋值给FIL_PAGE_SPACE_OR_CHKSUM，因为File Header的校验和在前面部分，会先同步到磁盘，如果整个页同步正常，那么最后这两个的校验和将是一致的，反正则说明同步异常。
• 后四个字节：是和File Header的FIL_PAGE_LSN值对应，同样也是为了保证数据页的完整性。
