机械制图装配图知识点

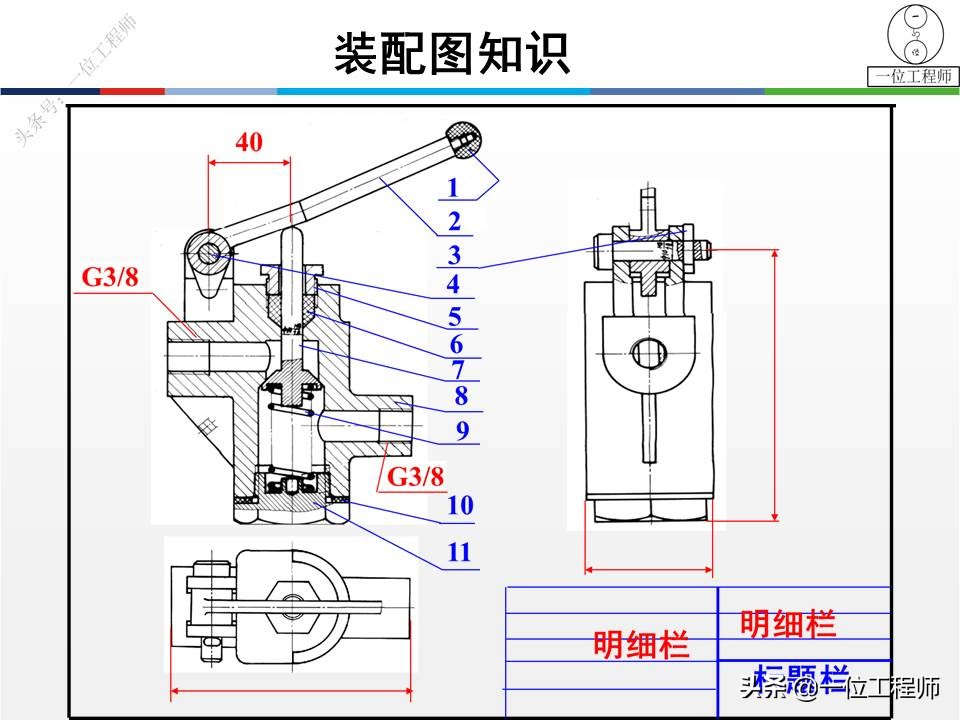

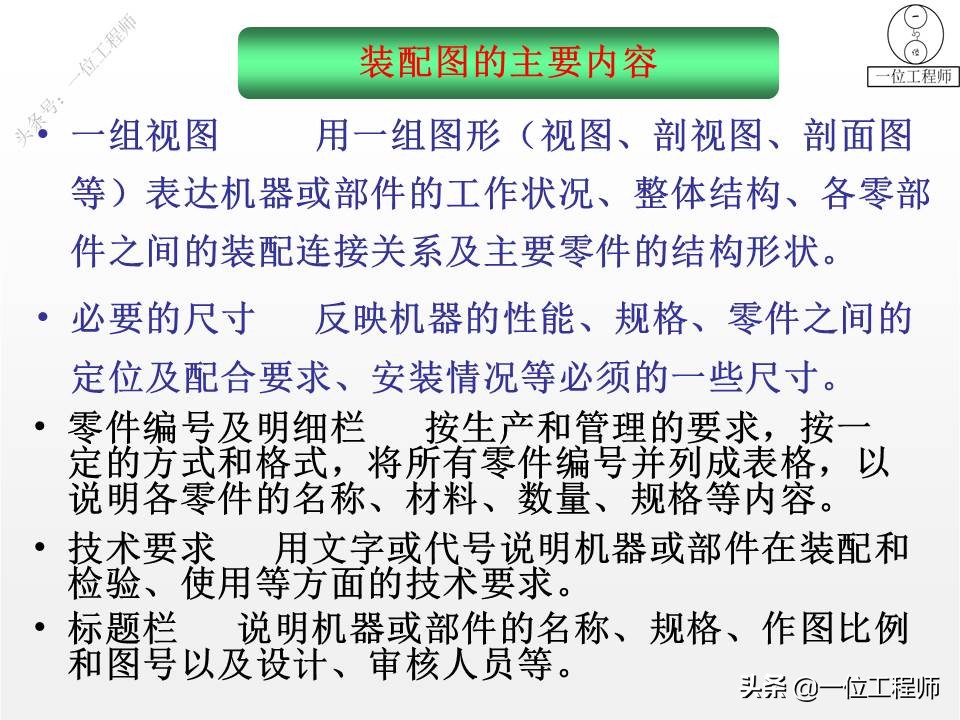

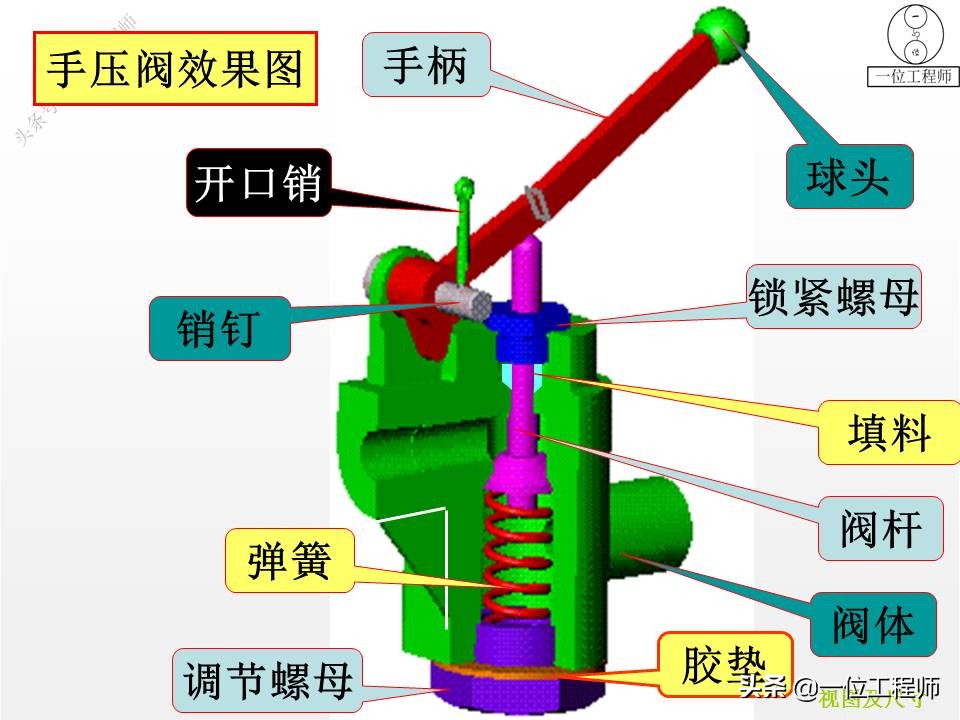

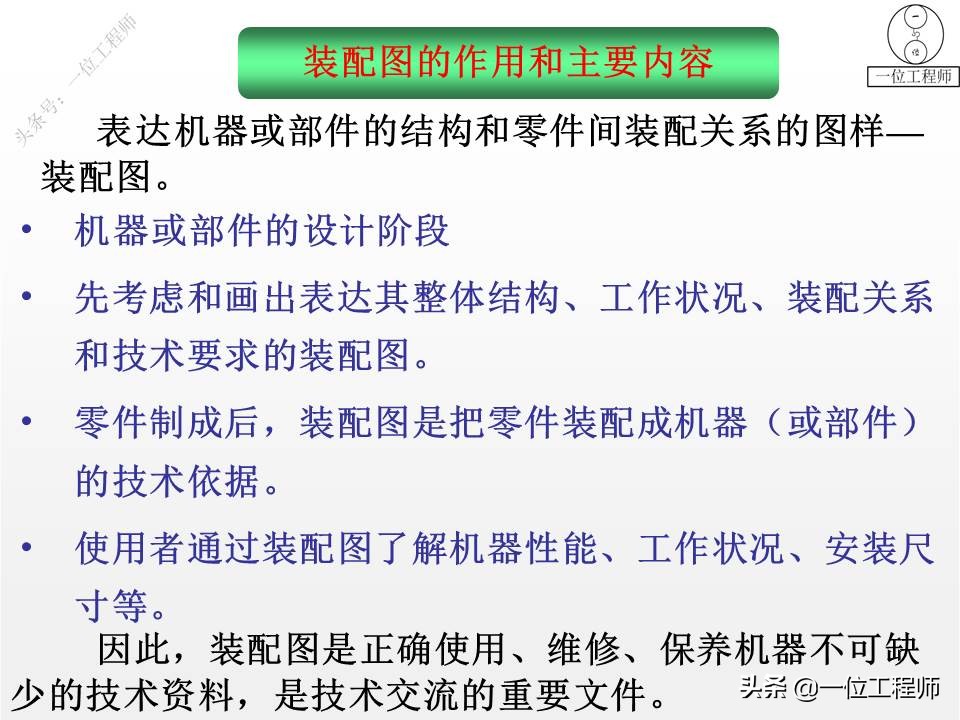

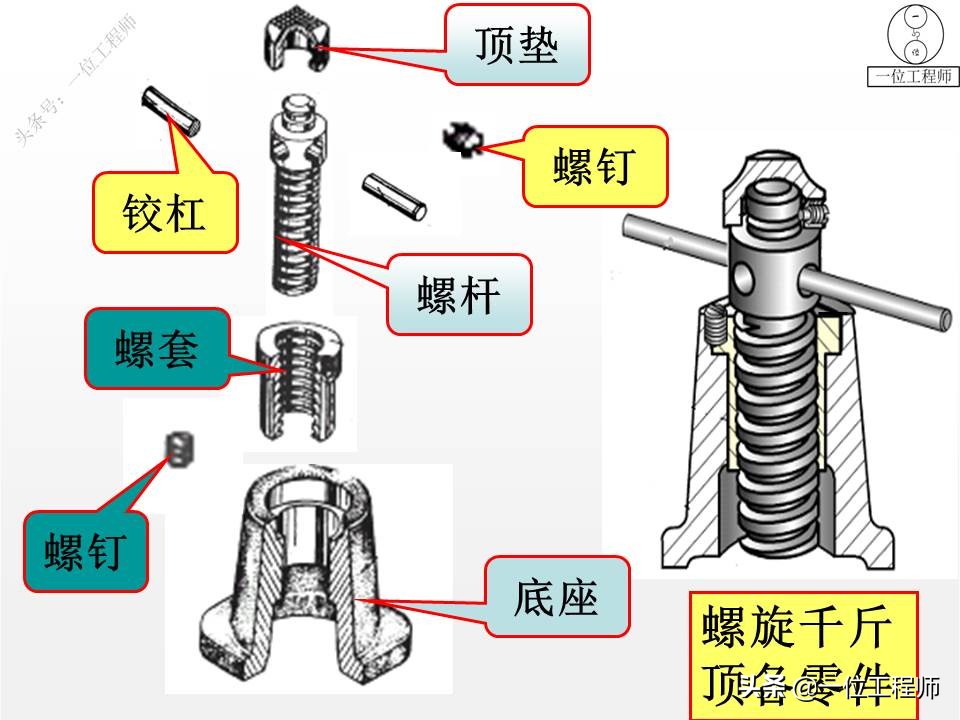

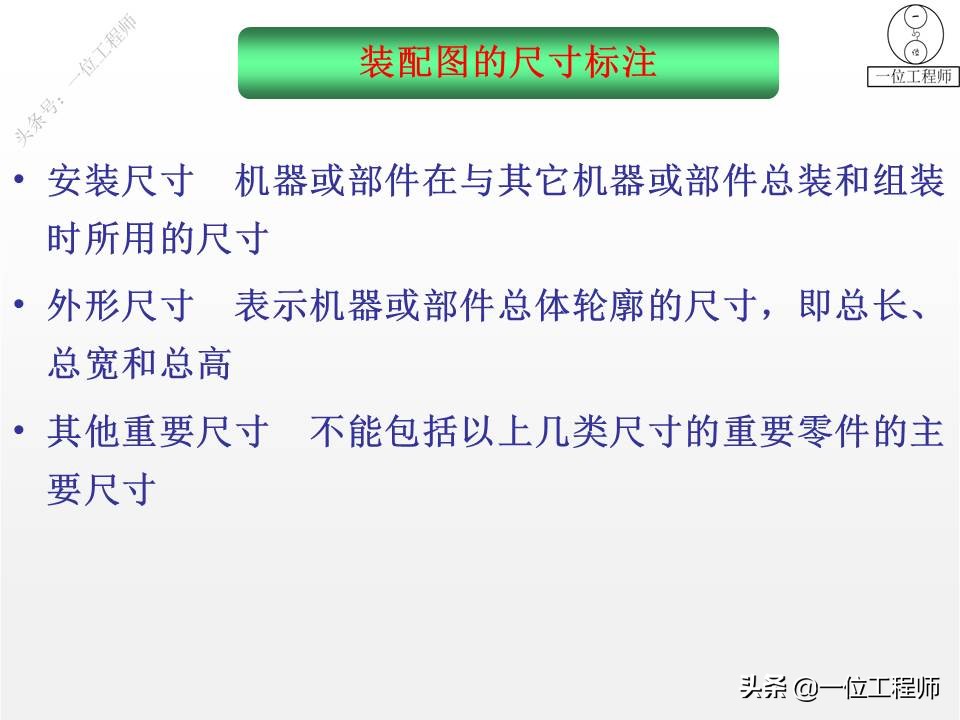

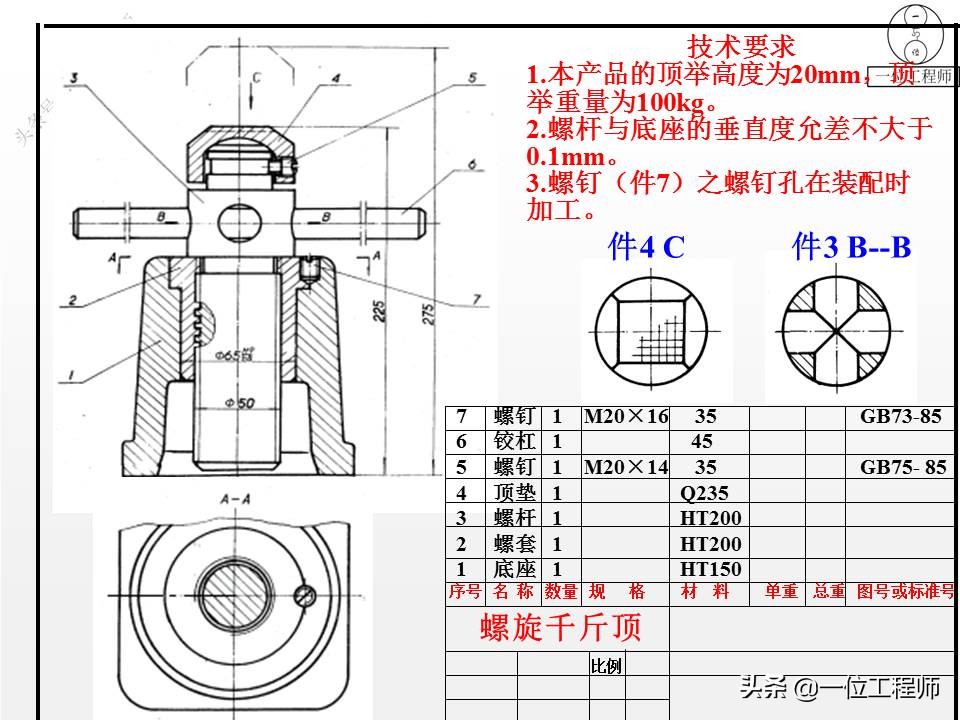

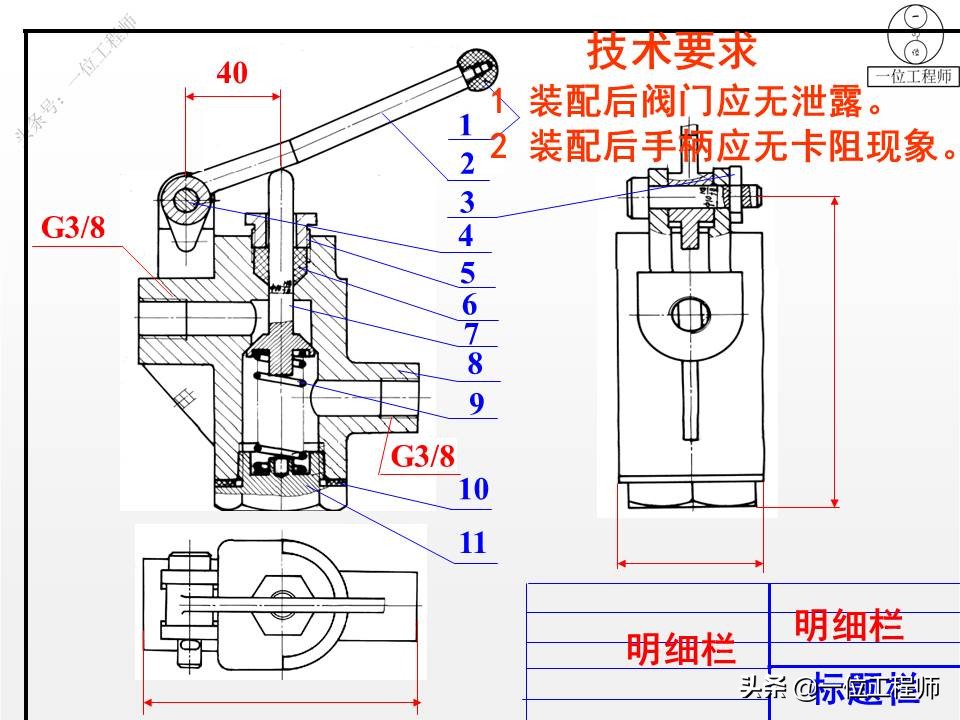

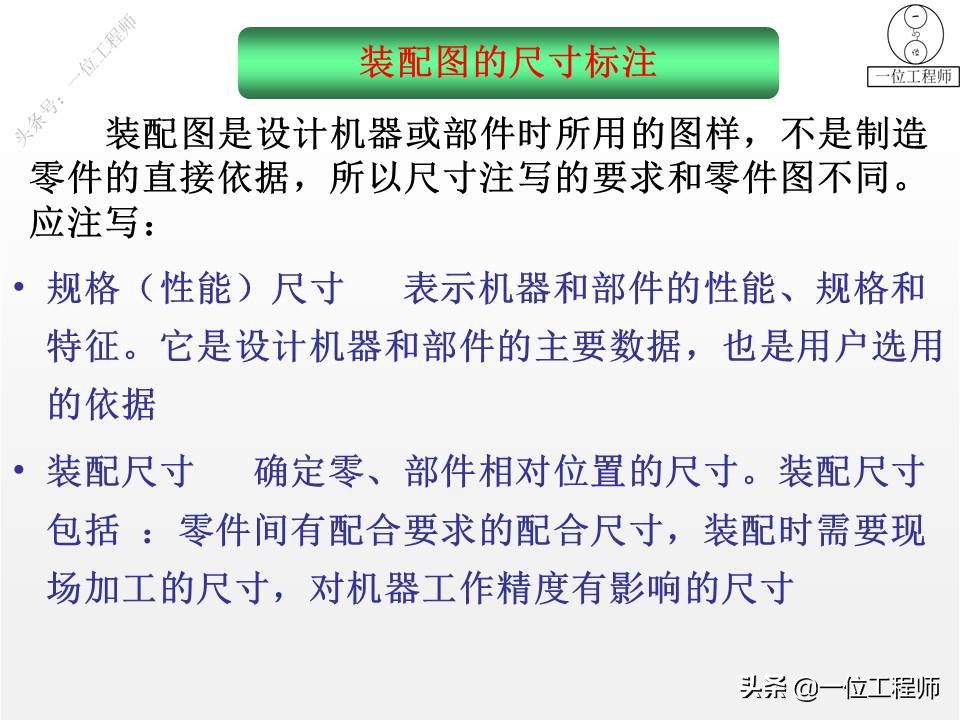

绘制装配图要点，以下几点画法要求均在PPT中进行详细说明。

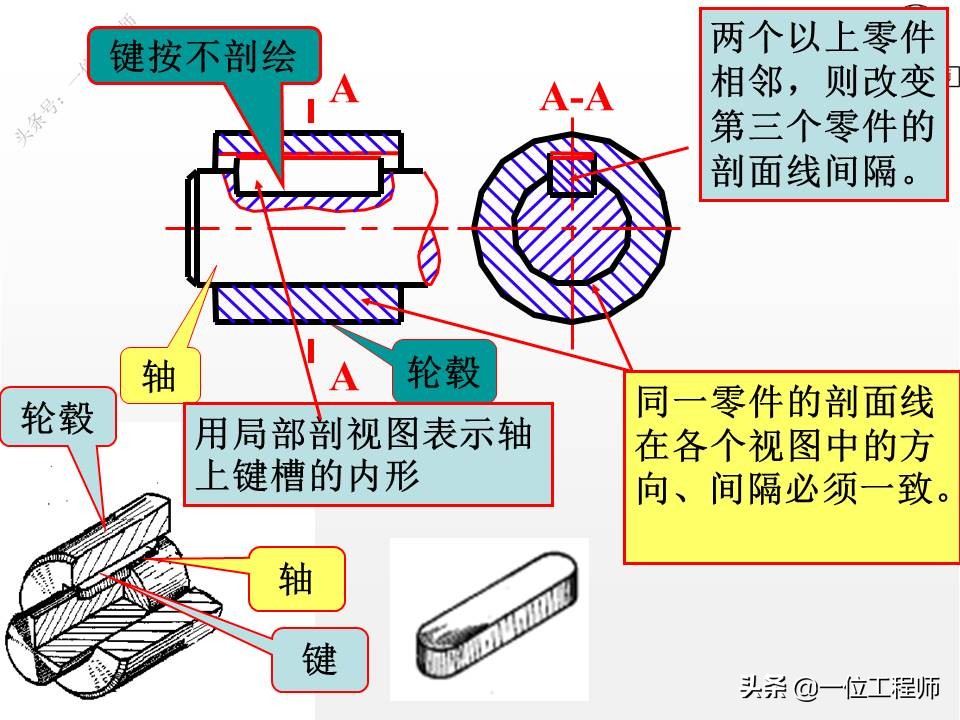

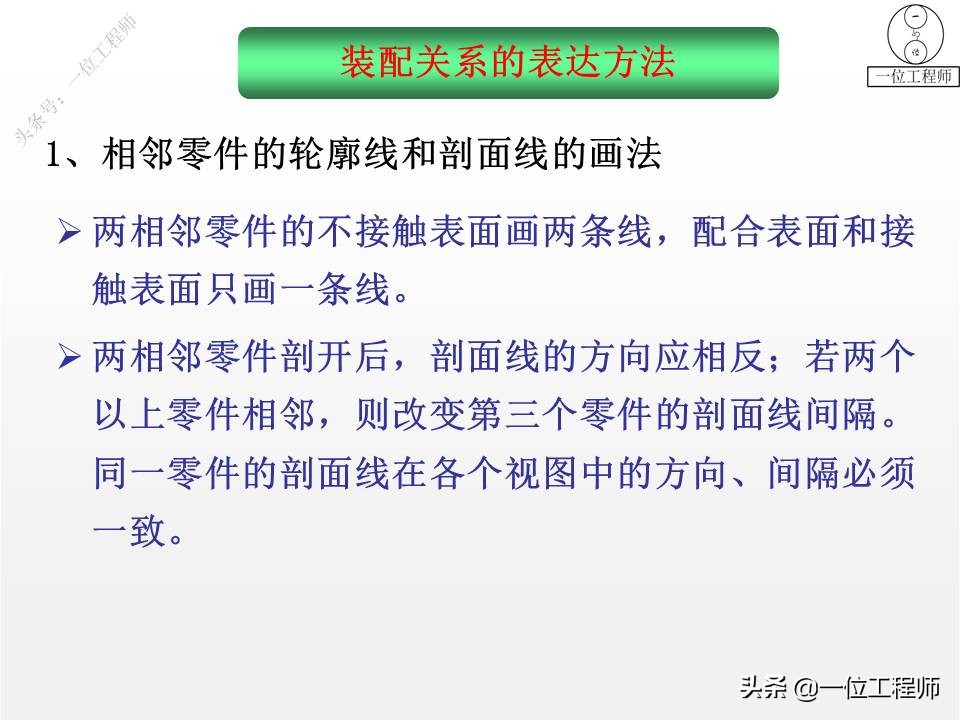

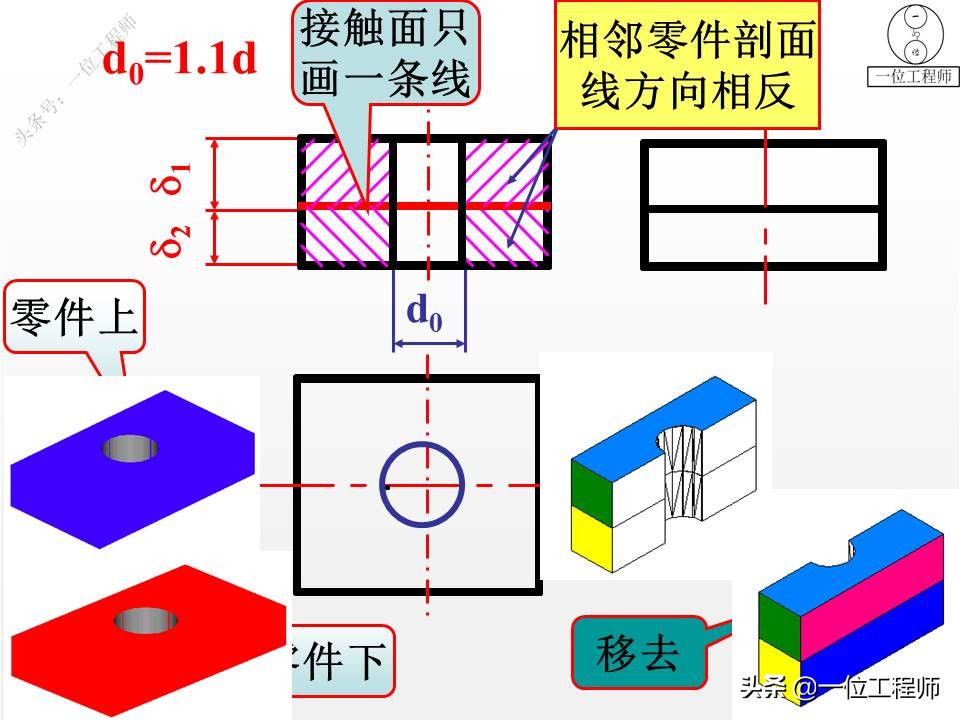

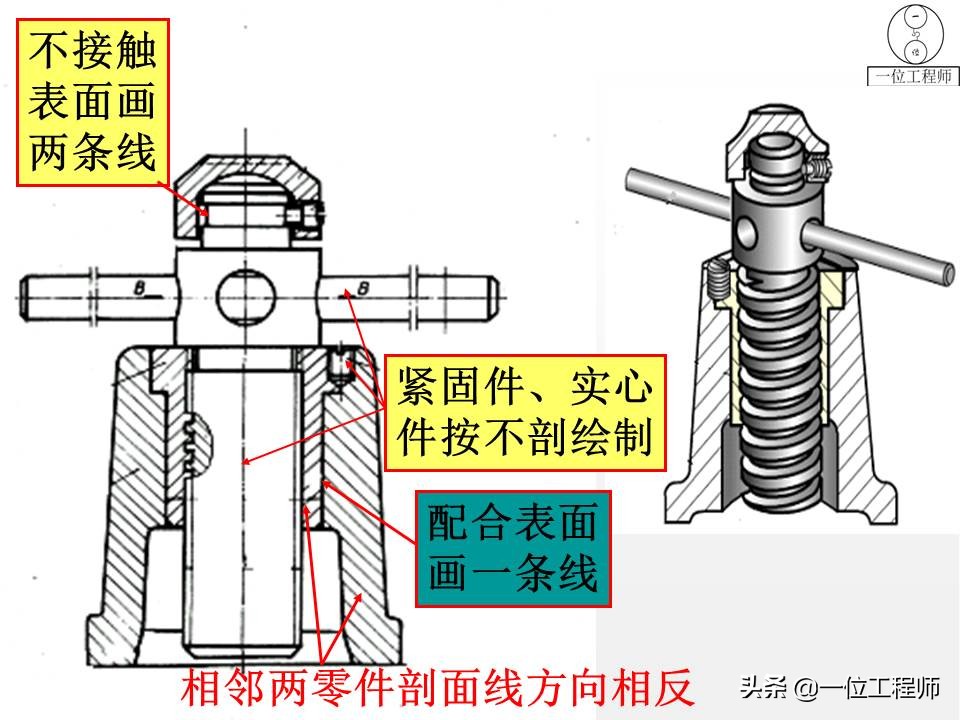

1、相邻零件的轮廓线和剖面线的画法；

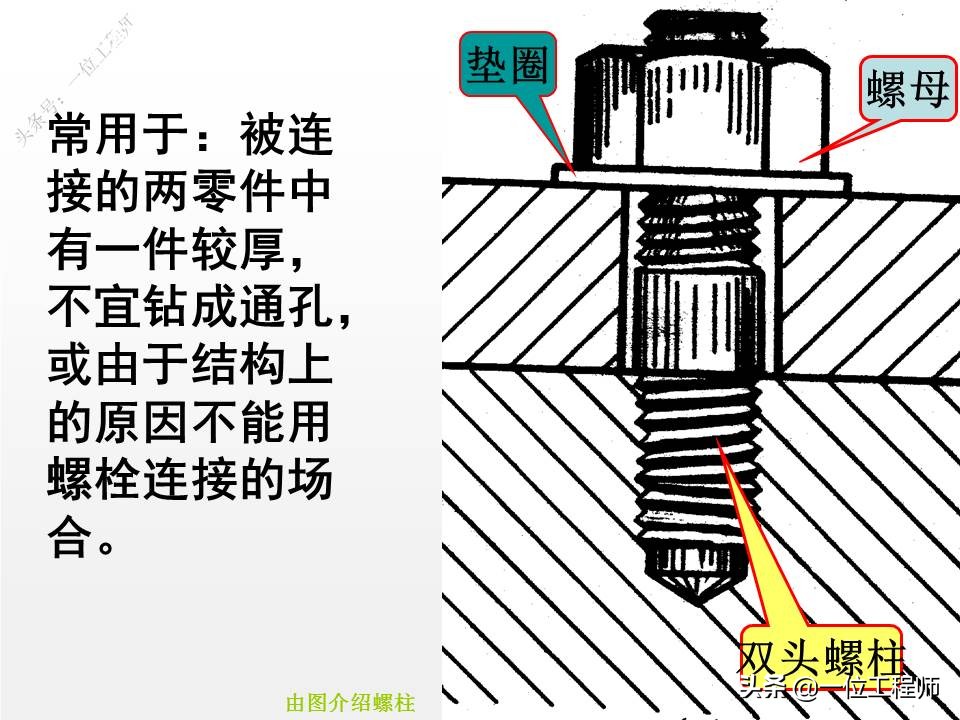

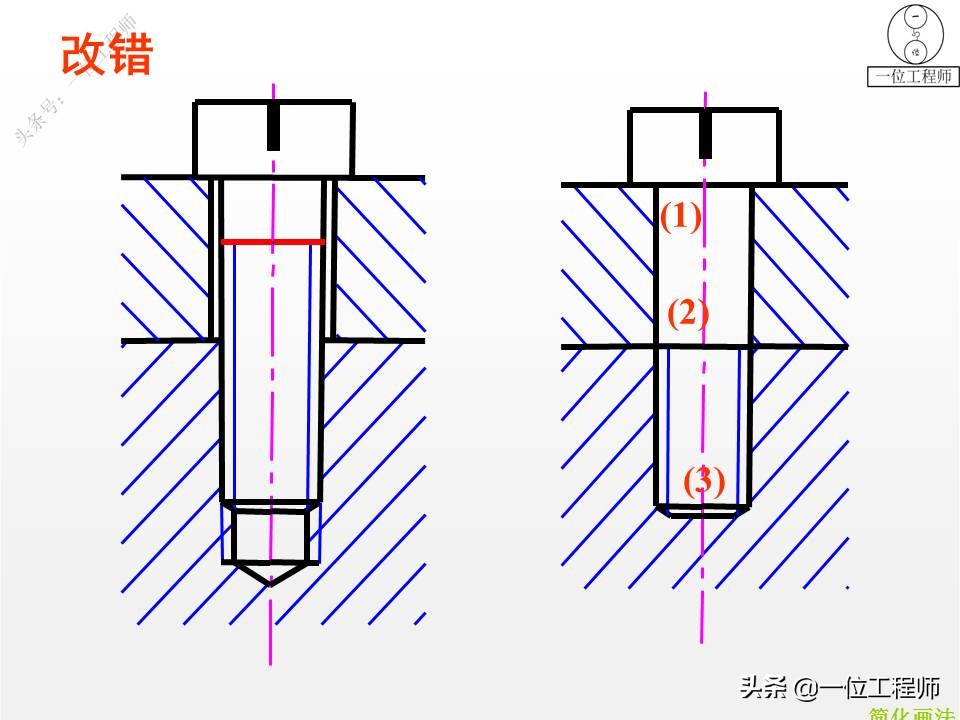

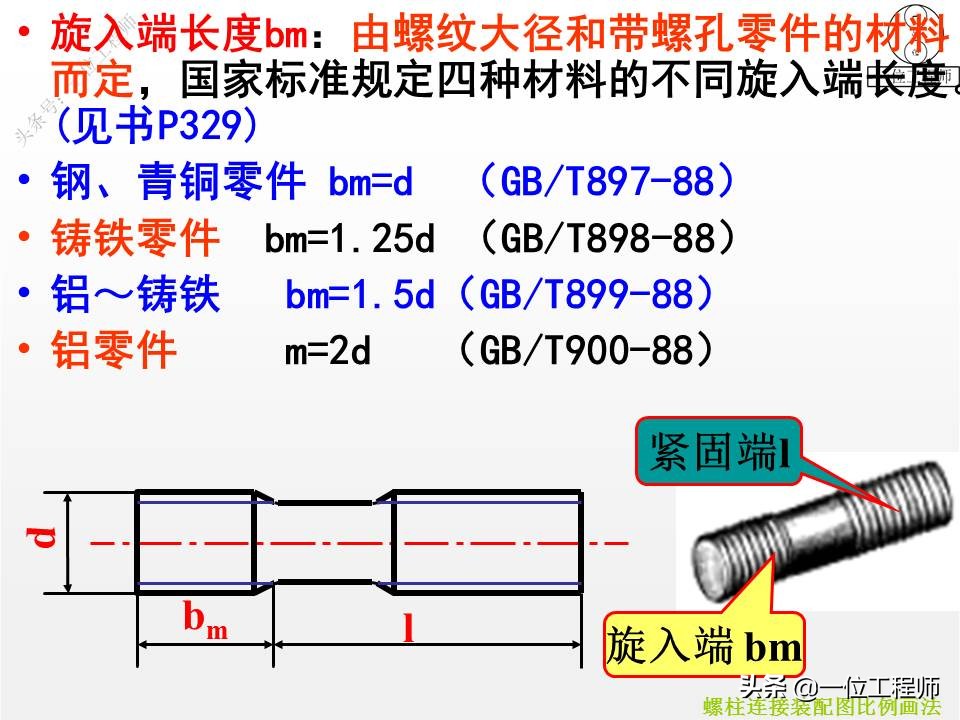

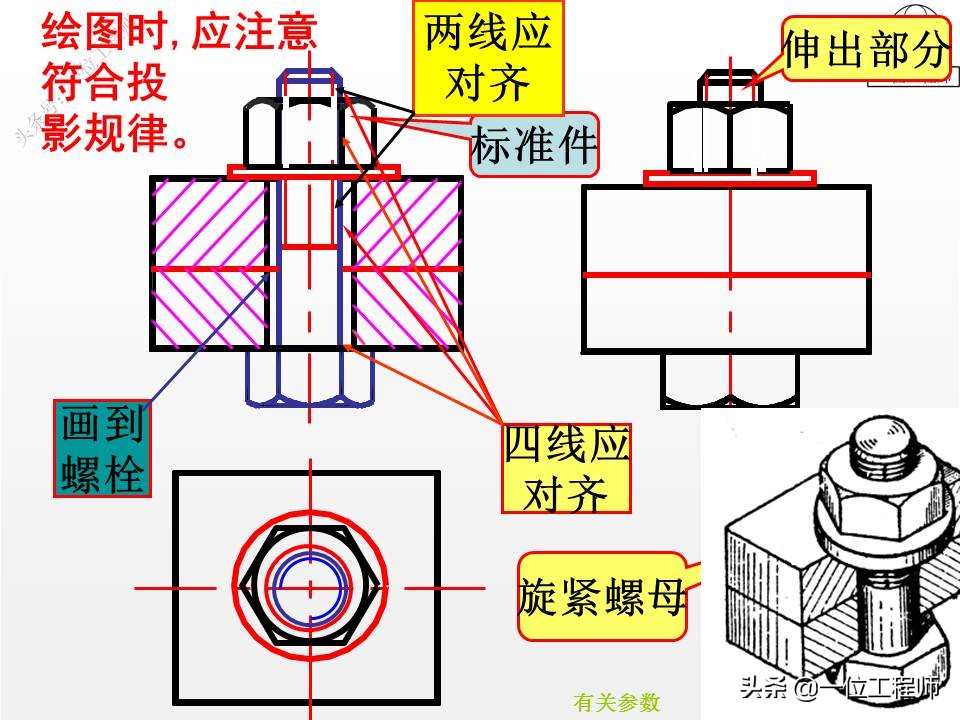

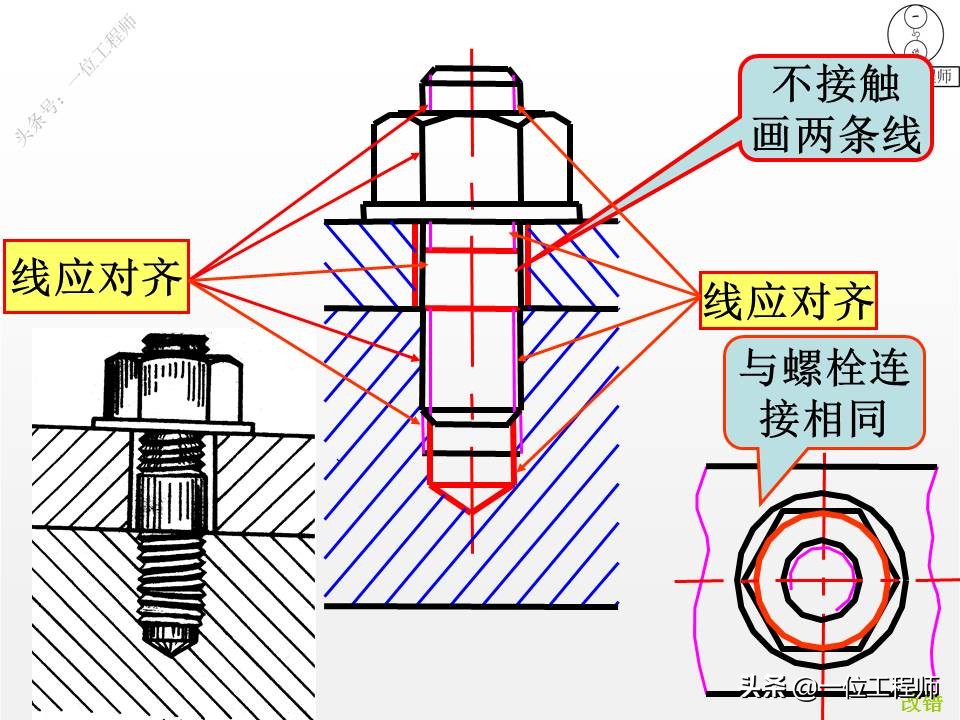

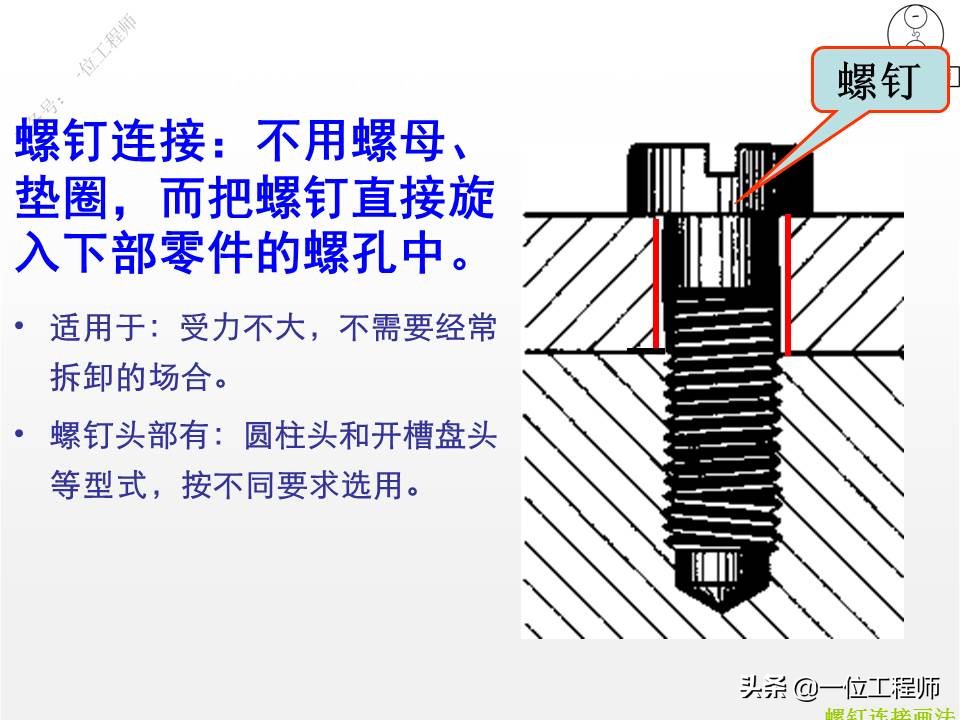

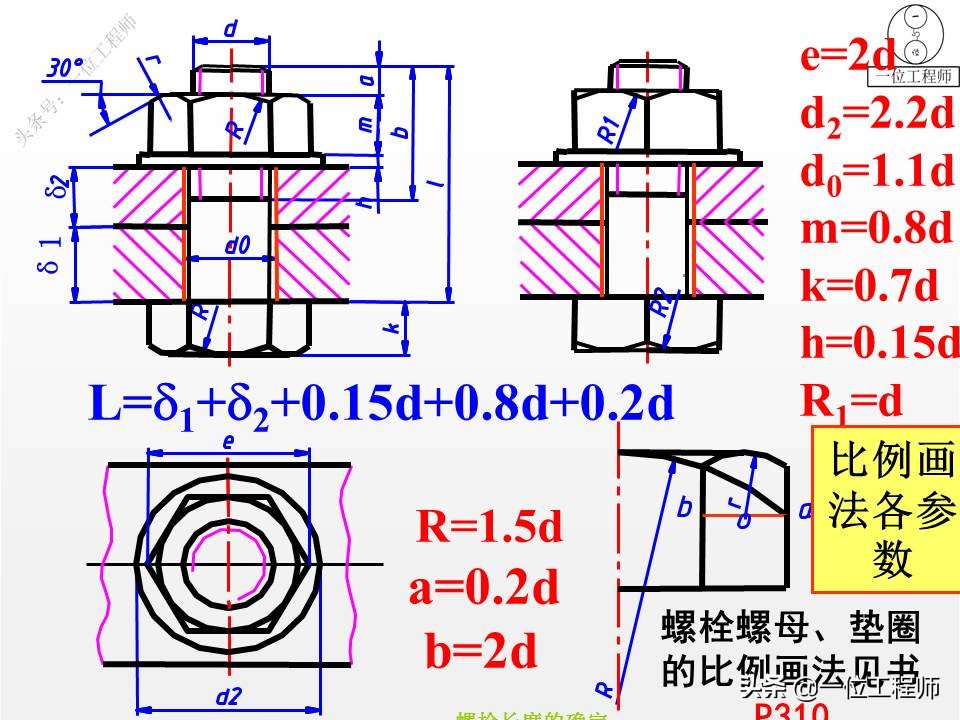

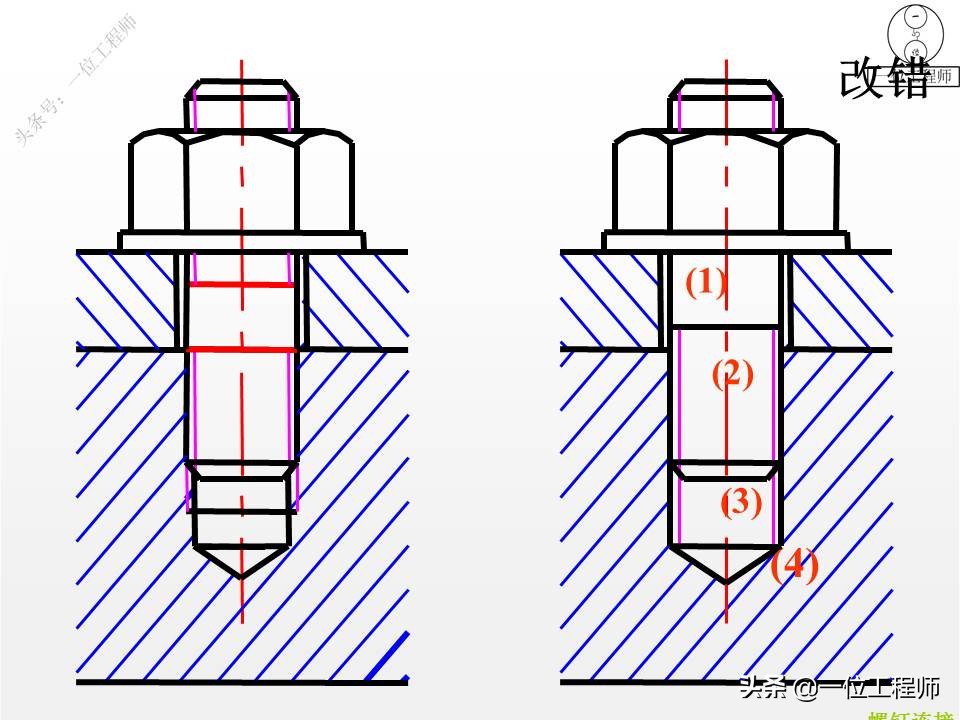

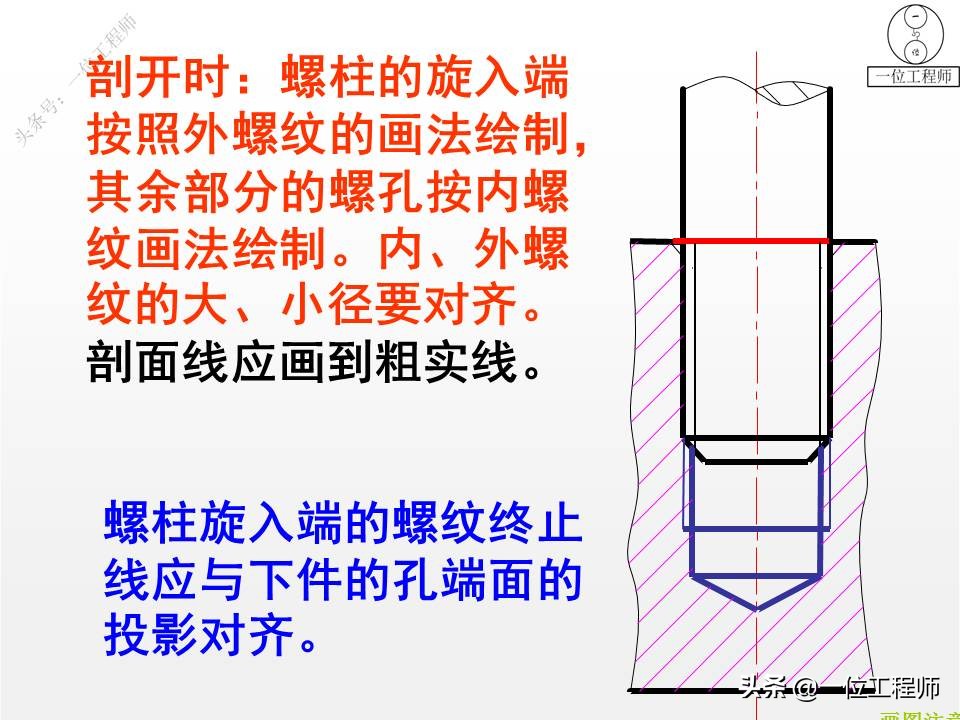

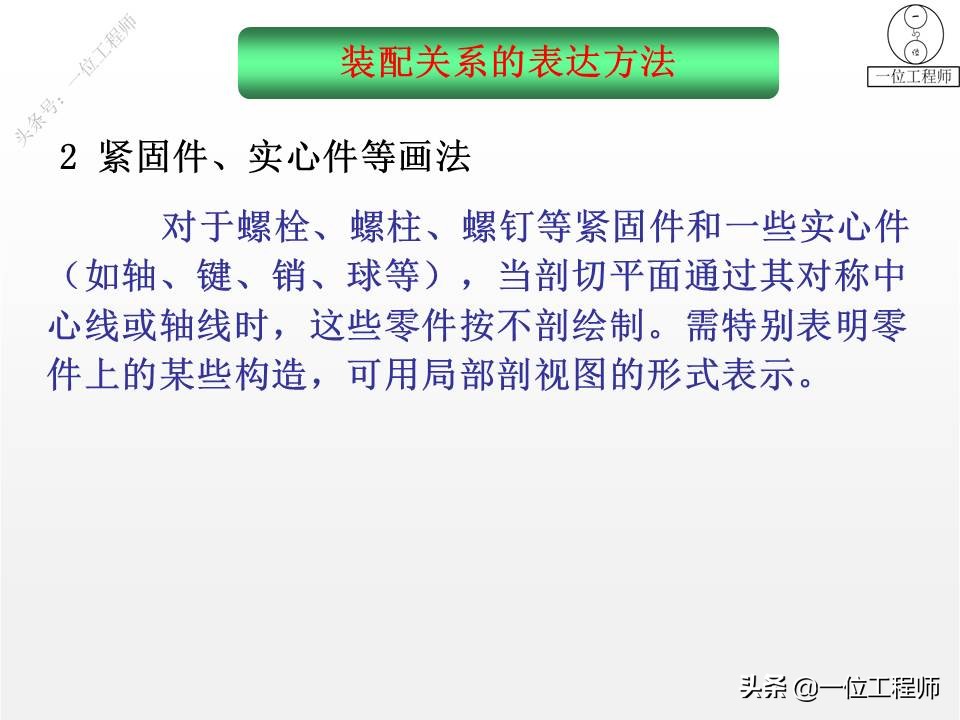

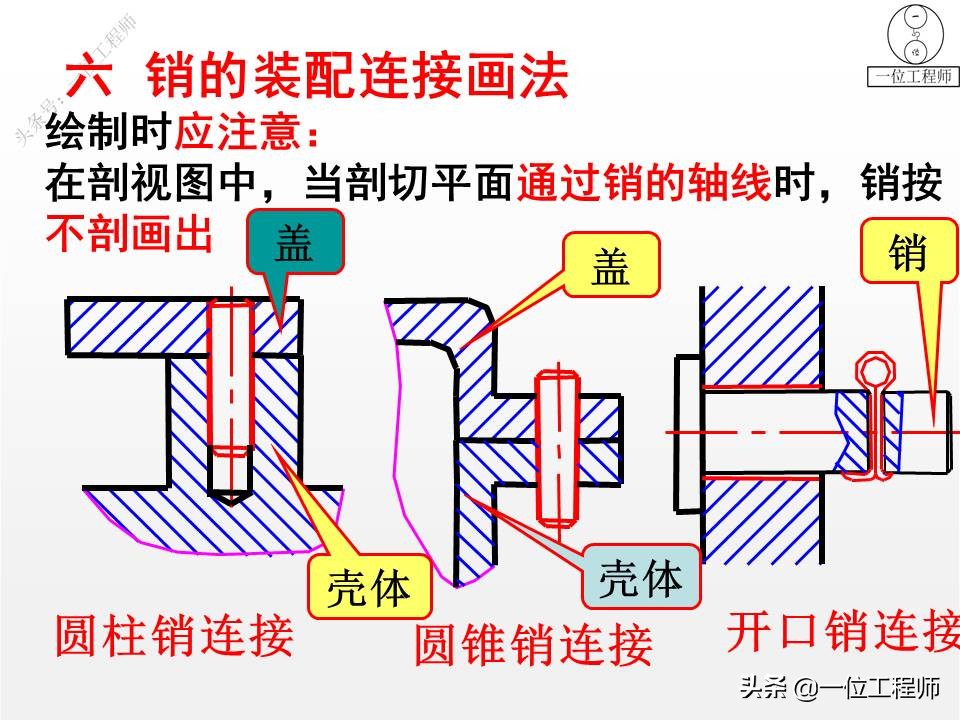

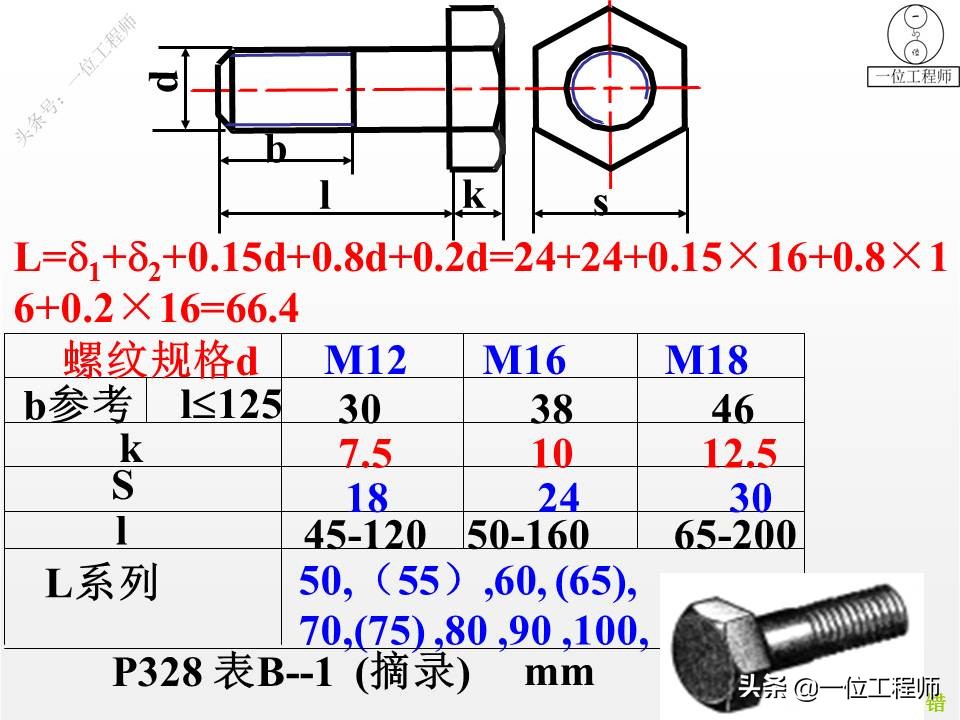

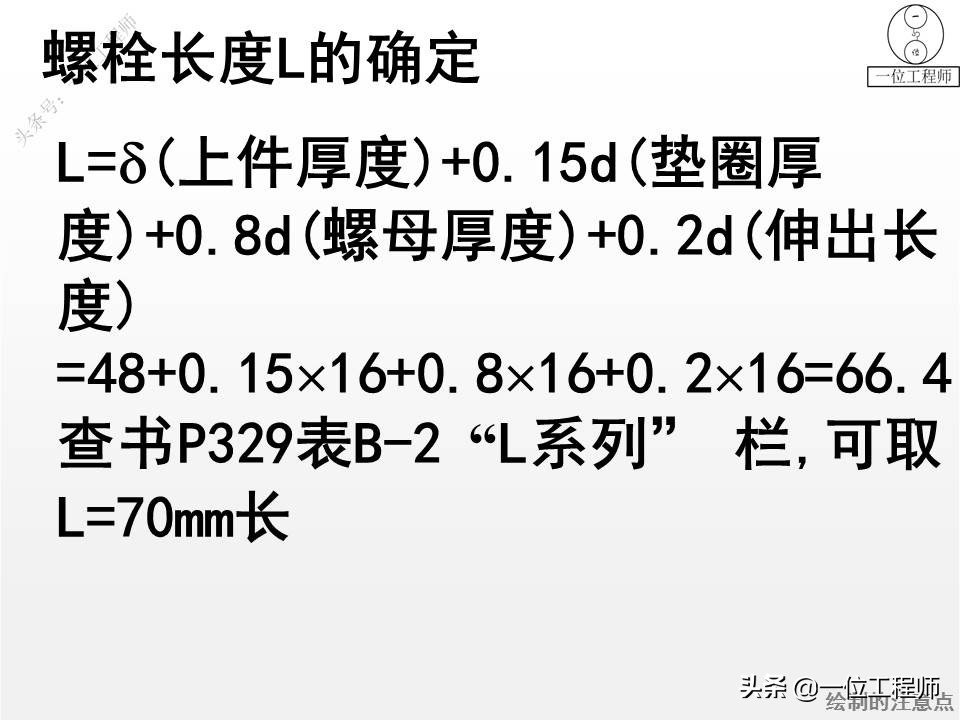

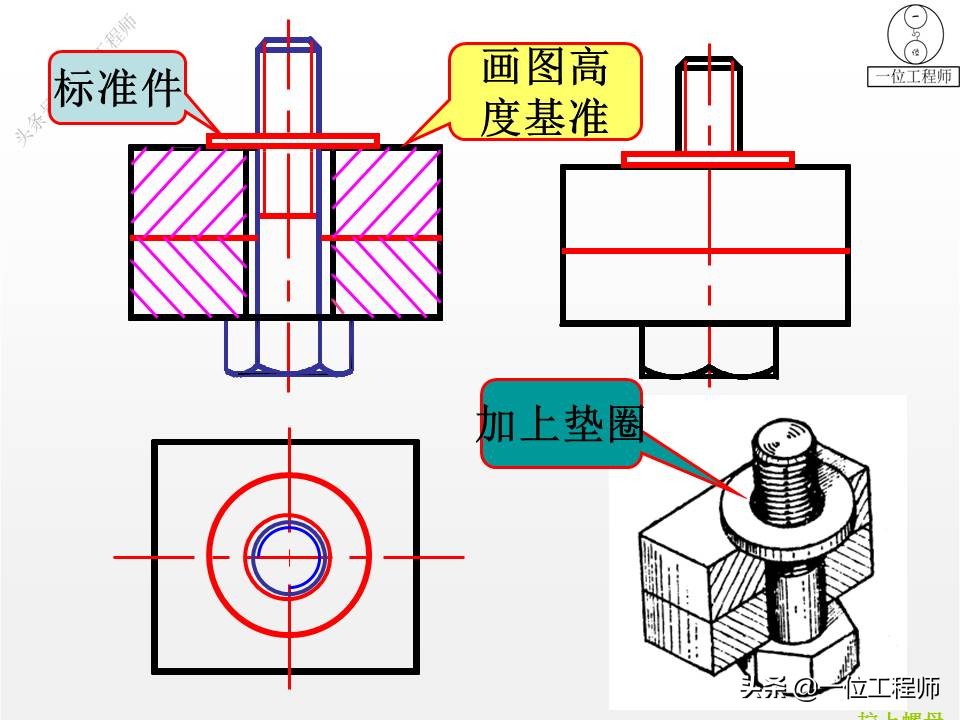

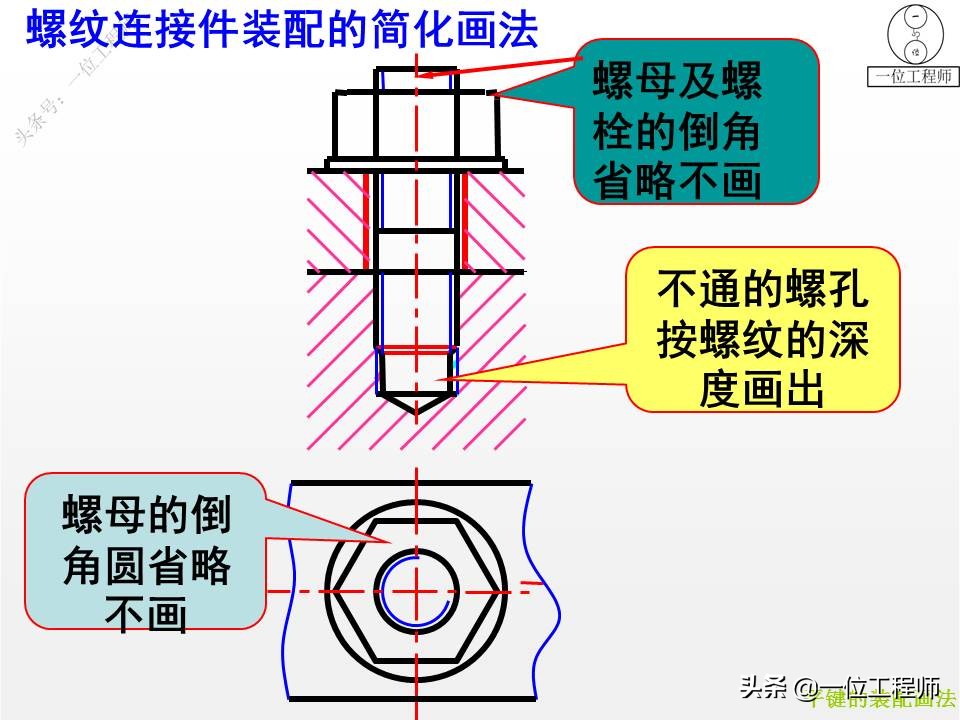

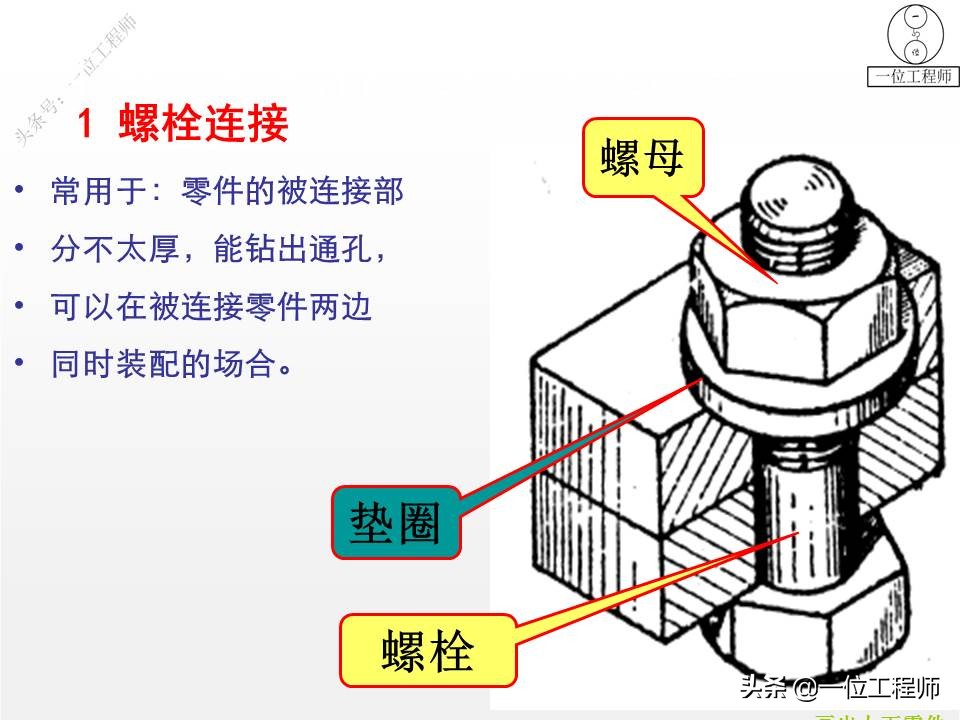

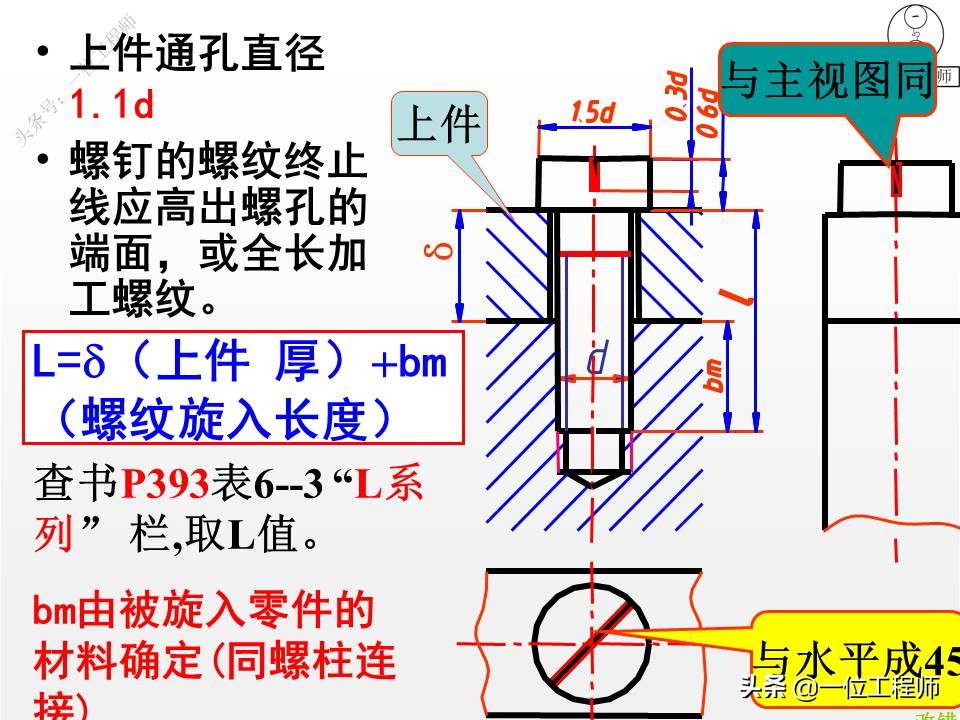

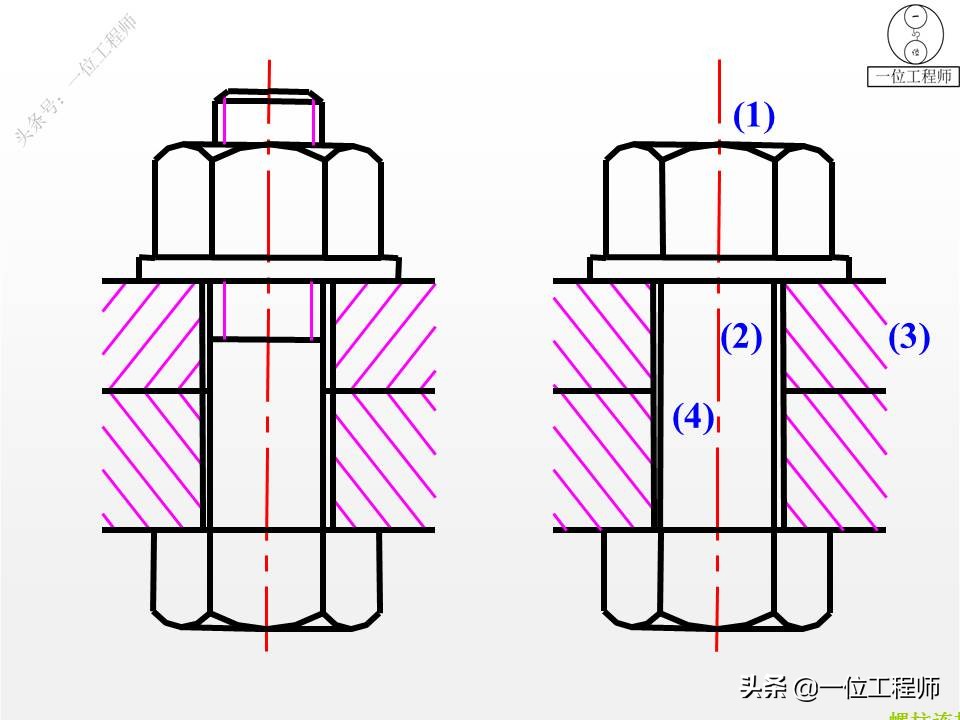

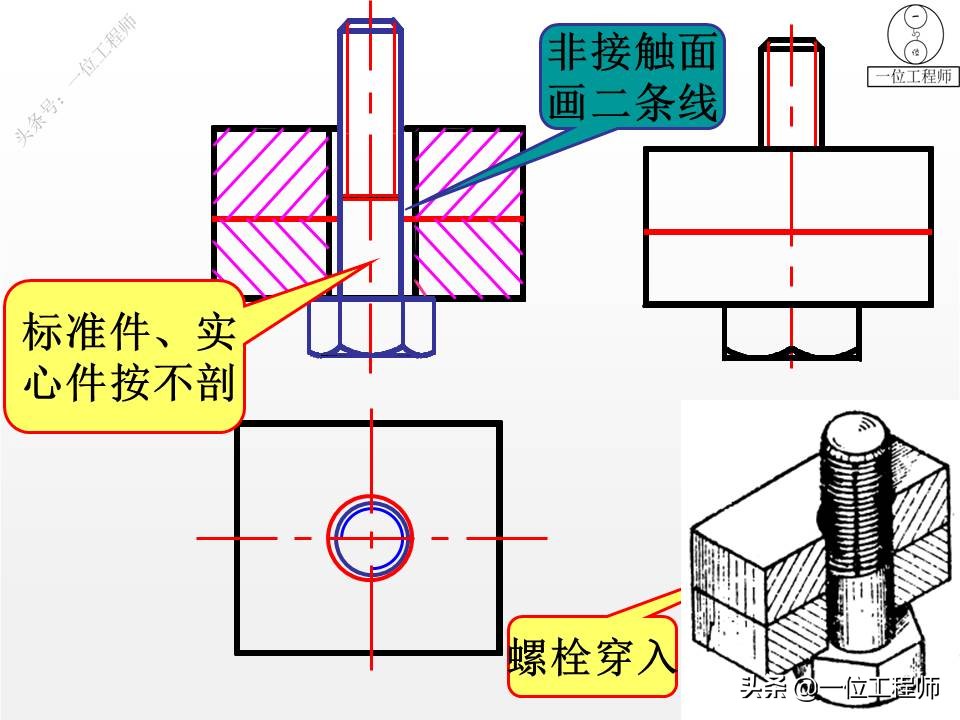

2、紧固件、实心件等画法；

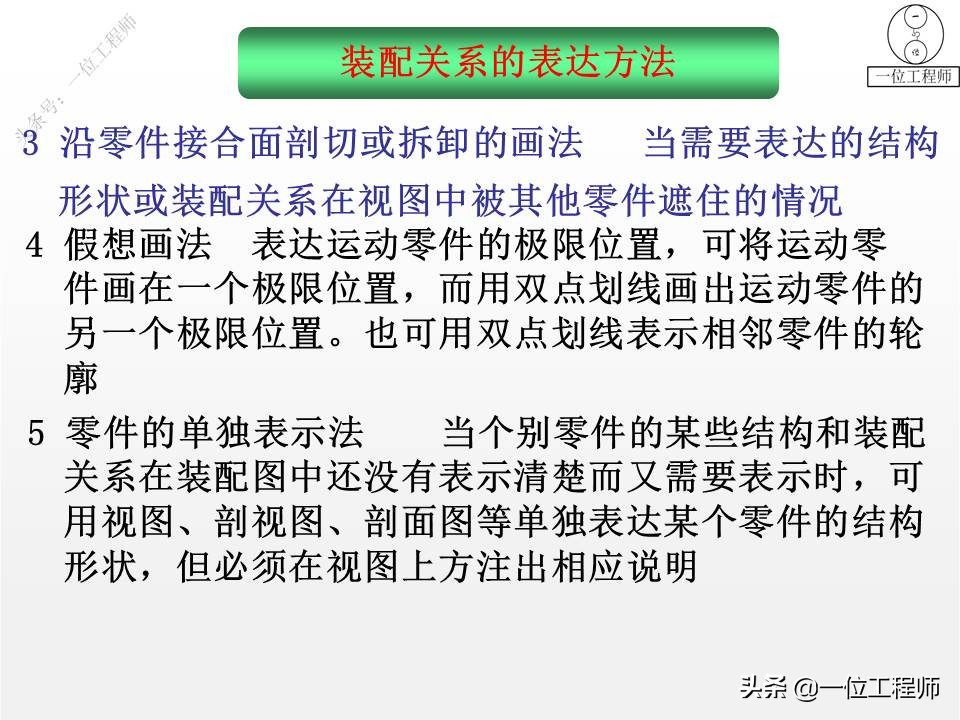

3、零件接合面剖切或拆卸的画法；

4、假想画法；

5、零件的单独表示法；

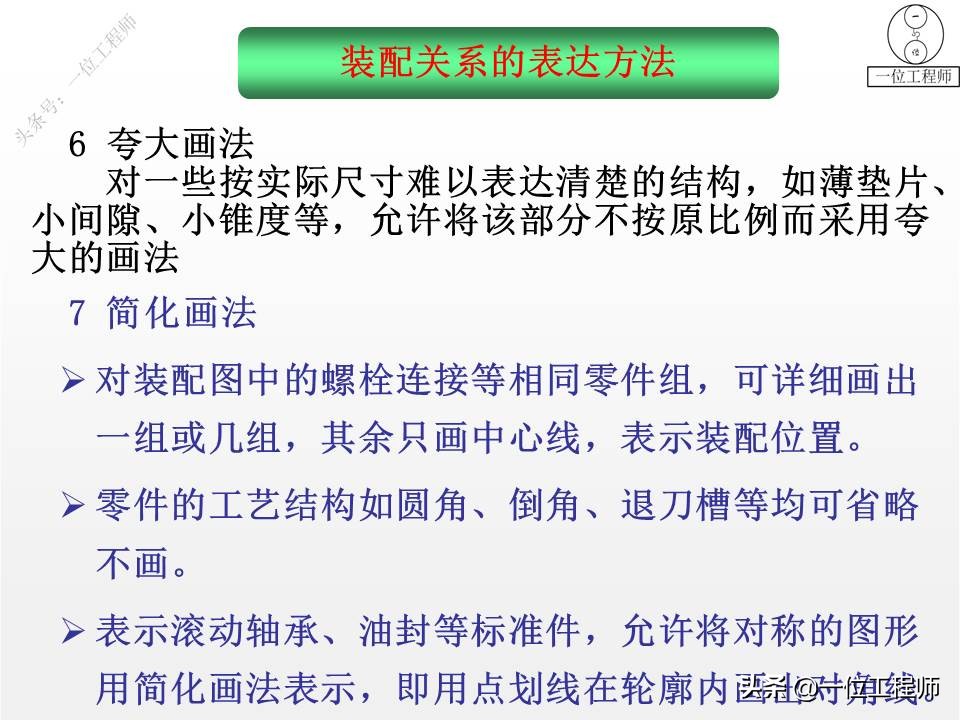

6、夸大画法；

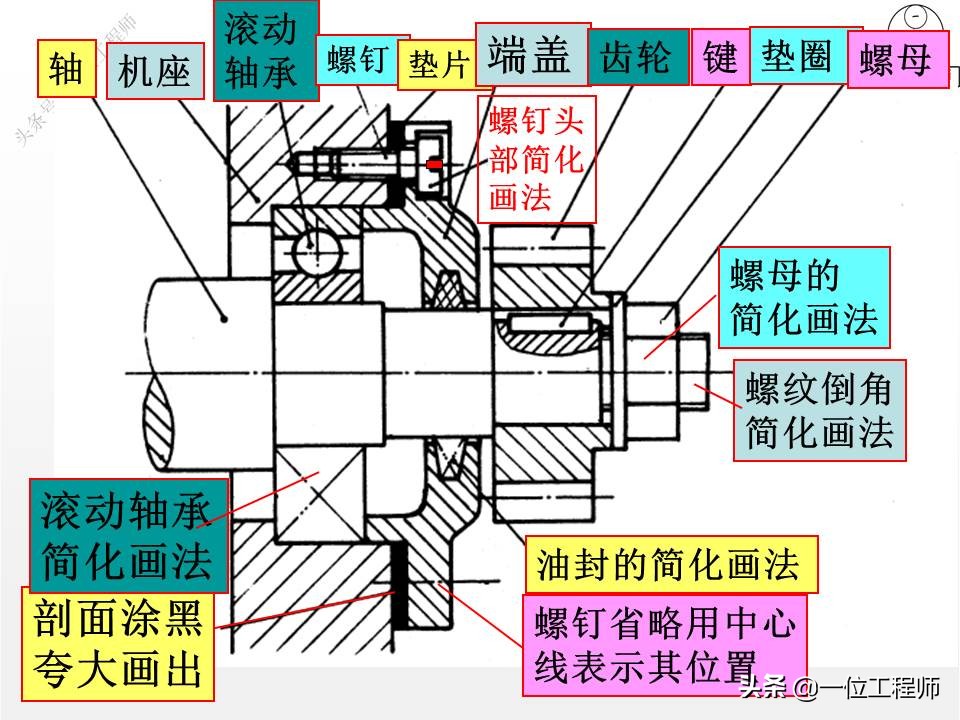

7、简化画法。

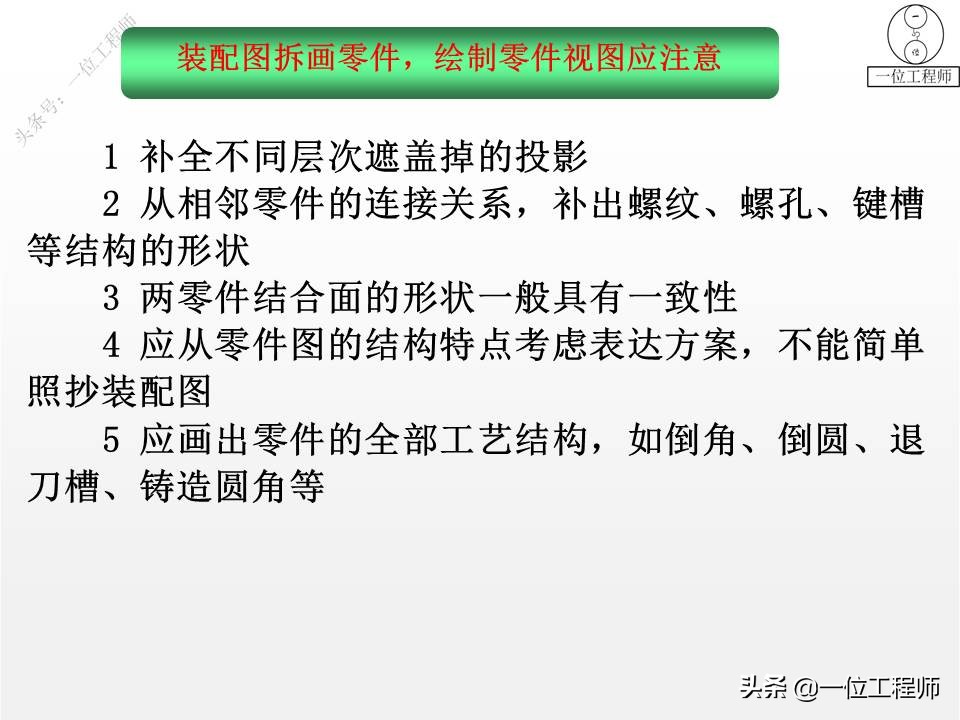

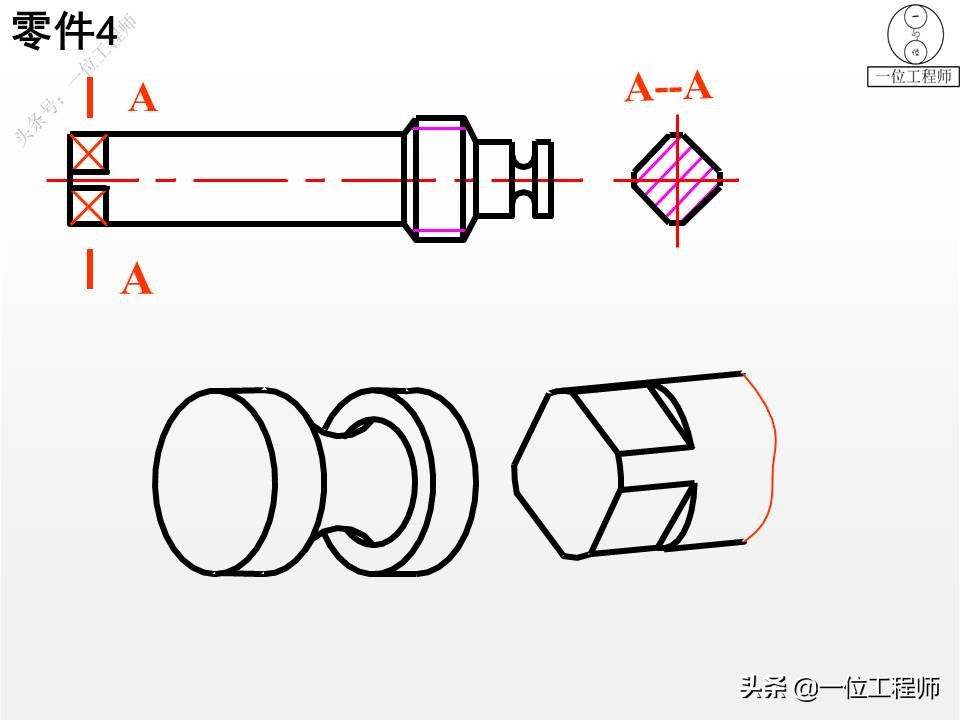

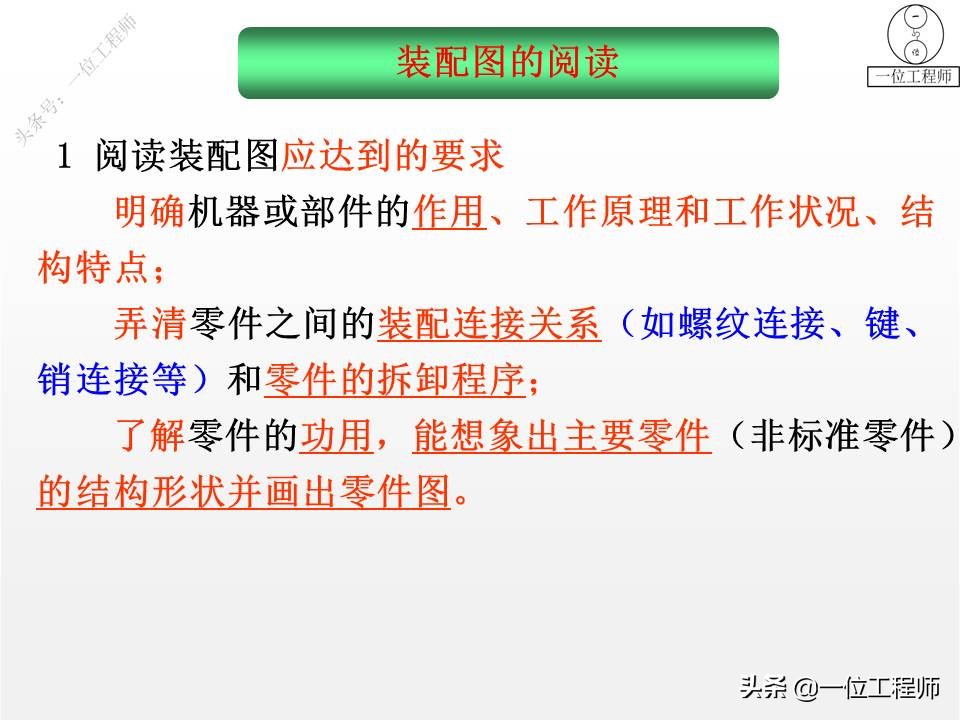

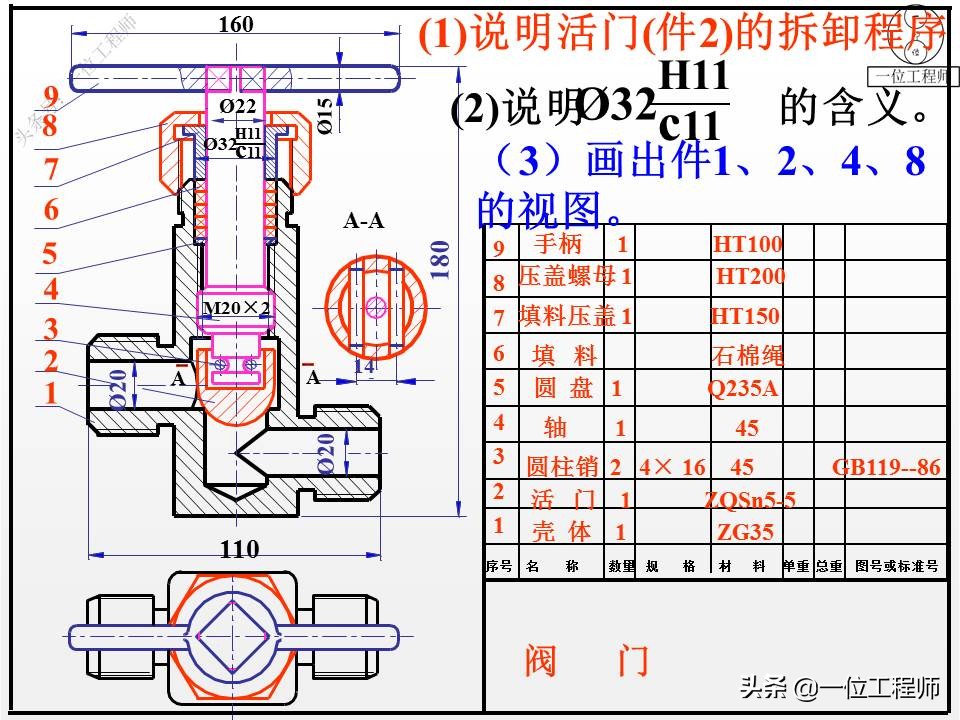

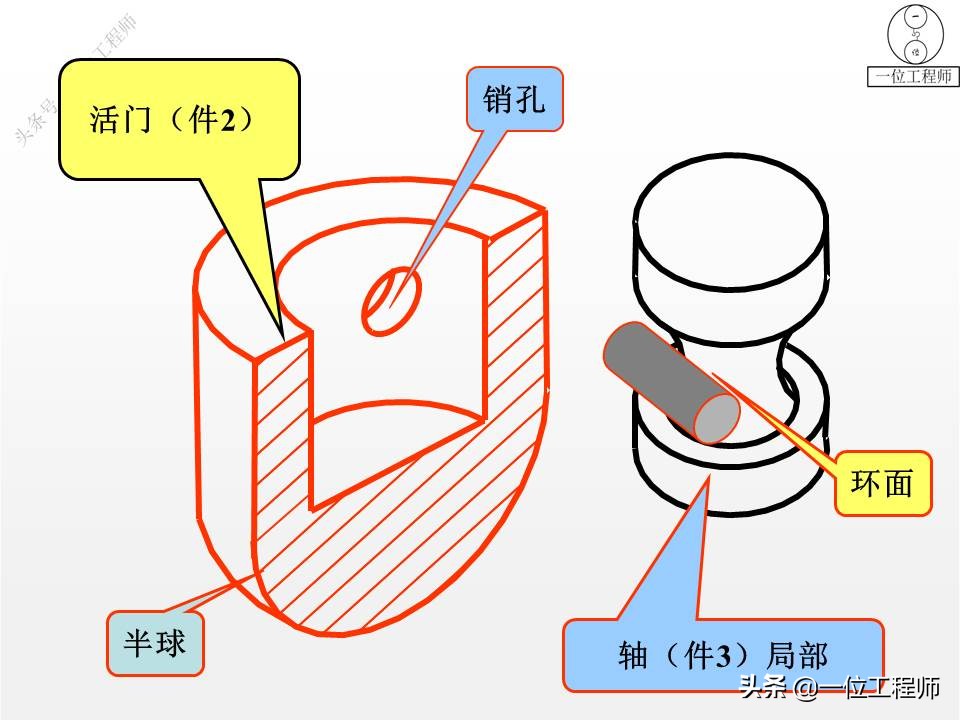

“拆”画零件图的5点注意事项：

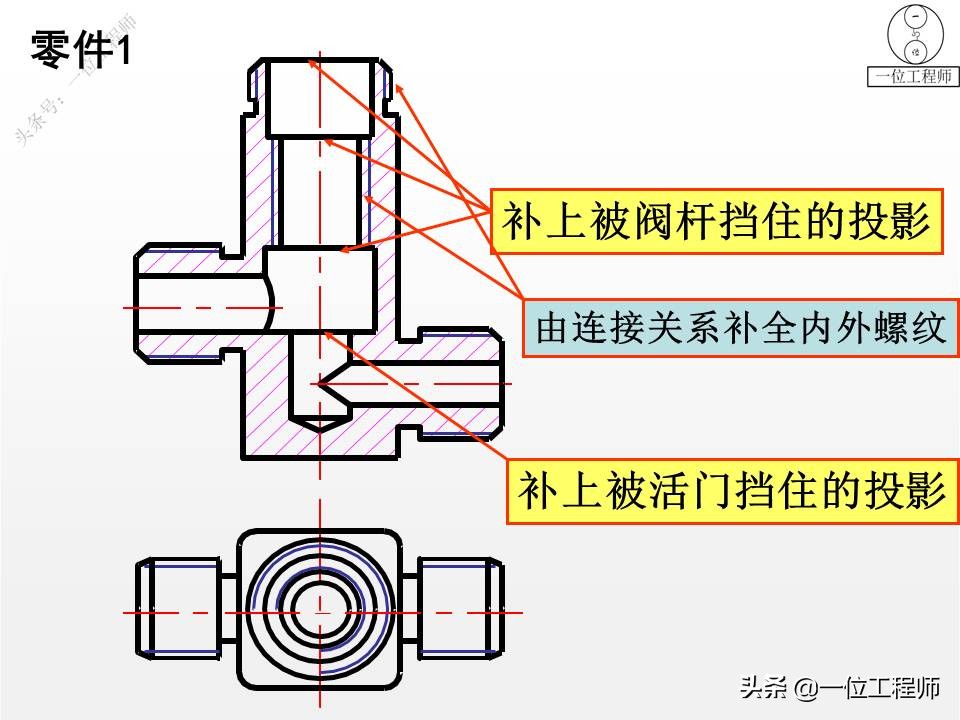

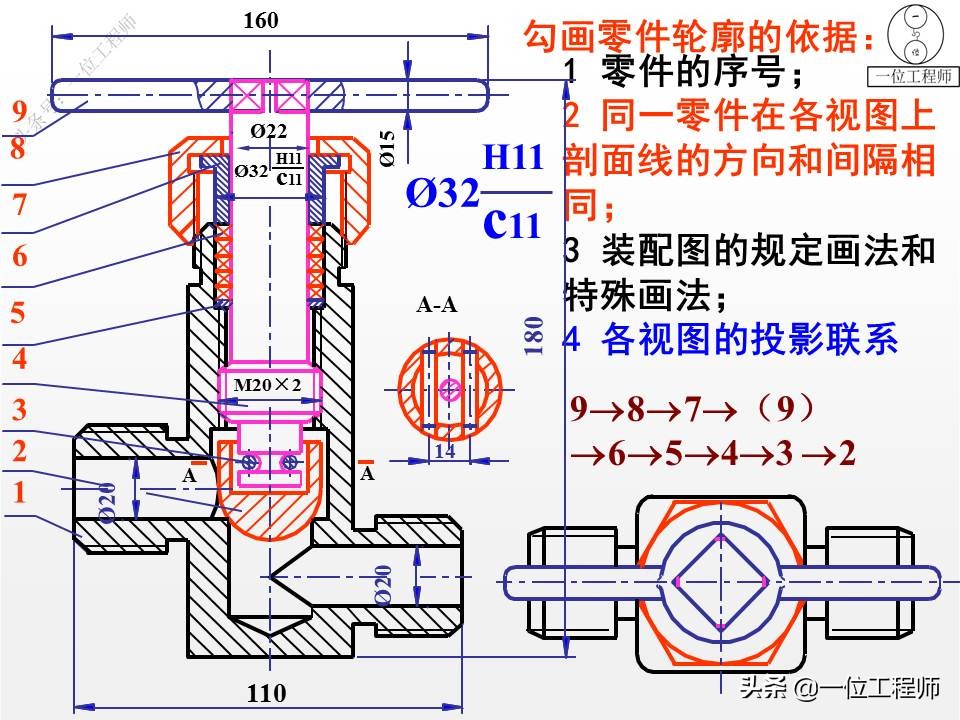

1、补全不同层次遮盖掉的投影；

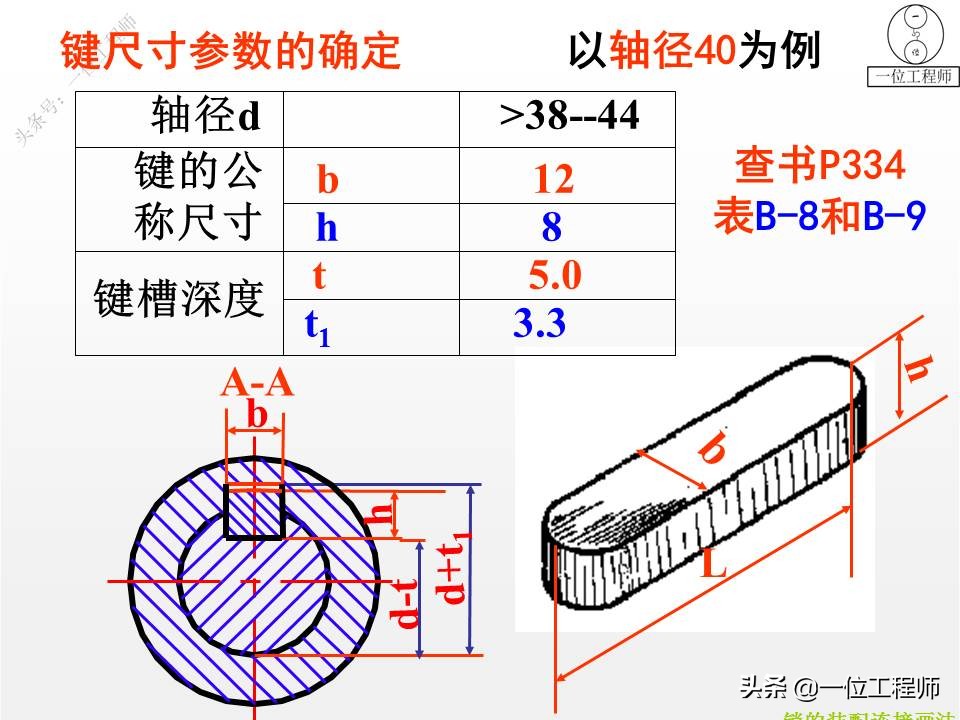

2、从相邻零件的连接关系，“补”出螺纹、螺孔、键槽等结构的形状；

3、两“零件”结合面的形状一般具有一致性；

4、应从零件图的结构特点考虑表达方案，不能简单照抄装配图；

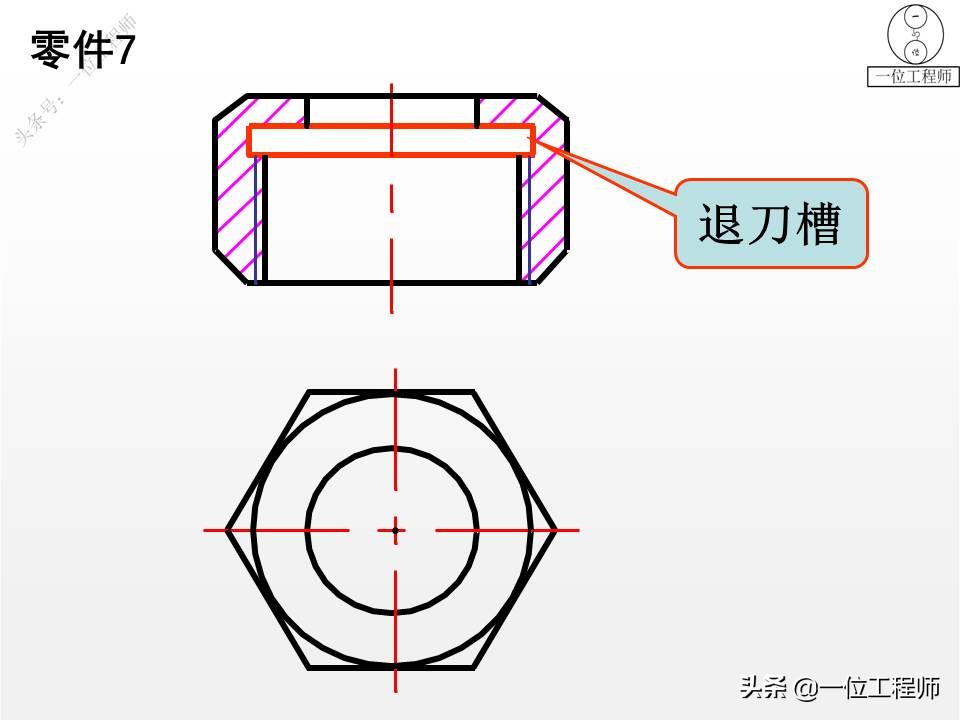

5、应画出零件的全部工艺结构，如倒角、倒圆、退刀槽、铸造圆角等。

49页PPT详细介绍装配图画法

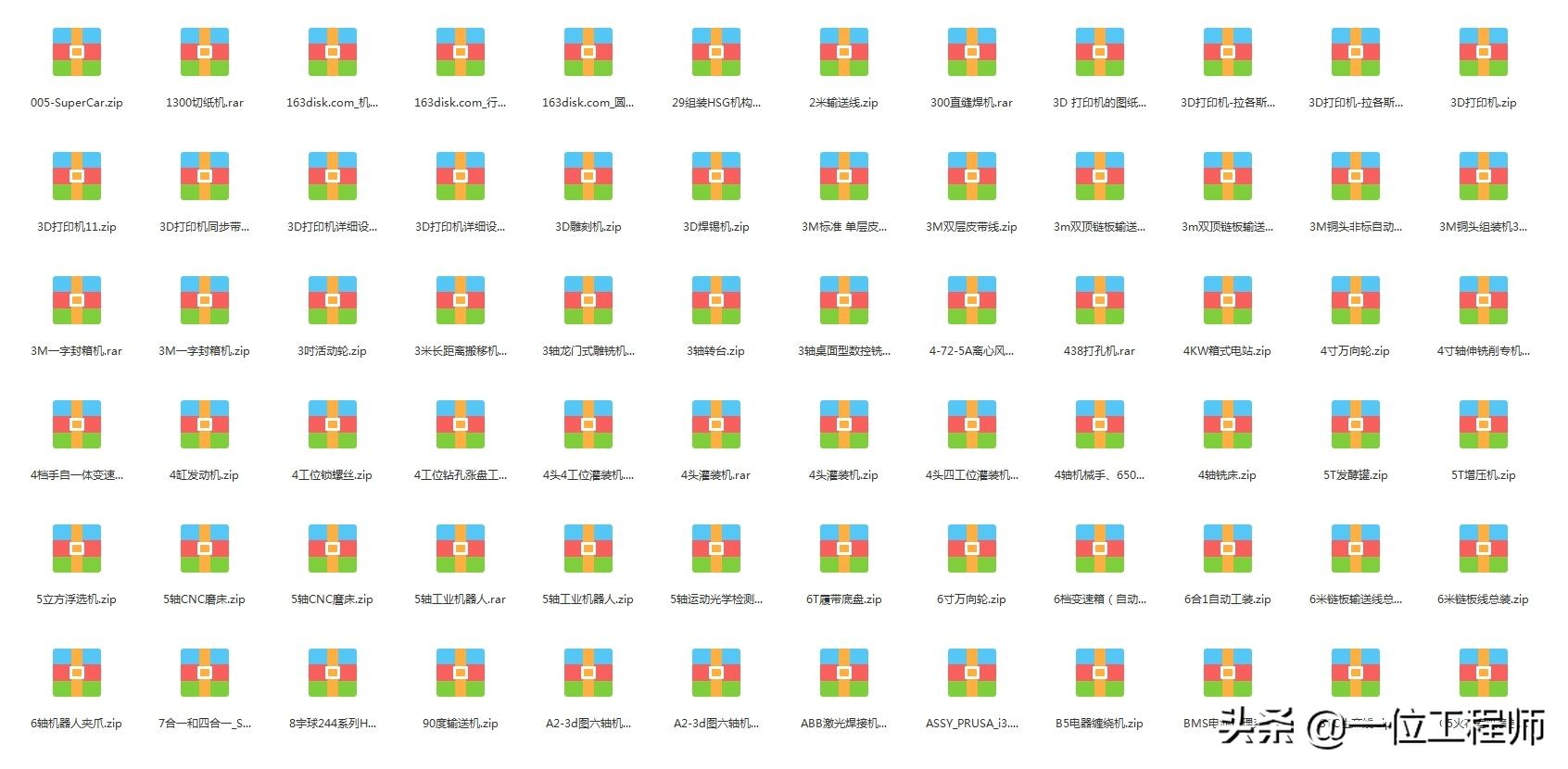

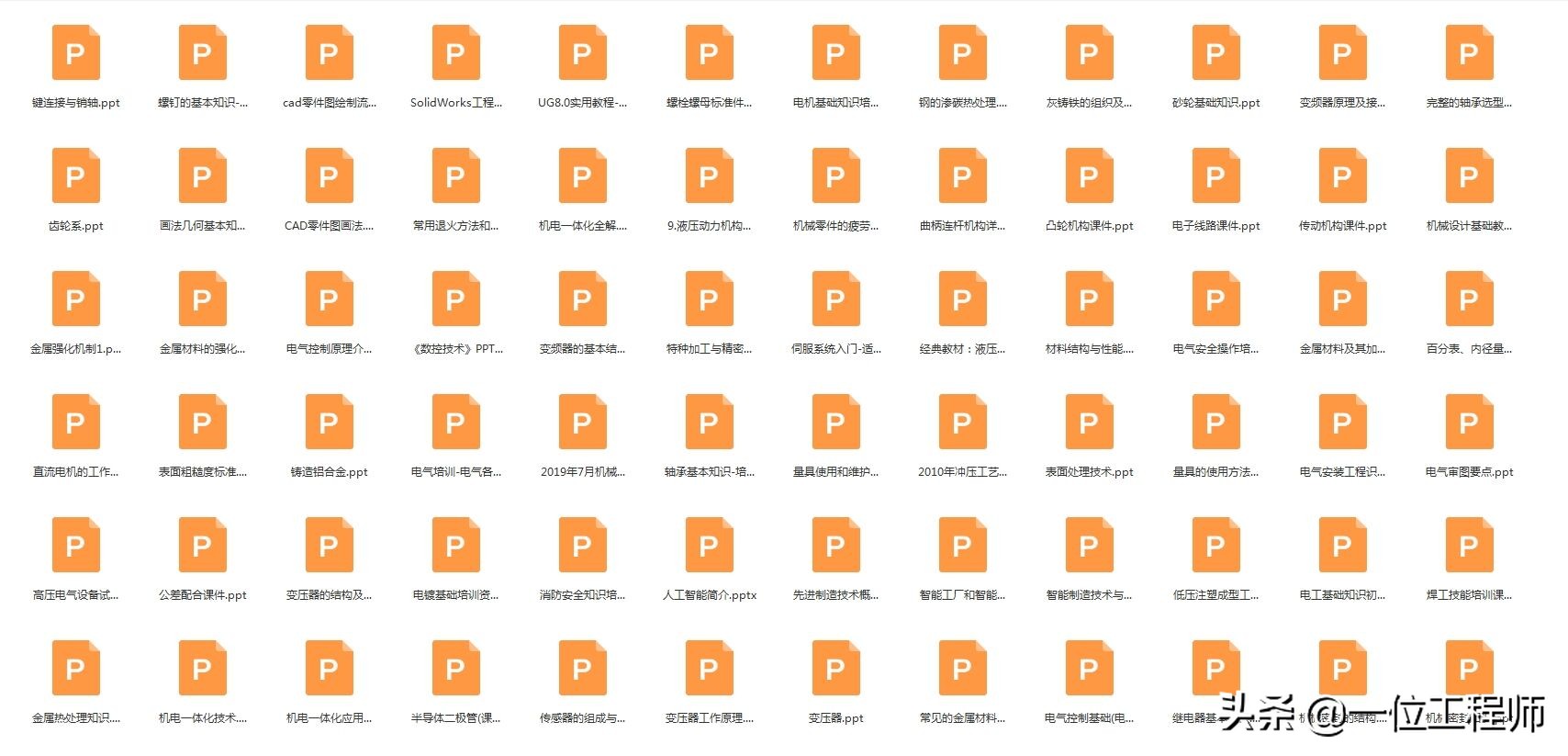

1000G机械、液压、电气、非标等领域资料介绍

1000G机械相关领域全部资料涉及的面很广，具体来说内容涵盖传统机械行业、机械加工、材料类、材料成型、电气行业、液压行业、机电类、机械传动、一千多份非标设备三维模型和非标设计等等领域。

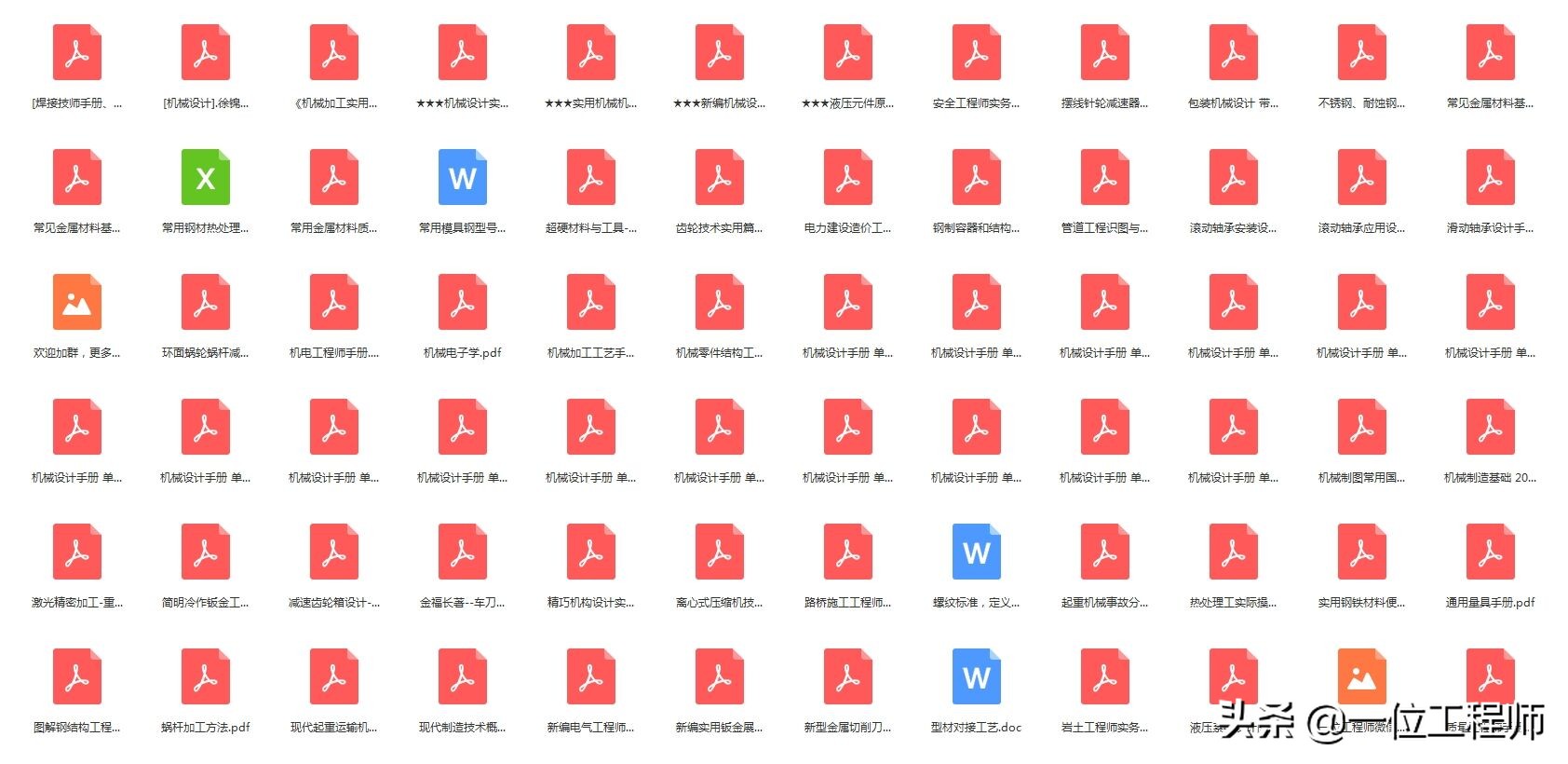

具体内容有：文档手册类(千余份工程师设计手册、机械设计手册、机电相关手册、液压类手册、自动化类手册、材料成型手册、非标设计手册等等，所有历史文章的PPT源文件等）。

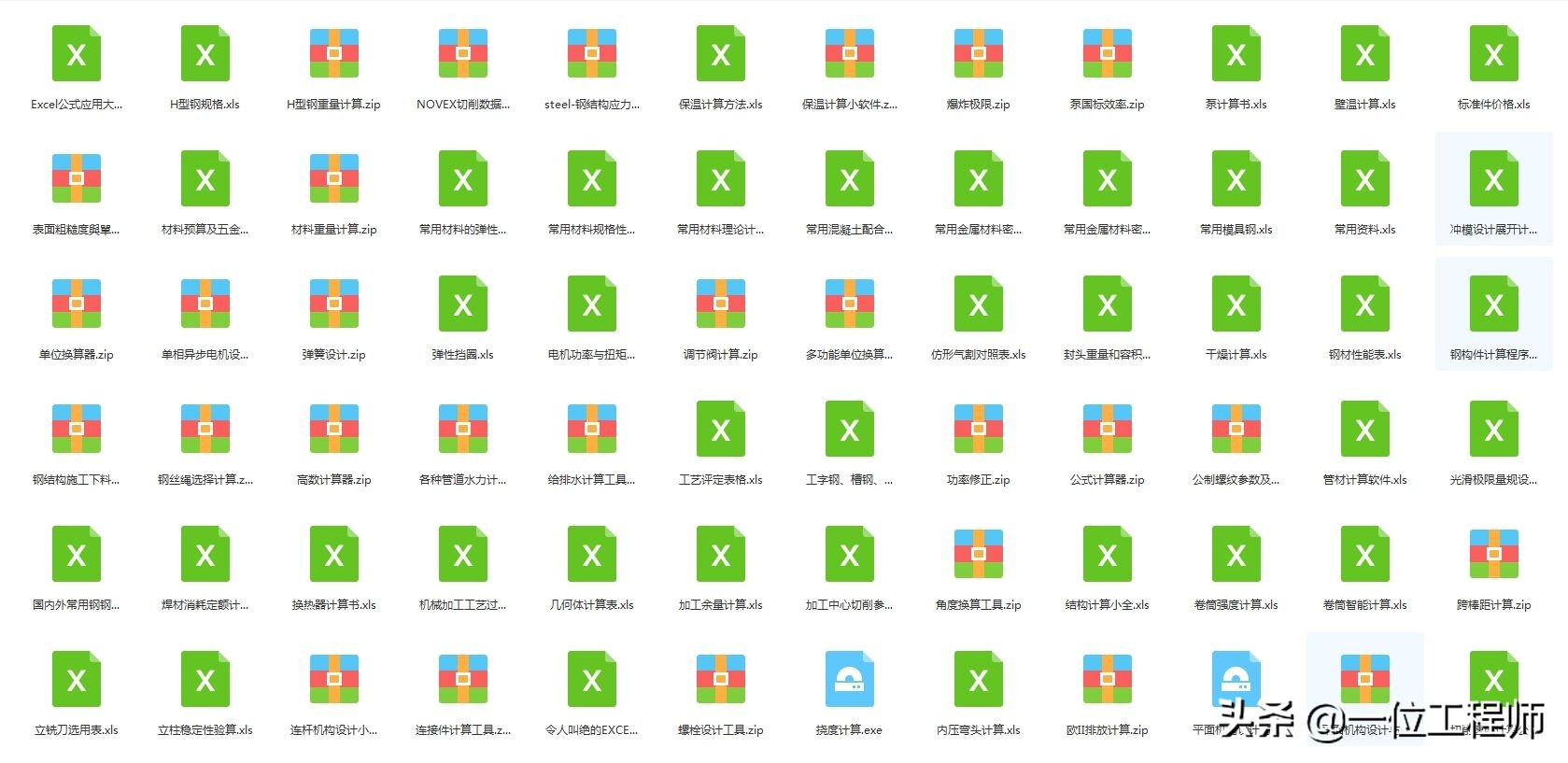

常用的设计工具（500套自动计算表格，其中包括各类传动校核、选型设计表格、尺寸自动计算表格、轴承校核、齿轮校核与设计等等）。
