在视频监控 系统施工中， 电涌保护器 的安装 是关键一环，今天就为大家详细介绍一下安装的操作技能，希望对大家有所帮助。
1、 检查安装位置
施工要求请参考电涌线路的 电涌保护器 安装位置检查。
2、 安装电涌保护器（SPD）
视频监控电涌保护器 应安装在被保护设备附近，并根据 电涌保护器 的类型（AC380V电源 电涌保护器 、AC220V电源 电涌保护器 ）、外形（箱式、模块式、插座式、机架式）、规格尺寸、随机安装附件等，选择适当的安装方式，并牢固安装。
安全防范系统通常选用模块式 电涌保护器 ，可以安装在机箱（柜）内、固定在设备机架或附近支撑物上。
3、 连接线缆

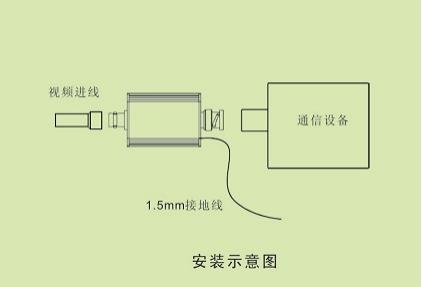

视频信号、天馈线 电涌保护器 连接在被保护设备的视频端口上。 电涌保护器 的输出端与被保护设备的端口相连。将 电涌保护器 的接地端与所处防雷区的等电位接地干线牢固连接。视频信号 电涌保护器 及接线图和天馈线 电涌保护器 及接线图如图3-49和图3-50所示。
电涌保护器 接地线选用截面积不小于4mm2的黄绿双色多股铜芯软导线，与接地端子板或接地干线的连接应平直并尽可能粗短，其长度不易小于1m.
4、 测量接地电阻
电涌保护器 安装、连接电缆后，使用兆欧表测量接地电阻，阻值应小于10欧姆。
5、 注意事项
（1） 随机文件（设备合格证及安装、使用维护手册）是竣工资料的重要组成部分，应妥善保管，不得随意丢弃。设备安装完成后应全部及时交送资料员。
（2） 所有接线必须牢固，并保证可靠的电气连接。
（3） 防雷接地应符合防雷规范要求，接地线应尽可能粗短且接地电阻应小于10欧姆。
（4） 电涌保护器 在室外安装时，须采取适当的防水保护措施。
