一、分析与说明

1.1、预先新建好图层，并进行图层设置，方便随时使用图层来管理图形。

1.2、用“偏移”线段得到交点来定位是常规绘图方法。

1.3、学会绘制两个圆的公切线。

1.4、如果不清楚怎样绘制两个圆的公切线，看下面这个教程，有详细讲解和实例演示。

绘制两圆的公切线 CAD 制图 AutoCAD 实战教程 机械制图 工程制图

1.5、学会夹点操作，以提高绘图效率。

1.6、在绘图时能使用“圆角”时尽量使用“圆角”，这样可以简化绘制过程，提高绘图效率。

20191230_03

二、详细绘制步骤

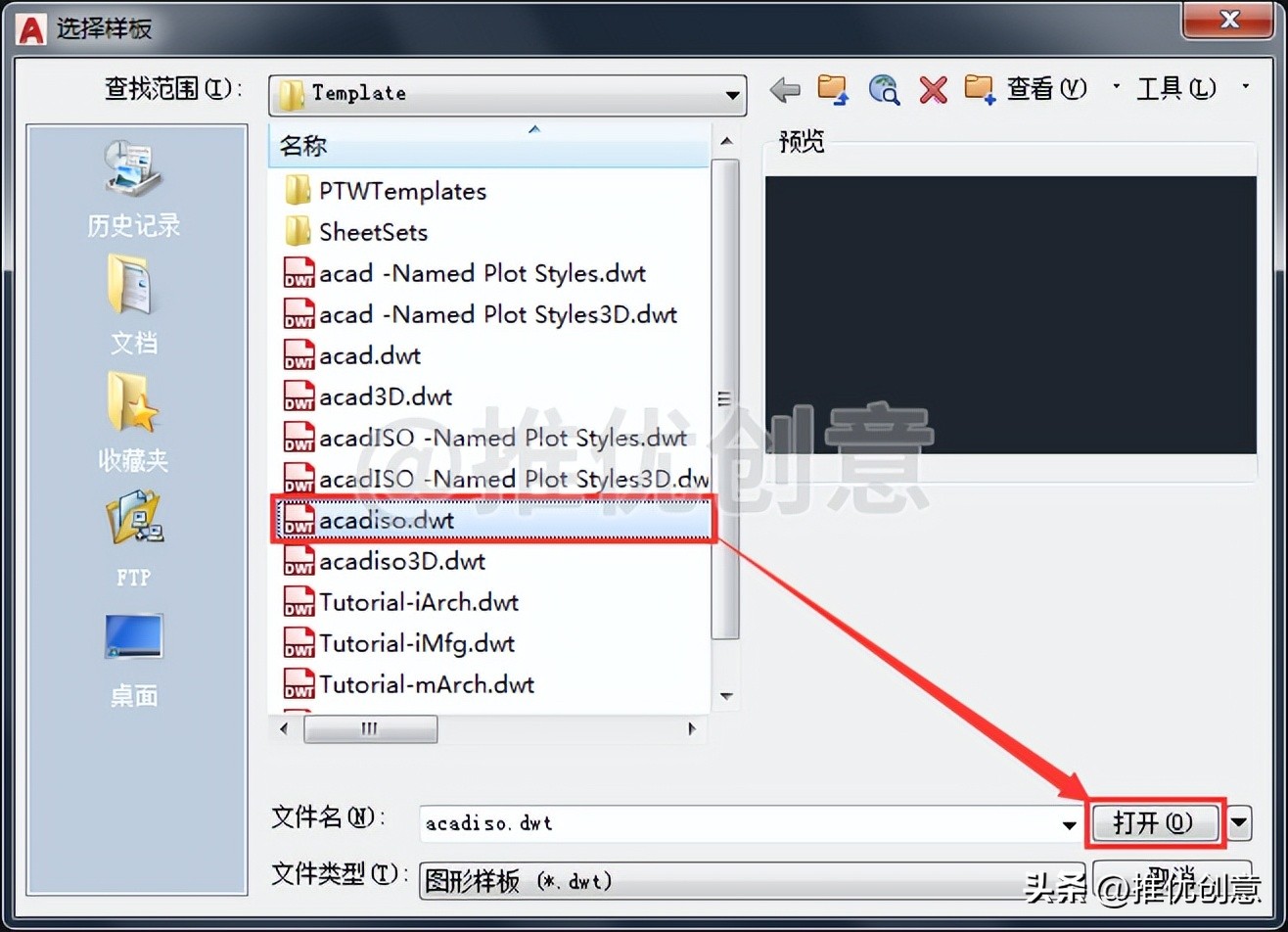

2.1、启动 AutoCAD 软件，点击“新建”按钮，选择“acadiso.dwt”样板，新建一个公制单位的文件。

20191230_03

2.2、命令行输入“LA”后回车，调出“图层特性管理器”面板，按照下图新建图层，设置好各图层的颜色、线型、线宽。

在“Object”图层名上双击，置“Object”图层为当前图层，然后关闭“图层特性管理器”面板。

2.3、按键盘上的“F8”键，打开“正交”，命令行输入“L”后回车，启用“直线”命令，绘制一条水平线段与一条竖直线段交于点A。

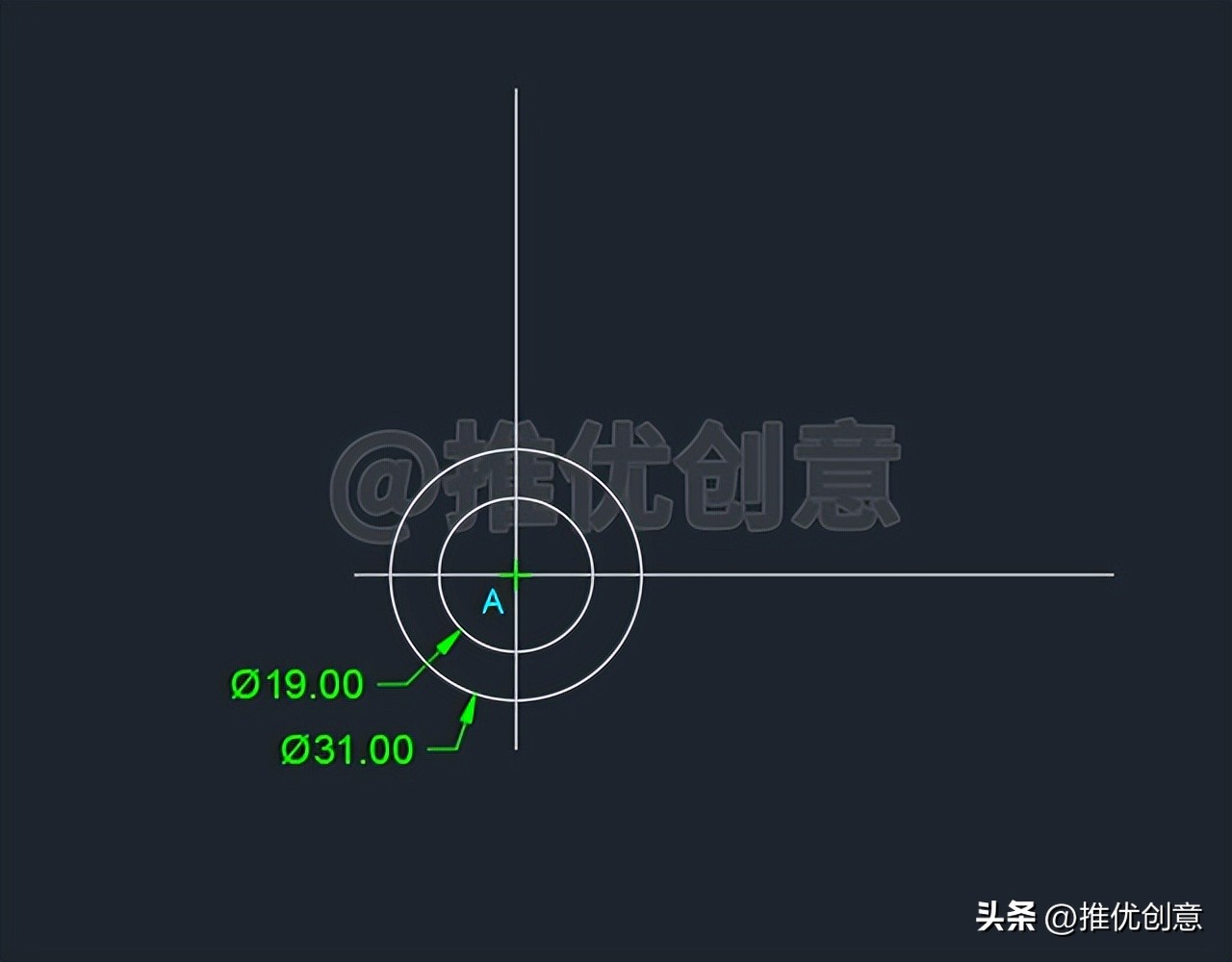

2.4、命令行输入“C”后回车，启用“圆”命令，捕捉点A为圆心，绘制两个同心圆A，直径分别为19个单位、31个单位。

2.5、命令行输入“O”，启用“偏移”命令，将竖直线段向右偏移52个单位，得到的竖直线段与水平线段交于点B。

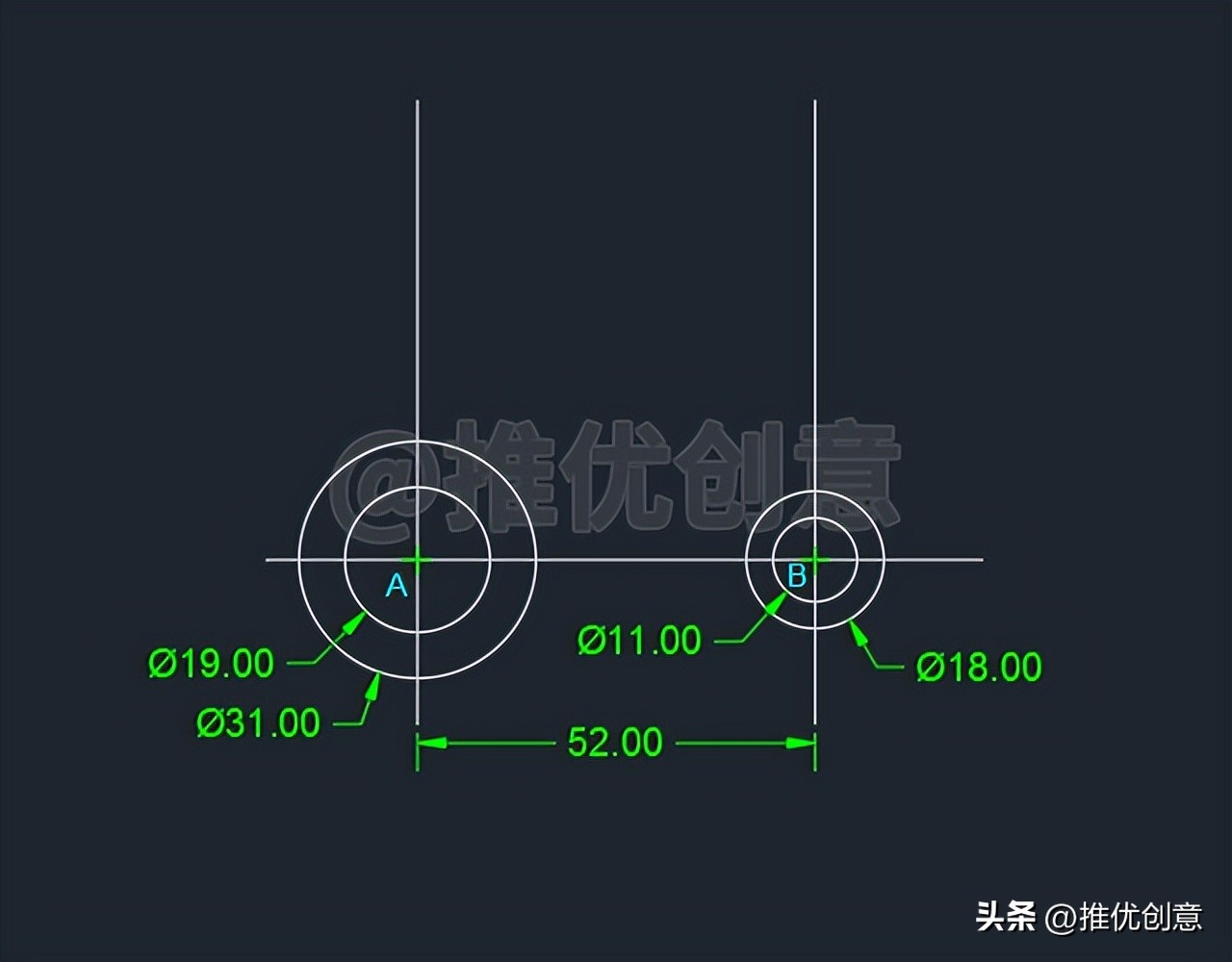

2.6、命令行输入“C”后回车，启用“圆”命令，捕捉点B为圆心，绘制两个同心圆B，直径分别为11个单位、18个单位。

2.7、命令行输入“O”，启用“偏移”命令，将水平线段分别向上、下偏移2.5个单位，完成后得到两条间距为5个单位的水平线段。

2.8、命令行输入“TR”，启用“修剪”命令，选择外圆A、外圆B作为修剪边界后回车，对上、下水平线段进行修剪，完成后如下图。

2.9、命令行输入“L”后回车，启用“直线”命令，接着输入“TAN”后回车，启用捕捉“切点”，将光标移到外圆A下面的位置上，当出现“绿色递延切点标识”时，单击捕捉“该递延切点”作为直线的第一个点；输入“TAN”后回车，启用捕捉“切点”，将光标移到外圆B下面的位置上，当出现“绿色递延切点标识”时，单击捕捉“该递延切点”作为直线的下一个点，回车退出“直线”命令， 这样就绘制出了一条外圆A与外圆B的外公切线。

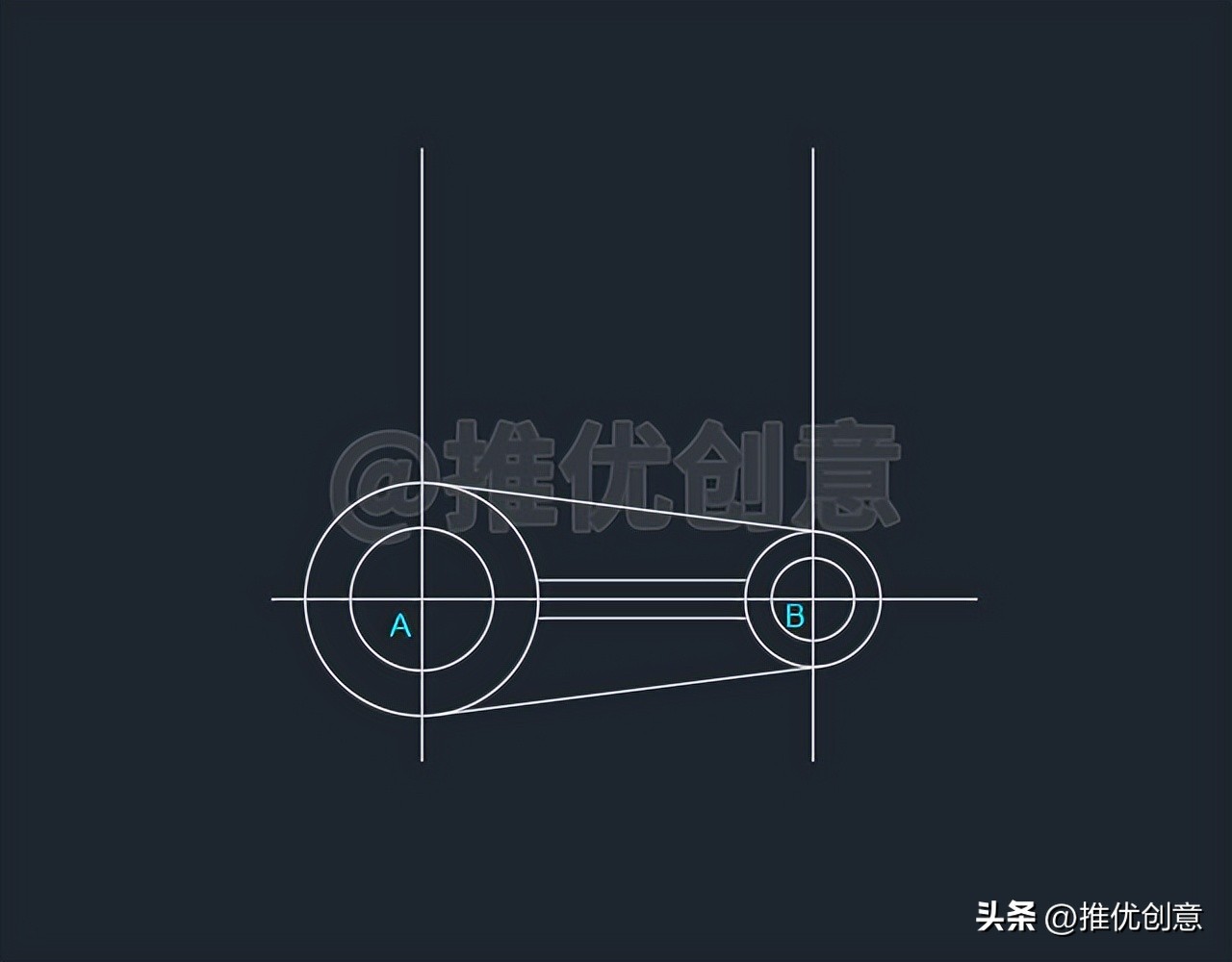

2.10、同样的方法，绘制出外圆A与外圆B的另外一条外公切线，完成后如下图。

2.11、重点来了，下面使用夹点这种快捷方法来操作对象。

选中下图中的亮显对象。

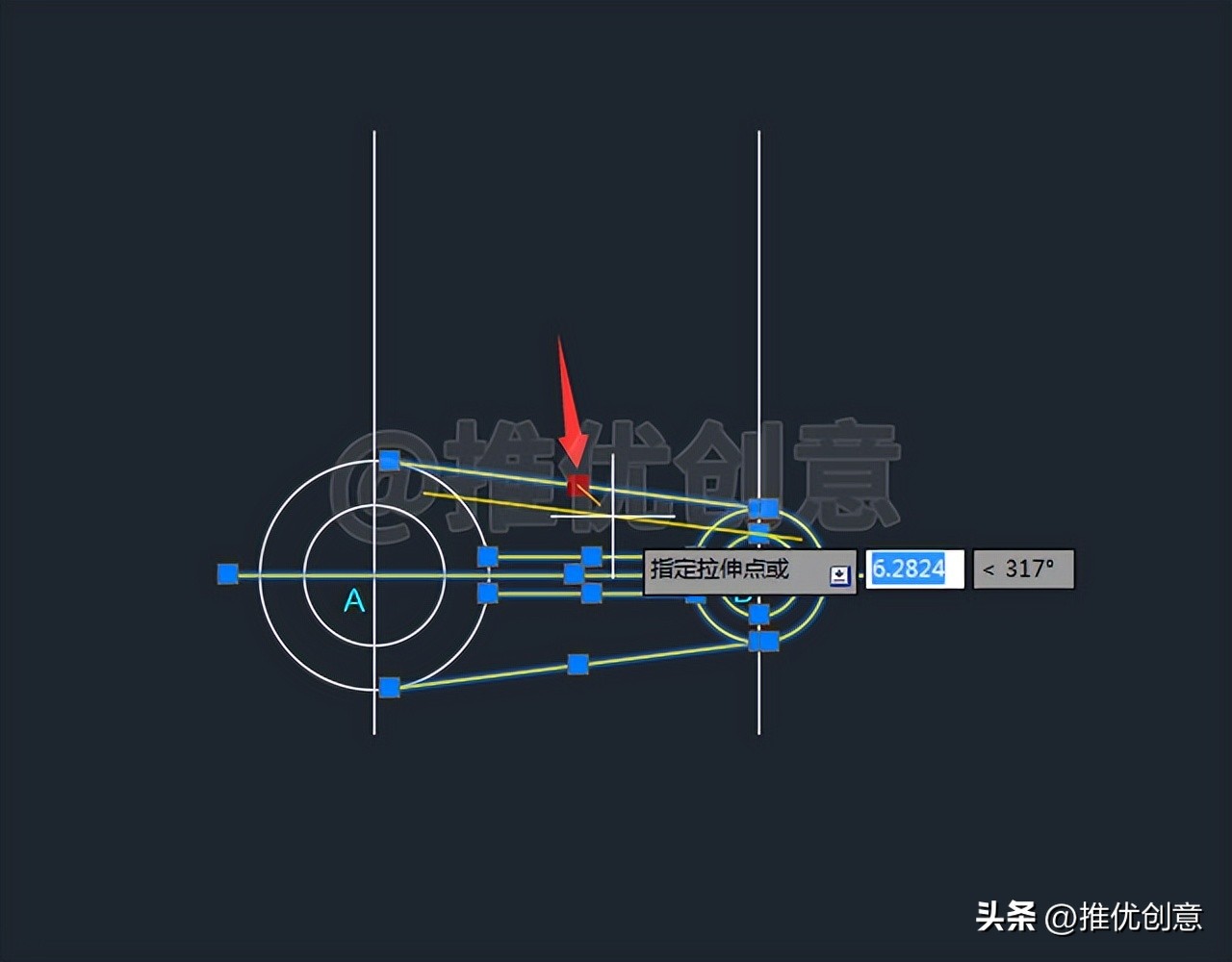

2.12、在任意一个蓝色“温夹点”上单击一下，使该夹点变成红色“热夹点”。

2.13、接着单击右键，在弹出的快捷菜单上点选“基点”。

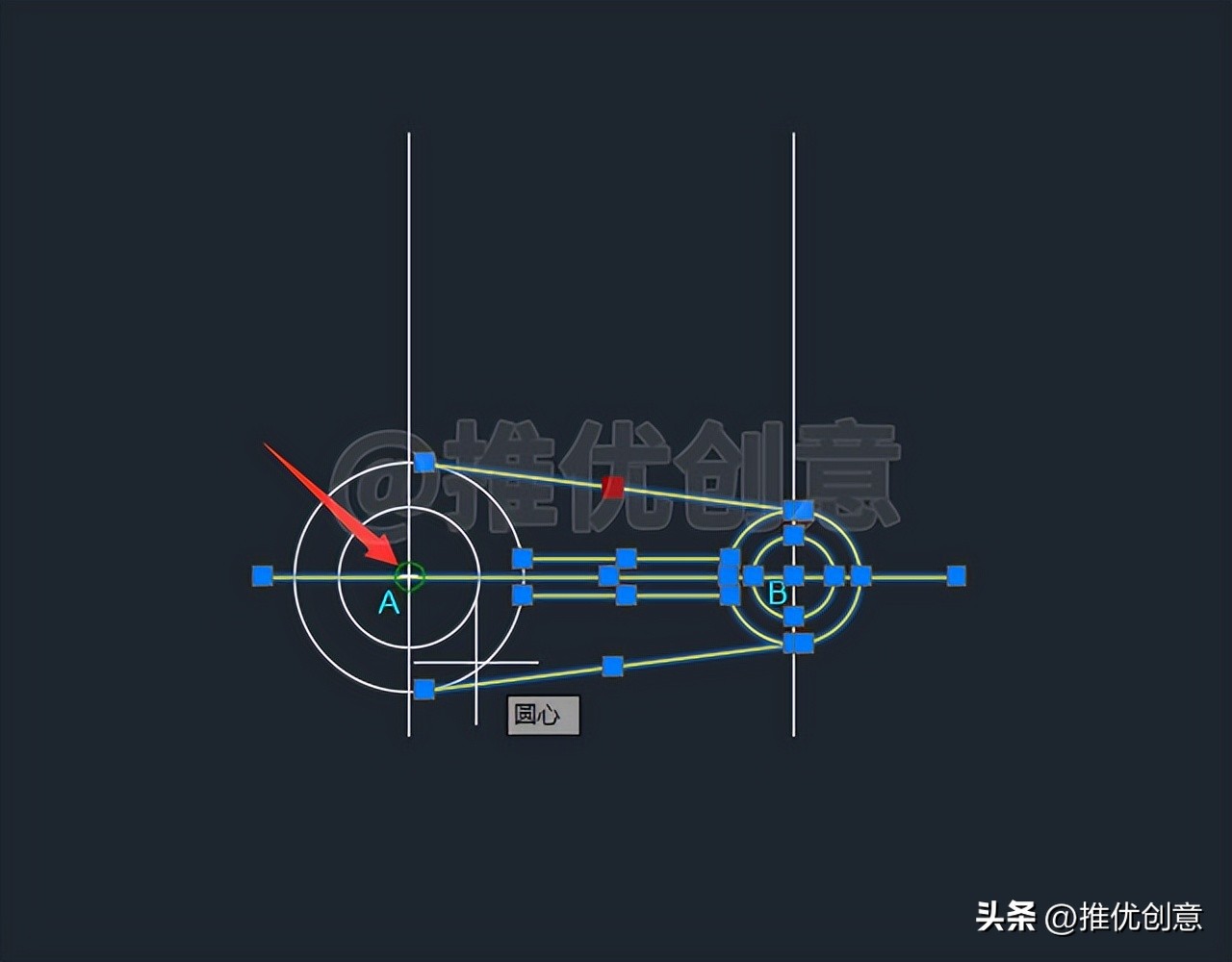

2.14、捕捉圆心A作为夹点编辑的基点。

2.15、单击右键，在弹出的快捷菜单上点选“旋转”。

2.16、再次单击右键，在弹出的快捷菜单上点选“复制”。

2.17、输入旋转的角度值“83”后回车。

2.18、这样就通过夹点操作，以圆心A为基点，对选中对象进行旋转复制，完成后在 83° 的位置得到它们的复制对象。

2.19、命令行输入“F”后回车，启用“圆角”命令。

2.20、接着输入“R”后回车，选择设置圆角半径。

2.21、输入圆角的半径值“8”后回车。

2.22、点选下图中的黄色线段作为要倒圆角的第一个对象。

2.23、点选下图中的另一条黄色线段作为要倒圆角的第二个对象。

2.24、使用“图层”管理图形。

2.25、置“Dimension”图层为当前图层，进行尺寸标注，完成后如下图。

2.26、命令行输入“LA”后回车，调出“图层特性管理器”面板，将“Object”图层的线宽改为“0.30mm”，然后关闭“图层特性管理器”面板。

至此，整幅图绘制完毕。

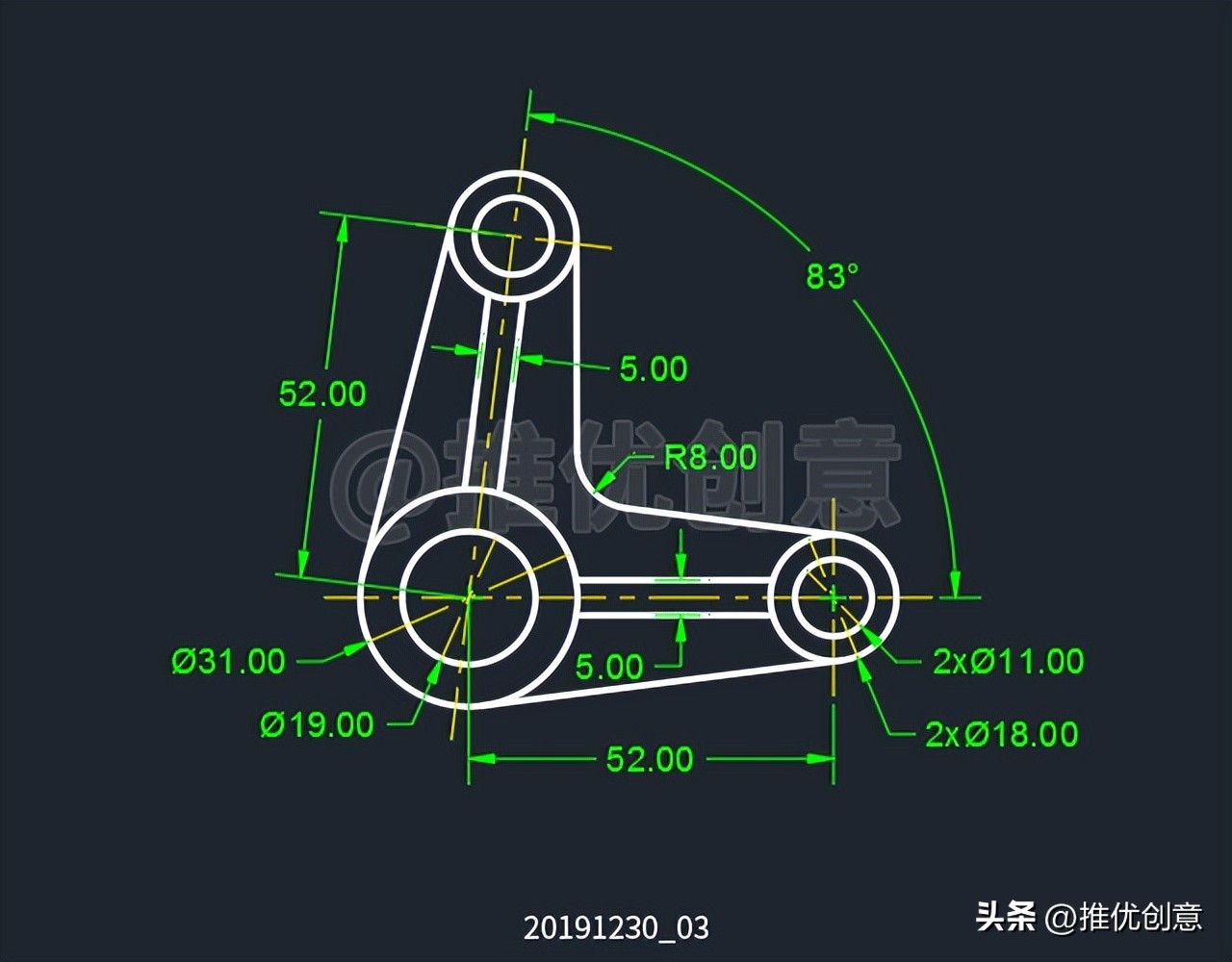

2.27、最终完成效果见下图。
