一、分析与说明

1.1、学会绘制特定坐标值的构造线。

1.2、学会两点方式绘制圆。

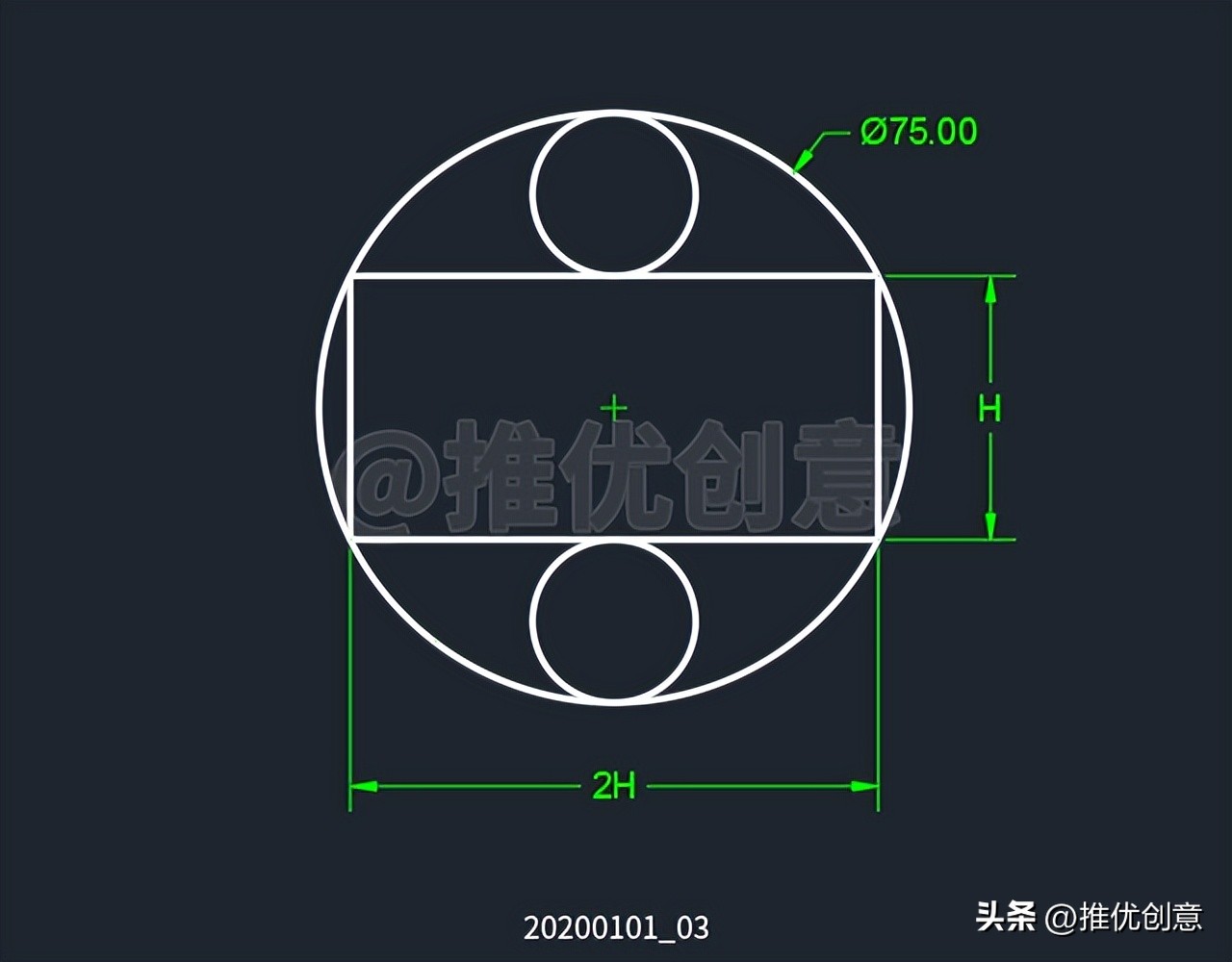

20200101_03

二、详细绘制步骤

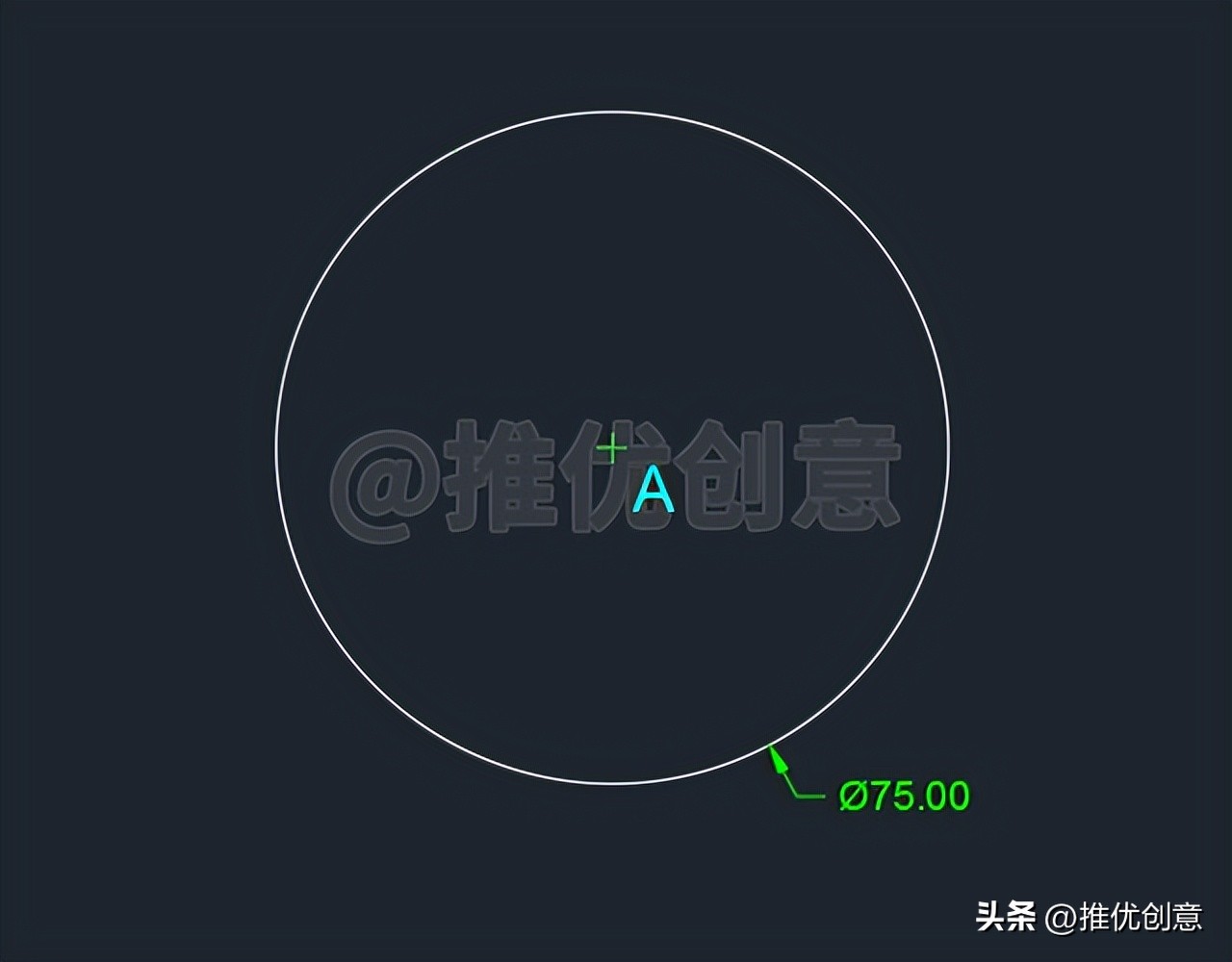

2.1、命令行输入“C”后回车，启用“圆”命令，绘制一个直径为75个单位的白色圆A。

20200101_03

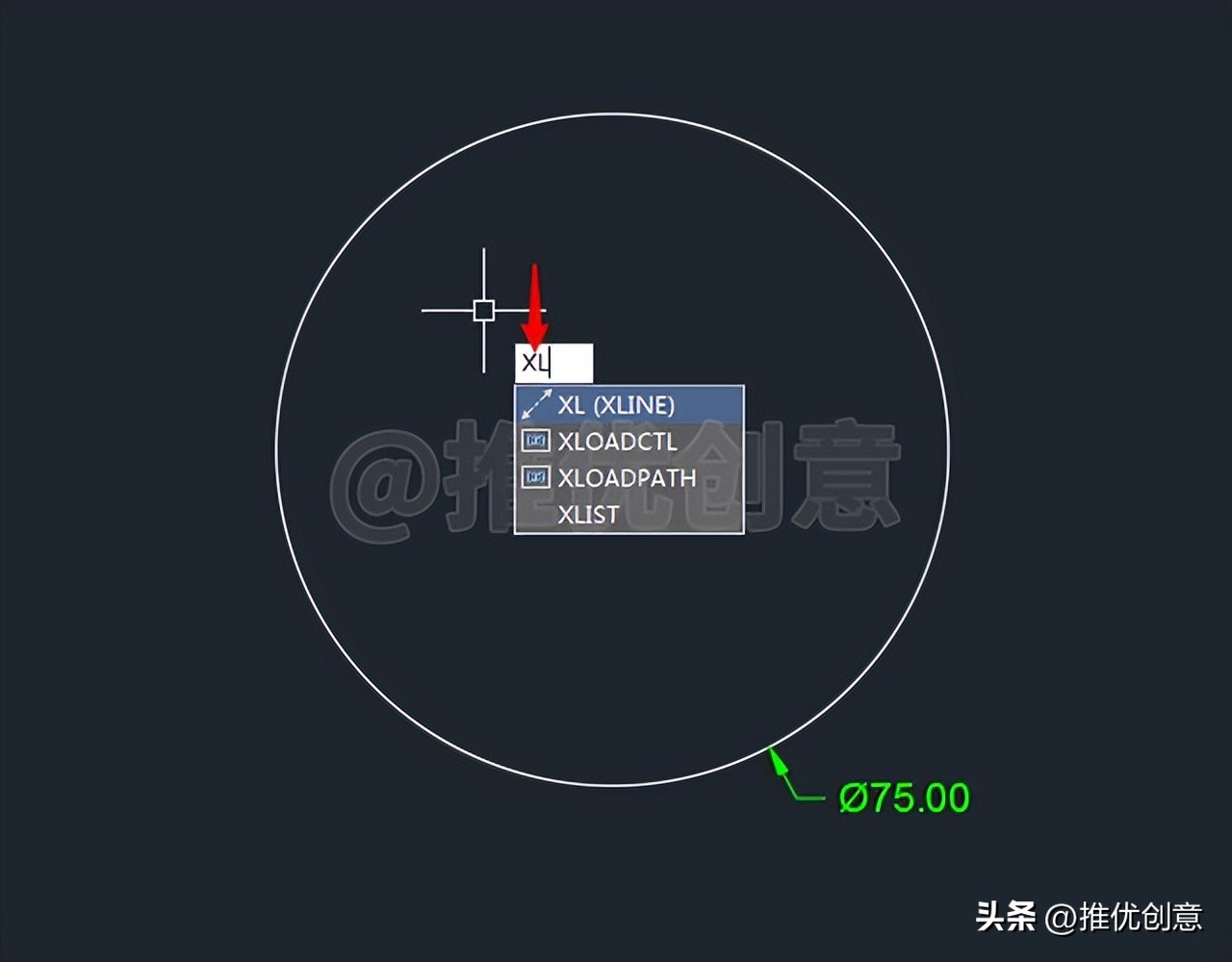

2.2、命令行输入“XL”后回车，启用“构造线”命令。

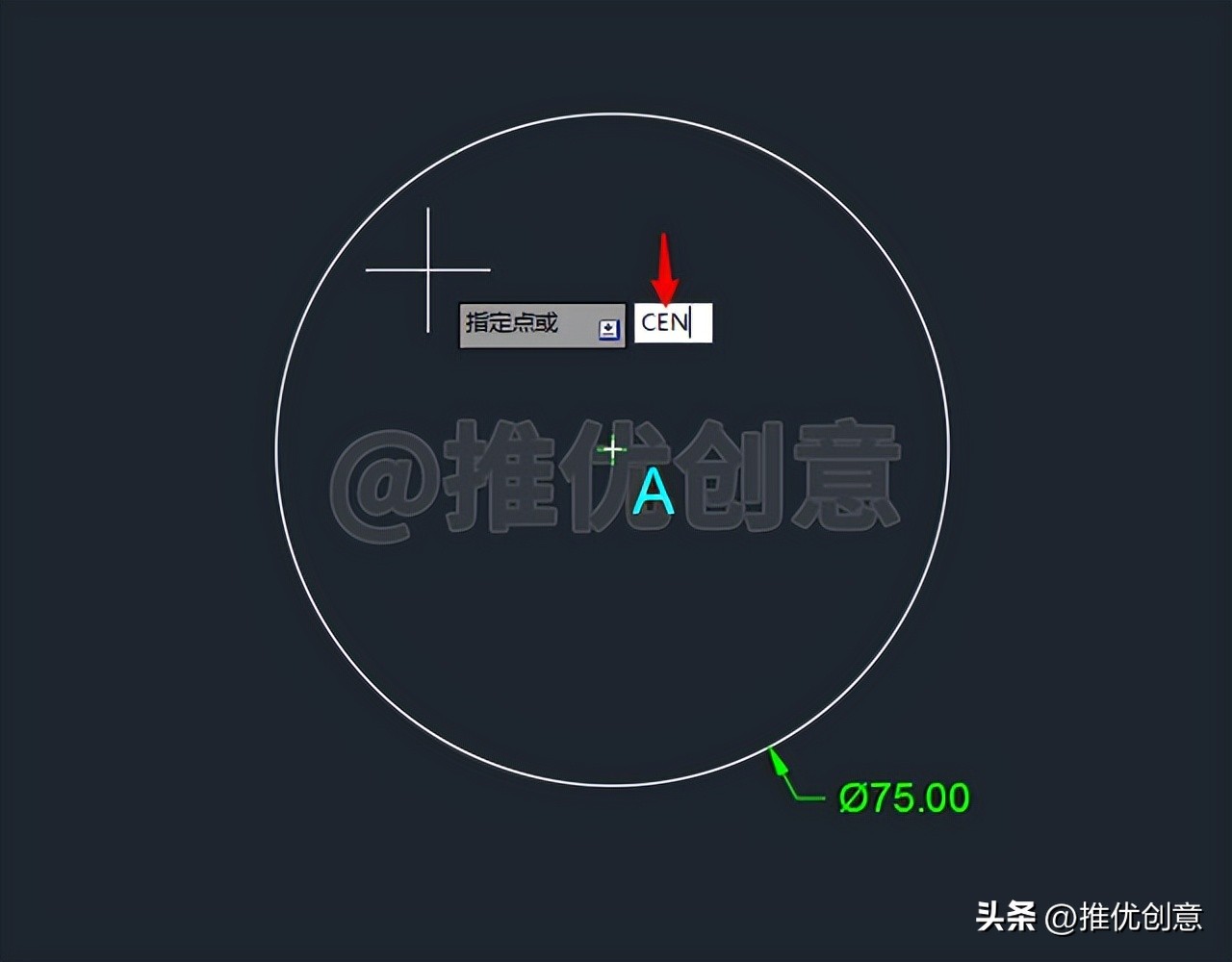

2.3、命令行输入“CEN”后回车，启用捕捉“圆心”。

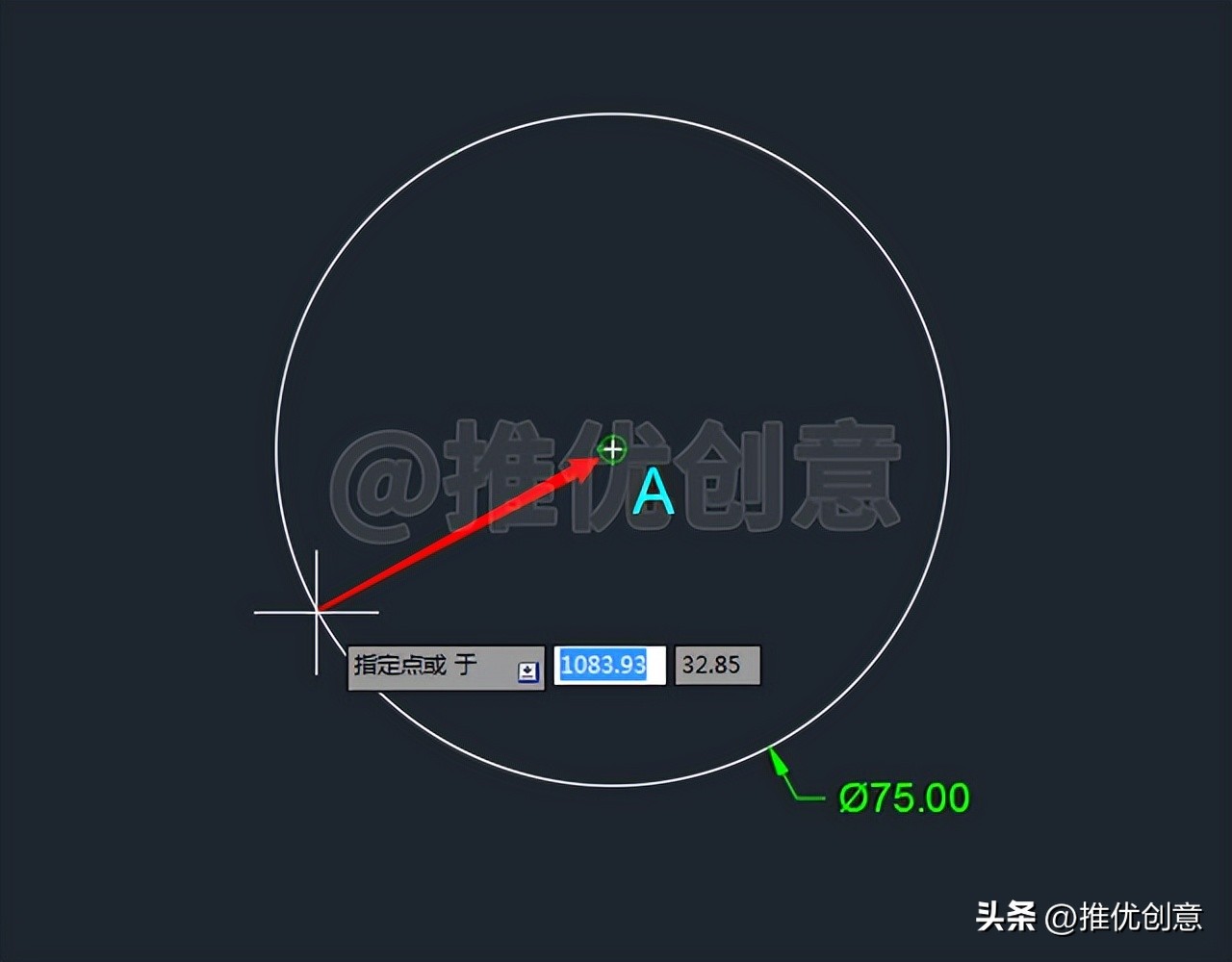

2.4、捕捉圆心A作为构造线通过的点。

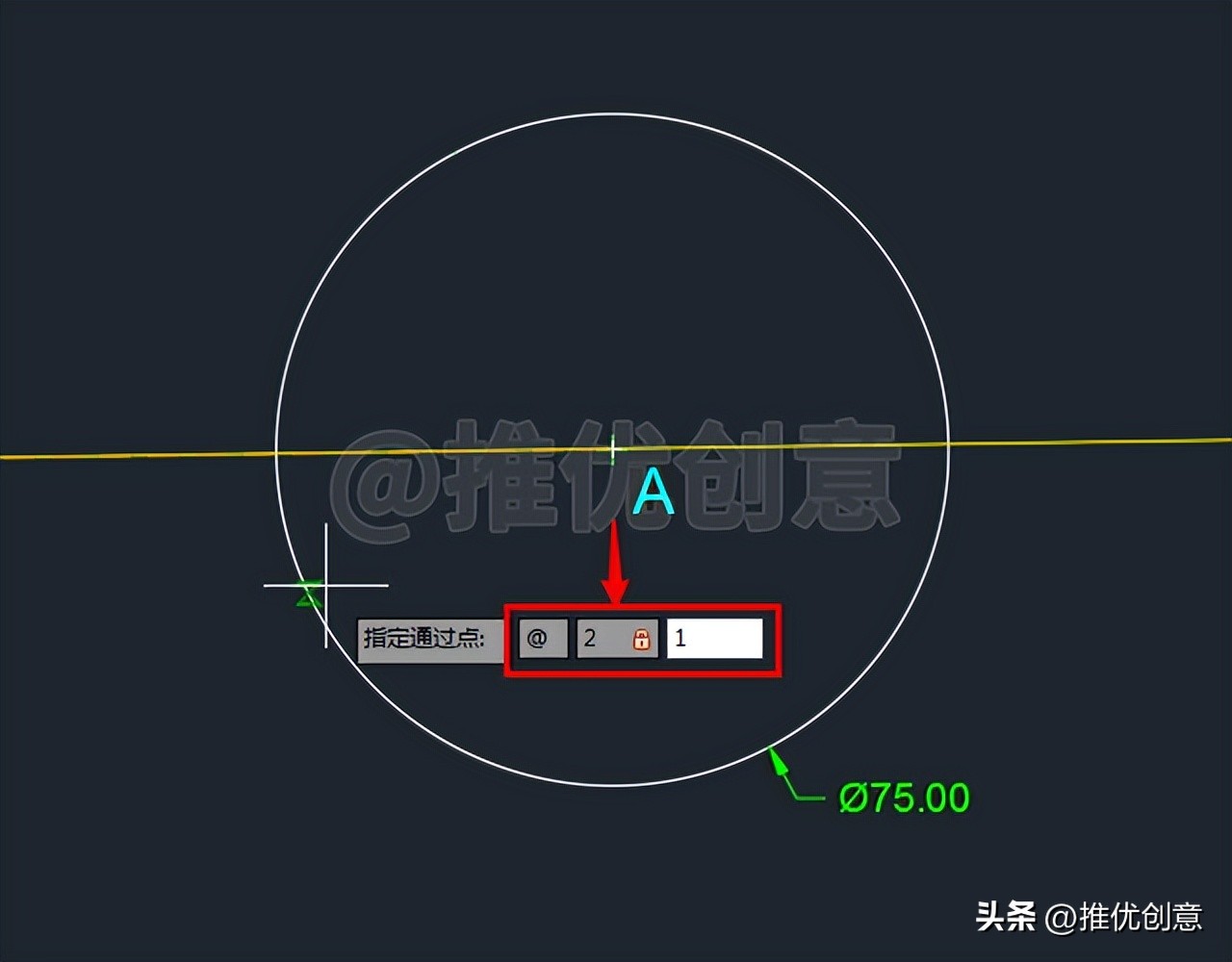

2.5、输入构造线通过的下一点的相对坐标值“@2,1”后回车。

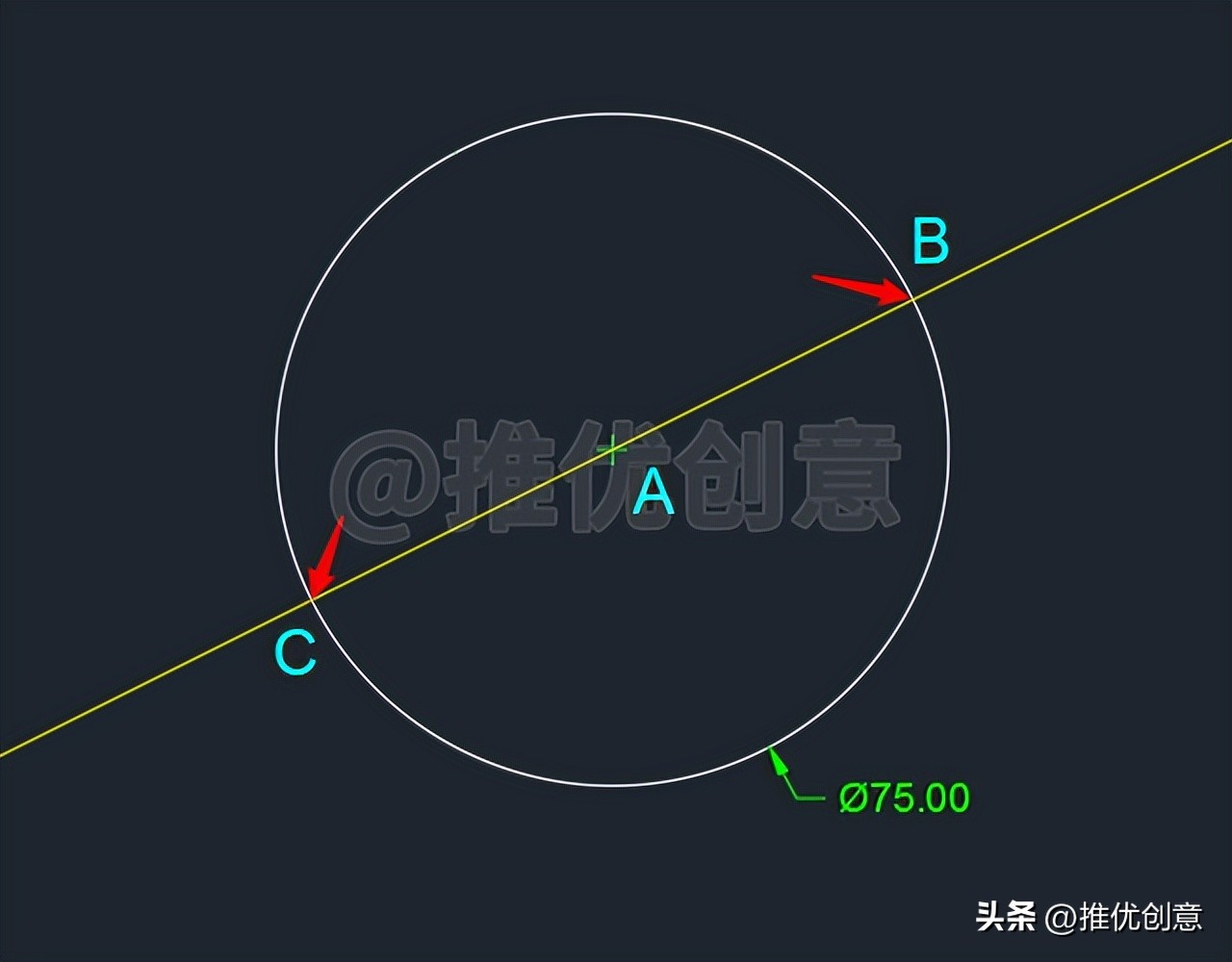

2.6、这样就过圆心A绘制出了一条黄色构造线AB，与白色圆A分别交于点B、点C。

由绘制过程可知，点B相对于点C的横坐标与纵坐标的比值为2：1。

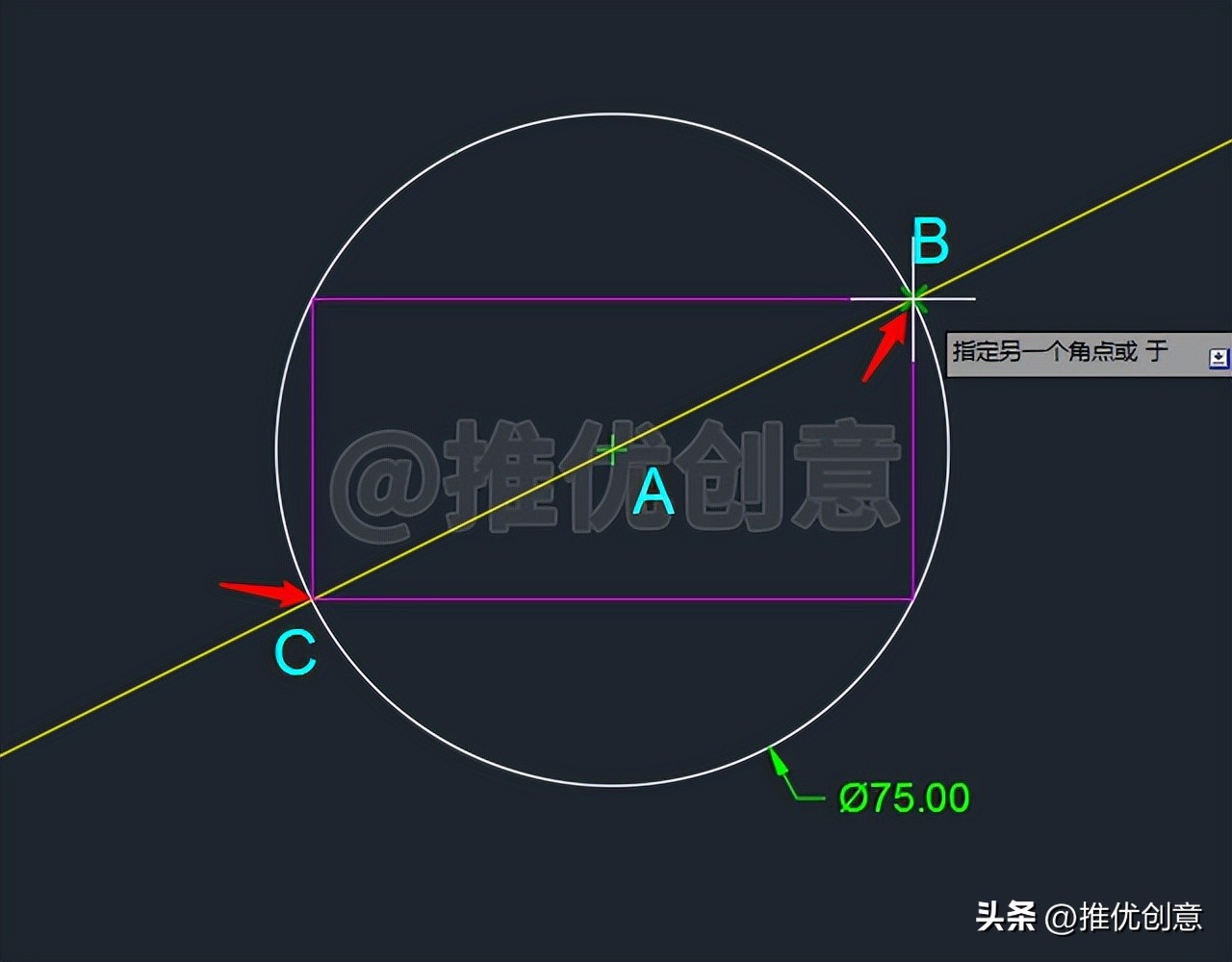

2.7、命令行输入“REC”后回车，启用“矩形”命令，捕捉交点C作为矩形的第一个角点，捕捉交点B作为矩形的另一个角点。

2.8、这样就绘制出了一个红色矩形DCEB。

由绘制过程可知，CE：BE=2：1。

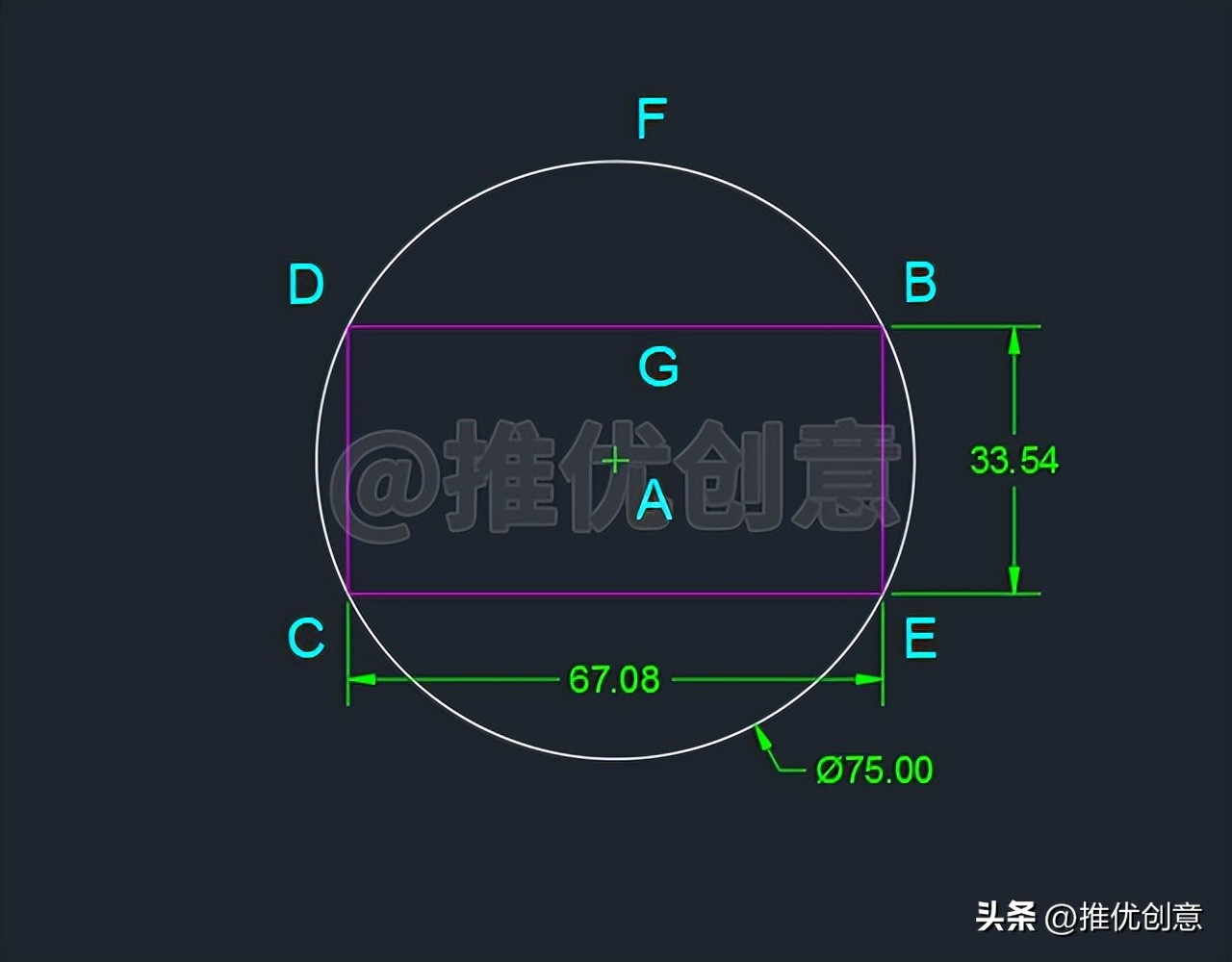

2.9、命令行输入“E”后回车，启用“删除”命令，将黄色构造线AB删除掉，完成后如下图，设白色圆A的上面象限点为点F，红色水平线段DB的中点为点G。

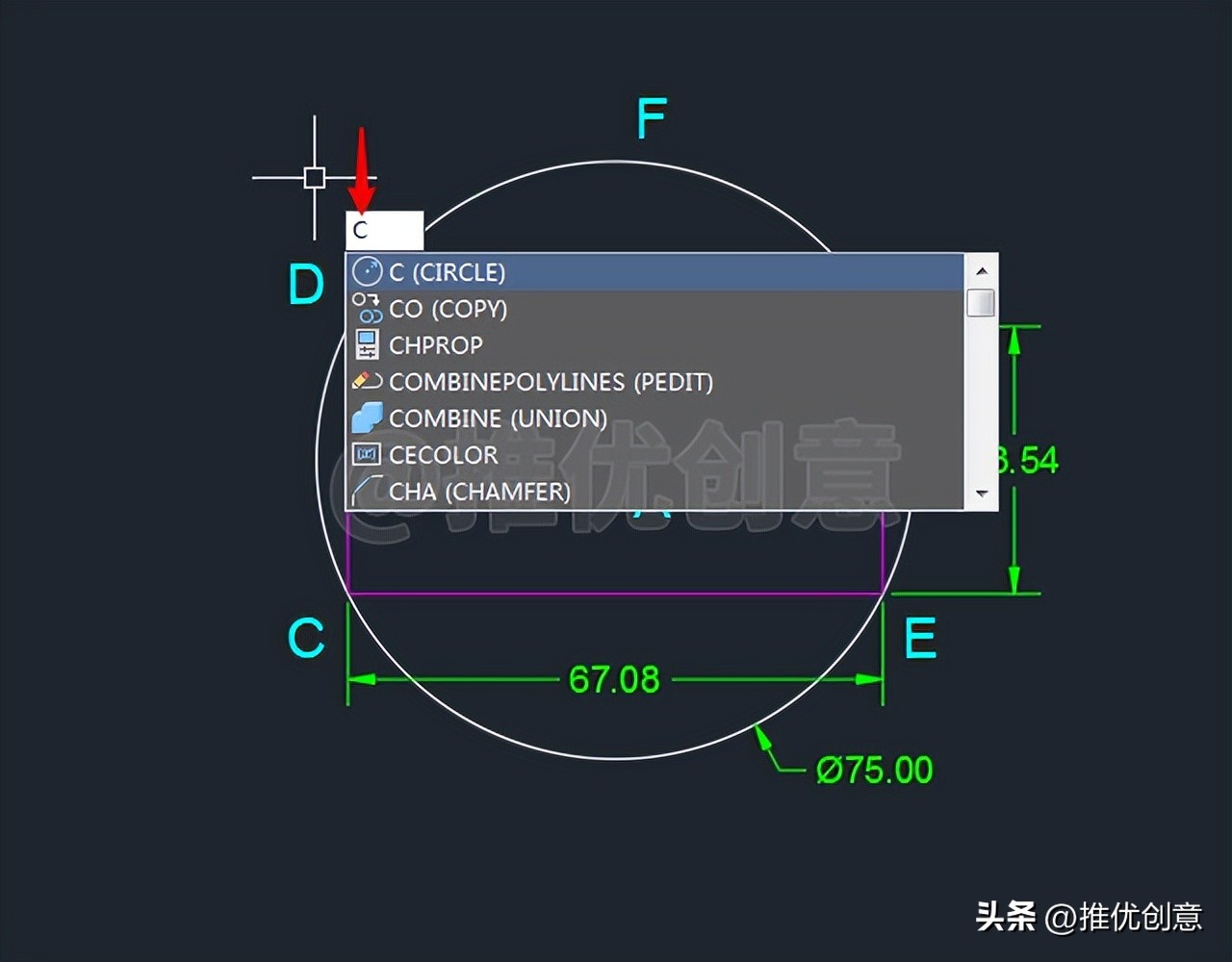

2.10、命令行输入“C”后回车，启用“圆”命令。

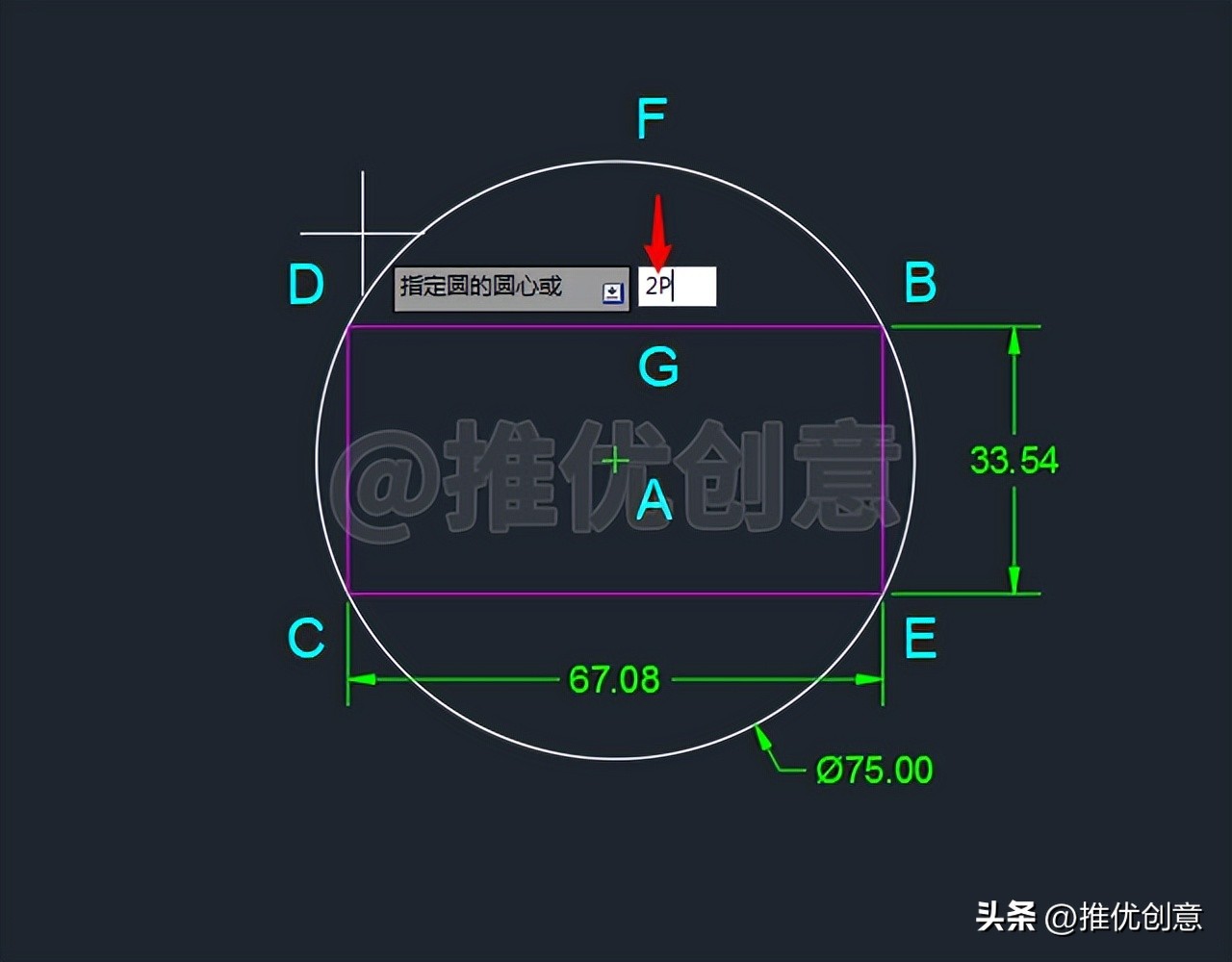

2.11、接着输入“2P”后回车，选择两点方式绘制圆。

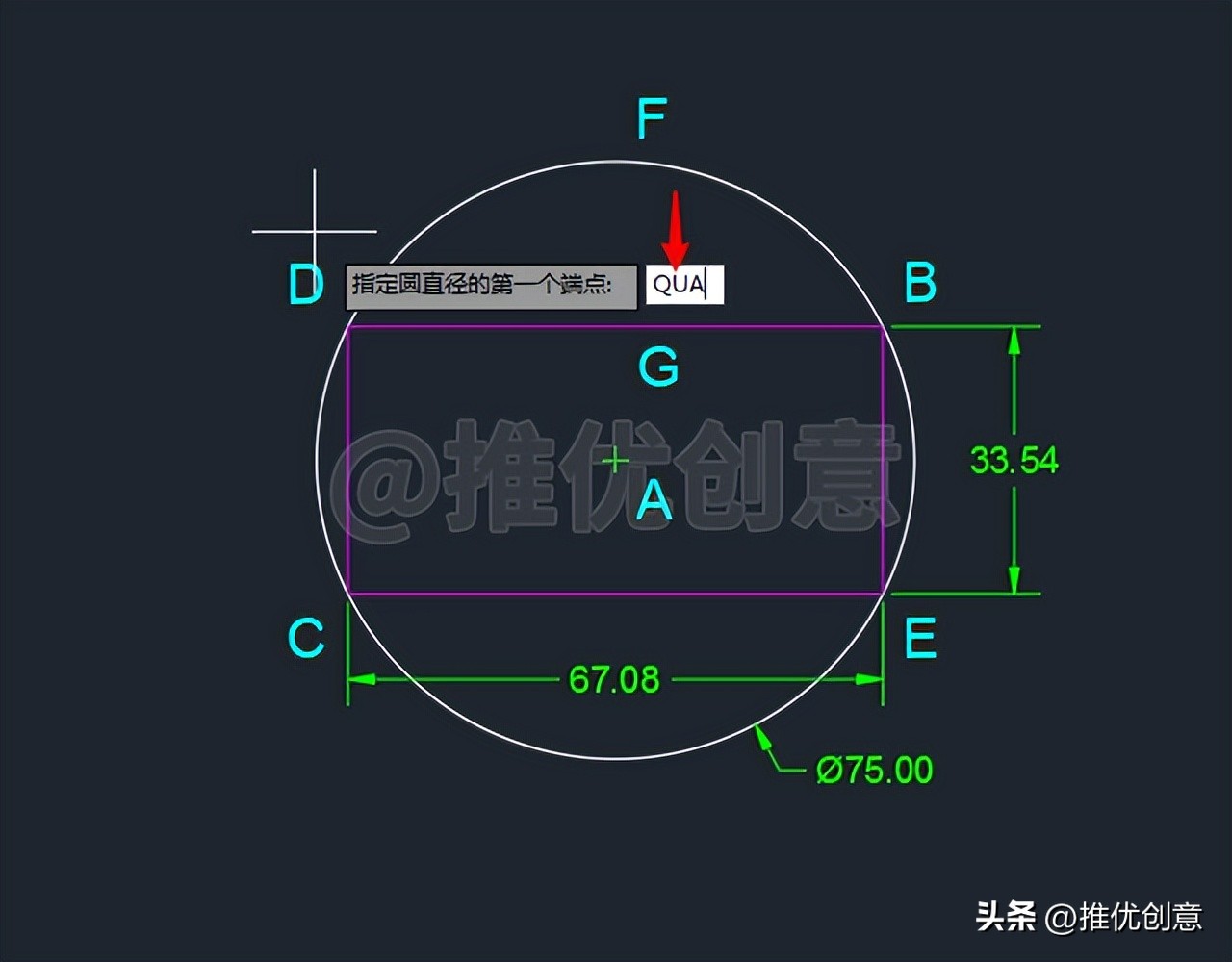

2.12、输入“QUA”后回车，启用捕捉“象限点”。

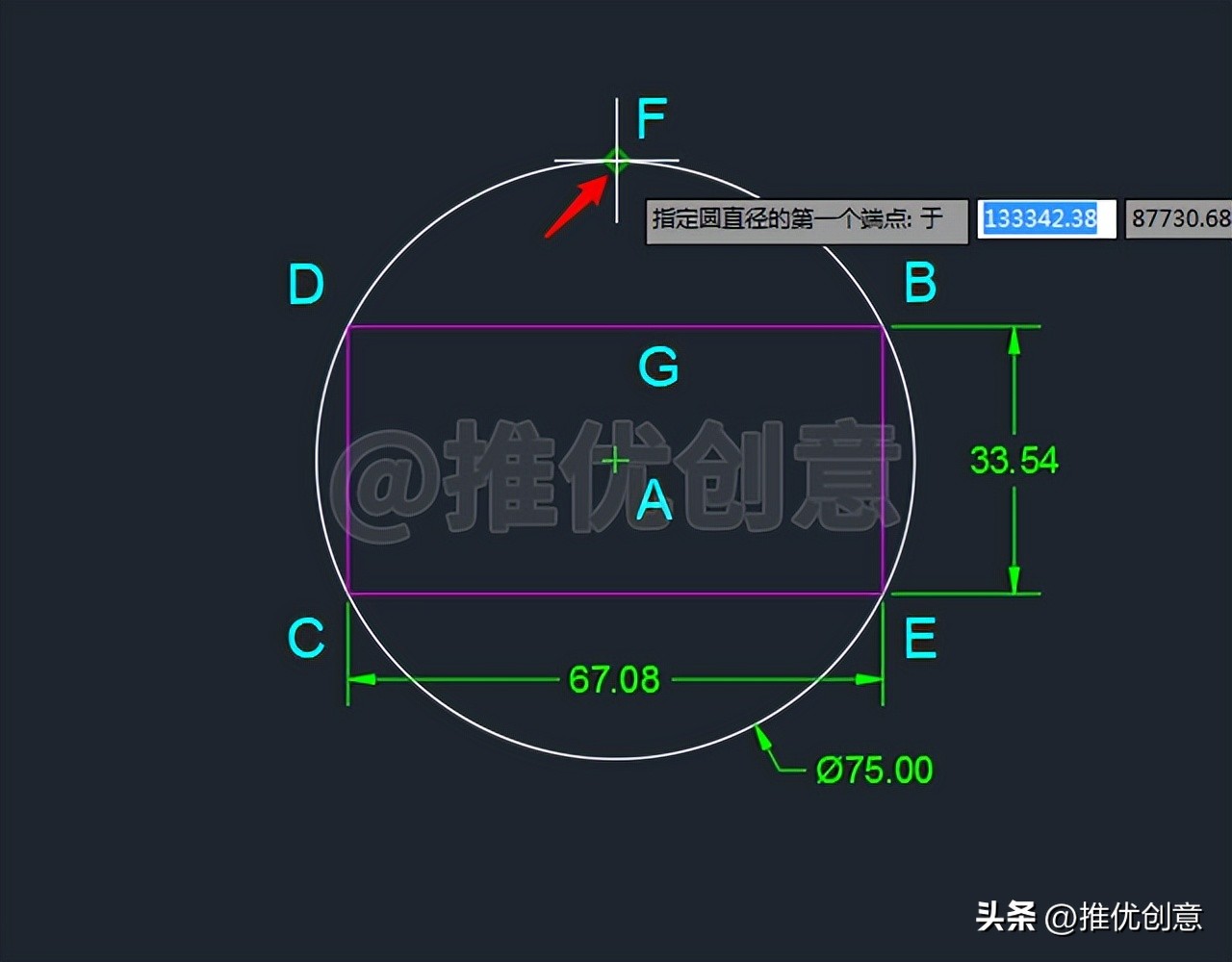

2.13、捕捉白色圆A的上面象限点F作为圆直径的第一个端点。

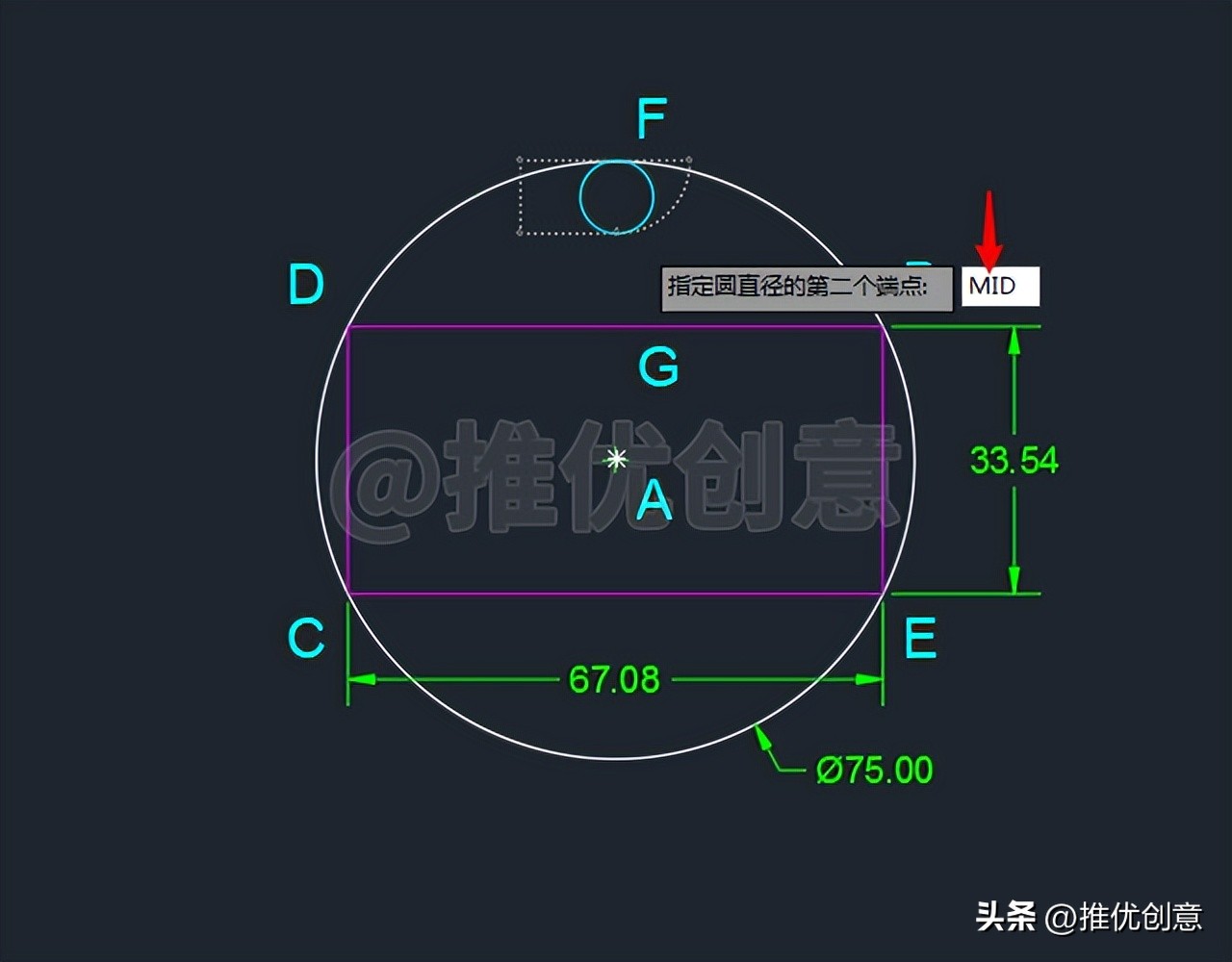

2.14、输入“MID”后回车，启用捕捉“中点”。

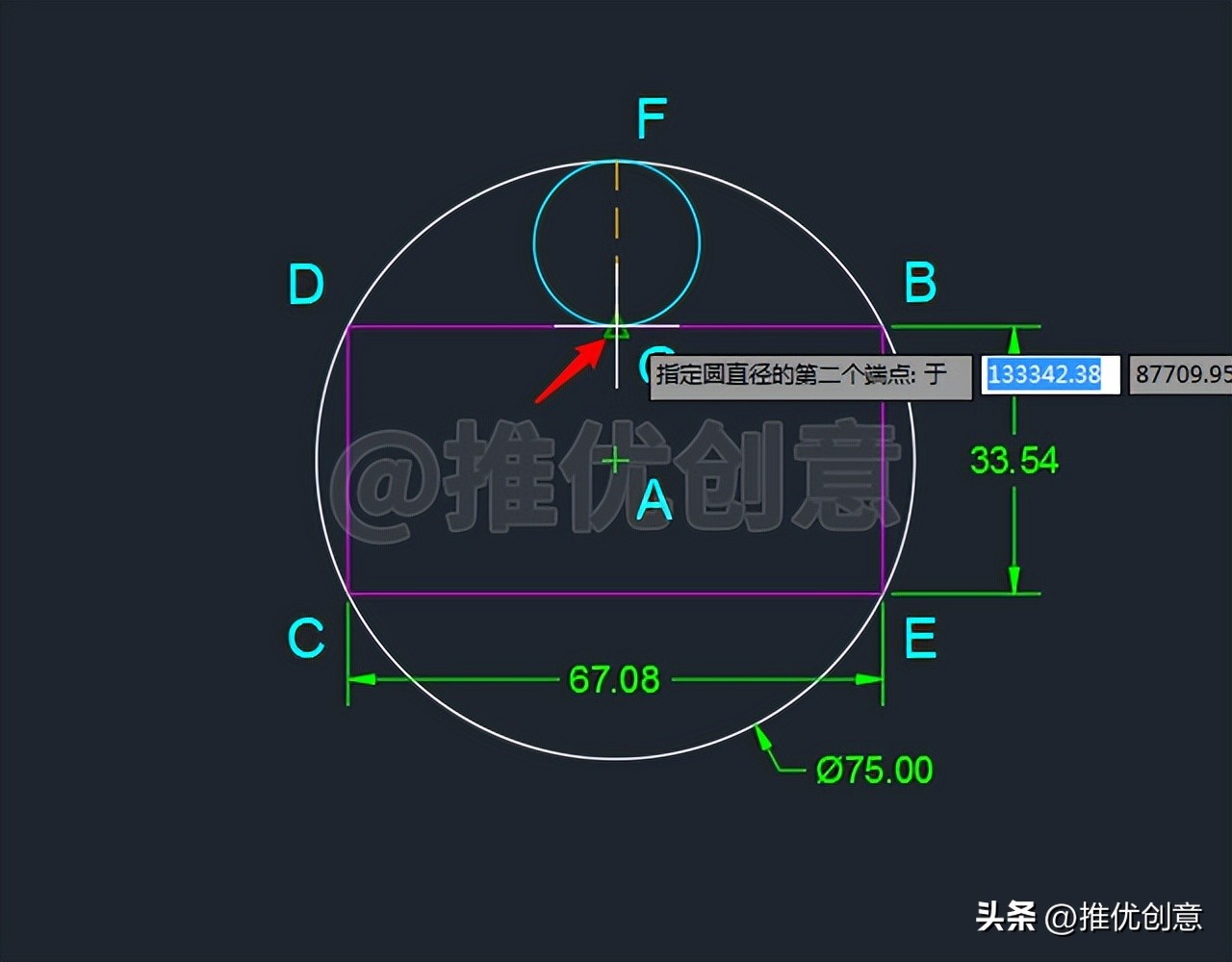

2.15、捕捉红色水平线段DB的中点G作为圆直径的第二个端点。

2.16、这样就通过两点方式绘制出了一个青色圆H，与白色圆A内切于象限点F，与红色水平线段DB相切于中点G。

2.17、选中青色圆H，命令行输入“MI”后回车，启用“镜像”命令，以过圆心A的水平线为镜像线，将它镜像到下面。

2.18、镜像完成后在下面得到青色圆K。

至此，整幅图绘制完毕。

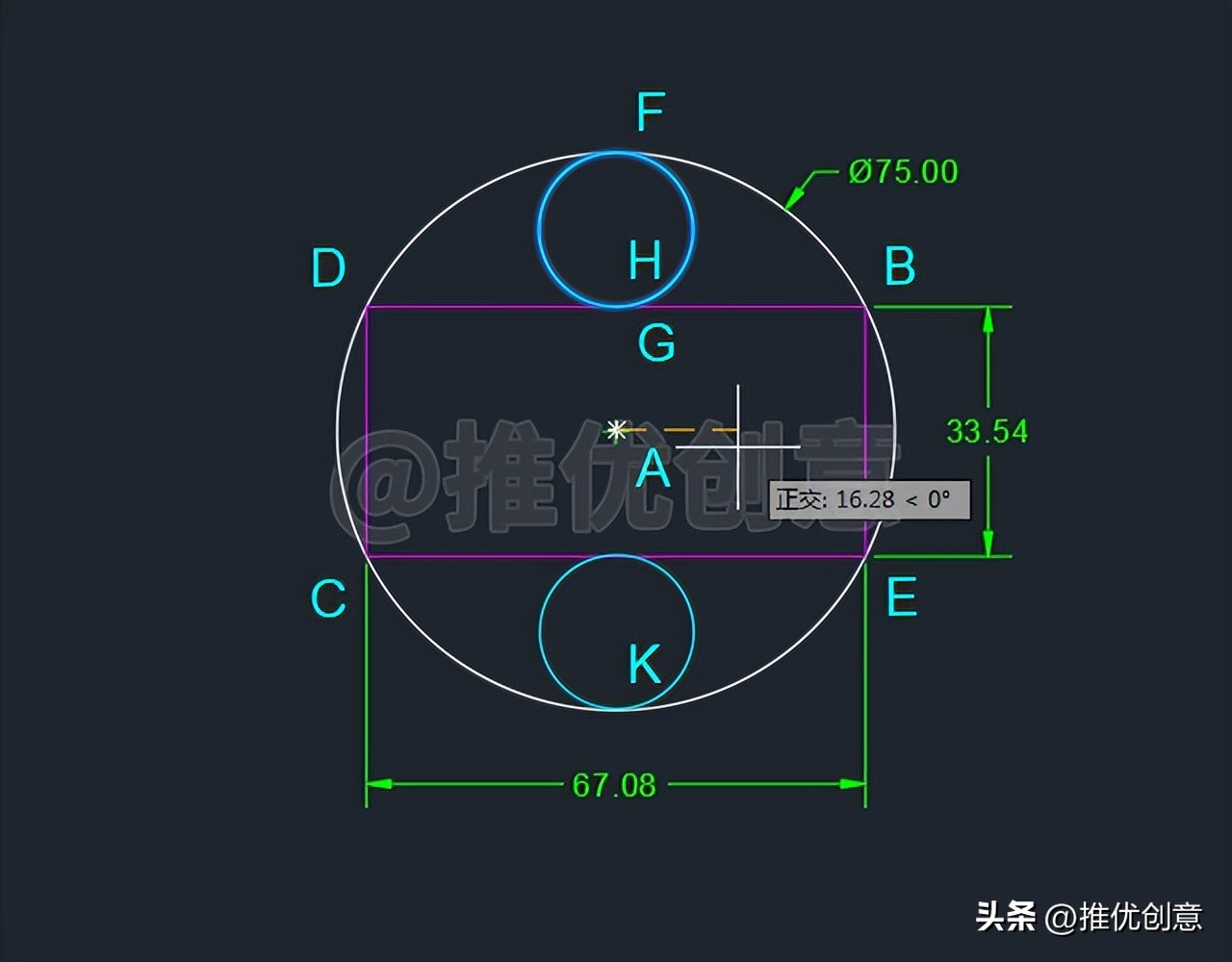

2.19、使用“图层”管理图形，标注尺寸，最终完成效果见下图。

20200101_03
