HDMI收发器HF200简介
HDMI收发器HF200基于光纤传输介质，能将音视频信号最远可延长20公里；最高可支持1080P@60Hz分辨率；可广泛应用于视频会议系统、广播电视系统、闭路电视系统、电视监控系统、高速公路显示屏等
HDMI收发器HF200
HDMI收发器HF200特点
01、使用光纤线替代HDMI线传输，最远可延长20公里
02、最高可支持1080P@60Hz分辨率
03、支持音频信号同步传输
04、自动调节反馈信息，平衡或者放大，无需担心线的长度
05、使用HDMI标准线缆，输入/输出传输距离可达15米
06、可过光纤交换机，实现一对多使用
07、安装简单
HDMI收发器HF200接口介绍

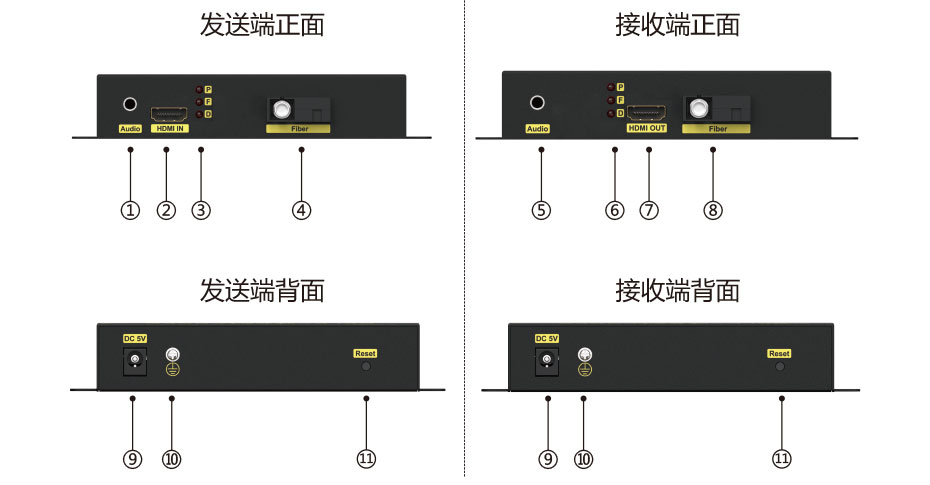

HDMI收发器HF200接口图
指示灯说明：
P : 电源指示灯，灯长亮时表示电源已连接
F : 光纤指示灯，灯闪烁时表示光纤已连通
D : 数据传输指示灯，连接HDMI信号时指示灯常亮，有信号通讯时闪烁
① 音频接口：音频信号输入
② HDMI接口：HDMI信号输入
③ 指示灯：信号指示灯
④ SC光纤接口：连接光纤
⑤ 音频接口 :连接音响设备
⑥ 指示灯：信号指示灯
⑦ HDMI接口：连接显示设备
⑧ SC光纤接口：连接光纤
⑨ 电源接口：电源输入
⑩ 地线接口：连接地线
⑪ 重置开关：按下可重置设备
HDMI收发器连接使用示意图

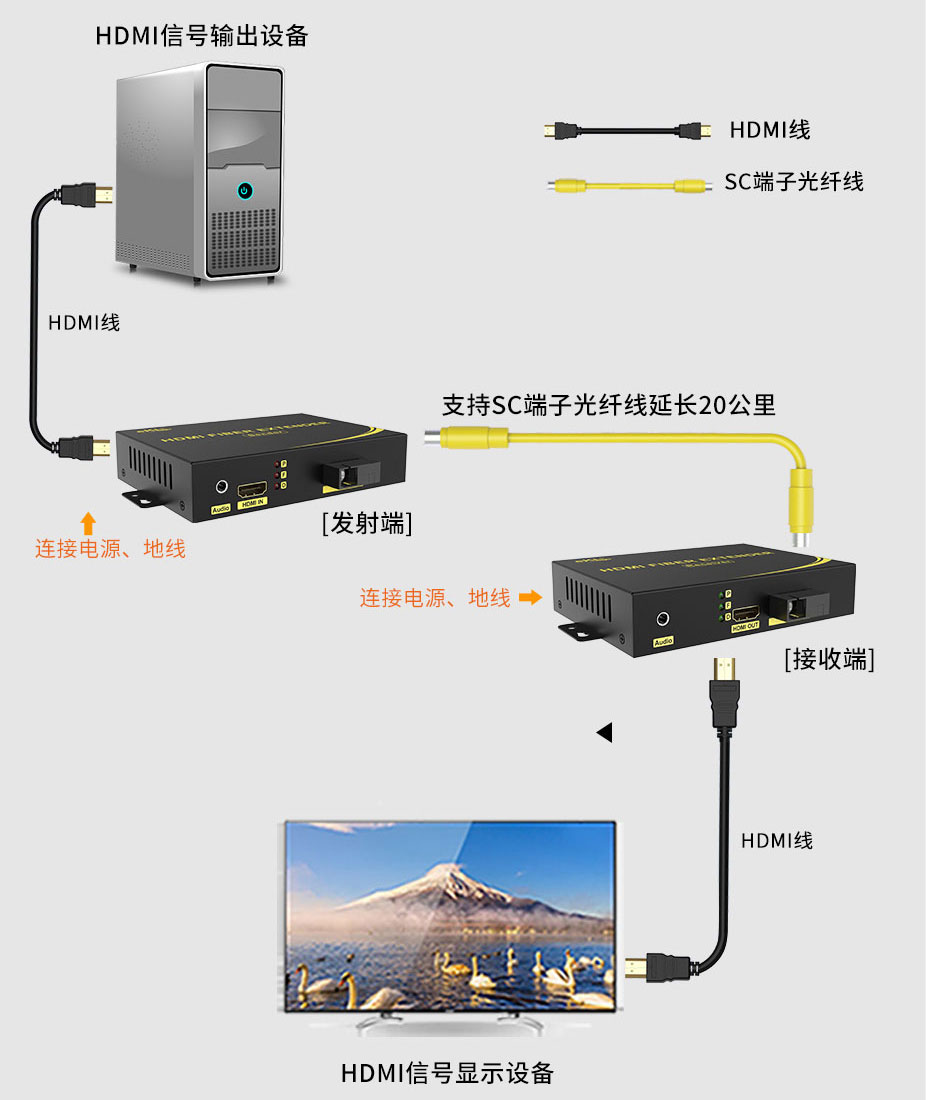

HDMI收发器HF200连接使用示意图
HDMI收发器安装方法
按照连接使用示意图分别使用HDMI线将发射端与HDMI主机相连，接收端与HDMI显示器相连，然后使用SC光纤线将发射端与接收端相连；如果需要使用主机的3.5mm立体声音频的，就用公对公3.5mm音频线将HDMI主机的3.5mm音频输出与发射端的3.5mm音频接口相连，然后在接收端即可使用3.5mm音频；接完后，分别在发射端与接收端接上地线，然后接上电源，即可正常使用
HDMI收发器HF200规格参数
支持HDMI分辨率：720P/1080P@60Hz
最大传输带宽：225MHz
最大传输速率：6.75Gbps
光纤传输距离：单纤传输20公里
输入线缆长度：≤15m HDMI standard cable
输出线缆长度：≤15m HDMI standard cable
最大工作电流：300mA
音频传输：支持DTS/HD/Dolby-ture HD/LPCM7.1/DTS/Dolby-AC3/DS等
电源适配器规格：直流:5V/1A
工作温度：0~40℃
工作湿度范围：5~85%RH（无冷凝）

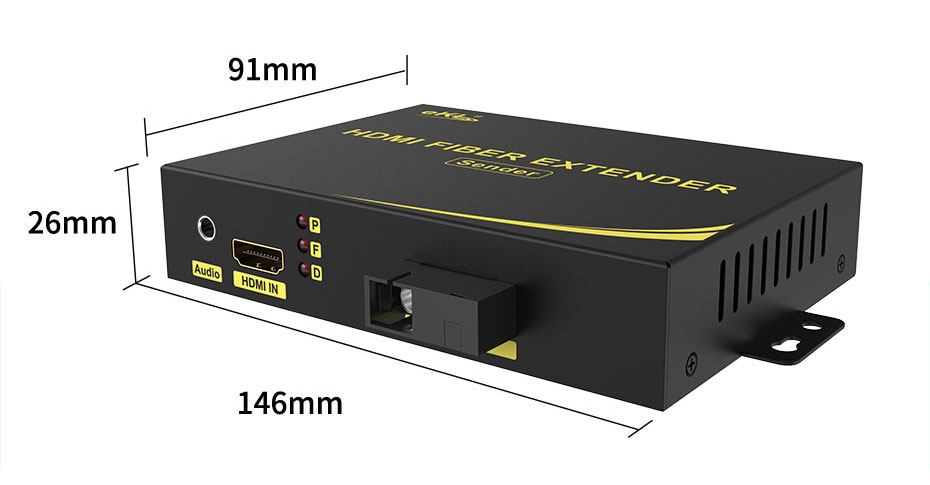

发射端尺寸：146*91*26mm
发射端重量：262g
接收端尺寸：146*91*26mm
接收端重量：260g
