手机射频电路故障分析3

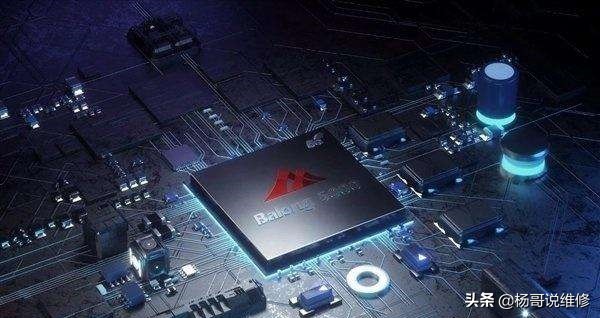

今天我们来继续深入学习射频电路工作原理，今天重点说说一个重要名词-----“基带”。不论苹果手机维修还是安卓手机维修都绕不过“基带”这个关键词。大家也知道，现在的苹果基带基本都是外挂，或许目前的技术还做不到集成，因为外挂基带的不稳定性也造成了手机信号差的问题。安卓机器以华为为代表，基本做到了基带集成。也就是说一个处理器芯片完全可以承担所有的任务。
这段时间华为和苹果的比拼，也因为5G问题，或者基带问题，划出了分界线。那么什么是基带呢？
手机基频处理器简称基带。
早期的产品主要提供语音通话、文字短信传送，因此，基频零组件比较简单，主要包括模拟基频、数字基频、记忆体、功率管理等部分。所以早期的产品基本都被CPU给包容了，一个CPU就完成了基带需要干的活。
随着手机的发展，手机基频处理器发展成基频双处理器：一个数位信号处理器负责语音信号的处理，一个应用处理器负责影音应用的处理。
4G\3G手机与智能2G相比，需要处理大量的多媒体数据。所以智能4G时代手机需要外挂应用处理器来单独处理强大的多媒体数据，有时也通过增强多媒体数据处理能力的基频处理器。
那么基带内部都有什么呢？都可以实现什么功能呢？
通过下面这些数据可以了解基带电路。
芯片内核、通信功能、多媒体功能、存储器接口、外围设备接口、工作环境温度、耗电、封装等。
简单说说模拟基带和数字基带。
模拟基带主要进行中频处理。
接收时，射频送来的中频信号经过放大、二次变频处理，转变为基带I/Q信号，然后经过AD变化、滤波后送入数字基带模块进行解扩处理。
发射时，数字基带送来的扩频信号经过DA转换及上变频处理，变为中频模拟信号，然后经过AGC功率控制器放大后送入发射单元。
数字基带主要包括微处理器MCU，数字信号处理器DSP，键盘照片，显示背景灯电路，LCD显示屏电路，调制解调电路，电源管理模块，充电电路，存储器电路，键盘电路，UIM卡接口电路，实时时钟电路，系统基准时钟电路，PCM模数-数模转换电路等等。
数字基带完成交织与编码，去交织与解码，扩频/解扩，执行系统软件，应用软件，人机接口控制等功能。
下面我们重点了解一下基带的一些特性，根据它的这些特性，可以更好的去维修相关的故障.
1. 基带处理器有多路内核供电,所以,我们随便翻开一个苹果图纸都可以看到基带电源有多路供电给CPU提供动力。
2. 基带处理器控制多个信号，主要控制射频处理的工作，不同BAND的频段工作。
3.
4. 射频处理器输出的基带I/Q信号，从其相应引脚输出，送到基带处理器进行处理。非连续的基带IQ信号也需要送到基带处理器进行处理。
5. 基带处理器发出的基带I/Q信号，从相应引脚输出，送到射频处理器（也就是我们说的中频）中进行处理。
今日的亮点来了，基带电路的工作时序如何，我们重点了解一下。在不少华为三级维修手册中大家可以看到不少上电时序。了解它们对于维修帮助很大。
1. 首先电池给基带电源管理芯片供电。
2. 应用处理器（CPU）发出Radio on 开启信号给基带电源管理芯片。
3. 应用处理器电源发出 Reset PMU的复位信号。
4. 基带电源管理芯片启动19.2MHZ时钟信号。
5. 基带电源管理芯片开启后提供基带处理器、基带电源管理芯片内部的工作供电。
6. 基带电源管理芯片发出SLEEP CLK 32K 主时钟与PMIC RESOUT L复位信号道基带处理器。
7. 基带处理器得到供电、时钟、复位后，再通过HSIC BB DATA与HSIC BB STROBE读写NAND的开机固件（从而运行开机程序并开机）
8. 开机后的基带处理器送出PS HOLD给基带电源管理芯片（实现维持供电）。
9. 基带处理器给CPU发出准备就绪信号PBL RUN BB HSIC1 RDY。
10. 应该处理器侦测到PBL RUN BB HSIC1 RDY信号后发出AP HSIC1 RDY 开启高速数据信号到基带处理器。
11. BB接收到，运行程序并初始化BB NOR。
由于时间的关心，今天先聊到这里，明天继续射频电路的分析。
