用途

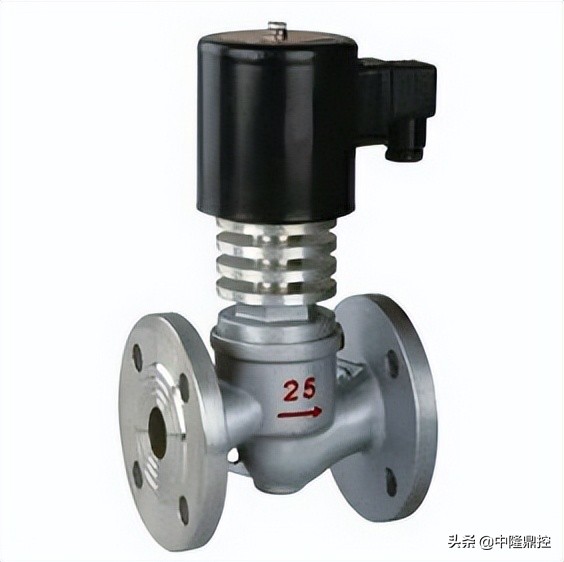

SZCZP系列高温电磁阀是间接先导式平衡电磁阀，具有耐高温、耐腐蚀、耐磨损、使用范围广等优点，广泛应用于输送水、轻油、重油，过热蒸汽、腐蚀气体等介质管路中。完成系统中气体、蒸汽、液体、油类等到各种介质的自动控制和自动调节。

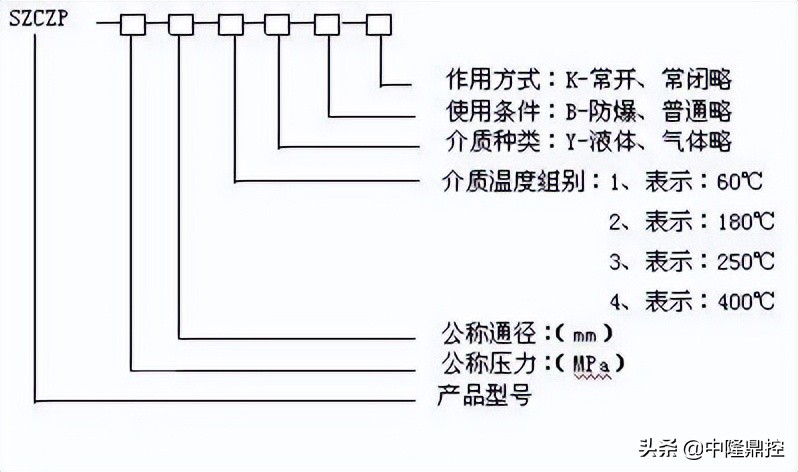

型号规格说明
技术参数
|
公称温度℃ |
≤425 |
|||||||||||||
|
公称压力MPa |
4.0 |
|||||||||||||
|
工作压差MPa |
0～4 |
0.05～4 |
0.1～4 |
|||||||||||
|
公称通径mm |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
||
|
功耗VA |
80 |
|||||||||||||
|
电压V |
220 |
|||||||||||||
|
额定流量系数 |
按JB/T7352-94规定 |
|||||||||||||
|
泄漏量 |
按JB/T7352-94·F规定 |
|||||||||||||

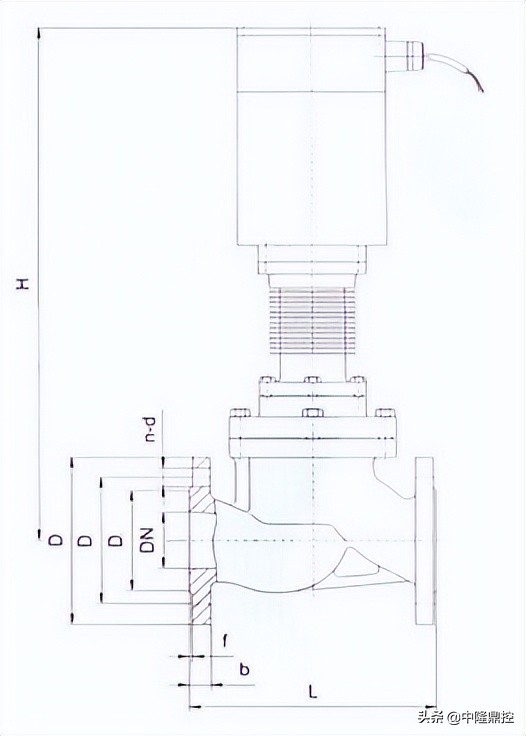

安装尺寸
|
DN |
H |
D |
D1 |
D2 |
n-d |
f |
b |
L |
|
10 |
465 |
90 |
60 |
41 |
4-Φ14 |
2 |
14 |
130 |
|
15 |
465 |
95 |
65 |
46 |
4-Φ14 |
2 |
14 |
130 |
|
20 |
465 |
105 |
75 |
56 |
4-Φ14 |
2 |
16 |
150 |
|
25 |
465 |
115 |
85 |
65 |
4-Φ14 |
3 |
16 |
160 |
|
32 |
475 |
140 |
100 |
76 |
4-Φ18 |
3 |
18 |
180 |
|
40 |
490 |
150 |
110 |
84 |
4-Φ18 |
3 |
18 |
200 |
|
50 |
505 |
165 |
125 |
99 |
4-Φ18 |
3 |
20 |
230 |
|
65 |
525 |
185 |
145 |
118 |
8-Φ18 |
3 |
22 |
290 |
|
80 |
535 |
200 |
160 |
132 |
8-Φ18 |
3 |
24 |
310 |
|
100 |
565 |
235 |
190 |
156 |
8-Φ22 |
3 |
24 |
350 |
|
125 |
580 |
270 |
220 |
184 |
8-Φ26 |
3 |
26 |
400 |
|
150 |
605 |
300 |
250 |
211 |
8-Φ26 |
3 |
28 |
480 |
