欢迎关注我的公众号： Java编程技术乐园。分享技术，一起精进Quartz!

做一个积极的人

编码、改bug、提升自己

我有一个乐园，面向编程，春暖花开！

当任何时候觉你得难受了，其实你的大脑是在进化，当任何时候你觉得轻松，其实都在使用以前的坏习惯。

通过前面的学习，你可能大致了解了Quartz，本篇博文为你打开学习SSMM+Quartz的旅程！欢迎上车，开始美好的旅程！ 本篇是在SSM框架——Spring+SpringMVC+Mybatis的搭建教程这篇为基础上进行的，如果不了解SSM搭建请先点击阅读！

一、环境介绍

工具：Eclipse+ Mysql

框架：Spring+SpringMVC+Mybatis

日志：logback

构建工具：Maven

单元测试：Junit4

Quartz版本：2.2.1

二、SSMM+Quartz集成详解

1、概述

在之前SSM框架的基础集合Quartz写一个简单的Web项目，实现Quartz的动态添加，修改和删除功能！（这里只是对Cron类型的Trigger进行操作）

2、项目结构

springmvcmybatis详细过程,springmvc和mybatis架构图

3、初始化

在项目中找到初始化sql——quartz_test.sql ,导入自己的数据库中！初始化的表信息如下：

qrtz_blob_triggers,
qrtz_calendars,
qrtz_fired_triggers,
qrtz_locks,
qrtz_paused_trigger_grps,
qrtz_scheduler_state,
qrtz_simple_triggers,
qrtz_simprop_triggers,
qrtz_triggers,
user_t

4、配置文件介绍

4.1 在ApplicationContext.xml中添加下面的配置：

<bean name="quartzScheduler" class="org.springframework.scheduling.quartz.SchedulerFactoryBean" >
 <property name="dataSource" ref ="dataSource" />
 <property name="applicationContextSchedulerContextKey" value="applicationContextKey"/>
 <property name="configLocation" value="classpath:quartz.properties"/>
 </bean>

springmvcmybatis详细过程,springmvc和mybatis架构图

4.2 添加quartz.properties配置文件

# Default Properties file for use by StdSchedulerFactory
# to create a Quartz Scheduler Instance, if a different
# properties file is not explicitly specified.
#
#============================================================================
# Configure Main Scheduler Properties
#============================================================================
org.quartz.scheduler.instanceName: quartzScheduler
org.quartz.scheduler.instanceId = AUTO
org.quartz.scheduler.rmi.export: false
org.quartz.scheduler.rmi.proxy: false
org.quartz.scheduler.wrapJobExecutionInUserTransaction: false
#============================================================================
# Configure ThreadPool
#============================================================================
org.quartz.threadPool.class: org.quartz.simpl.SimpleThreadPool
org.quartz.threadPool.threadCount: 2
org.quartz.threadPool.threadPriority: 5
org.quartz.threadPool.threadsInheritContextClassLoaderOfInitializingThread: true
org.quartz.jobStore.misfireThreshold: 60000
#============================================================================
# Configure JobStore
#============================================================================
#default config
#org.quartz.jobStore.class: org.quartz.simpl.RAMJobStore
#持久化配置
org.quartz.jobStore.class:org.quartz.impl.jdbcjobstore.JobStoreTX
org.quartz.jobStore.driverDelegateClass:org.quartz.impl.jdbcjobstore.StdJDBCDelegate
org.quartz.jobStore.useProperties:true
#============================================================================
#havent cluster spring
#============================================================================
org.quartz.jobStore.isClustered = false
#数据库表前缀
org.quartz.jobStore.tablePrefix:qrtz_
#org.quartz.jobStore.dataSource:qzDS
#============================================================================
# Configure Datasources
#============================================================================
#JDBC驱动 Sping去管理dataSource ，这里不在配置数据源信息
#org.quartz.dataSource.qzDS.driver:com.mysql.jdbc.Driver
#org.quartz.dataSource.qzDS.URL:jdbc:mysql://localhost:3306/quartz_test
#org.quartz.dataSource.qzDS.user:root
#org.quartz.dataSource.qzDS.password:root
#org.quartz.dataSource.qzDS.maxConnection:10

5、关键代码简单介绍

5.1 过滤器

添加过滤器拦截请求，若用户没有登录，则跳转到登录页面！

a. 新增LoginFilter.java,核心代码如下：

 @Override
 public void doFilter(ServletRequest req, ServletResponse resp, FilterChain chain) throws IOException, ServletException {
 HttpServletRequest request = (HttpServletRequest) req;
 HttpServletResponse response = (HttpServletResponse) resp;
 HttpSession session = request.getSession();
 //判断Session中是否有登录用户信息
 String toke = (String) session.getAttribute(CommonConstant.LONGIN_TOKE);
 if(!StringUtils.isEmpty(toke)){
 chain.doFilter(req, resp);
 }else{
 //若没有则，跳转到登录页面
 response.sendRedirect(request.getContextPath() + "/user/toLogin");
 }
 }

b.在web.xml配置过滤器：

 <filter>
 <filter-name>LoginFilter</filter-name>
 <filter-class>org.ssm.dufy.filter.LoginFilter</filter-class>
 </filter>
 <filter-mapping>
 <filter-name>LoginFilter</filter-name>
 <url-pattern>/</url-pattern>
 </filter-mapping>

5.2BAO和Service接口

Dao主要是用户的一些操作！

public interface IUserDao {
 int deleteByPrimaryKey(Integer id);
 int insert(User record);
 int insertSelective(User record);
 User selectByPrimaryKey(Integer id);
 int updateByPrimaryKeySelective(User record);
 int updateByPrimaryKey(User record);
 User findUser(User user);
}

Service主要是对定时任务的一些操作！

package org.ssm.dufy.service;
public interface QuartzService {
 /**
 * addJob(方法描述：添加一个定时任务) <br />
 * (方法适用条件描述： – 可选)
 *
 * @param jobName
 * 作业名称
 * @param jobGroupName
 * 作业组名称
 * @param triggerName
 * 触发器名称
 * @param triggerGroupName
 * 触发器组名称
 * @param cls
 * 定时任务的class
 * @param cron
 * 时间表达式 void
 * @exception
 * @since 1.0.0
 */
 public void addJob(String jobName, String jobGroupName,String triggerName, String triggerGroupName, Class cls, String cron);
 /**
 *
 * @param oldjobName 原job name
 * @param oldjobGroup 原job group
 * @param oldtriggerName 原 trigger name
 * @param oldtriggerGroup 原 trigger group
 * @param jobName
 * @param jobGroup
 * @param triggerName
 * @param triggerGroup
 * @param cron
 */
 public boolean modifyJobTime(String oldjobName,String oldjobGroup, String oldtriggerName, String oldtriggerGroup, String jobName, String jobGroup,String triggerName, String triggerGroup, String cron);
 /**
 * 修改触发器调度时间
 * @param triggerName 触发器名称
 * @param triggerGroupName 触发器组名称
 * @param cron cron表达式
 */
 public void modifyJobTime(String triggerName,
 String triggerGroupName, String cron);
 /**
 * 暂停指定的任务
 * @param jobName 任务名称
 * @param jobGroupName 任务组名称
 * @return
 */
 public void pauseJob(String jobName,String jobGroupName);
 /**
 * 恢复指定的任务
 * @param jobName 任务名称
 * @param jobGroupName 任务组名称
 * @return
 */
 public void resumeJob(String jobName,String jobGroupName);
 /**
 * 删除指定组任务
 * @param jobName 作业名称
 * @param jobGroupName 作业组名称
 * @param triggerName 触发器名称
 * @param triggerGroupName 触发器组名称
 */
 public void removeJob(String jobName, String jobGroupName,
 String triggerName, String triggerGroupName);
 /**
 * 开始所有定时任务。启动调度器
 */
 public void startSchedule();
 /**
 * 关闭调度器
 */
 public void shutdownSchedule();
}

操作用户通过Mybatis进行，操作定时器任务，使用的Quartz封装好的接口！

主要的实现代码就不在这里展示！如需查看请看源码！

5.3 Controller

（1）：UserController

处理一些用户的请求操作！

（2）：QuartzController

处理Quartz的请求操作！

6、任务类

package org.ssm.dufy.job;
import java.util.Date;
import org.quartz.Job;
import org.quartz.JobExecutionContext;
import org.quartz.JobExecutionException;
public class HelloWorldJob implements Job{
 /**
 * "0/5 * * * * ? 五秒运行一次
 */
 @Override
 public void execute(JobExecutionContext arg0) throws JobExecutionException {
 System.out.println("----hello world---" + new Date());
 }
}

7、待优化地方

  • 界面的美观性
  • 可以添加Simple类型的Trigger
  • 用户信息的管理
  • 抽象Job的Dao类 。。。。。。

三、运行效果介绍

有两种方式启动本实例项目： 1：Tomcat方式，Tomcat方式不在讲解! 2：Jetty方式 在pom.xml中配置了Jetty的依赖的插件！

<plugin>
 <groupId>org.apache.maven.plugins</groupId>
 <artifactId>maven-war-plugin</artifactId>
 <version>2.4</version>
 </plugin>
 <plugin>
 <groupId>org.mortbay.jetty</groupId>
 <artifactId>jetty-maven-plugin</artifactId>
 <version>8.1.15.v20140411</version>
 <configuration>
 <scanIntervalSeconds>10</scanIntervalSeconds>
 <stopPort>9999</stopPort>
 <reload>manual</reload>
 <webAppConfig>
 <contextPath>/ssm_quratz</contextPath>
 </webAppConfig>
 <connectors>
 <connector implementation="org.eclipse.jetty.server.nio.SelectChannelConnector">
 <port>8080</port>
 <maxIdleTime>60000</maxIdleTime>
 </connector>
 </connectors>
 </configuration>
 </plugin>

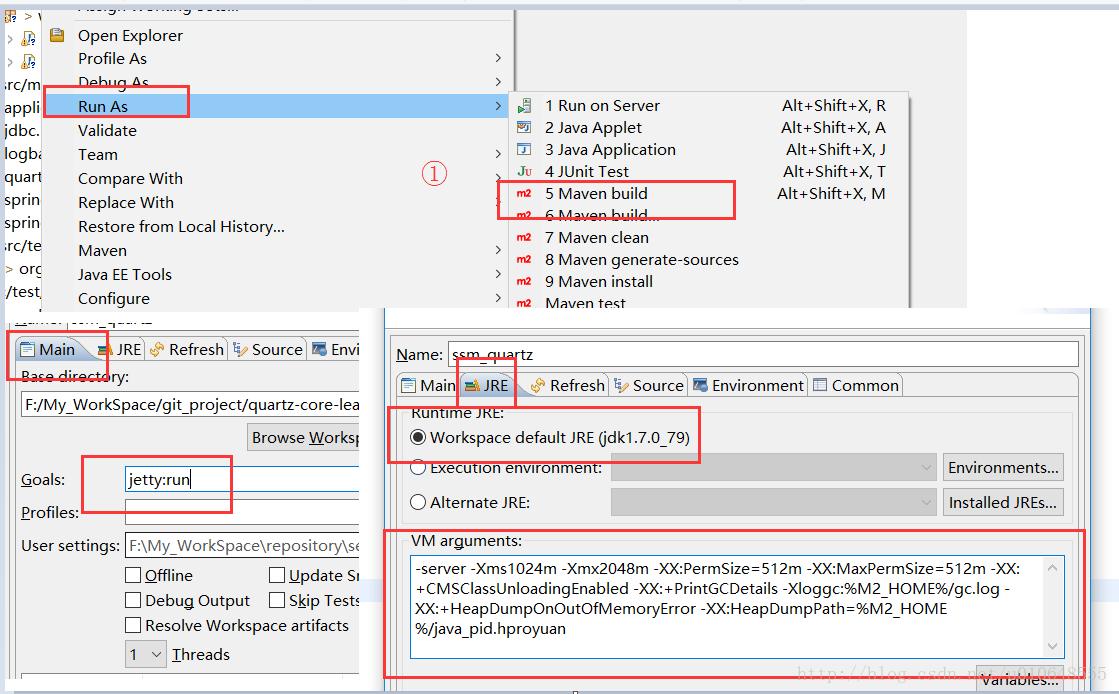

在Eclipse运行步骤如在截图：

springmvcmybatis详细过程,springmvc和mybatis架构图

配置的参数：

-server -Xms1024m -Xmx2048m -XX:PermSize=512m -XX:MaxPermSize=512m -XX:+CMSClassUnloadingEnabled -XX:+PrintGCDetails -Xloggc:%M2_HOME%/gc.log -XX:+HeapDumpOnOutOfMemoryError -XX:HeapDumpPath=%M2_HOME%/java_pid.hproyuan

配置好之后运行启动不报错就ok！

最后打开浏览器，输入 http://localhost:8080/ssm_quratz

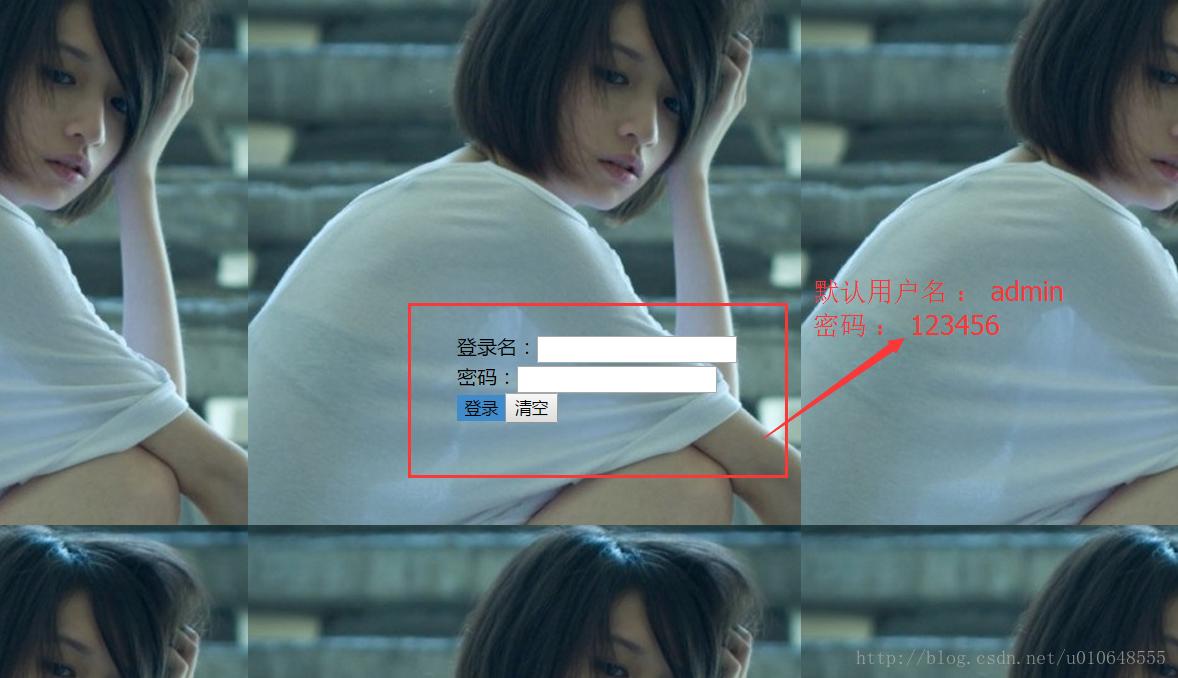

运行结果图 第一 ：登录页面

springmvcmybatis详细过程,springmvc和mybatis架构图

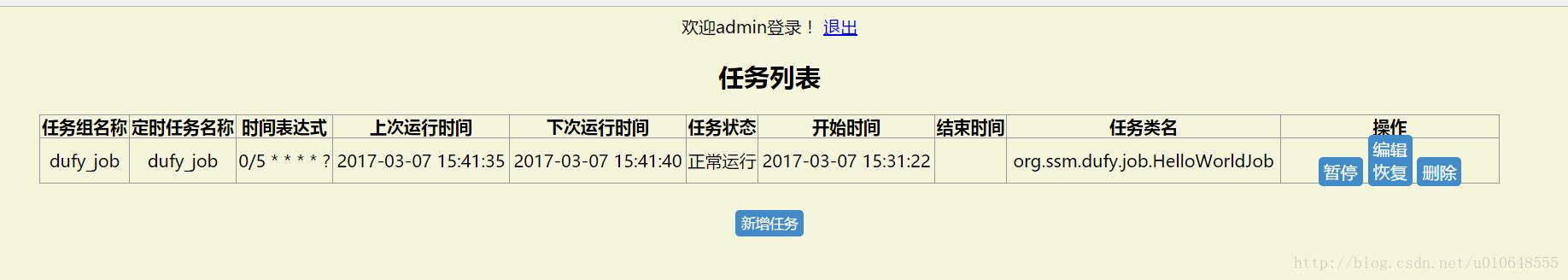

第二：任务列表页面

springmvcmybatis详细过程,springmvc和mybatis架构图

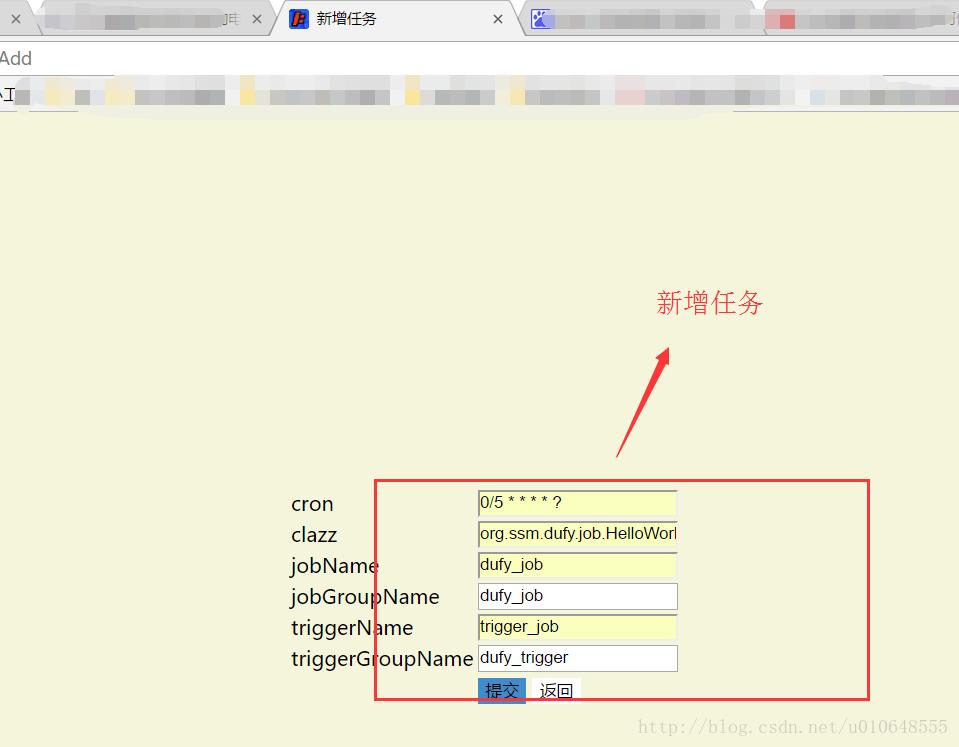

第三：新增页面（编辑页面和此类似）

springmvcmybatis详细过程,springmvc和mybatis架构图

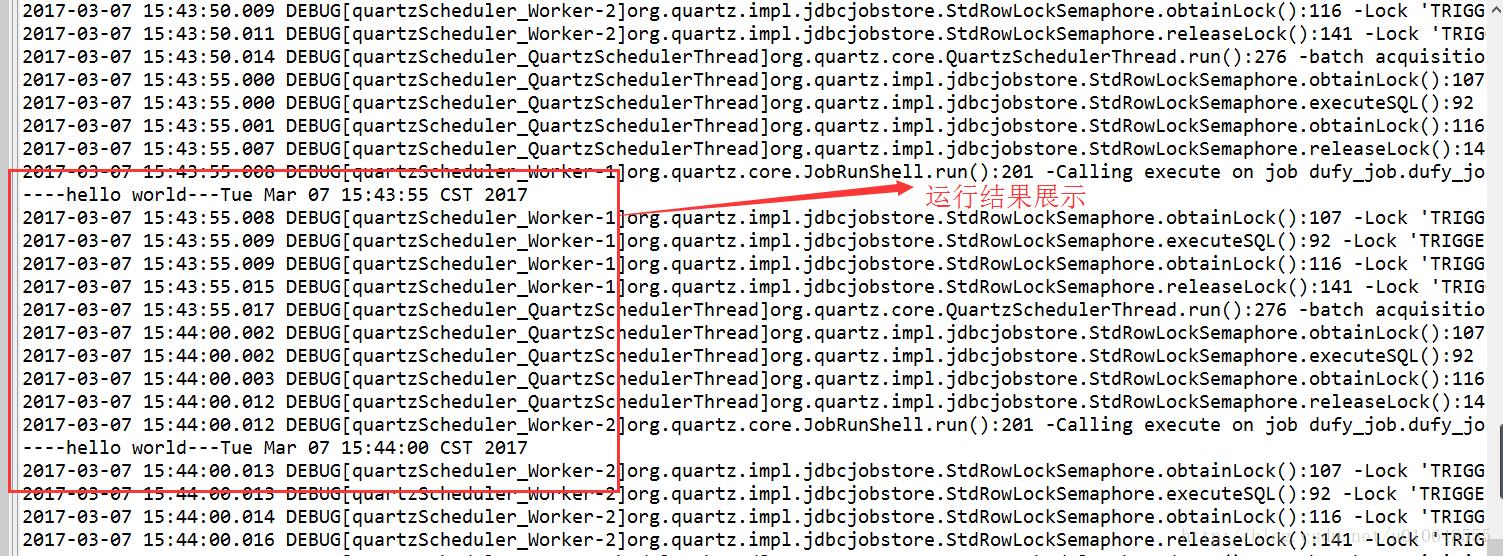

第四：Eclipse控制台打印的信息

springmvcmybatis详细过程,springmvc和mybatis架构图

四、总结和源码

从前面的系列学习过来，那本文就是一个简单的实战，根据实际的项目和一些简单的案例进行讲解，Quartz掌握到这里，基本上企业级开发也能够应付了，后续持续学习，精进Quartz的源码！

如需要源码：SSMM(Spring+SpringMVC+Mybatis+Mysql)和Quartz集成

可以关注公众号进行后台留言可以获取！

谢谢你的阅读，如果您觉得这篇博文对你有帮助，请点赞或者喜欢，让更多的人看到！祝你每天开心愉快！

不管做什么，只要坚持下去就会看到不一样！在路上，不卑不亢!

愿你我在人生的路上能都变成最好的自己，能够成为一个独挡一面的人
