双控开关因控制面板上按钮的不同可分为单联双控开关、双联双控开关和三联双控开关。要知道每种双控开关怎么接，就必须要知道双控开关是什么以及它的工作原理。因为按照联数的增加，双控开关的接线就会更加复杂，所以这时一张简单、清晰明了的双控开关接线图便能帮上大忙，安装时会快捷、省事且不易出错。

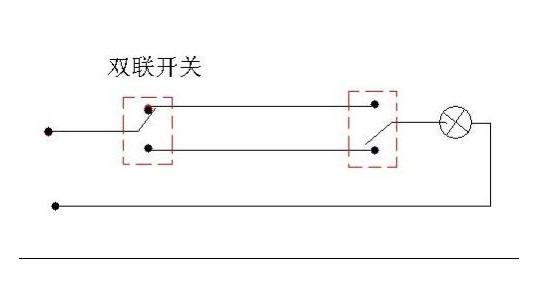

【双控开关接线图示例】

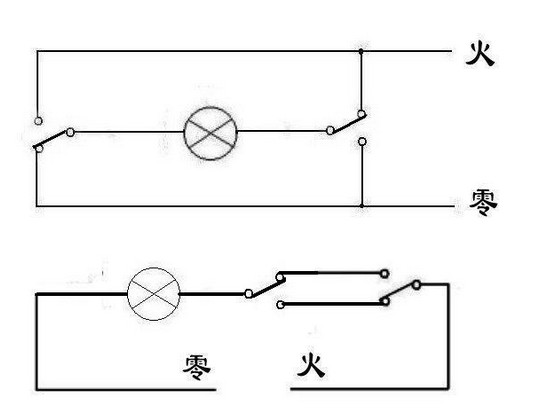

由单联双控开关连线图示例我们可知单联双控开关的工作原理实际就是两个单刀双掷开关串联起来后再接入电路。每个单刀双控开关有三个接线端，分别连着两个触点和一个刀。掌握在这个原理就不难知道单联双控开关怎么接了。
即先将一个双控开关的中间接线柱连接到火线，再将另一个双控开关的中间接线柱连接到灯头(或螺口灯头的中心舌片)，然后连接来回线，也就是用两条绿色导线任意连接上下两个接线柱;零线则直接连接到灯头的另一个触点(或螺口灯头的螺纹)这样就完成连接了。

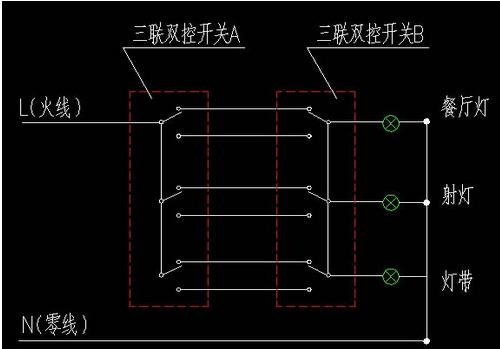

【三联双控开关接线图】
至于三联双控开关怎么接，它的原理和前面两个是类似的，大家可以根据三联双控开关接线图进行连接。以上关于双控开关接线图示例大家都看明白了吗？应该知道每种双控开关怎么接了吧！
一开多控开关接线如图：
一灯多地控制，只需要在两个双控开关之间加入双刀双掷开关，用此方法， 一个灯理论可以用N个开关控制。
三个位置控制一个灯，需要两只双控开关加一只中途开关；
四个位置控制一个灯，需要两只双控开关加两只中途开关；
五个位置控制一个灯，需要两只双控开关加三只中途开关，以此类推。在电线排设上，同双控的排线一样都是排双线，只要注意两个双控开关装配在双线的前后两端，中途开关装配在中间即可（中途开关在中间实现两条电线的换向通断）。
双控开关好买，中途开关不好买而且巨贵，不过可以自己动手改制。简单的办法是买一个两开双控开关，中间用502胶水点一下，让两个双控开关一起联动，就是中途开关了。
