水冷散热器制作

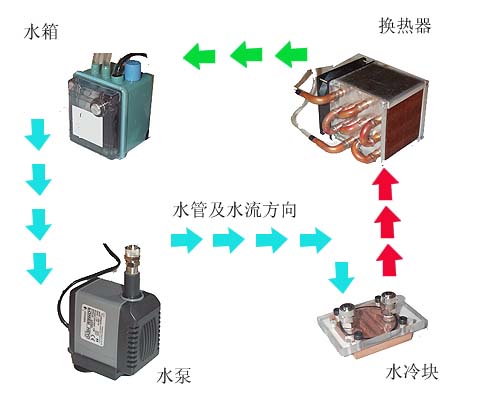

液冷散热系统的组成
一套液冷散热系统必须具有以下部件：水冷块、循环液、水泵、管道和水箱或换热器。
原理：
水冷块是一个内部留有水道的金属块，由铜或铝制成，与CPU接触并将吸收CPU的热量，所以这部分的作用与风冷的散热片的作用是相同的，不同之处就在于水冷块必须留有循环液通过的水道而且是完全密闭的，这样才能保证循环液不外漏而引起电器的短路。
循环液的作用与空气类似，但能吸收大量的热量而保持温度不会明显变化，如果液体是水，就是我们大家熟知的水冷系统了。
水泵的作用是推动循环液流动，这样吸收了CPU热量的液体就会从CPU上的水冷块中流出，而新的低温的循环液将继续吸收CPU的热量。
水管连接水泵、水冷块和水箱，其作用是让循环液在一个密闭的通道中循环流动而不外漏，这样才能让液冷散热系统正常工作。
水箱用来循环液，回流的循环液在这里释放掉CPU的热量，低温的循环液重新流入管道，如果CPU的发热功率较小，利用水箱储的大容量的循环液就能保证循环液温度不会有明显的上升，如果CPU功率很大，则需要加入换热器来帮助散发CPU的热量，这里的换热器就是一个类似散热片的东西，循环液将热量传递给具有超大表面积的散热片，散热片上的风扇则将流入空气的热量带走。
如果是小型密闭式的液冷系统，则可以省略开放式的水箱让液体在水泵、水冷块和换热器之间往返流动，避免循环液暴露在空气中而变质。
由此可见液冷散热与风冷散热其本质是相同的，只是液冷中利用循环液将CPU的热量从水冷块中搬运到换热器上再散发出去，由于换热器的散热面积和散热环境远远要好于一般的风冷，所以液冷的降温效果非常明显。
液冷散热系统最大的特点有两个：均衡CPU的热量和低噪声工作。

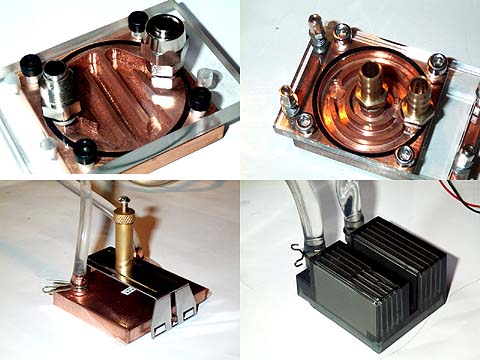

水冷块 水冷块是水冷制作中最关键的一个，很多玩家都是看到非常漂亮的水冷块后才决定启动自己的水冷计划的。水冷块的制作包括工艺和原理两个方面，目前国内制作工艺已经进入到第三个阶段，基本上实现了实用与美观并举的目的。
水冷块的制作工艺主要由制作者能够掌握的金属加工工具的等级来决定，一旦制作者有了更合适的设备并具备了一定的经验，往往能生产出有突破性的水冷块。
在原理方面水冷块的发展并没有太大的变化，一般都集中在水道的改进方面，到底是“S”型合理还是“出”型结构的效果好？这就牵涉到设计、加工与试验方面的问题了，但总的来说由于水冷效果已经非常明显，彼此之间的差别大大缩小。
水冷块另外一个要注意的问题就是其扣具，合理的扣具安装简单，而且固定的效果也很不错，同时也能保证安装时的，然而这是目前个人水冷中比较落后的一个方面。

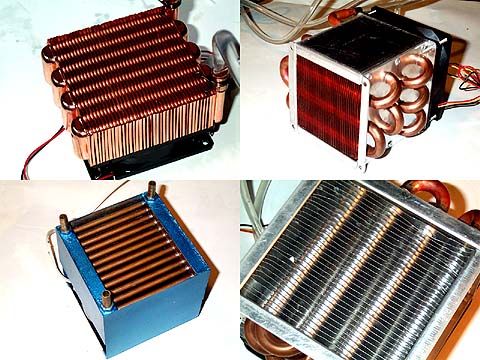

换热器 换热器是另外一个关键的因素，传统开放式水冷完全无法满足目前70～100W功率的CPU散热的需要，就算你拿30升的金属桶装满水并加上风扇进行辅助蒸发降温，水温在30～60分钟后也会高出8度以上才能与室温平衡，此时水冷的效果就被大大削减了，水冷的优势已经不在降温的幅度上，而是能够很好的均衡CPU内部温度的突变。
目前密闭式水冷中水箱使用的水量较少，因此换热器就非常必要，一般使用带有铝或铜翅片的循环水道作为换热器，这种换热器在空调或汽配商店也可以买到，空调配件店购买的蒸发器的价格在30～100元左右，体积硕大，但不够美观，适合外置水冷使用，而汽配商店销售的汽车换热器要贵的多，制作稍微漂亮些。这些换热器必须搭配风扇使用，否则效果仍然很差。

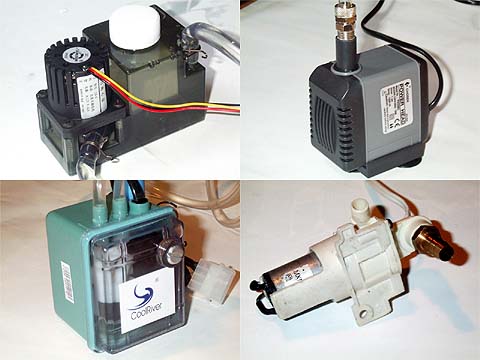

水泵 水泵主要有潜水泵和干式水泵两种，前者在花鸟市场可以买到，价格便宜，可以选择5～15W的功率，挑选时要注意其噪声的大小，一般只能听到很轻微的声音，而干式水泵的噪声会略大一些，而且在国内不易找到很好的品种，所以往往不能令人十分满意。
此外，潜水泵的最大缺点是使用了220V的交流电，一旦内部的线圈因为绝缘问
题而导致漏电则后果要严重的多，而干式水泵则相对要安全些。
水管 水冷中的水管也很重要，五金店购买的透明水管价格便宜（0.6元/米），但过于柔软而在弯曲时容易发生扁管现象，水流受阻，而且水管的规格也不统一，或者相同规格的水管不同厂家生产出来的直径也有微小差别，所以一般最好去气动配件商店购买正规的水管（2～3元/米），但管子较硬，不易弯曲。
水管都有自己尺寸，一般是外径X内径，比如10X8的管子就表明其外径是10毫米而内径是8毫米，这样才能与水冷块的接头匹配。

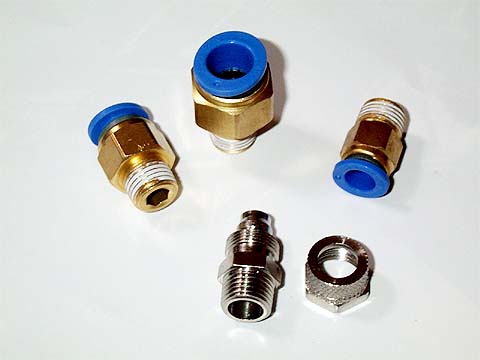

接头
装饰城的卫生洁具店里买到，或是买水管器材的店里也行。最好挑选黄铜材质的接口，这样才不容易生锈。
气动配件店可以买到各种规格的接头，这些接头都是正规的产品，用来制作水冷能减少漏水的危险，而且比较美观。
其中空压接头只要将管子插入插头即可，内部的锁定装置能够自动卡住管子不会后退，拆卸时按下上面的卡环才能退出水管。
另外一种带有压头的接头要将水管插到接头后再将压头拧回去卡住水管，连接更可靠。
第三种最简单，接头上有一圈圈的突起的卡口，可以将管壁扩展后防止泄漏，如果加上合适的卡簧效果也不错。
循环液 水无疑是最好的循环液，但水的绝缘性能并不理想，万一漏液将导致线路板的损坏。另外就是关于水的变质和水垢问题，长期使用后水容易生菌，而且不易除去，散热效果也难以保证了，因此可以在水中加入一些防腐剂，比如甘油、洗洁精增光剂类的液体等等。
需要的材料: 1.铜板,厚度0.5毫米,面积10*20厘米,没有铜的找铁的也行,,但铝的不行,因为铝是不粘焊锡的.可以去废品回收站找,成本最多10块. 2.细铜管,大概是0.5CM的直径,如果找不到可以去汽车配件商店买刹车管,估计10块一根. 3.小饭盒,就是最小的那种,还是必须要铁的, 4.P4散热风扇一套,最好是给赛扬D散热的那种,有劲,而且散热铝翅片也密. 5.水管,软塑料的最好，如果找不到可以去花鸟鱼市买，2块钱一米.但必须是正好能套在铜管上的. 6.螺丝,一共需要四个,固定水冷头用的,0.5的普通螺丝,长度大约是6-8厘米,一定别忘了要螺丝冒哦. 7.铁条,1-2毫米厚,宽度最好是1-2厘米左右,如果找不到去机箱上拆,就是PCI那里的小挡板,需要2个. 8.水泵,这东西太费电了,去花鸟鱼市买功率最小的鱼缸换水泵,价钱30左右.
需要的工具: 1.电烙铁,必须大的才行,最少35W的,就是木头把,烙铁头带个弯的那种,太小的烙铁热量不够, 2.焊锡,最少一卷. 3.松香,但是最好是用"坏水",呵呵,这个名字够坏吧,实际就是含有盐酸的焊锡药水.这东西最好使. 4.胶水,当然是最霸道的502 5.电钻,还有0.5的钻头. 6.大剪子,别拿剪纸的小剪子啊,必须是铁匠用的那种. 7.刚锯条,用来锯铁条. 8.螺丝刀.
需要的材料和工具差不多就这些.下面开始制作.
先用铜板做一个火柴盒大小的小盒子,如果你的主板CPU附近比较宽松可以做的略大些,用大剪子修剪边幅后用烙铁把对接缝焊接好,再用电钻在盒子的对角钻两个孔，记住是对角，这样有利水循环,然后用锯条截2段铜管,大概长度3厘米左右,把铜管塞进盒子的孔里0.5厘米左右,然后用烙铁焊接好，都焊接完成后堵住一头用嘴吹另一头，看看漏不漏气,不漏的话,水冷头就完成了,看看摁到CPU上怎么样,如果盒子底部和CPU接触的地方有点软就要再贴上一层铜板,还是在边缘用烙铁焊上.还记得铁条么,现在就要用上了，就是固定水冷头的,按照主板的螺丝孔距离截出合适的尺寸,在两头用电钻钻孔,对整完毕后一定要在主板后面把螺丝穿到前面来,不然会顶到机箱的.固定完毕后开始做散热器. 散热器的技术含量就没那么高了,饭盒的对角也要钻两个孔,还是截两段铜管焊接上，把塑料软管把水冷头和散热器连接起来,再把水泵串联到其中一根管上,一般水泵都会带一个变压器,由变压器输出一个12V的电源,如果你想让水泵连接到电脑的电源上跟电脑开启同步就要把变压器甩掉，把电脑的电源线接到水泵上，别忘了，还有个风扇呢,因为风扇是有插座的,但是可能要把线延长些,因为散热器是要放在机箱底部的,也可以把水泵的电源接到散热器的电源上,不过不知道你的主板能不能承受.然后用502胶水把各个水管接头都粘牢.有条件可以用细铁丝再绑紧,毕竟漏水到机箱里可不是好玩的.然后把饭盒里加满水,一定要加满，这可是要用好几年的.盖上盖子,先用502把缝粘好，别让水出来，再用烙铁焊好.最后把P4风扇放在饭盒盖上,用502粘上，至于这个饭盒怎么固定就靠你自己想办法了.用胶水,绳子,皮套都可以.
现在就是最激动人心的时候了,开机,能看到水在塑料管里循环就说明成功了,一定要仔细检查有没有漏水的地方,另外如果你觉得一个P4风扇不够散热的话还可以再加一个两个的.
要点:1.水泵位置必须低于饭盒中的水平面,如果高的话有可能抽不出来水.可以固定在饭盒的侧面. 2.水泵的电源尽量接在电源盒上，你的主板不一定能承受得了啊. 3.水泵循环水的方向必须是从水箱抽水,从水管到水冷头,再到水箱,因为反了有可能不循环,因为水泵里没有水是没有吸力的.如果反了可以换到另一跟水管上. 4.必须保证水冷头和CPU的接触,最好用砂纸把水冷头的底部打磨平滑,再多涂硅胶.
